小型自行车踏板车盘式制动钳DIY设计

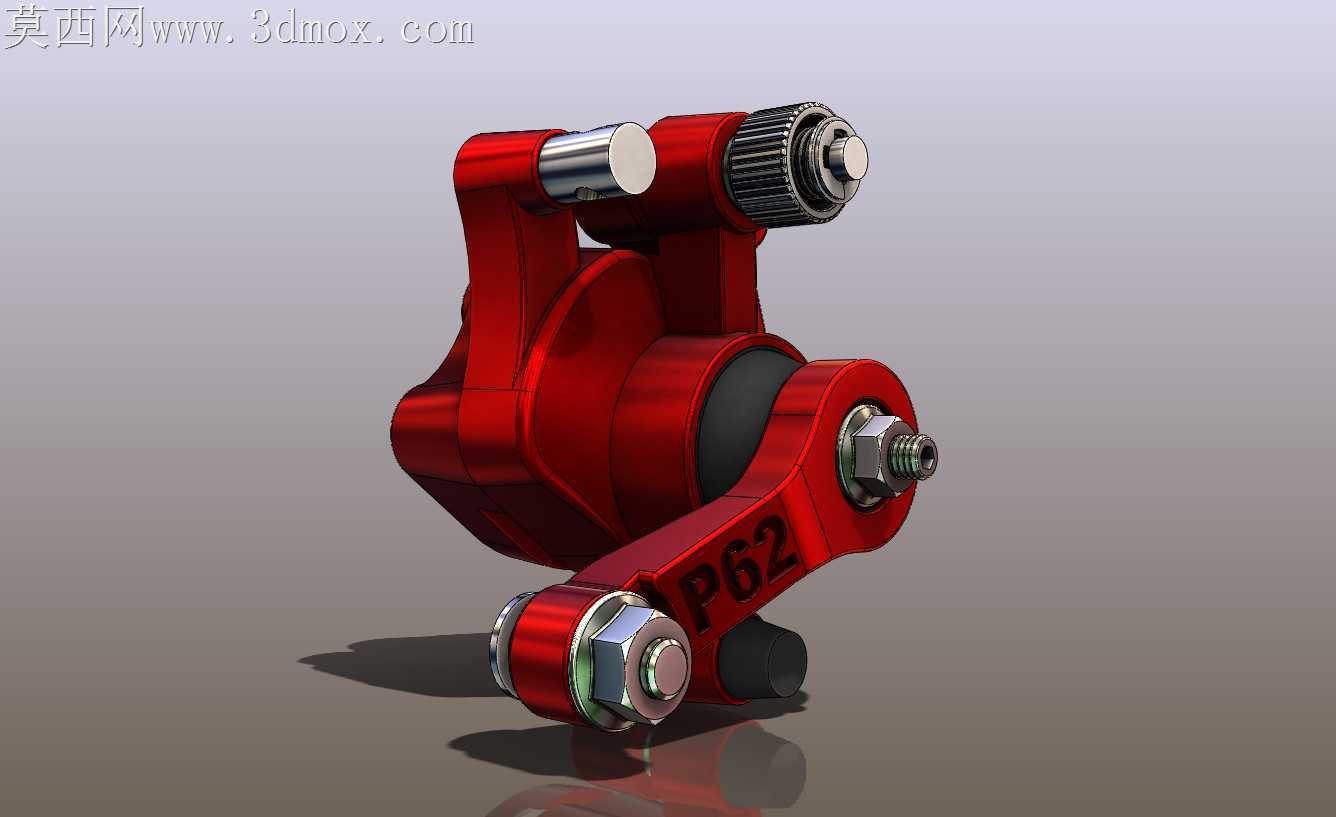

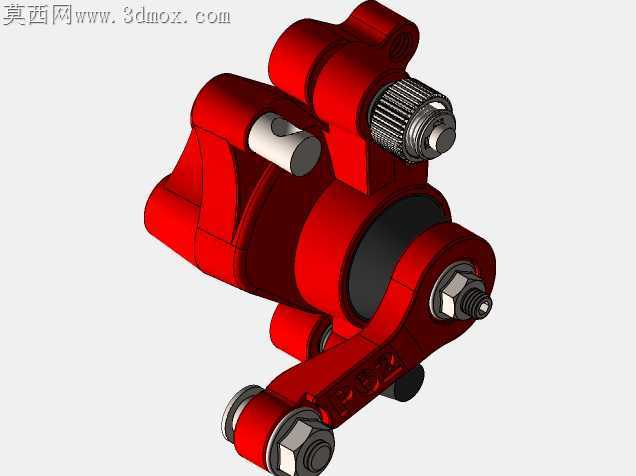

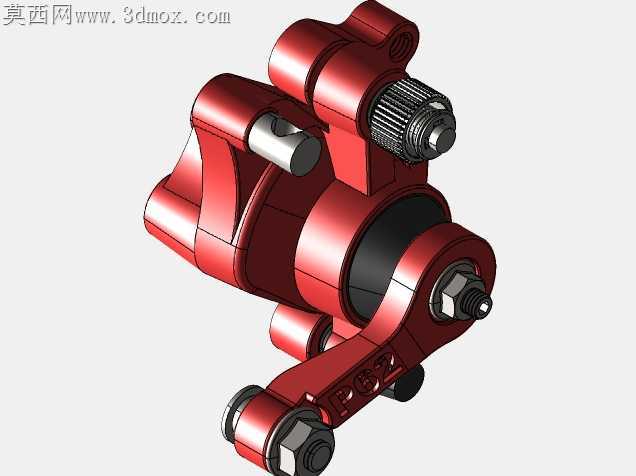

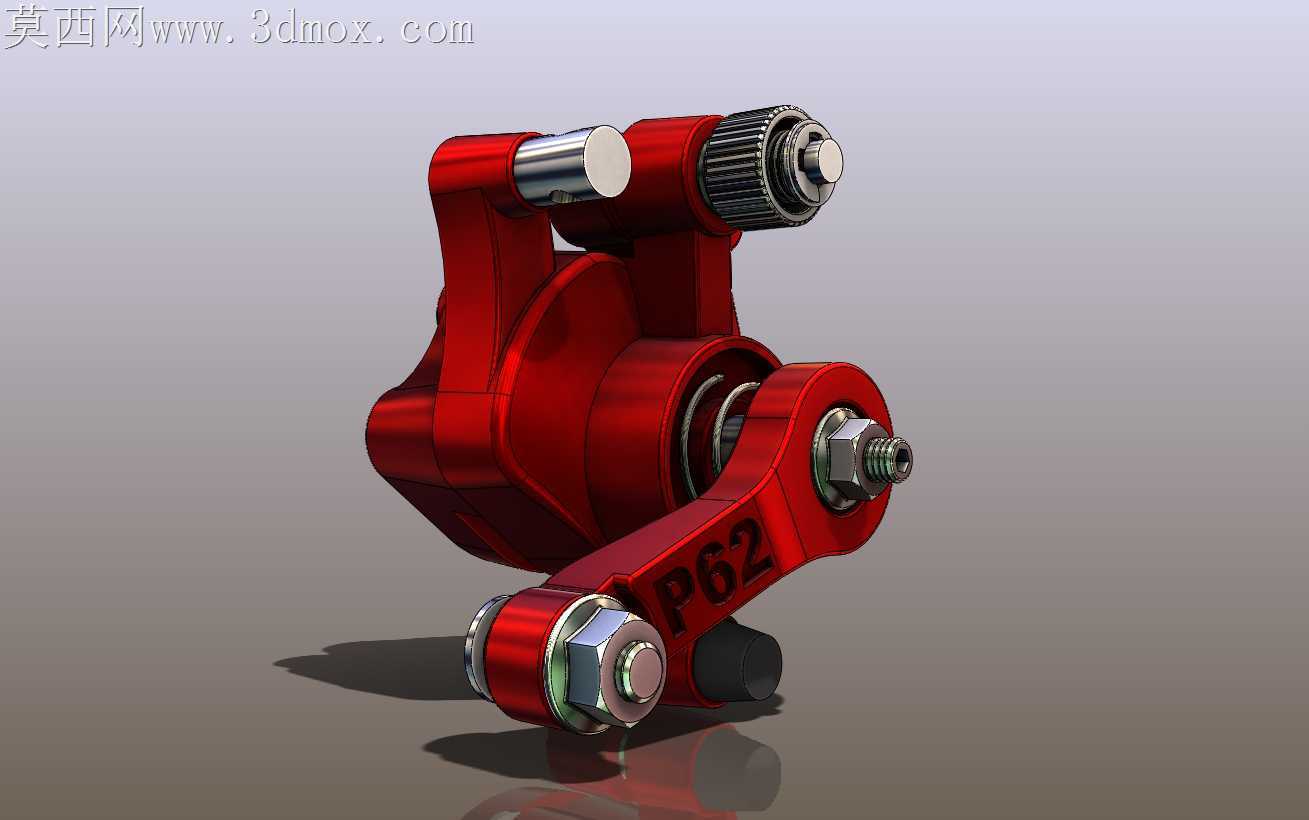

小型代步车辆的盘式制动结构长期存在夹片偏磨、回位滞后的共性问题，这款DIY制动钳在结构优化阶段就瞄准了这类微型代步车的安装空间局限，把常规制动钳的分体式安装耳整合为一体锻造式的悬臂结构，直接规避了安装面平行度超差带来的单侧摩擦片持续拖磨问题。红色钳体的弯折臂上预留的P62标识位不是单纯的装饰刻字，刻字深度控制在0.3mm，既不会破坏臂体的抗弯截面模量，又能在阳极氧化处理后形成清晰的视觉区分，避免组装时左右钳体混装。

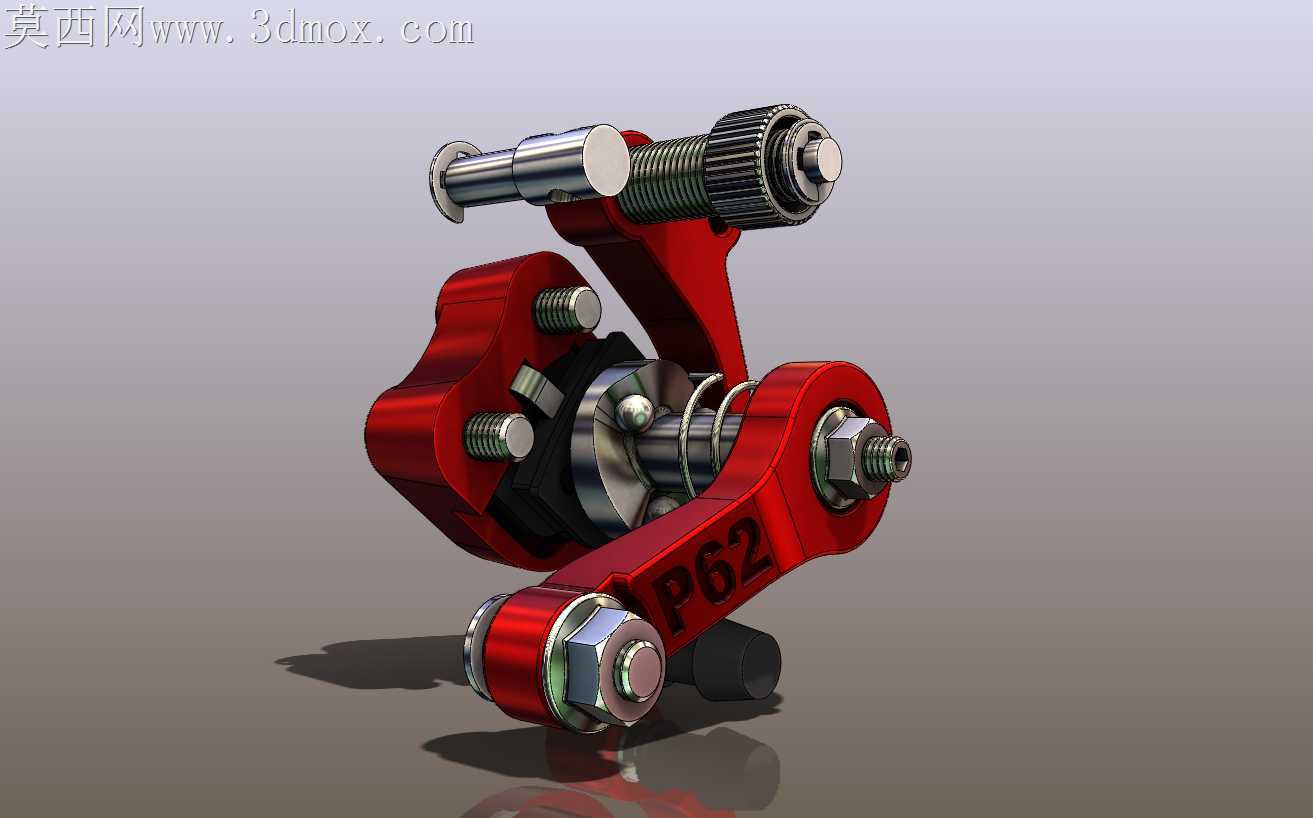

来令片的推压活塞没有采用常规的单密封圈结构，在活塞外侧增加了一圈厚度0.8mm的防尘挡圈，挡圈的卡槽直接开在钳体的安装沉台内侧，不需要额外增加固定零件，日常骑行时路面的泥水、细沙很难侵入活塞和缸壁的配合间隙，能把维护周期拉长三倍以上。活塞端面的滚花调节结构做了齿形角度优化，45度的齿向倾斜角刚好匹配徒手调节的施力方向，不需要专用工具就能快速调整来令片和刹车盘的间隙，滚花的齿深控制在0.2mm，既不会因为齿太浅打滑，也不会因为齿过锐割伤调节时的手指。

回位弹簧的线径经过反复适配，选了0.9mm的弹簧钢线材，弹簧的两端并圈做了磨平处理，安装后不会和钳体内壁发生剐蹭异响，制动力释放时两个活塞能同步回位，不会出现单侧来令片贴盘的拖滞阻力。钳体上的固定螺栓全部采用内六角带法兰面的规格，法兰面的直径比常规螺栓大2mm，不需要额外加装平垫圈就能分散锁紧压力，避免铝合金钳体在反复震动下出现螺栓孔压溃的问题。铰接位置的销轴做了表面镀硬铬处理，镀层厚度0.02mm，硬度能达到HV800以上，长期摆动摩擦也不会出现松旷间隙，刹车手感不会随着使用里程增加出现虚位变大的情况。

排气嘴的位置特意设置在钳体的最高点位，更换刹车油或者日常排气时，不需要反复调整钳体角度就能把管路里的空气完全排净，不会因为残留空气导致刹车手感绵软。来令片的固定插销做了防脱卡扣设计，插销插入到位后卡扣自动弹开卡入钳体的卡槽，哪怕插销的固定胶圈老化脱落，插销也不会在震动中滑出，彻底避免来令片脱落的安全隐患。整个钳体的外形曲面没有做多余的装饰性凸起，所有圆弧过渡都做了R2以上的圆角处理，既减少了加工时的刀具应力集中，也避免骑行时尖锐棱角剐蹭衣物或者肢体，完全适配小型自行车、踏板车的紧凑安装空间，DIY组装时不需要对原车车架做额外的打孔或者打磨改造。
