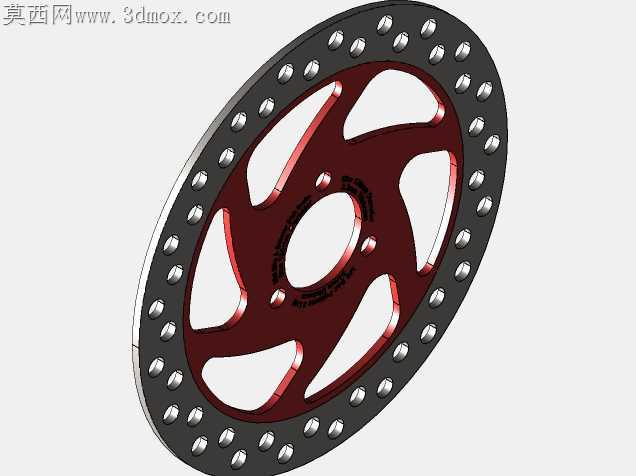

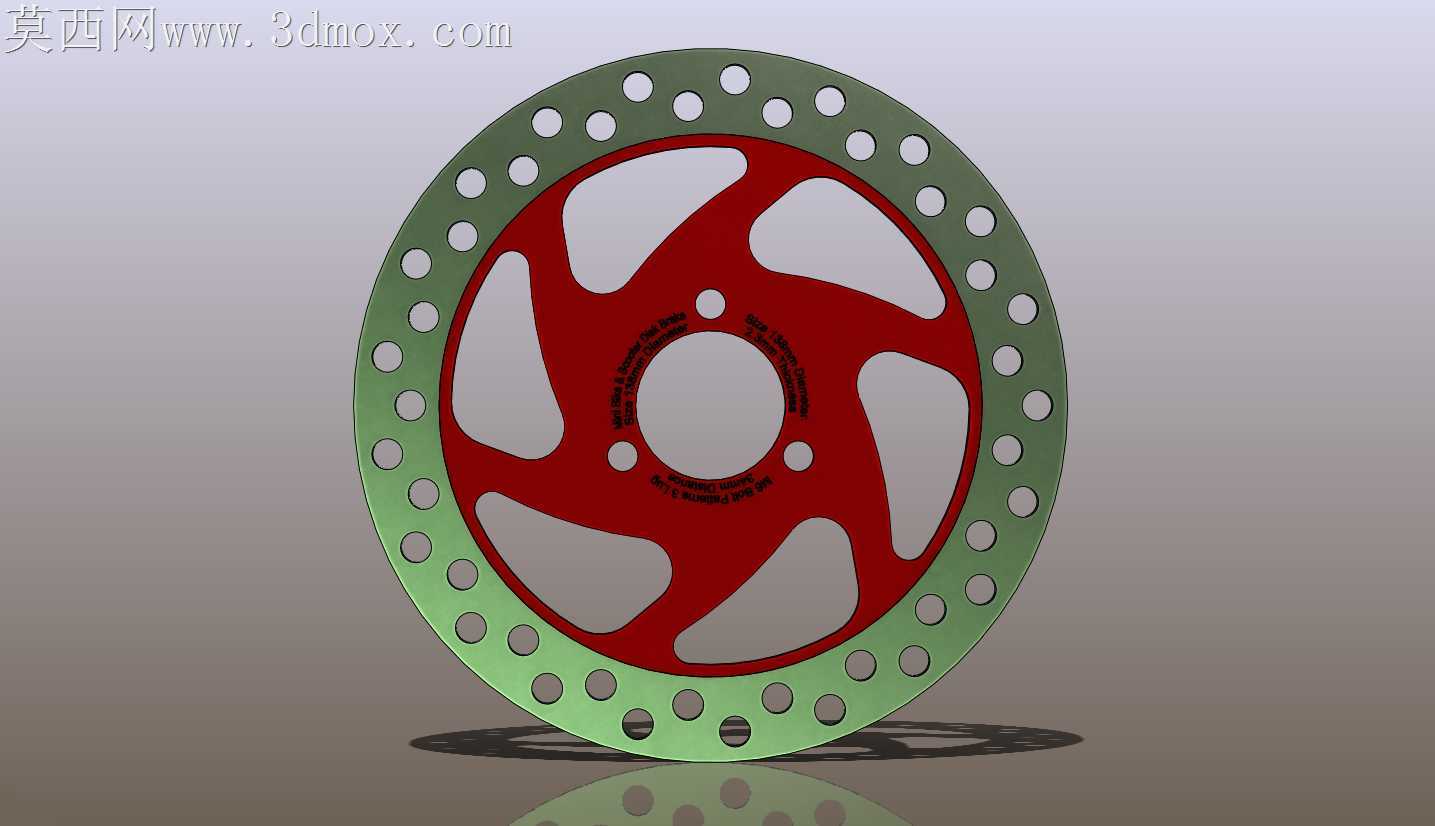

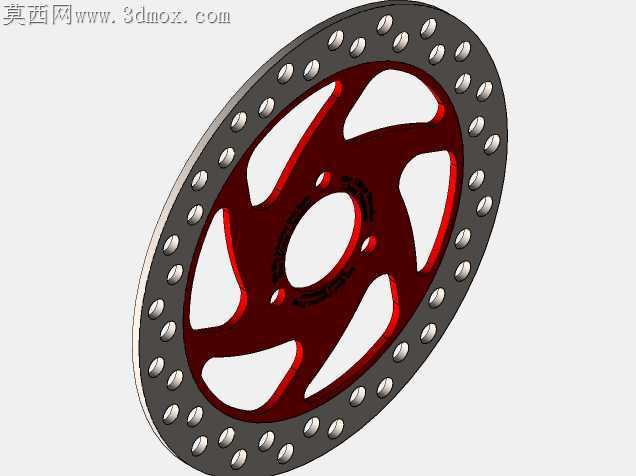

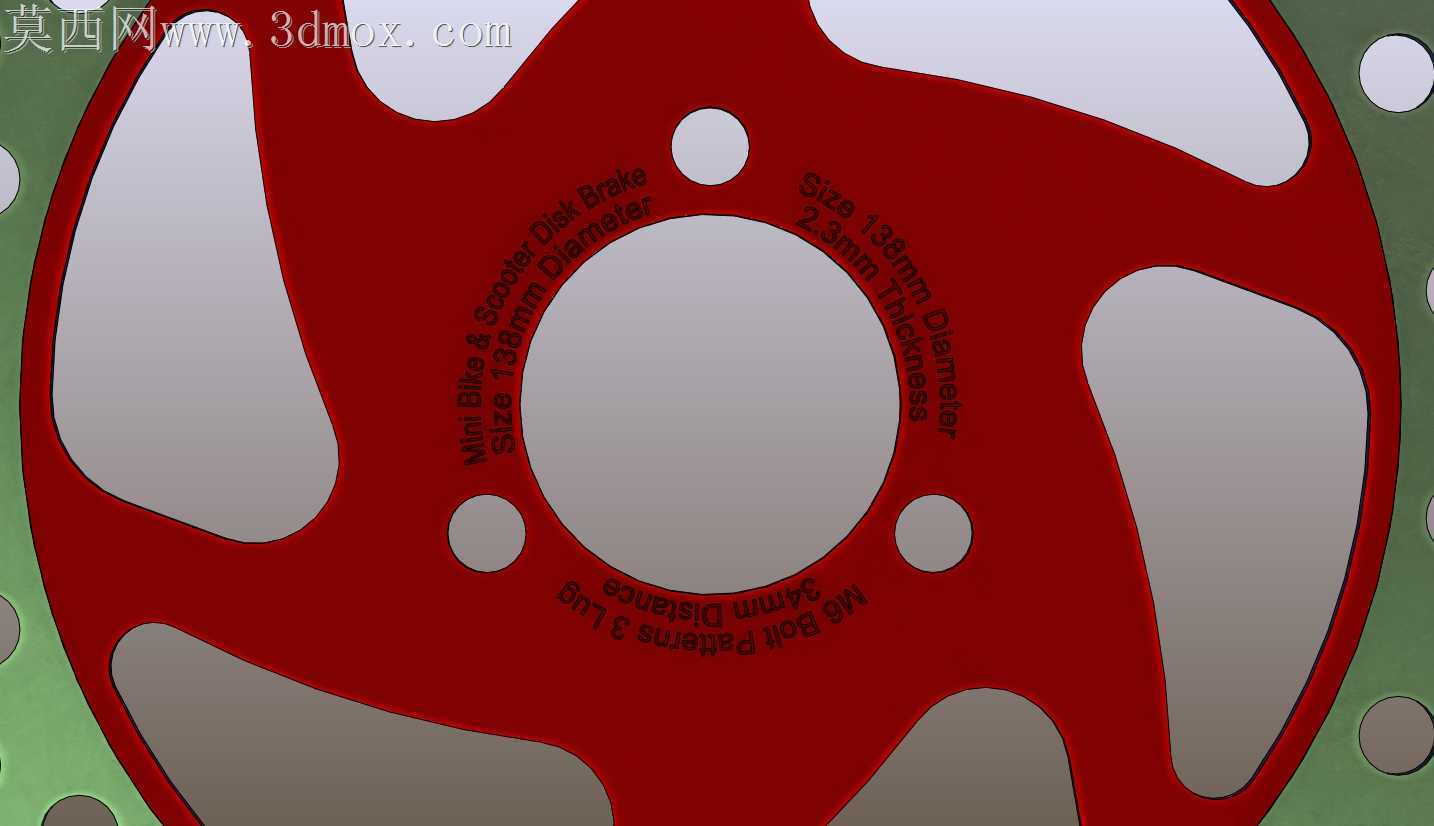

小型代步车138mm盘式制动结构设计

小尺寸代步工具的制动件加工，最容易踩的坑就是薄壁件装夹变形，138mm外径的制动盘毛坯厚度仅2.6mm，常规三爪卡盘夹持外圆车削端面时，夹紧力稍大就会让盘片产生微形变，松开卡盘后端面跳动超差，装车后制动蹭碟的问题几乎没法靠后期调整消除。这套结构在设计时就提前把加工装夹的工艺基准做进了毛坯余量里，中心M6螺栓孔的同轴度公差控制在0.02mm以内，三耳安装位的34mm间距预留了0.03mm的配磨余量，不需要做专用工装，普通数控车床就能一次装夹完成内孔、安装面的精加工，最后再以外圆和内孔做定位精车摩擦面，能把端面跳动控制在0.015mm以内，完全满足小型车的制动平顺性要求。

很多DIY玩家改小轮径代步车时，随便找通用制动盘凑数，往往忽略安装耳的受力角度，急刹时安装位应力集中容易出现耳片断裂的隐患。这套结构的三个安装耳做了圆弧过渡卸荷槽，耳片根部的厚度比常规通用件厚1.2mm，和轮毂支架贴合的面做了0.1mm的凹面沉台，锁紧螺栓时不会因为贴合面的毛刺导致盘片偏斜。中心孔和轮毂轴的配合选了H7/h6的间隙配合，装配时不用硬敲，徒手就能把制动盘推到位，锁紧M6螺栓时按对角顺序分次拧紧，哪怕是没有装配经验的DIY玩家，也能把盘片的偏摆量控制在合格范围内。

摩擦面的通风散热结构没有照搬大尺寸制动盘的划线打孔方案，小直径盘片本身热容量就小，过多的打孔划线反而会削减摩擦面积、降低结构强度，这套盘片的摩擦面做了极浅的螺旋排屑槽，深度仅0.15mm，既能磨掉制动片表面的氧化层提升摩擦系数，又不会过多损失盘片的结构强度，日常代步的连续制动工况下，盘片温度不会超过220℃，不会出现制动片热衰减导致的制动力骤降问题。配套的轮毂支架安装位做了腰型调节槽，不用打磨支架就能调整制动盘和卡钳的间隙，调整到位后靠螺栓的预紧力就能锁死位置，长期颠簸骑行也不会出现移位。

针对DIY加工的场景，所有非配合面的公差都放宽到了IT12级，哪怕是用桌面级小型数控设备加工，也能轻松达到精度要求，不需要后续的钳工修配。安装耳的螺栓过孔做了1mm的倒角，穿螺栓时不会刮伤螺纹表面，也能避免螺栓头和安装面的点接触导致的锁紧力不足。整套结构没有复杂的曲面特征，所有轮廓都是直线和圆弧拼接，线切割加工毛坯时不需要编复杂的走刀路径，加工成本比同规格的异形制动盘低近40%，非常适合个人DIY项目或者小批量的定制改装使用。
