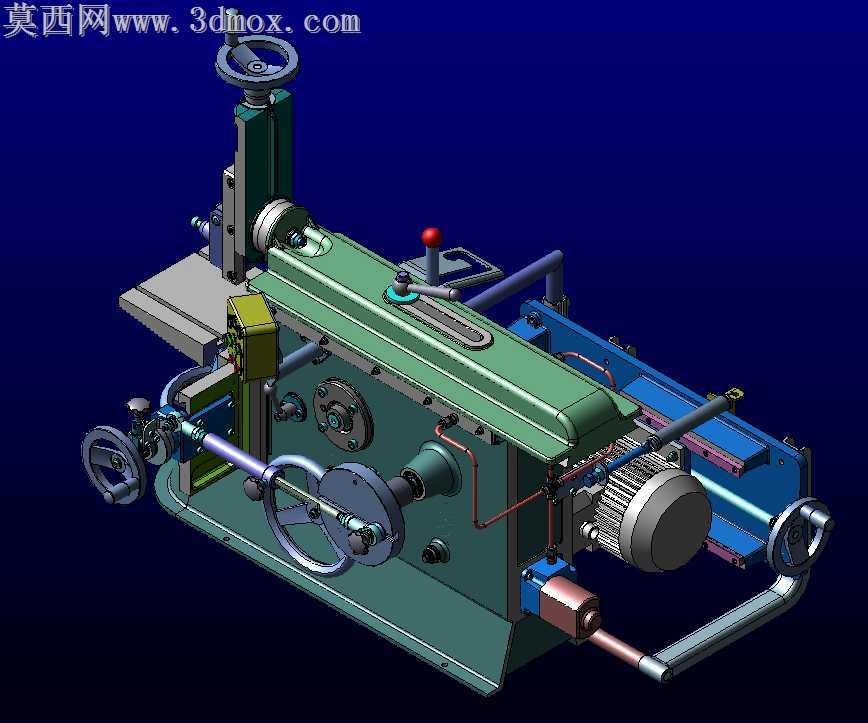

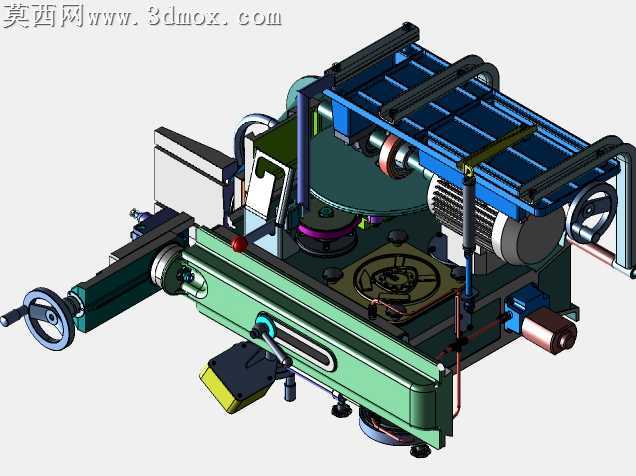

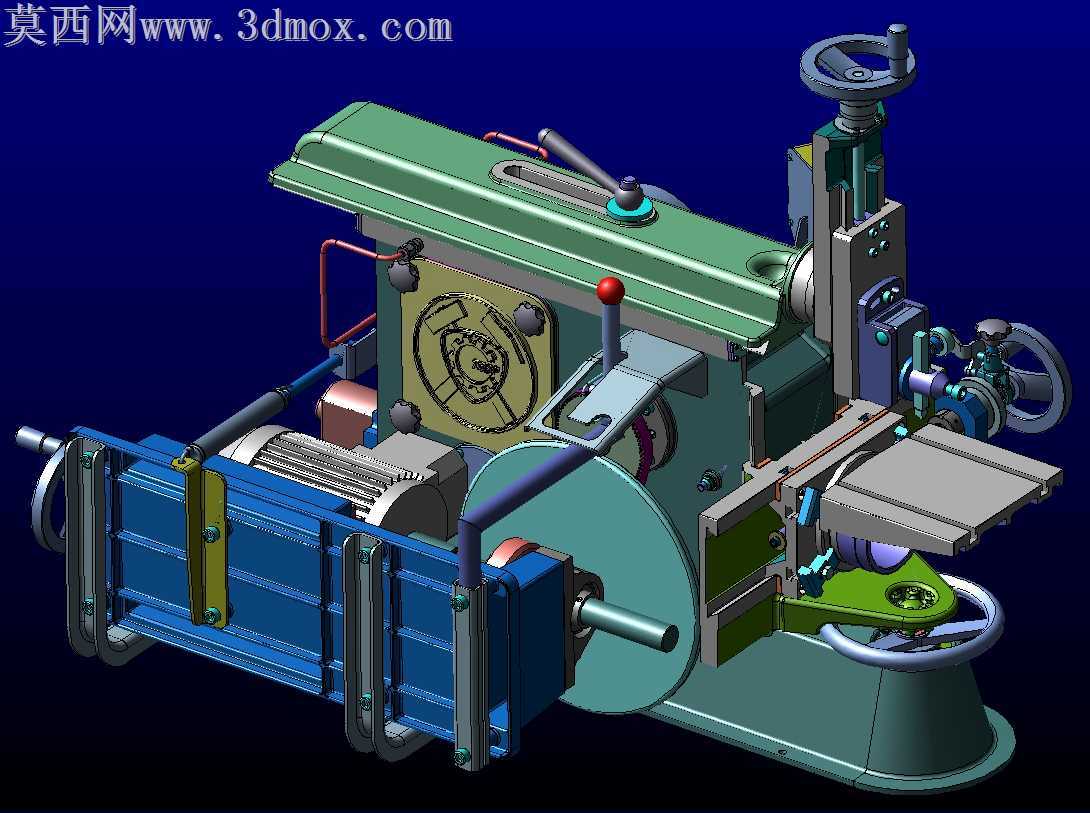

微型摩擦CVT成型机结构设计

车间里小功率成型设备常遇到调速段打滑、手轮操作虚位大的问题，这款微型摩擦CVT成型机在结构优化上做了不少针对性调整。手轮调节机构的安装座做了沉孔定位设计，避免手轮轴长期受径向力出现偏磨，手轮与调节螺杆的配合段预留了0.02mm的间隙公差，既保证转动顺滑，又不会出现空程虚位，操作时能精准感知摩擦轮的压紧力度。摩擦传动副的接触区域做了微弧面修形，不是生硬的平面贴合，能抵消轴系微小窜动带来的接触应力集中，长期运行也不会在摩擦轮表面磨出沟槽，传动效率衰减比平面对接结构慢近四成。机身的承力筋板没有做等厚设计，靠近电机安装位的筋板加厚2mm，对应电机输出轴的径向载荷方向布置，抵消电机启停时的冲击振动，避免机身薄壁处出现共振异响。油路布置顺着机身内壁的走线槽排布，油管接头全部采用内嵌式安装，不会突出机身表面被工件剐蹭，每个润滑点的油路长度控制在150mm以内，保证润滑脂能顺畅到达摩擦轮轴、手轮转轴这些高频运动部位，不会出现油路过长堵塞的问题。出料端的导向滑轨做了侧隙调整结构，通过侧面的紧定螺钉就能微调滑轨与滑块的配合间隙，不用拆解整个机身就能修正长期磨损带来的导向偏差，日常维护的拆装工作量减少一半以上。电机与传动箱的连接法兰做了止口定位，安装时不用反复打表找正，止口的配合公差控制在H7/h6，既能保证同轴度，又不会出现装配时卡滞的情况。操作手柄的安装位置避开了手轮转动的干涉范围，手柄表面做了滚花处理，沾了少量切削液也不会打滑，急停按钮布置在手柄旁100mm范围内，突发情况时能快速触达。机身底部的安装脚做了可调式垫铁结构，不用额外加工安装基础，拧动垫铁就能调整整机水平，适配车间不同平整度的工作台面。
