12V60W开关电源壳体及内部结构设计

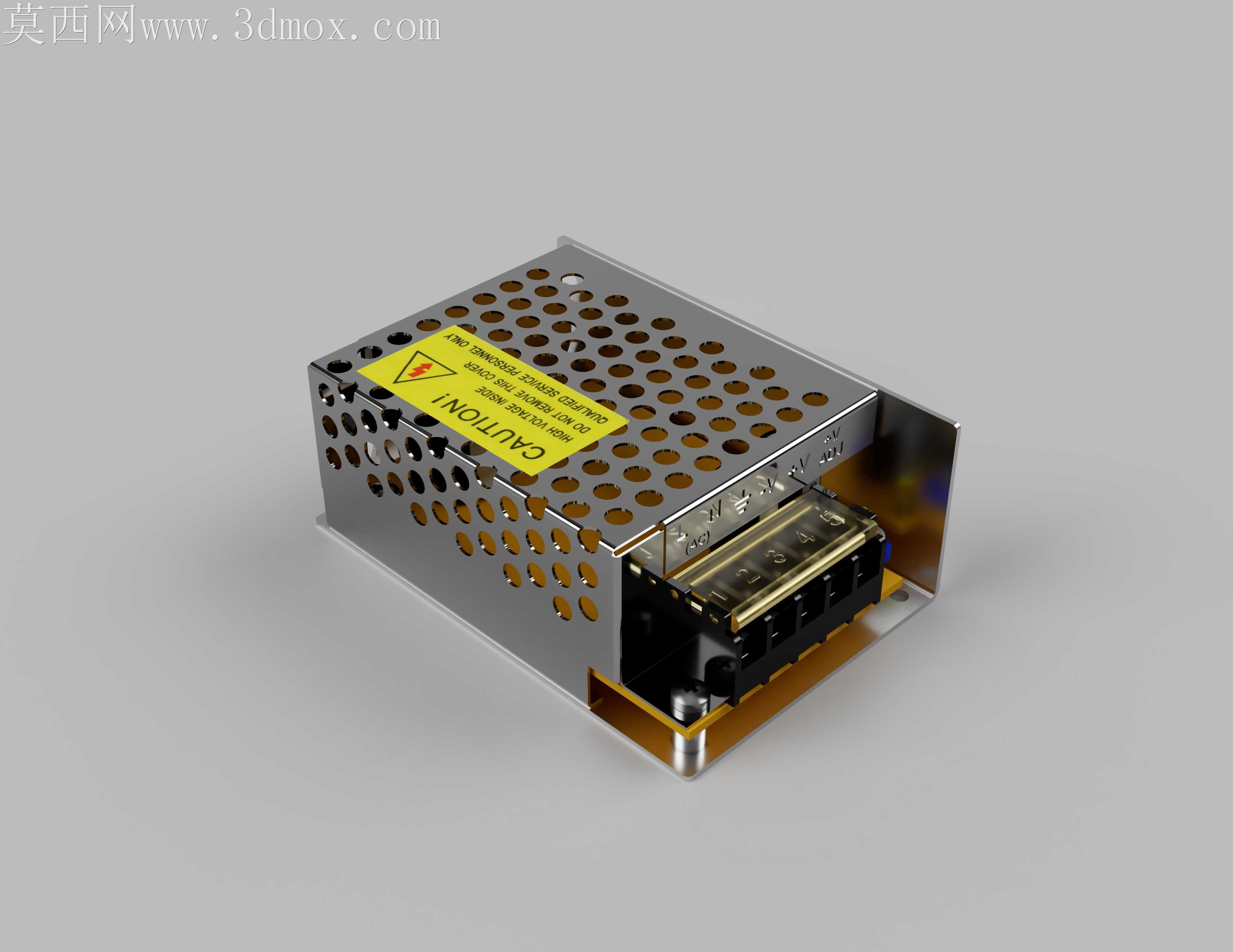

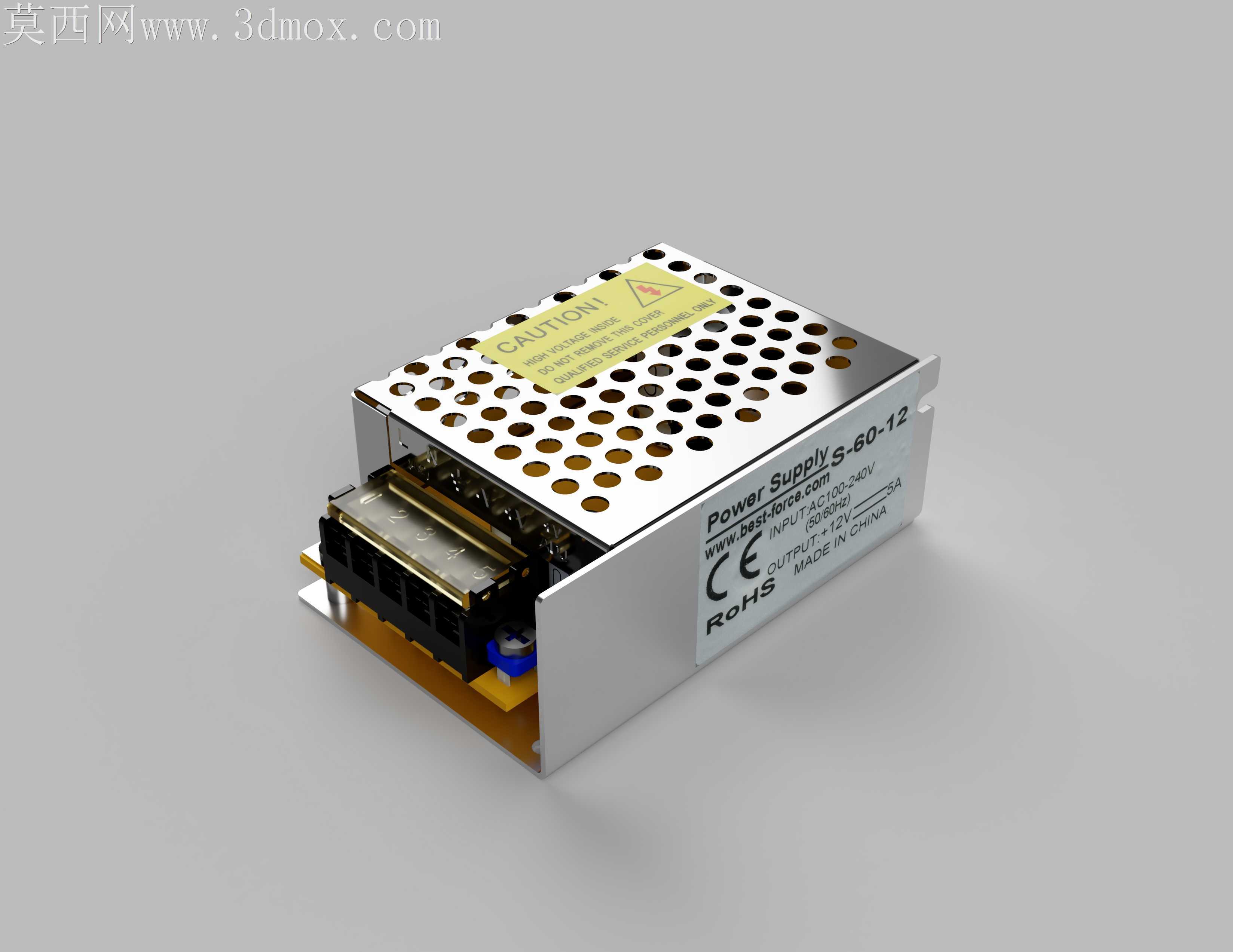

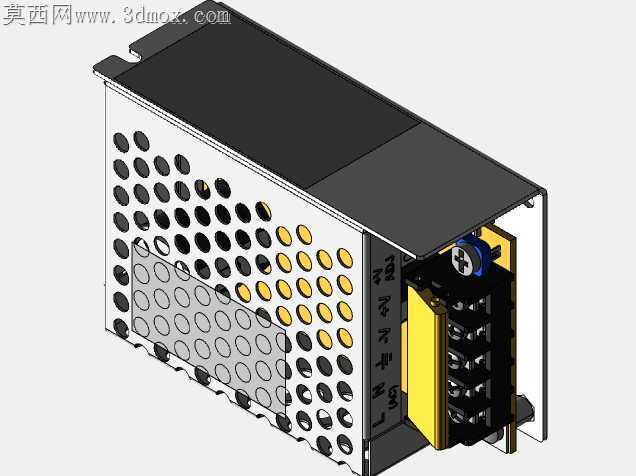

小功率开关电源量产时最容易被忽略的是壳体散热孔与内部元器件布局的干涉问题，很多手板阶段测试正常的样品，批量组装后常出现功率器件过热降额，根源就在外壳冲孔的排布没有贴合内部发热件的位置。这款12V输出的开关电源外壳采用折边一体成型工艺，顶面的密集圆孔并非均匀阵列排布，靠近高压侧滤波电容与功率开关管的区域孔位密度提升了三成，边缘区域则适当减少孔位，既保证外壳整体结构刚性，避免冲压后壳体翘曲，又能让发热区域的热空气直接通过孔位对流散出，不会在壳体内形成积热死角。外壳侧面的丝印区域特意避开了折边圆角位置，平面区域的平整度控制在0.1mm以内，丝印时不会出现字迹晕染、偏移的问题，CE与RoHS标识的位置刚好对应组装后外露的可视区域，不需要二次调整印刷位置。内部接线端子的固定位预留了0.2mm的装配公差，端子插装后不会和外壳侧壁发生剐蹭，接线时的操作空间刚好能容纳常规螺丝刀的刀头伸入，不会出现拧螺丝时刀头磕碰外壳的情况。外壳底部的安装耳采用外翻折设计，折边处做了微小的圆角过渡，没有尖锐的冲裁毛边，安装时不会划伤操作人员的手套，安装孔的位置公差控制在0.15mm以内，和常规设备的安装位完全匹配，不需要现场二次扩孔。上盖与底座的卡扣配合位做了微小的导向斜角，扣合时不需要大力按压就能精准卡入，拆卸维修时用平口螺丝刀轻轻撬动就能分离，不会出现卡扣断裂的问题。顶面的警示标签粘贴位做了微凹处理，标签粘贴后不会高出壳体平面，运输过程中不会被包装材料刮蹭起翘，标签上的警示内容刚好正对操作人员接线的视角，接线前就能清晰看到注意事项。内部元器件的高度都经过严格核算，最高的电解电容顶部距离外壳顶面留有2mm的安全间隙，不会因为外壳受压变形触碰元器件引脚造成短路，功率器件的散热片直接贴靠外壳内侧的导热区域，工作时产生的热量能通过金属外壳快速传导出去，长时间满负载运行也能保持稳定的输出性能。
