带复位按键与指示灯的Arduino Uno接线扩展护罩

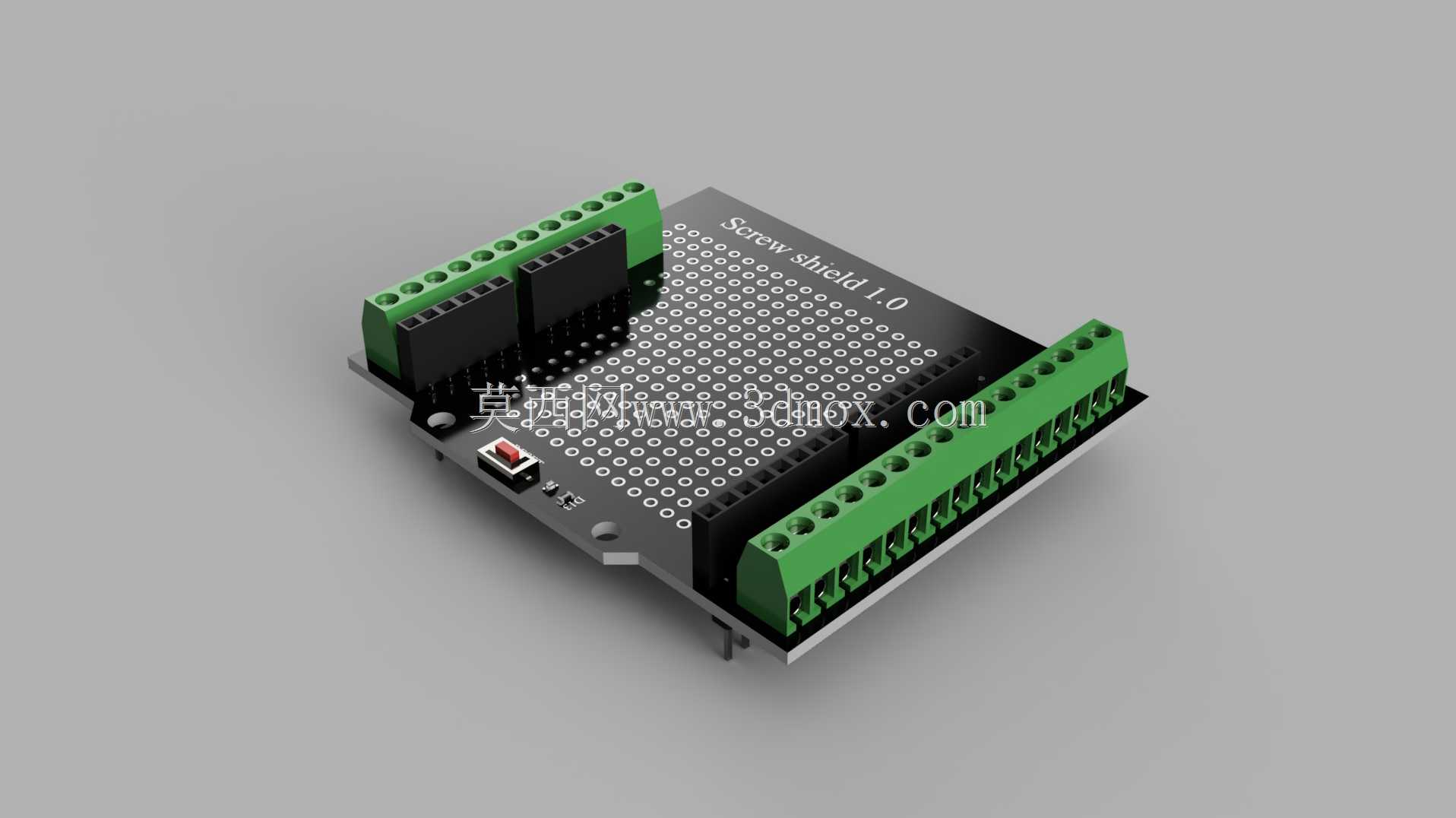

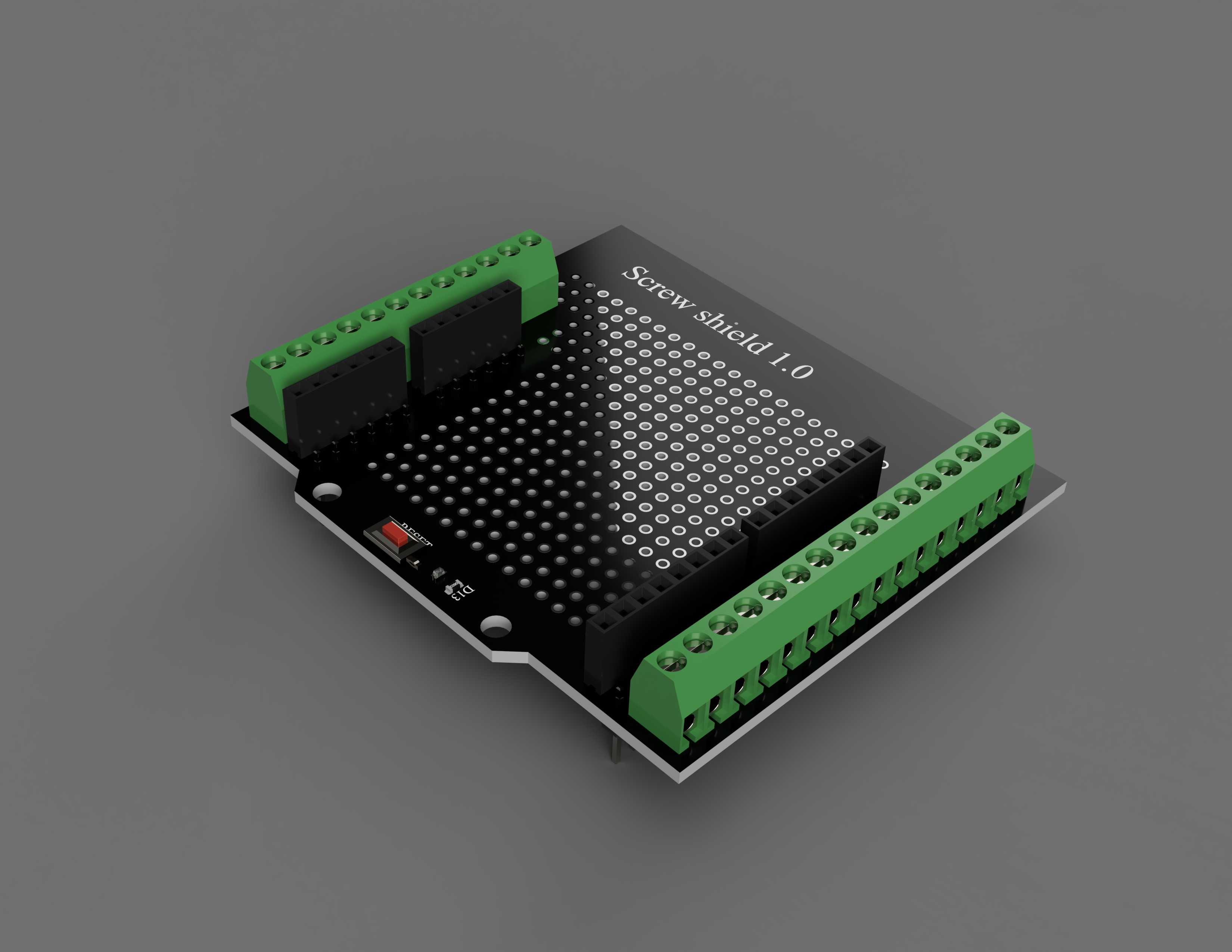

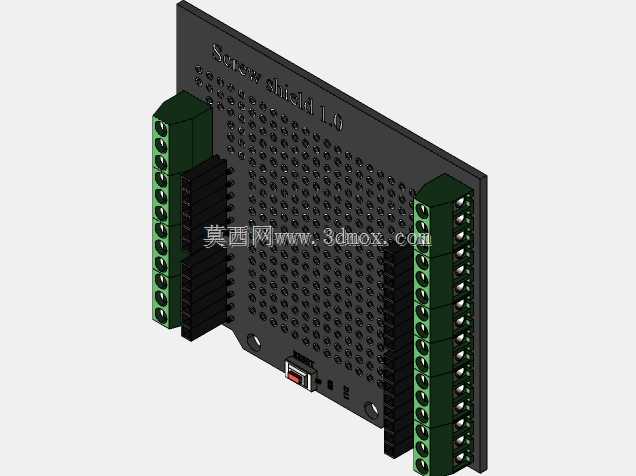

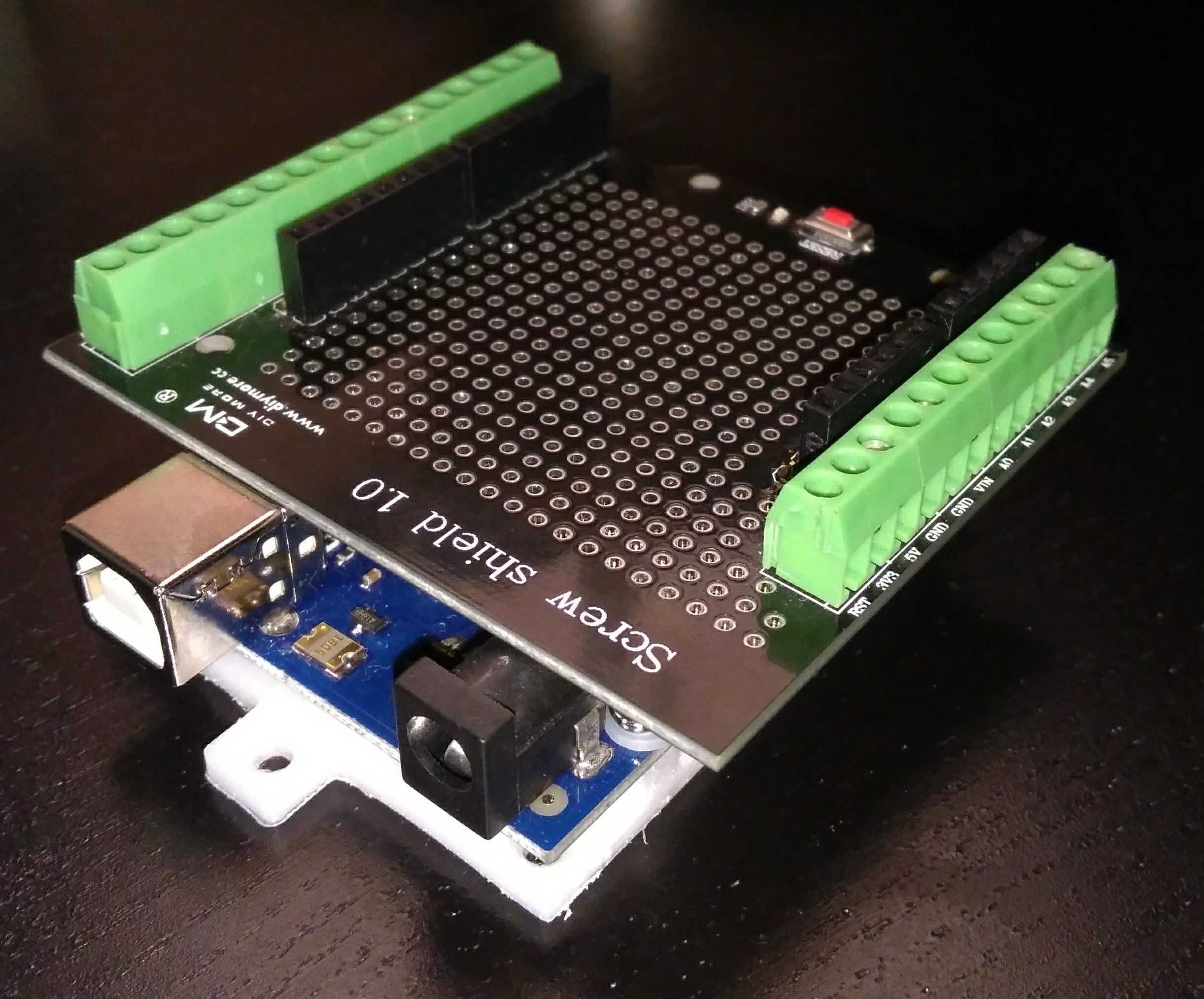

这款扩展护罩是专为Arduino Uno主控板设计的接线转接防护部件，主要应用于电子原型开发、创客项目搭建、小型智能设备试制、教学实验平台搭建等场景，解决了原有主控板排针接线易松动、接线杂乱无标识、核心电路易被外力触碰损坏的实际使用痛点。在实际项目使用中，它可以直接叠装在标准Arduino Uno主控板上方，不需要额外的转接排线，通过板载的排针与主控板对应引脚直接电气连通，将原本间距狭小、难以徒手接线的主控板排针引脚，全部转接至护罩四周的绿色螺丝式接线端子上，使用者只需要将外接导线剥去端部绝缘层，拧动端子上的压紧螺丝即可完成接线，不需要焊接，也不需要使用杜邦线反复插拔，既降低了接线难度，也避免了杜邦线接触不良、易脱落的问题，大幅提升了外接线路的连接可靠性。护罩板身预留了大面积的通用洞洞板区域，使用者可以根据自身项目需求，在该区域直接焊接额外的功能元件、分压电路、信号转换模块等，不需要额外叠加扩展板，有效压缩了整套控制装置的整体堆叠高度。护罩上集成的复位按键采用带红色标识的船型小按键，位置设置在板身侧边便于手指触碰的区域，不需要在调试时伸手去按主控板上位置局促的原生复位键，板载的状态指示灯可以直观显示电源接通状态与核心引脚的电平输出状态，方便调试时快速排查接线故障。设计上充分考虑了安装边界的适配性，整体长宽尺寸与标准Arduino Uno主控板完全一致，叠装后不会超出主控板的外轮廓，四个角预留了与主控板对应的安装固定孔位，可以配合铜柱与螺丝完成层叠固定，安装后整体结构稳固，不会出现晃动偏移的情况。护罩的板身厚度控制在合理范围，接线端子的高度经过优化，叠装后不会遮挡主控板上的原生USB接口与电源接口，不影响原有接口的正常插拔使用，四周的接线端子按照引脚功能分区排布，电源引脚、信号引脚、接地引脚分别对应不同侧的端子排，接线时可以快速区分引脚功能，降低接线错误的概率。护罩本身覆盖在主控板核心电路的上方，能够阻挡日常使用中的灰尘、金属碎屑掉落到主控板的引脚间隙中，也能避免调试过程中螺丝刀、镊子等金属工具意外触碰主控板引脚造成的短路问题，对主控板的核心电路起到有效的物理防护作用，同时螺丝式的接线结构可以承受一定的外力拉扯，即使外接导线被意外拖拽，也不会直接将力传导到主控板的排针上，避免排针被扯歪、焊盘被扯脱落的损坏情况。
