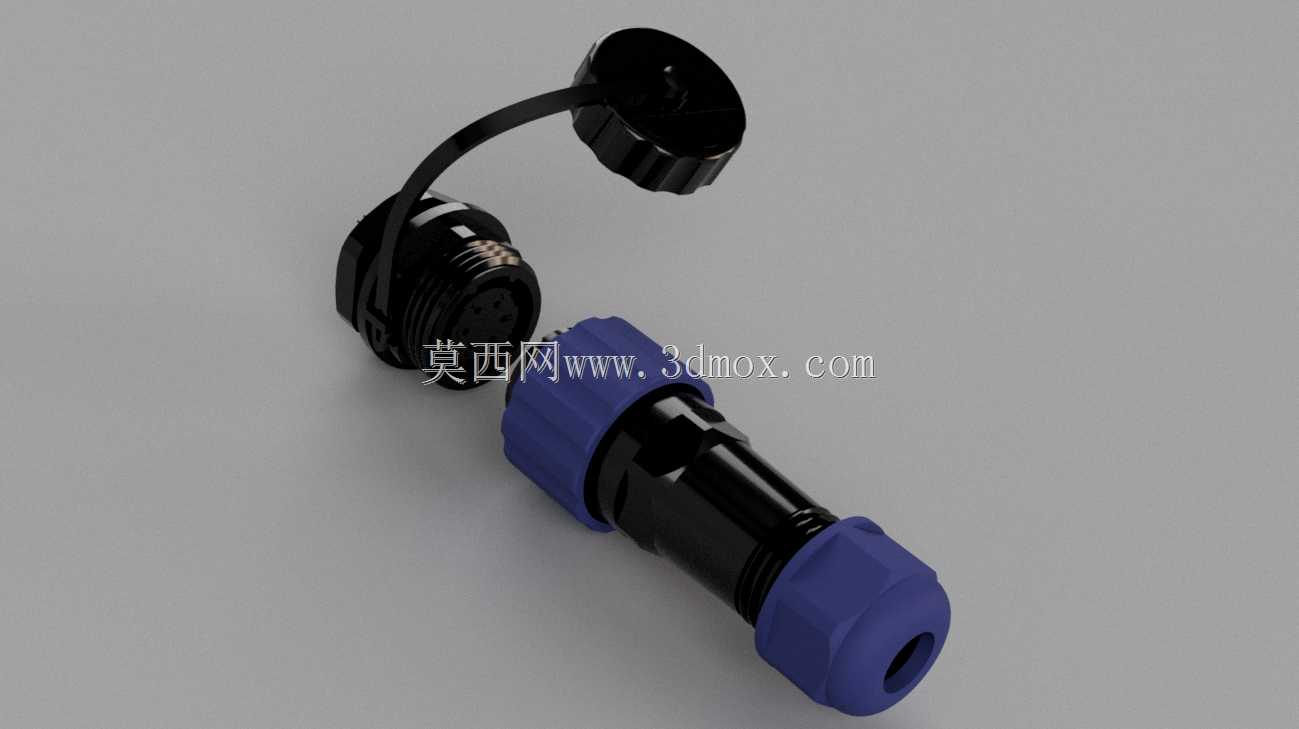

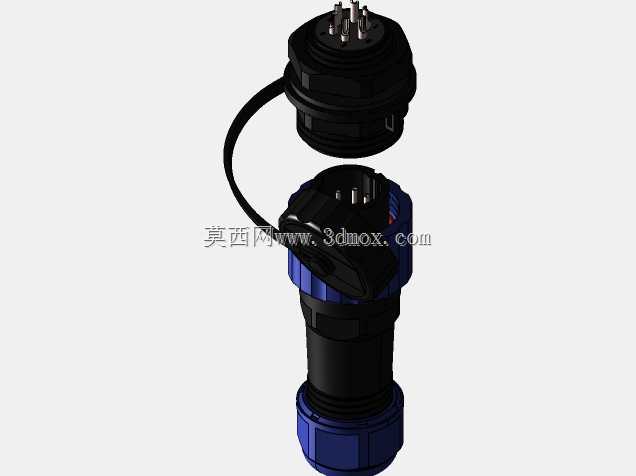

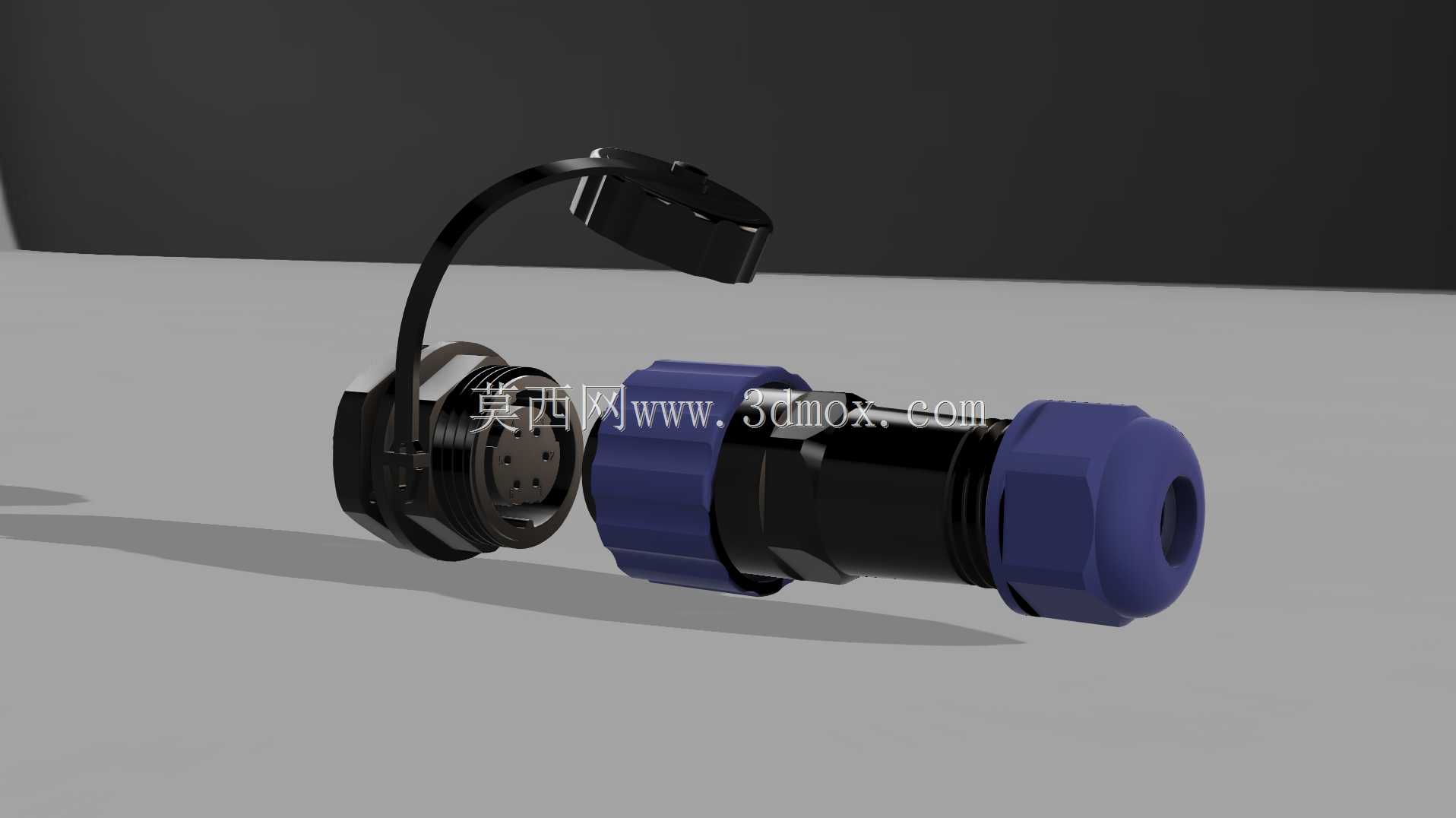

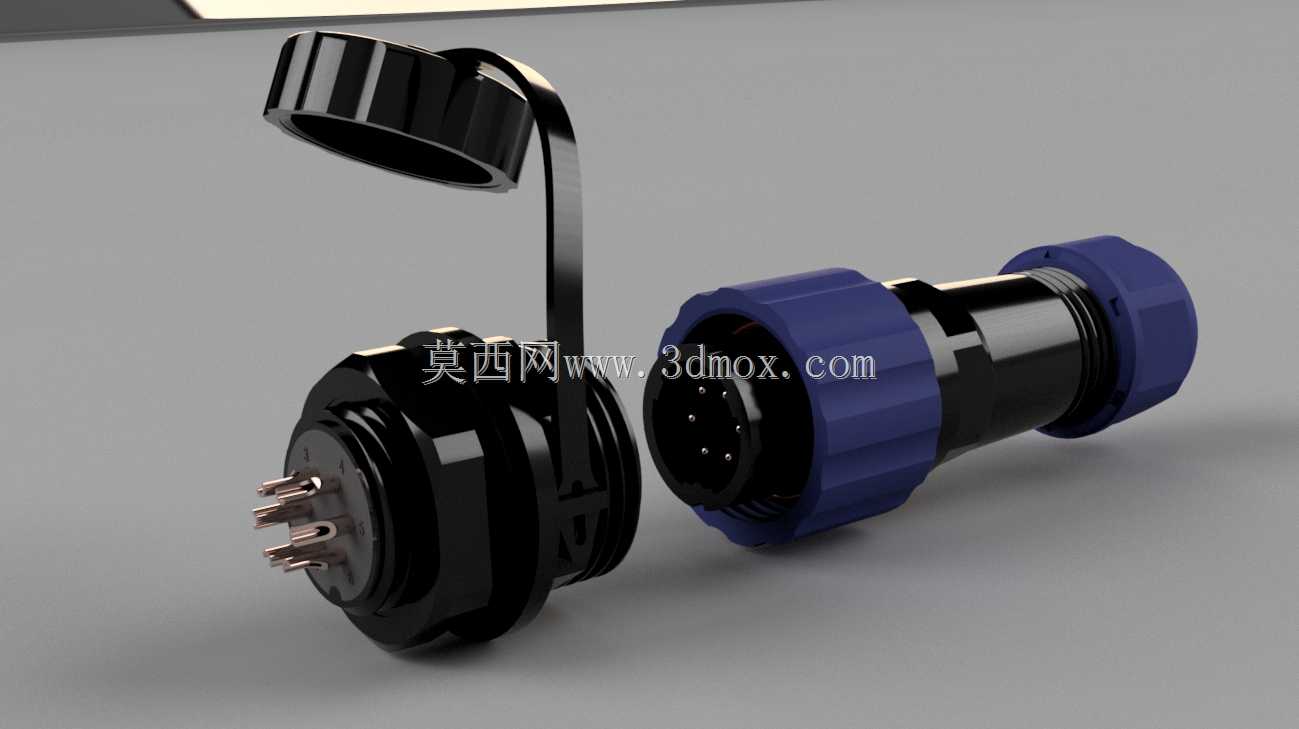

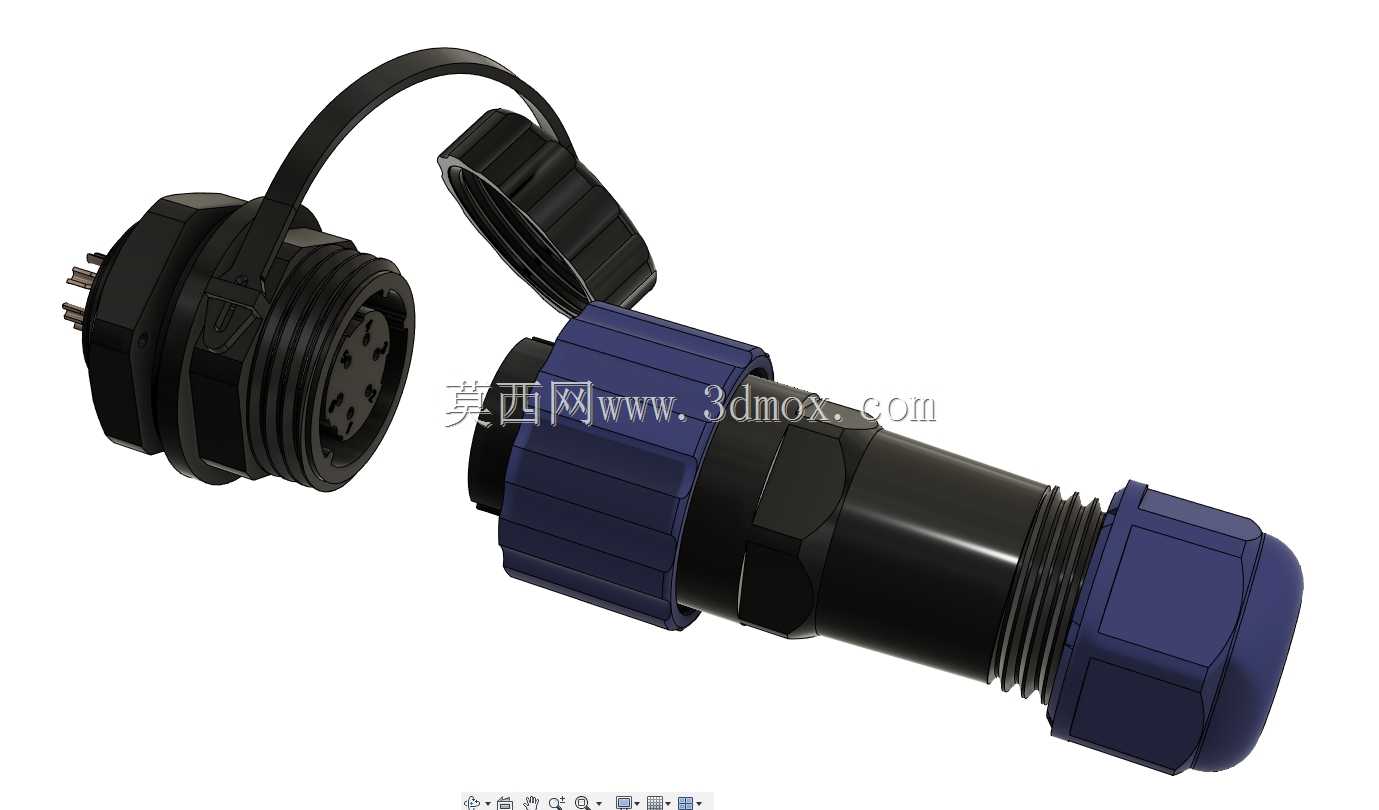

SP16型6芯防水面板背螺母连接器结构

户外电气连接场景里，面板安装类连接器最容易出问题的位置，从来不是插合端面的密封，而是背螺母锁紧后，壳体与面板开孔之间的应力拉扯——很多廉价连接器用薄片状六角背母，锁紧时稍用力就会翘边，长期受线缆拖拽震动，密封胶圈会被偏载力切出豁口，雨水顺着螺纹缝隙渗进设备内部。这款SP16规格6芯连接器的背母结构，特意把锁紧接触面做了加宽的环形压边，压边内侧预留了0.3mm的胶圈容纳沉台，不用额外加装平垫就能把面板密封胶圈完全压合，不会出现胶圈被螺纹牙挤切的问题。插合端的防水帽通过一体成型的软胶挂带连在插座壳体上，挂带根部做了圆弧过渡的加厚处理，反复弯折上千次也不会出现断裂脱落的情况，不会出现现场使用时防水帽乱丢丢失的问题。插头尾部的电缆锁紧套采用多瓣式内锥结构，旋紧尾帽时瓣片会均匀抱紧电缆外护套，不会因为单方向挤压把电缆芯线压偏，哪怕是经常需要移动拖拽的便携式设备，也不会出现电缆被拉脱、芯线断裂的故障。公母插合的锁紧结构采用了防滑滚花的旋套，滚花深度控制在0.4mm，戴薄劳保手套操作也能轻松旋紧，不会出现手滑拧不到位的情况，旋套内部的卡扣槽做了15度的导向斜角，插合时不用刻意对准卡槽，稍微旋转就能自动卡入到位，盲操作也能保证锁紧到位。插针基座采用耐高温的绝缘材质，6根插针均匀分布在圆周上，相邻插针之间的爬电距离留足了2mm，哪怕是在潮湿凝露的环境下使用，也不会出现极间打火短路的问题。插座的面板安装螺纹做了退刀槽优化，面板开孔公差在±0.2mm范围内都能顺利装入，不会因为螺纹末端的飞边卡住面板无法安装，适配常规厚度1-3mm的设备面板，不用额外定制加厚或者减薄的配件。所有棱角位置都做了R0.5以上的圆角处理，没有锋利的锐边，装配时不会划伤操作人员的手，也不会割破电缆的外护套。
