八通道继电器控制电路板三维设计

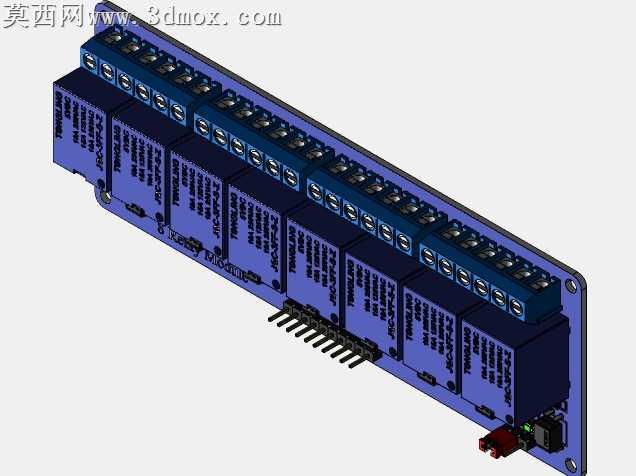

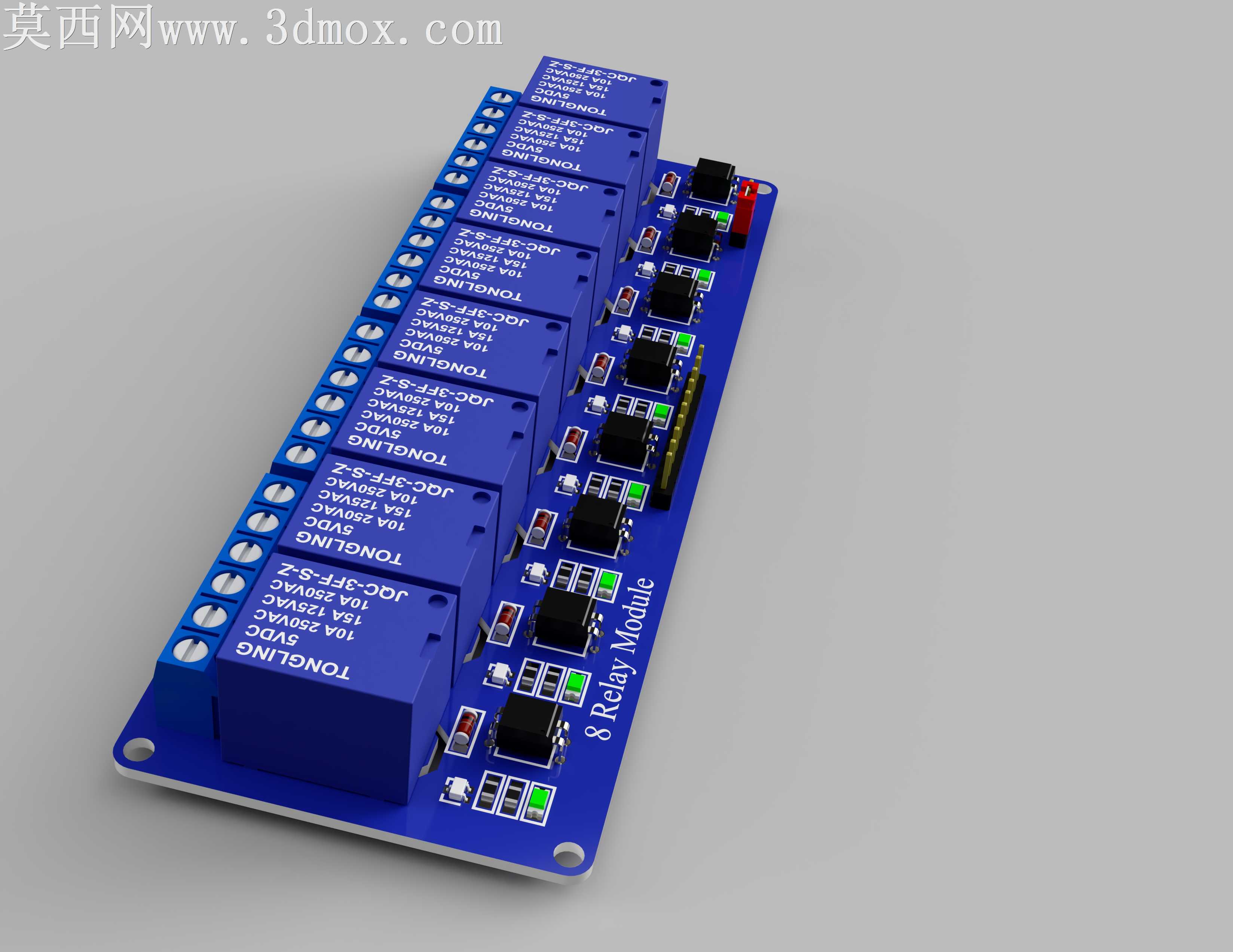

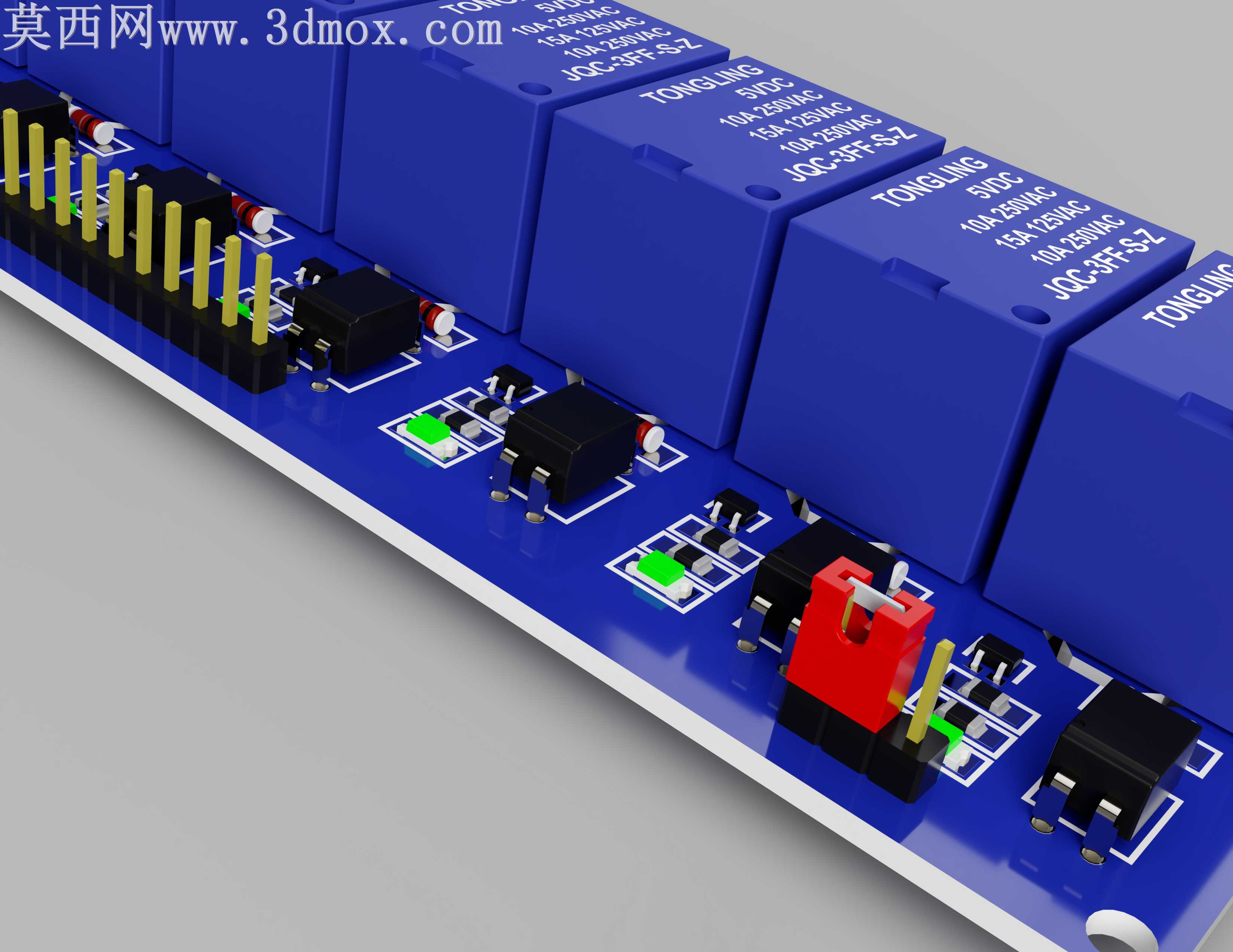

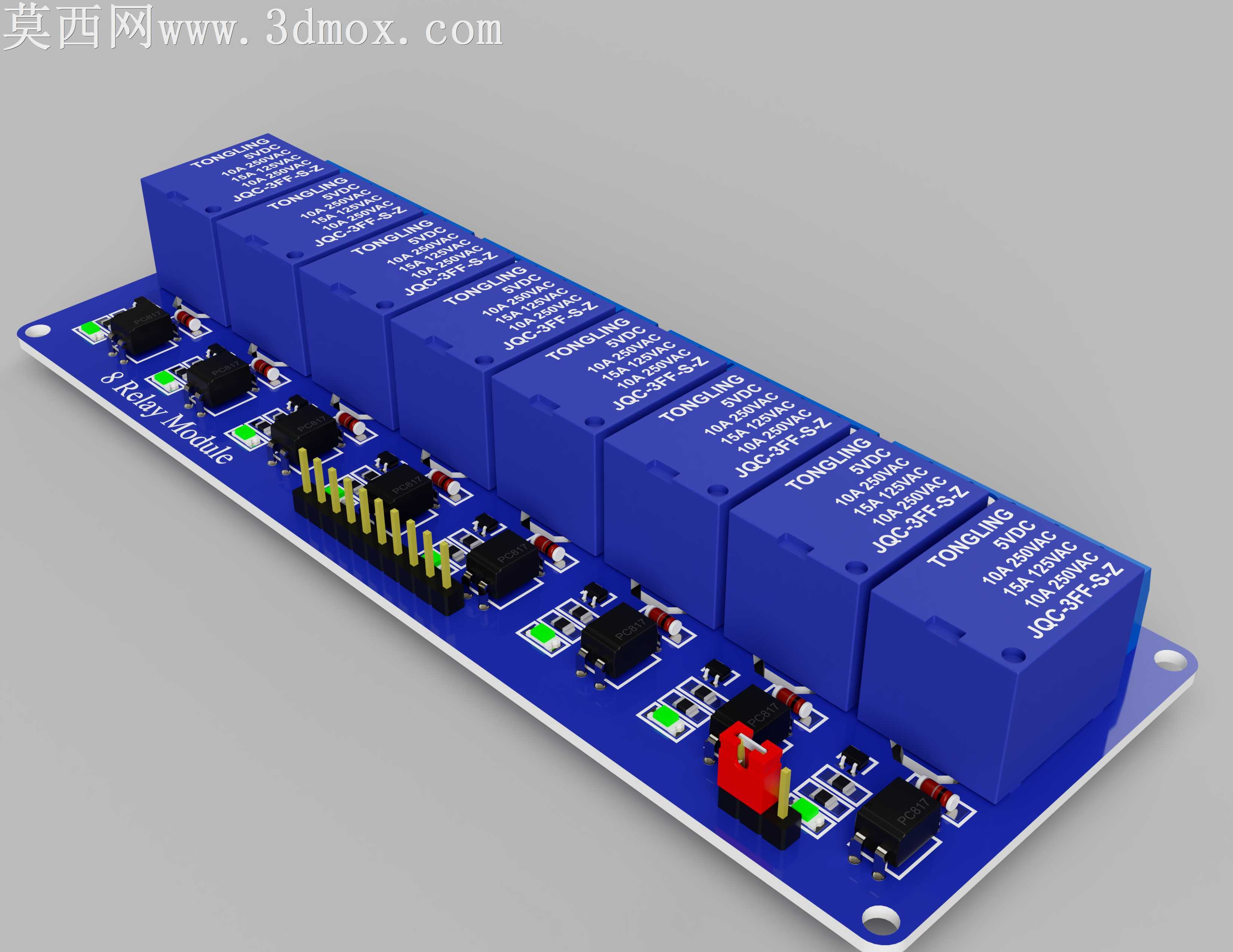

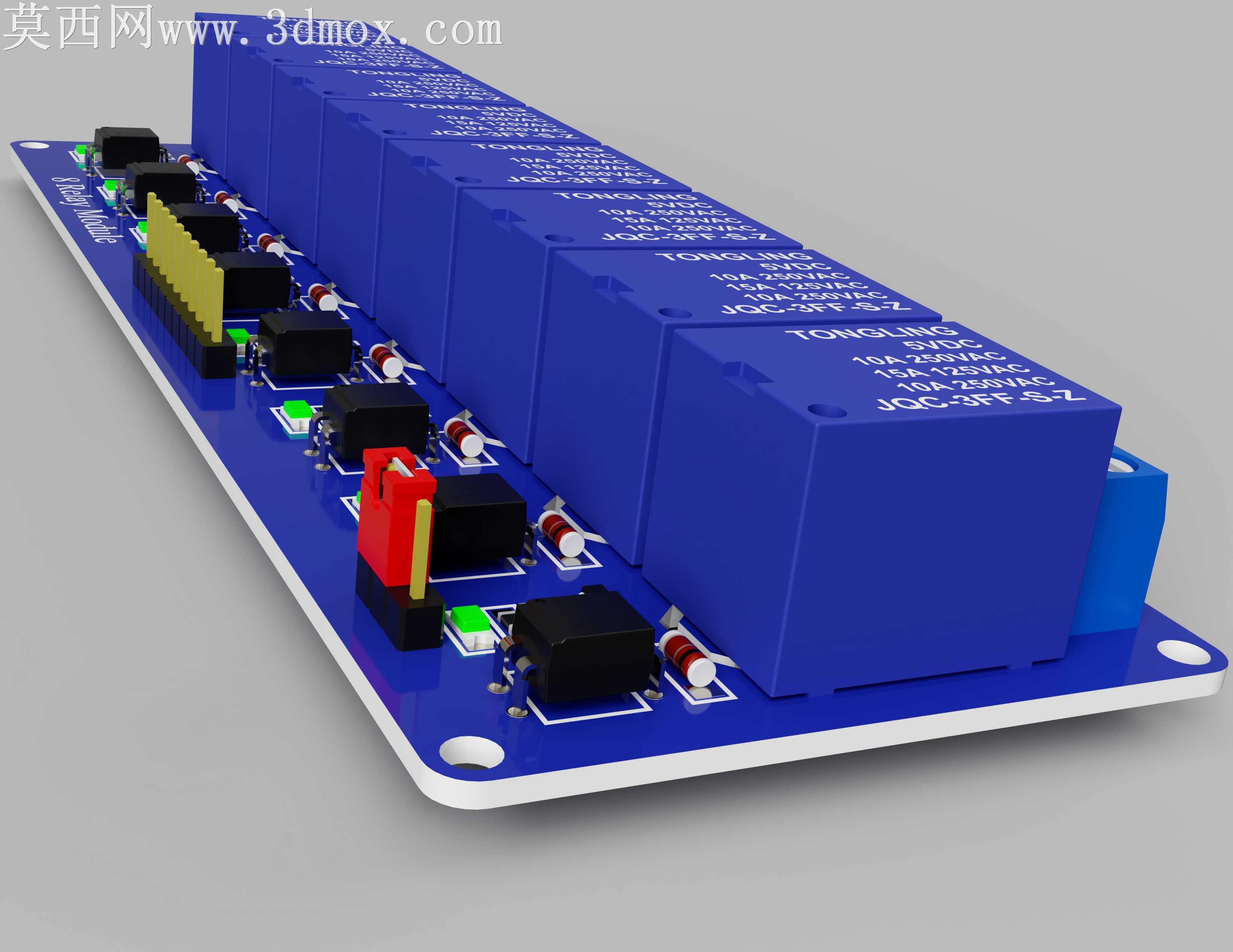

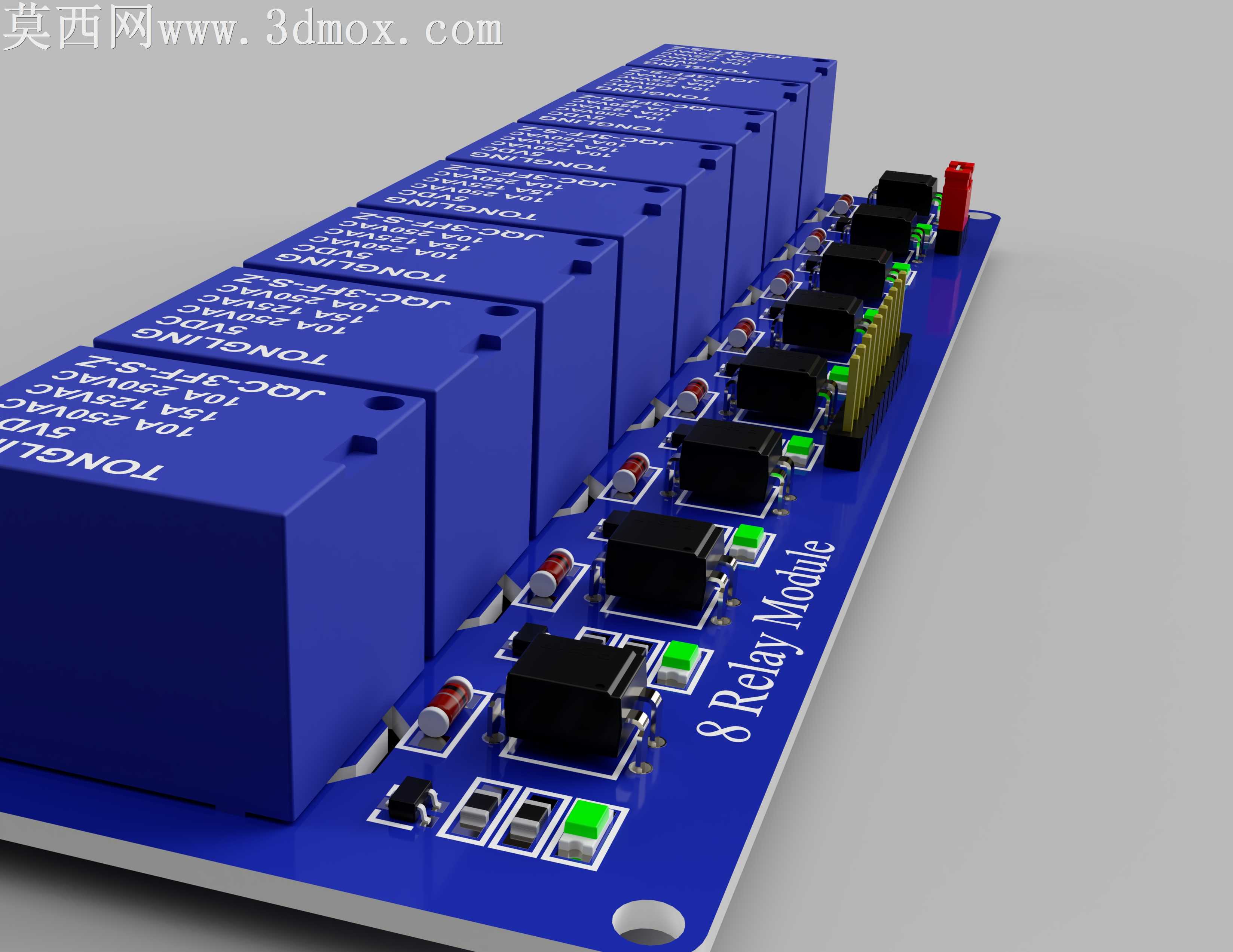

本作品为八通道继电器模块的三维建模设计作品，整体尺寸为138x50mm，建模过程中严格遵循电子元件实物的尺寸比例与结构特征，完整还原了模块的全部组成部件。建模阶段首先搭建PCB基板的基础外形，精准绘制板体的圆角轮廓、安装固定孔位、边缘定位缺口，还原蓝色阻焊层的基板外观特征，随后按照电路布局依次排布八组独立的继电器单元，每只继电器外壳的品牌标识、参数刻印文字、引脚结构都做了精细化建模，还原蓝色继电器壳体的立体结构与顶部的参数标注细节。除核心继电器元件外，板载的贴片电阻、发光二极管、拨码开关、接线端子、排针排母、红色电源开关等外围元件都按照实物比例逐一建模，还原每个元件的安装位置与外形特征，发光二极管的灯珠部分、排针的金属插针、拨码开关的拨动结构都做了细节刻画，确保整体布局与实物电路排布完全一致。材质渲染阶段，为PCB基板赋予哑光蓝色阻焊材质，表面添加细微的磨砂质感，继电器外壳采用深蓝色半哑光塑料材质，还原工业塑料的表面质感，金属引脚、接线端子赋予亮面金属材质，发光二极管分别赋予红、绿半透明灯珠材质，开关的红色拨柄赋予亮面红色塑料材质，排针的塑料底座赋予黑色哑光材质，通过材质区分清晰呈现不同元件的视觉特征。设计过程中重点考量多通道继电器模块的布局合理性，八只继电器沿板体长边等距排布，预留足够的电气间隙，控制电路元件集中排布在继电器一侧，输入输出接口分别设置在板体对应边缘，既符合实际电路的布线逻辑，也保证整体结构紧凑规整，同时预留的安装孔位符合常规电控模块的安装需求，渲染阶段采用柔和的影棚布光，多角度呈现模块的立体结构与细节特征，清晰展示各元件的装配关系与整体外观效果。
