带钢质支脚的立式储料罐体结构

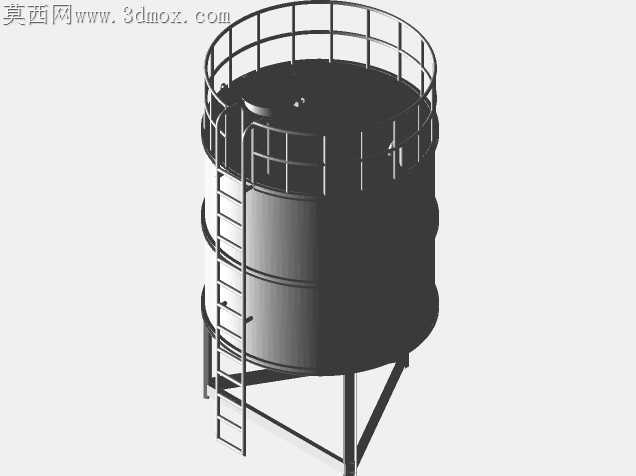

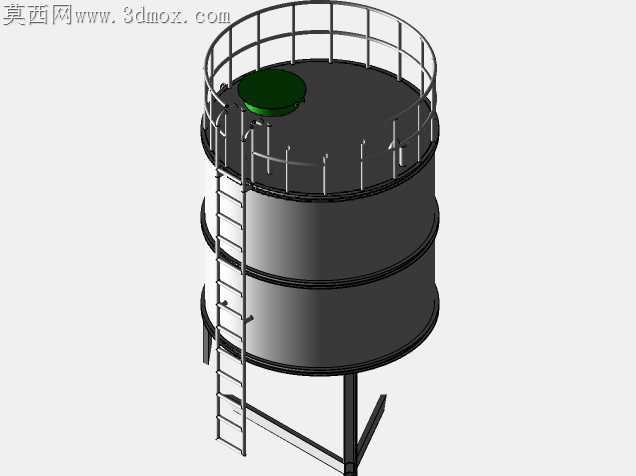

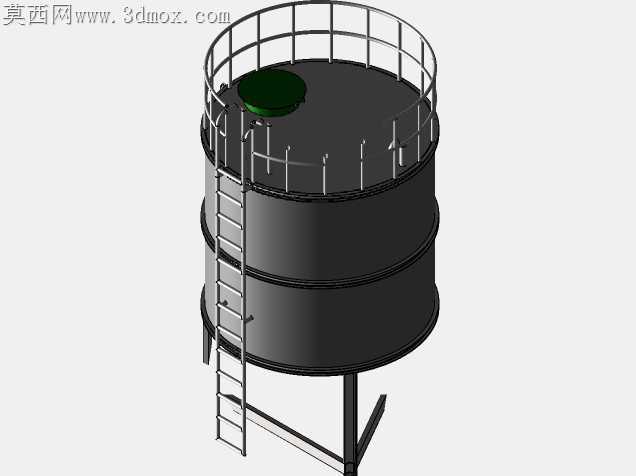

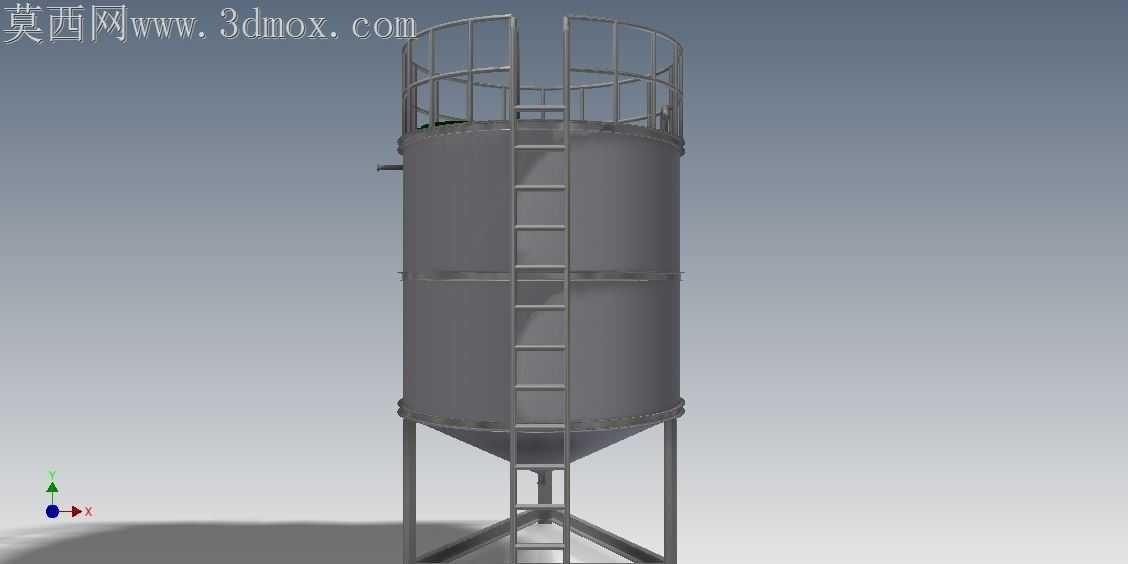

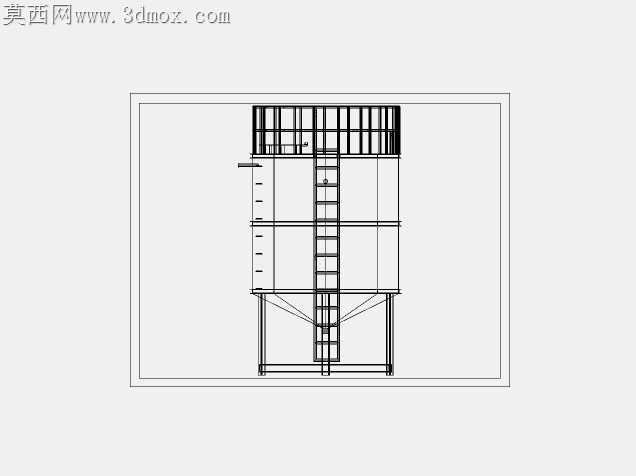

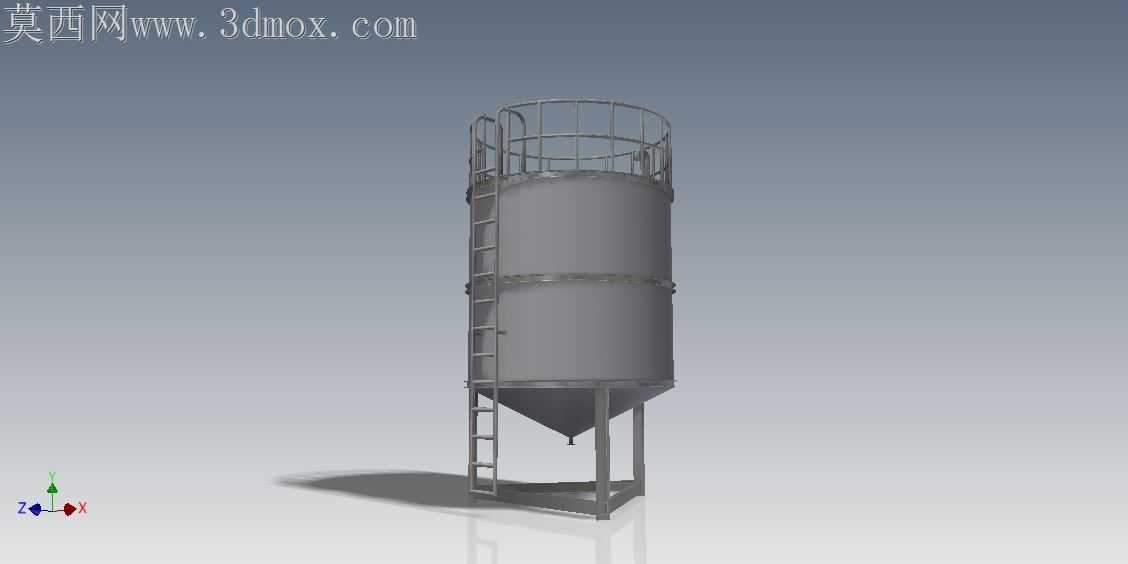

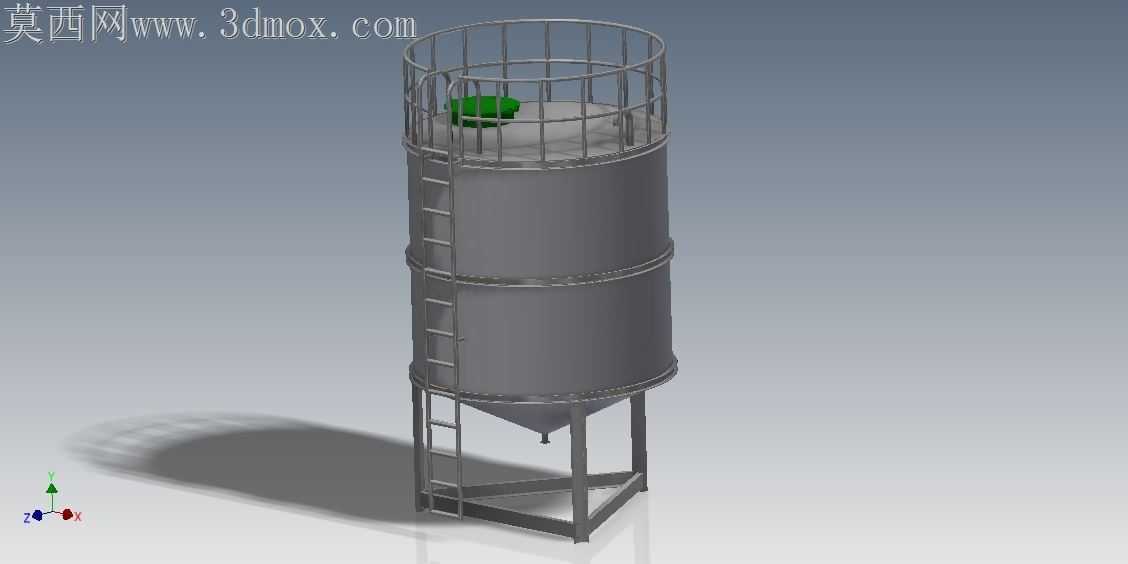

立式储料罐在散料、流体存储场景中，支脚结构的焊接变形一直是现场安装最容易出问题的环节，常规直腿支脚在满料载荷下容易出现焊缝应力集中，锥段与直筒段的环向拼接处如果没有做过渡补强，长期受料压冲刷很容易出现局部凹陷。这款带钢脚的12立方储料罐，在支脚与锥斗的连接位置做了外翻式贴板补强，爬梯与罐体的连接没有采用满焊固定，而是间隔布置带腰型孔的连接耳板，既抵消了罐体满载时的微形变拉扯，也给后期防腐维护留足了操作空间。顶部护栏的踢脚板做了向内翻边的折边处理，避免人员巡检时工具意外坠落，直筒段的两道环向加强筋没有选常规角钢，而是用扁钢煨弯贴合筒壁焊接，减少了角钢直角位置的积料积灰死角，给后期罐体外部清洁省了不少麻烦。锥斗底部的出料口位置特意加长了一段直段接口，避免卸料时物料沿锥壁斜向冲刷出料阀门的密封面，支脚底部的连接底板开了长圆孔，现场安装时可以微调罐体的垂直度，不用反复扩孔调整地脚位置。爬梯的踏步做了防滑压花处理，每段踏步与梯梁的焊接位置都做了圆弧过渡，没有尖锐的焊瘤残留，避免巡检人员攀爬时刮扯工作服。罐体直筒与锥段的拼接焊缝位置，特意避开了支脚的连接受力区，不会出现焊缝叠加受力的情况，顶部护栏的门销做了防脱设计，大风天气也不会出现护栏门意外敞开的隐患。这类储料罐日常要存储水、燃料、气体类不同介质，内壁的焊接位置都做了圆滑打磨处理，没有突兀的焊道凸起，减少介质残留挂壁的可能，支脚之间的横撑采用斜向交叉布置，比常规水平横撑的抗扭刚度提升不少，就算现场地基有轻微沉降，也不会出现支脚失稳变形的情况。
