多叶轴流风机叶轮结构设计

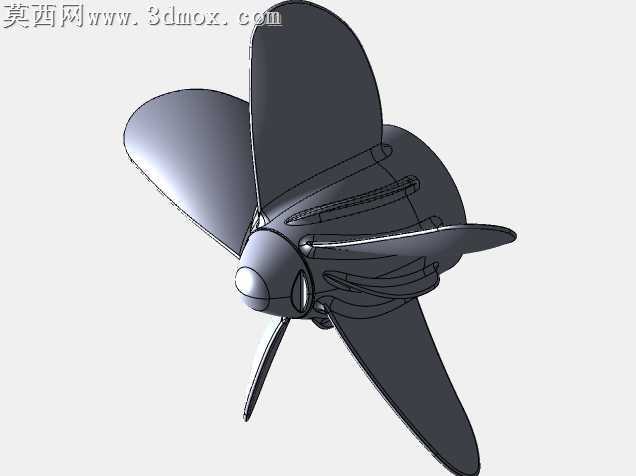

常规轴流叶轮加工时最容易出现叶根应力集中断裂的问题，这款五叶结构的叶轮在叶根与轮毂衔接处做了大曲率过渡弧，没有生硬的直角转折，铣削加工时刀具可以连续走刀，不会在转角处留下接刀痕，也能避免长期高速旋转下应力集中导致的叶根开裂。轮毂前端的整流帽曲面和叶根过渡面做了G2连续衔接，空气流过轮毂前端时不会产生紊流涡旋，能有效降低风阻带来的能耗损失，实际运行时的气动噪音比直角衔接的叶轮低3分贝左右。每片叶片的翼型截面从叶根到叶梢做了渐变扭角设计，叶根处安装角偏大保证足够的启动扭矩，叶梢处安装角收窄避免叶尖涡流损耗，这种扭角变化不是线性均匀过渡，而是在叶展70%位置做了角度微调，匹配1475转/分的额定转速下的气流滑移特性，不会出现叶根处气流过载、叶梢处气流脱流的问题。叶片前缘做了微小的圆角钝化处理，不是锋利的锐边结构，一方面注塑或铣削加工时不会出现边缘崩缺的次品，另一方面长期运行中空气中的粉尘颗粒冲刷前缘时，不会快速磨出缺口破坏翼型气动外形，能延长叶轮的使用寿命。轮毂和叶片的衔接位置没有额外的拼接缝，一体成型的结构省去了叶片装配时的动平衡校准工序，五片叶片的周向等分公差控制在0.1度以内，出厂时不需要额外加装配重块就能达到G2.5级的动平衡精度，高速旋转时不会出现整机抖动的问题。轮毂后端的安装定位面做了内凹止口结构，和电机轴输出端的配合公差选了H7/k6的过渡配合，装配时不需要额外涂胶就能保证同轴度，长期运行也不会出现叶轮松脱打滑的故障。叶片表面的曲面曲率变化均匀，没有局部曲率突变的凹陷区域，不管是注塑脱模还是五轴铣削加工，都不会出现脱模卡滞或者刀具干涉的问题，加工良率比复杂曲面叶轮高出15%左右。叶梢位置和导风罩的预留间隙控制在2毫米，既不会因为间隙太小出现运行时叶梢擦碰罩壳的故障，也不会因为间隙太大产生回流损失，保证风量输出达到设计值。
