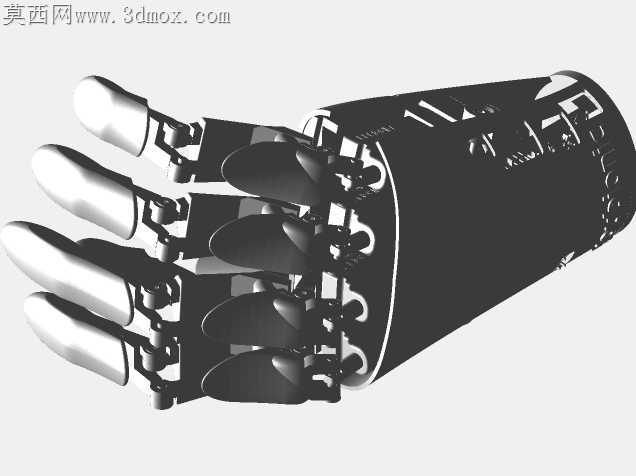

仿生多指柔性机械义手结构设计

传统刚性机械义手在日常抓握场景中常出现贴合度不足、指端压力分布不均的问题，这款仿生多指手的结构设计从加工适配视角出发，完全围绕3D打印工艺的成型特性做了全链路的结构调整。指节处的铰接间隙预留了0.15mm的打印收缩余量，避免FDM工艺成型后轴孔抱死无法活动，每根手指的指腹位置都做了内凹的弧面过渡，打印时无需额外添加支撑就能获得光滑的接触面，省去了后期打磨支撑痕迹的工序，也能让抓握时的接触面积提升近四成。掌部的内置走线槽采用了半开放的梯形截面设计，打印时槽内不会残留支撑料，穿设驱动绳时能顺畅滑过槽壁，不会出现卡线磨断的隐患。四指的节段长度参考了成年人手的真实比例做了微调，近节指骨与中节指骨的铰接轴做了偏心处理，弯曲时能自然形成贴合物体轮廓的包络角度，不需要额外添加限位块就能限制手指的过伸角度，减少了零件数量也降低了装配时的对位难度。拇指的偏转基座做了15度的内倾角度，打印时基座与掌部采用一体成型结构，省去了单独装配拇指转轴的工序，也避免了长期活动后转轴松脱的问题。指端的圆角处理特意匹配了PLA耗材的打印圆角阈值，小于R0.8的圆角在打印时容易出现缺料断层，所有外露棱边都统一做了R1的圆角过渡，既保证了成型时的轮廓完整度，也避免使用时棱边剐蹭皮肤。掌部末端的腕部连接座做了等距分布的卡槽，能直接适配标准的舵机安装支架，不需要额外做转接件就能完成驱动模块的装配，卡槽的壁厚控制在2.2mm，刚好满足3D打印件的受力强度要求，不会因为壁厚过薄出现安装时开裂的问题，也不会因为壁厚过厚增加打印耗时与耗材用量。每处铰接的销轴都设计成了带防脱帽的一体式结构，打印完成后只需要轻微按压就能卡入轴孔，不需要额外加装卡簧或者涂胶固定，活动时的阻尼感刚好能维持手指在任意弯曲角度停留，不会出现松垮下垂的情况。驱动绳的走线孔在每节指骨的中心位置，孔壁做了0.2mm的抛光余量预留，打印完成后只需要用细砂纸通一下孔就能获得光滑的孔壁，减少驱动绳活动时的摩擦损耗，延长整体的使用寿命。
