轨道式轮胎夹持搬运机械手结构设计

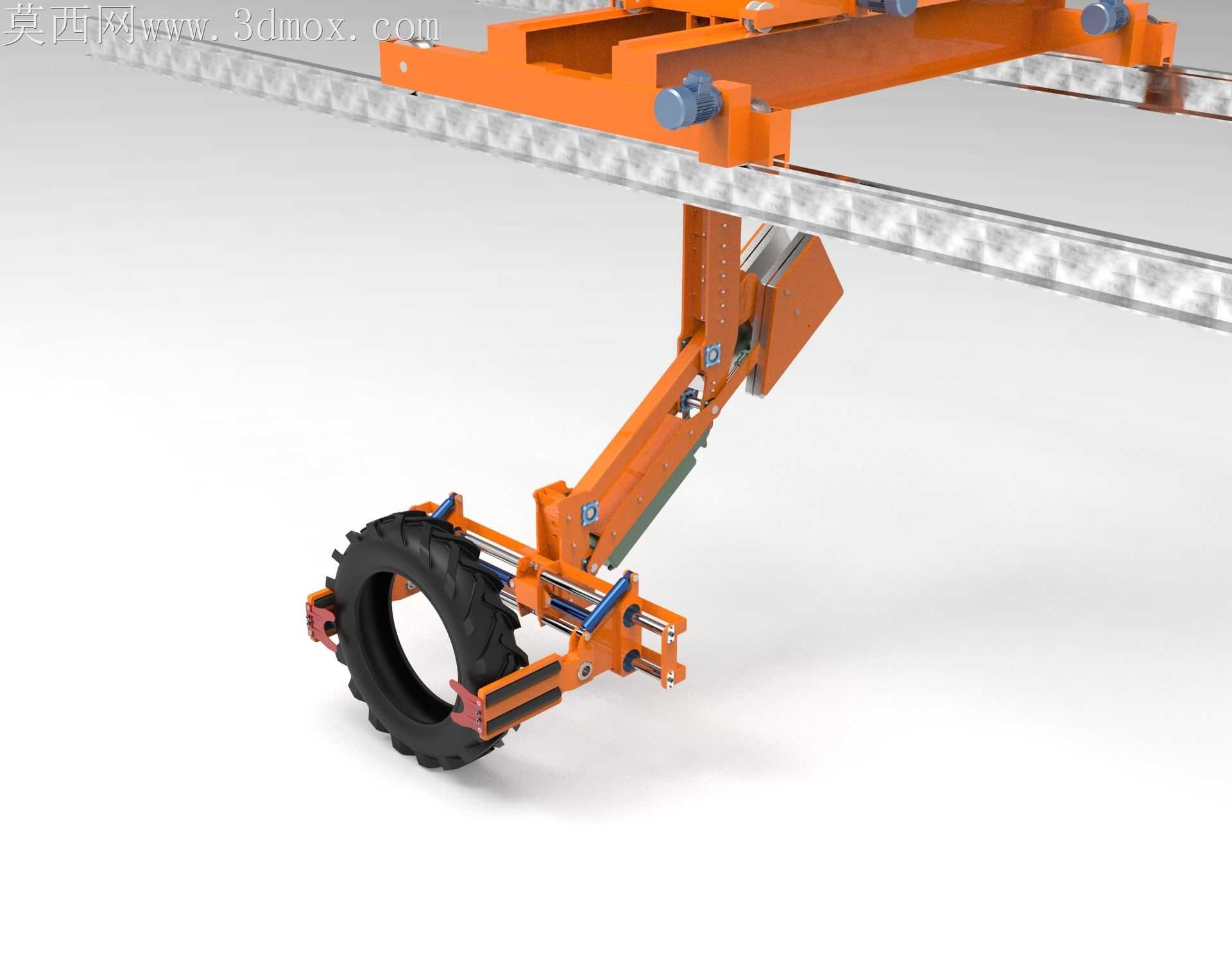

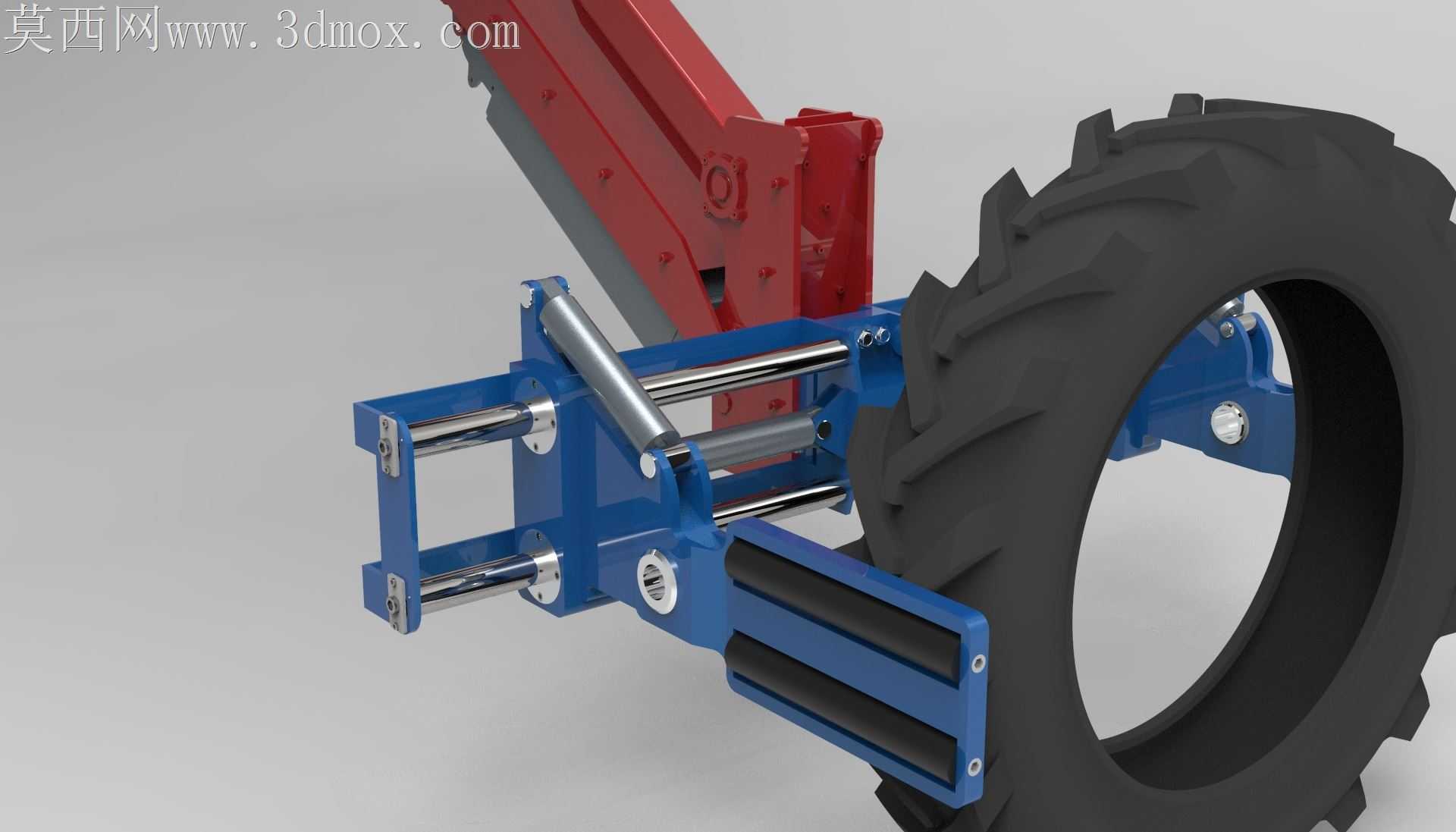

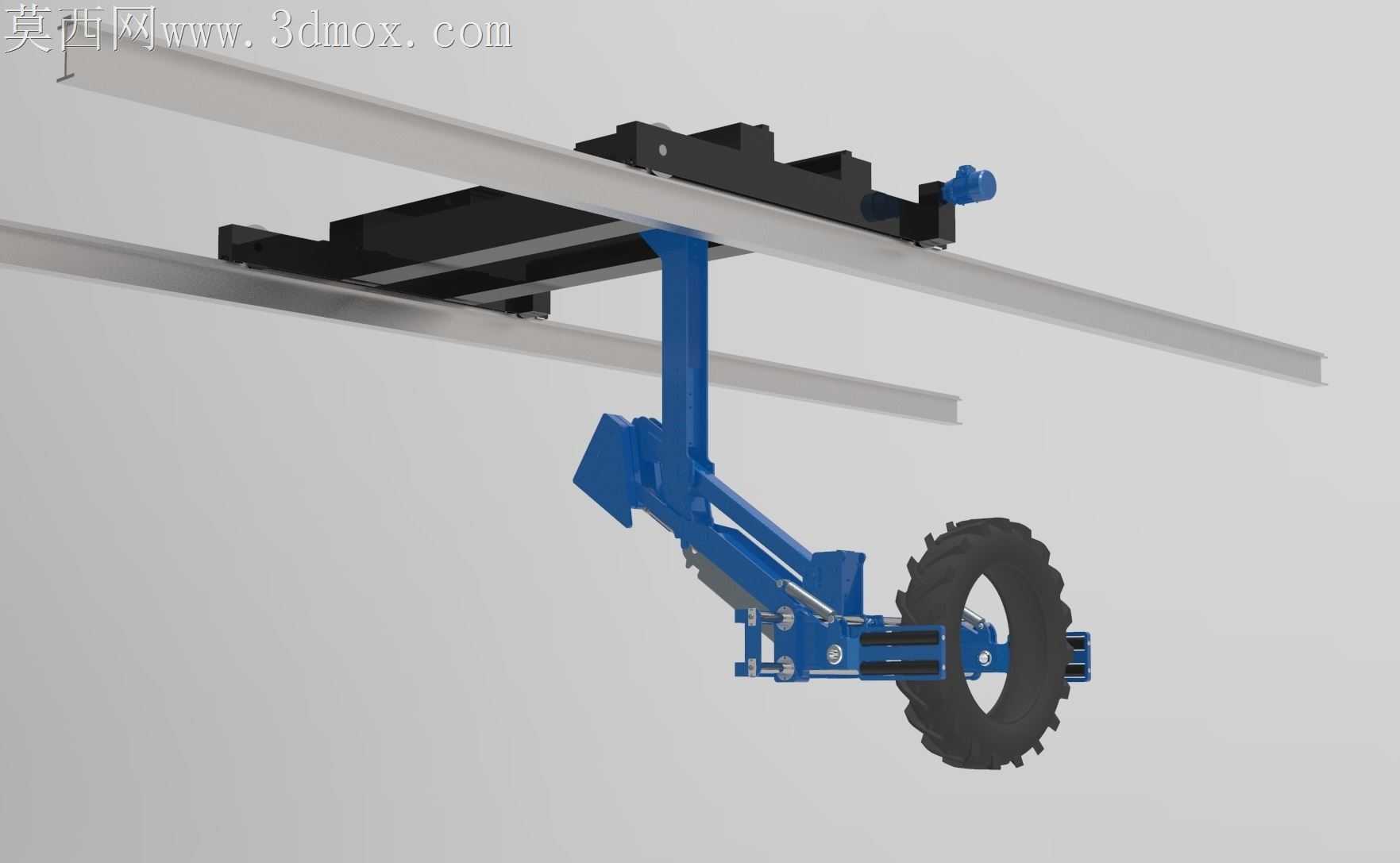

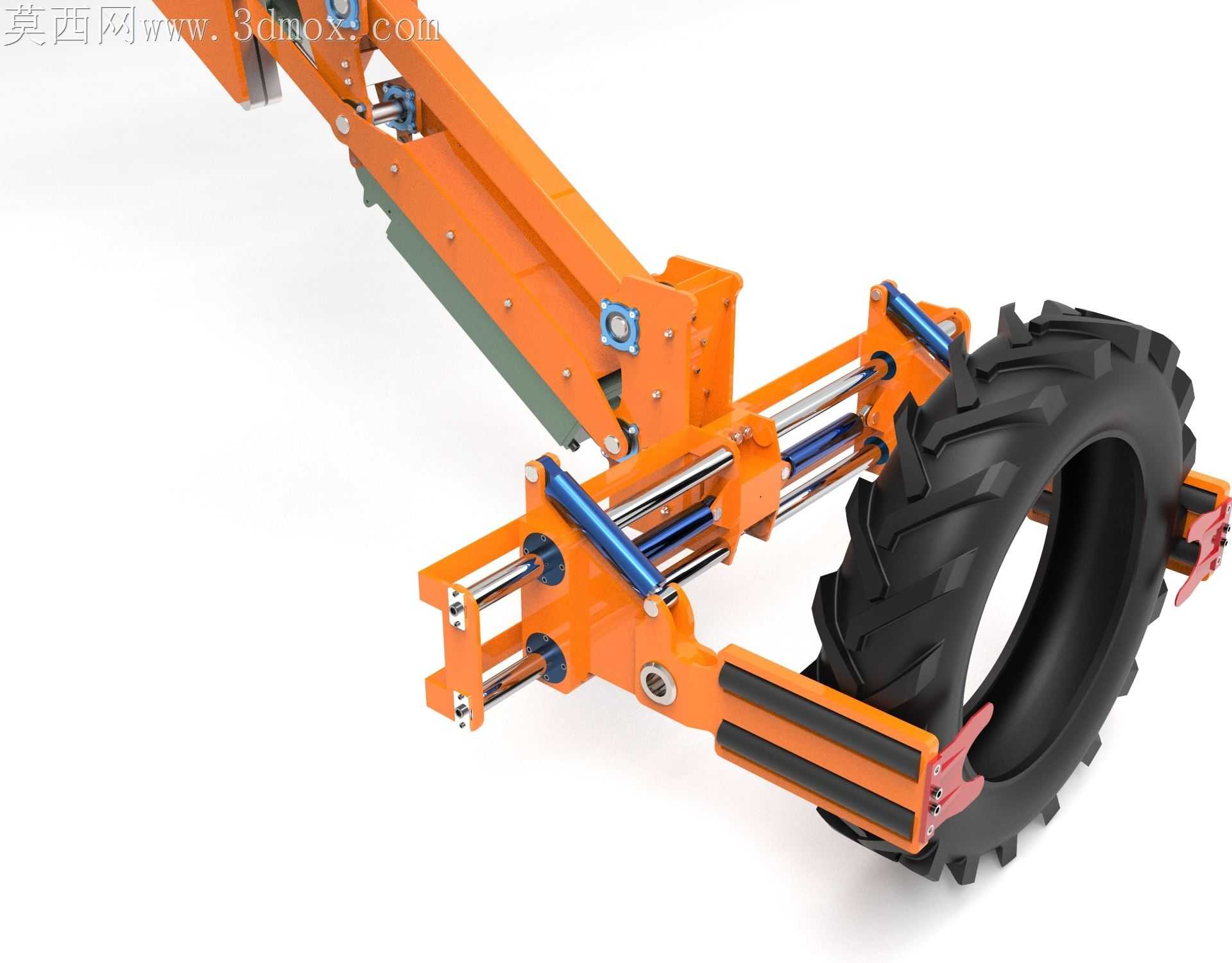

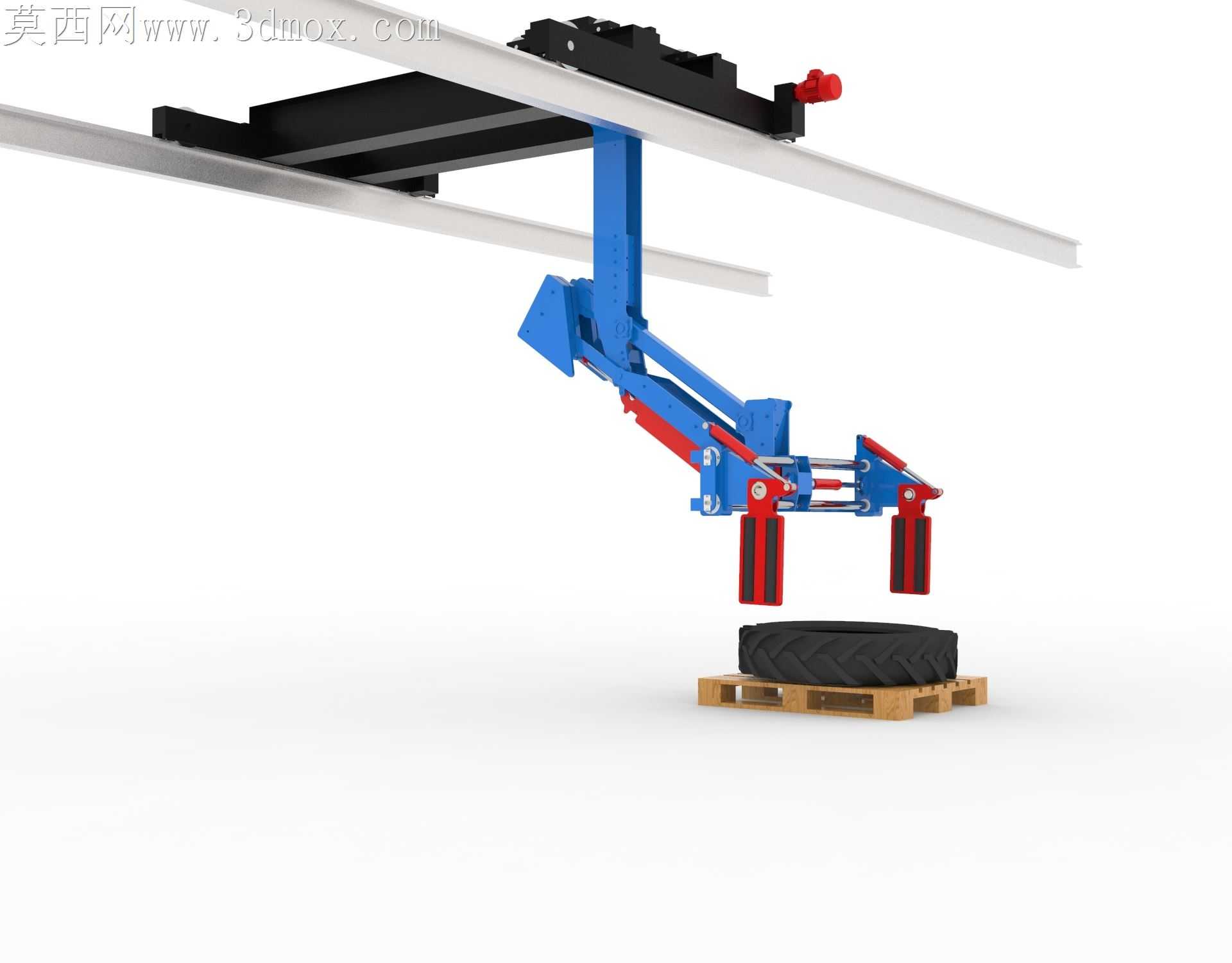

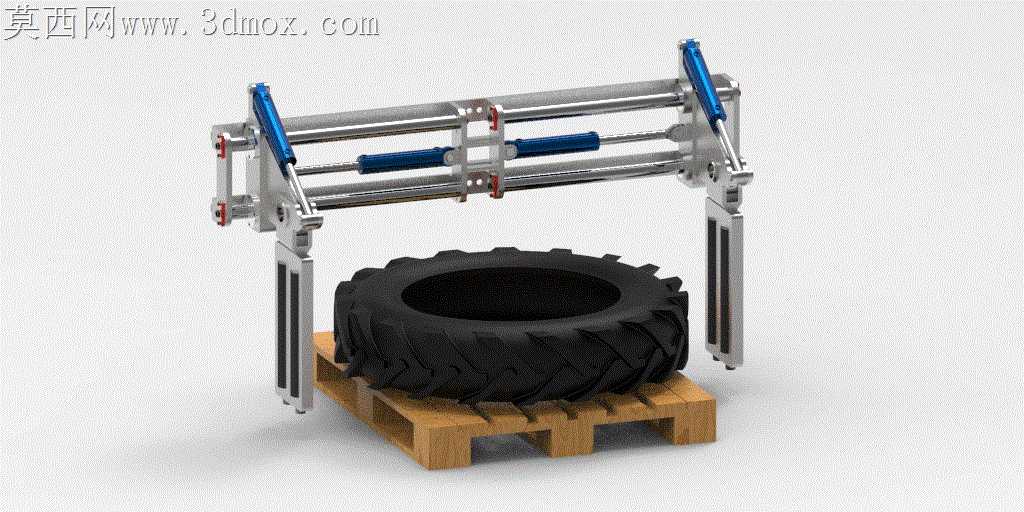

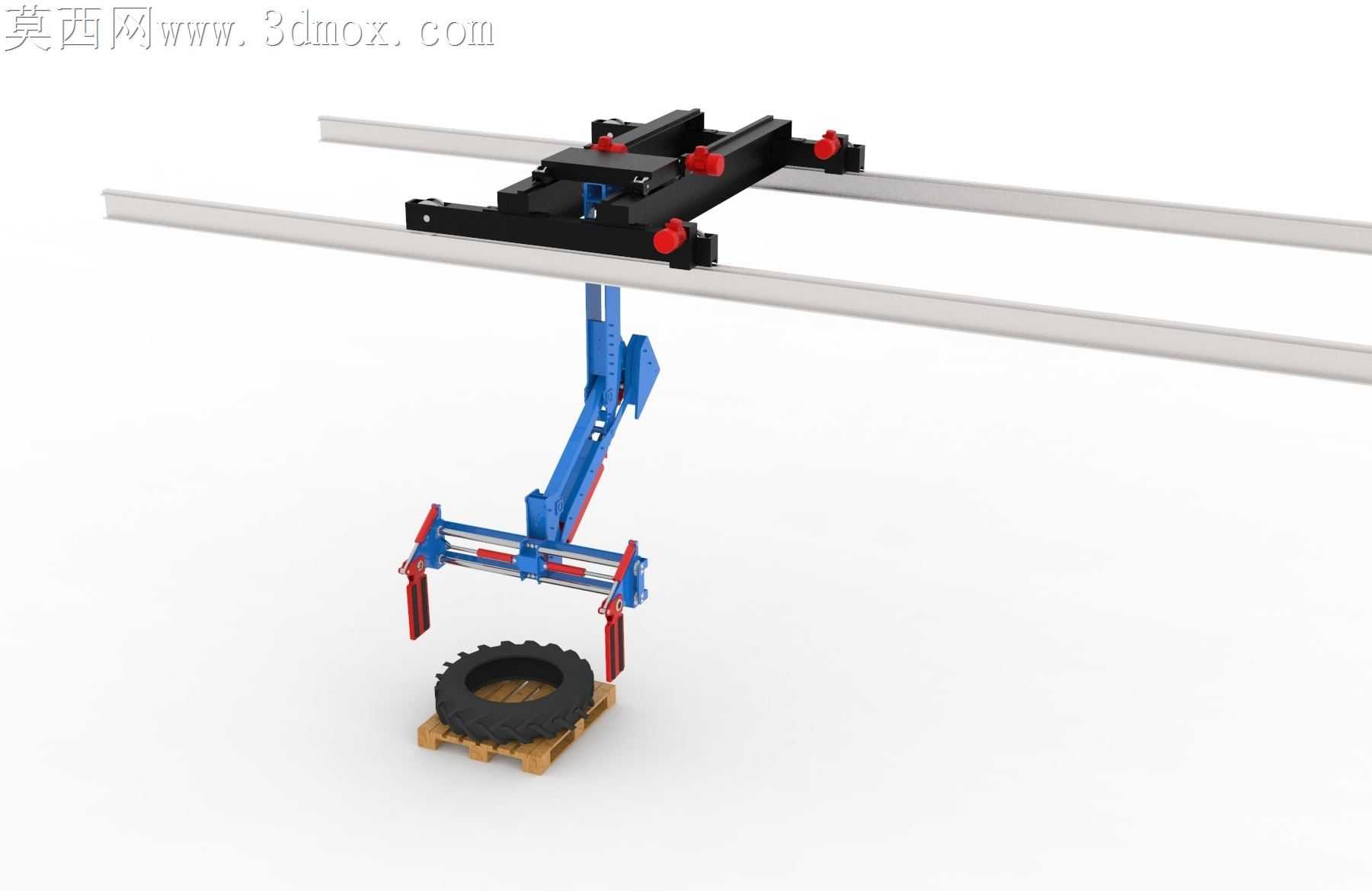

轮胎仓储与转运现场，传统人工配合叉车的作业模式始终存在对位偏差大、胎侧易被叉齿刮损、大尺寸重载轮胎抬升过程重心偏移的隐患，这款轨道式夹持机构的设计，从根源上对准了这些现场痛点。夹爪的开合行程没有采用常规的等距限位设计，而是针对农用、工程类大花纹深沟槽轮胎的外径波动范围，预留了单侧120mm的自适应余量，夹爪内侧贴附的防滑垫并非平面结构，而是顺着胎侧圆弧做了微弧贴合处理，接触压强分布经过反复调试，既不会因为夹持力过大压伤胎侧橡胶层，也能在轨道快速横移、启停的惯性作用下牢牢抱紧轮胎，不会出现滑移脱落的风险。横跨在上方的双导杆轨道结构，没有选用单根大直径导杆的方案，而是采用两根平行的高精度光轴配合线性轴承做承载，横向移动的驱动气缸居中布置，两侧夹爪的同步联动通过刚性连杆传递动力，从根源上避免了单导杆结构长期受偏载出现的卡滞、磨损不均问题，夹爪升降的导向柱做了镀硬铬处理，配合自润滑铜套，哪怕在仓储现场多粉尘的环境下，也能长期保持顺滑的升降动作，不会因为粉尘嵌入出现卡顿。夹爪的垂向支撑臂做了变截面的加强设计，靠近导杆连接座的位置壁厚加厚，往下延伸到接触轮胎的位置逐渐收窄，既保证了夹持重载轮胎时的结构刚性，不会因为负载出现臂体外张变形，也尽可能控制了整体自重，降低轨道承载的负荷。托住轮胎底部的托盘采用标准木栈板适配尺寸，夹爪抱紧轮胎后抬升的高度刚好让轮胎底部脱离栈板50mm，不会因为抬升过高增加整机重心高度，也能避免横移过程中轮胎底部剐蹭栈板边缘。气动管路的走线全部藏在导杆的安装座空腔内，没有外露的管线拖链，既避免了现场作业时管线被剐蹭破损的风险，也让整体外观更整洁利落，各个铰接点的销轴都做了防脱卡簧设计，长期往复运动不会出现销轴窜动脱落的问题。这套机构可以直接对接车间的高架输送轨道，适配轮胎生产下线后的码垛、仓储转运、出库装车等多环节作业，相比关节式机器人的轮胎抓取方案，轨道式的结构运行路径更固定，防护要求更低，在大流量连续作业的场景下稳定性更突出，维护成本也更低。
