挤出机用20毫米螺杆筒体组件结构设计

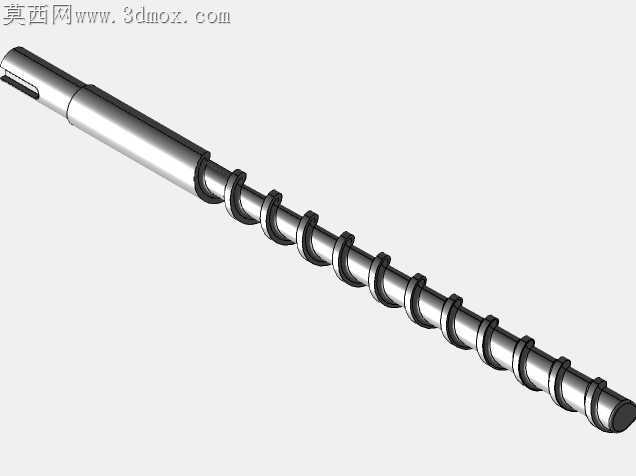

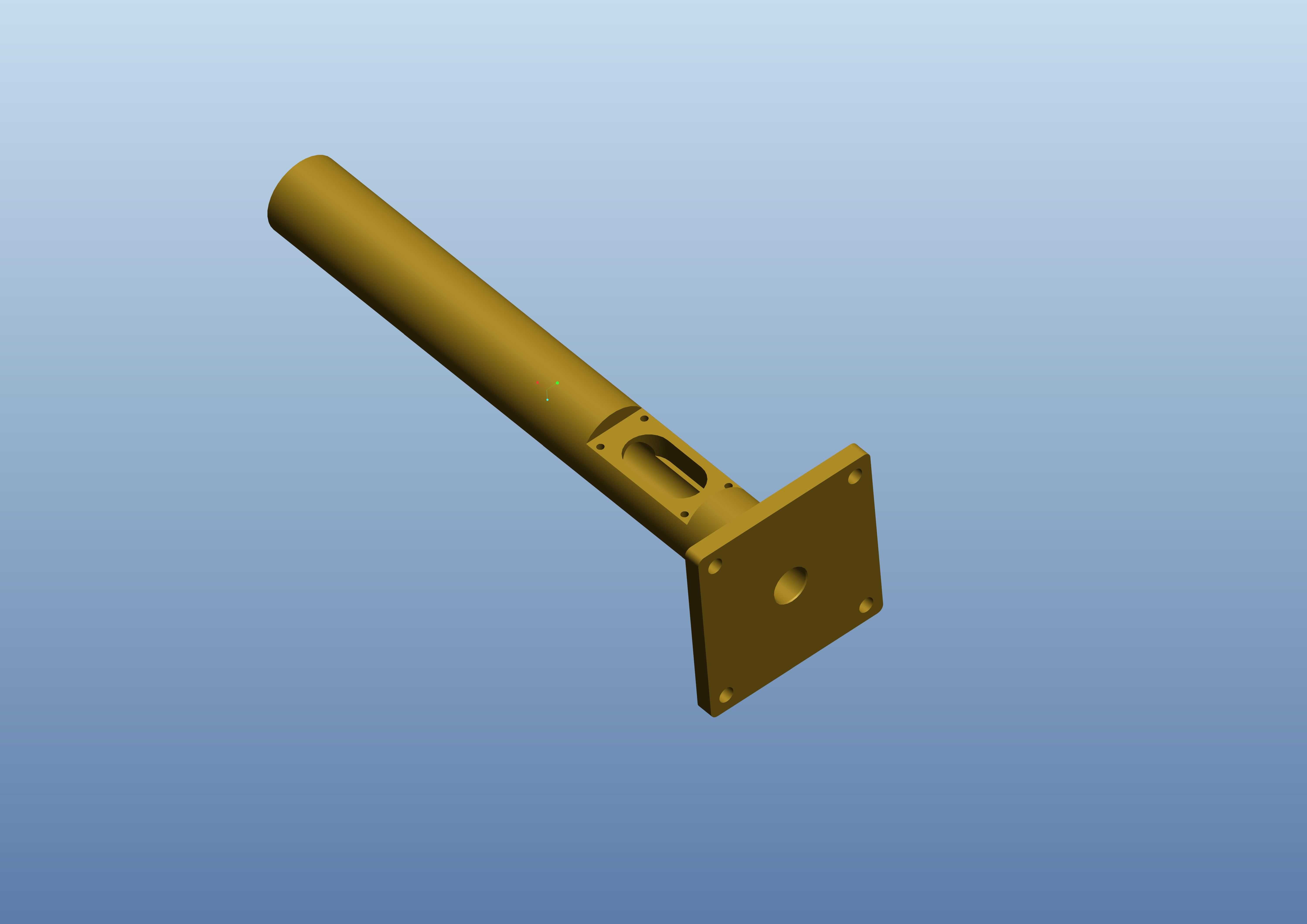

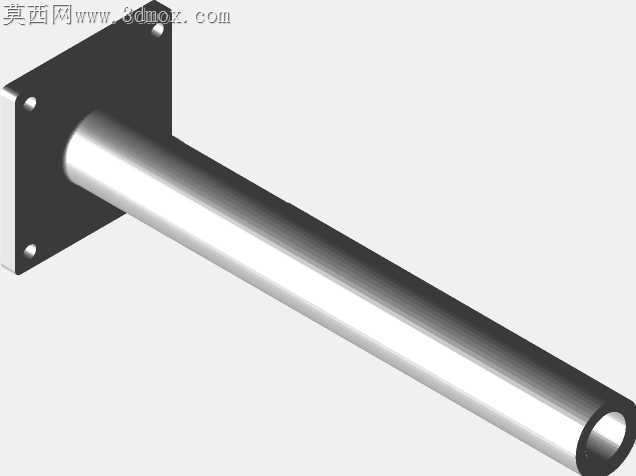

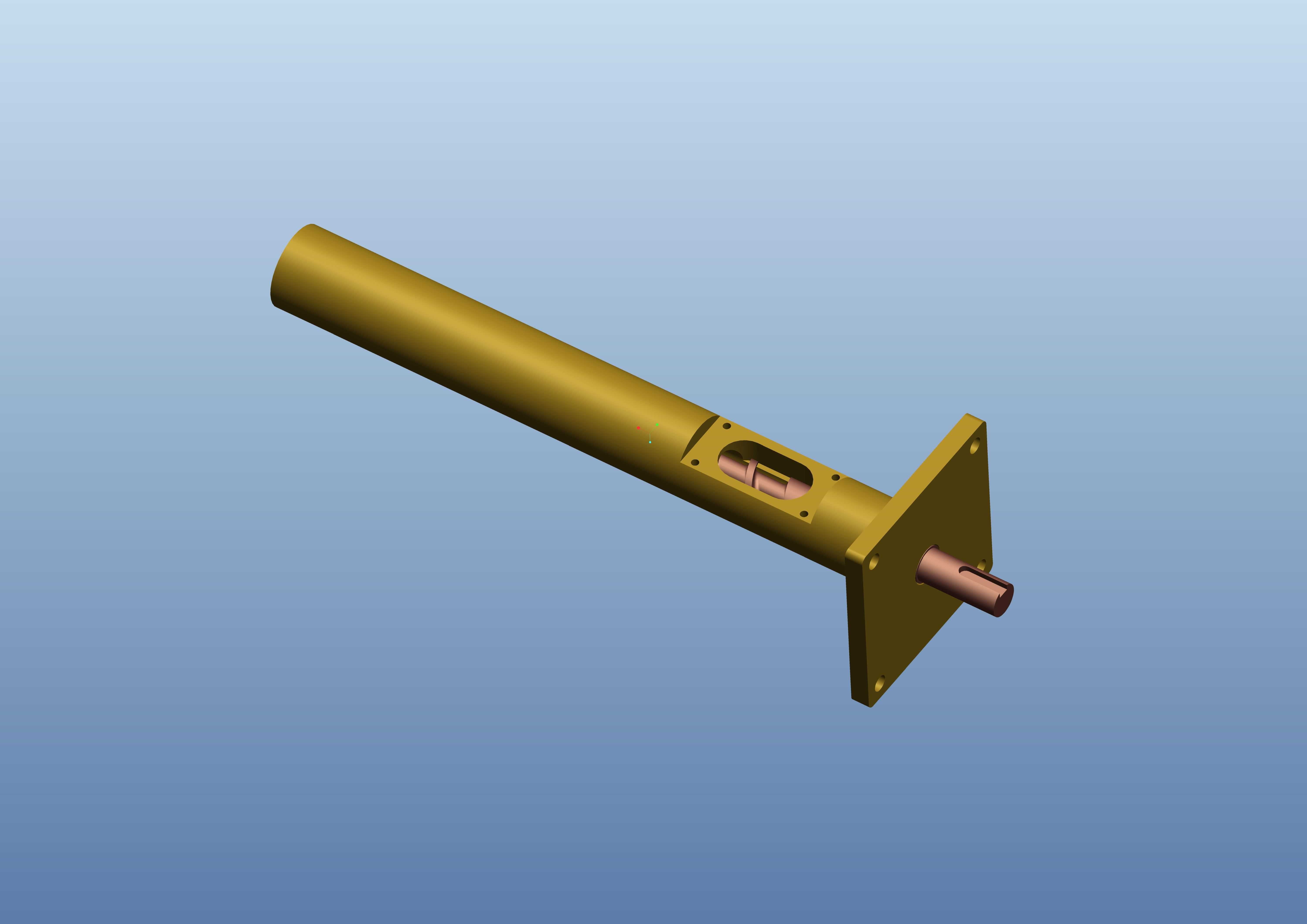

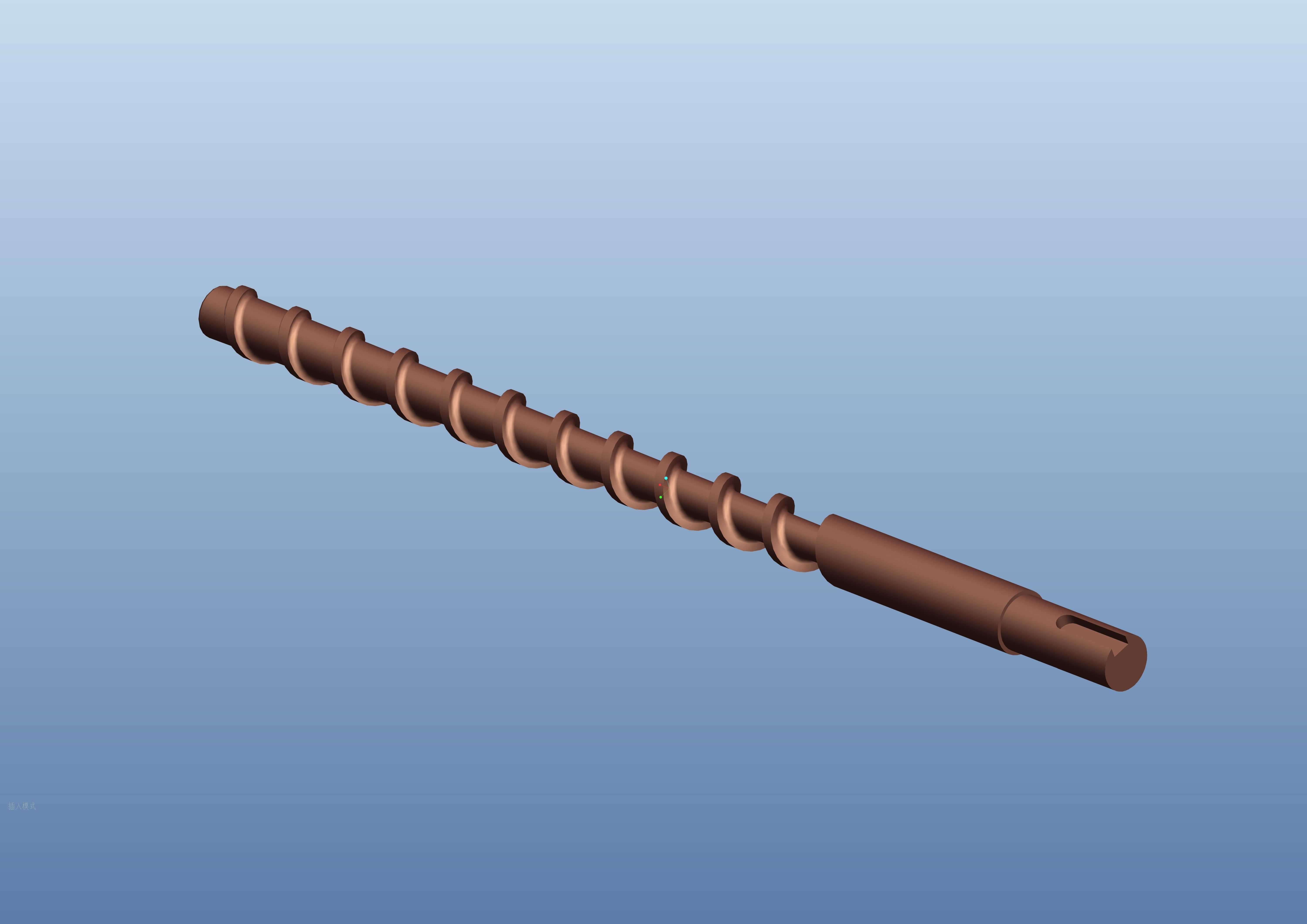

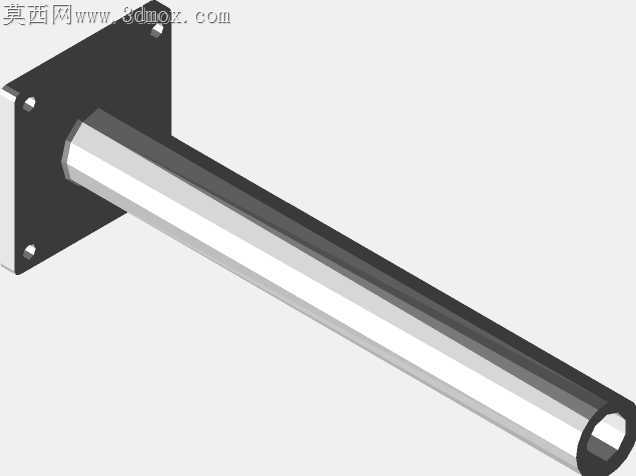

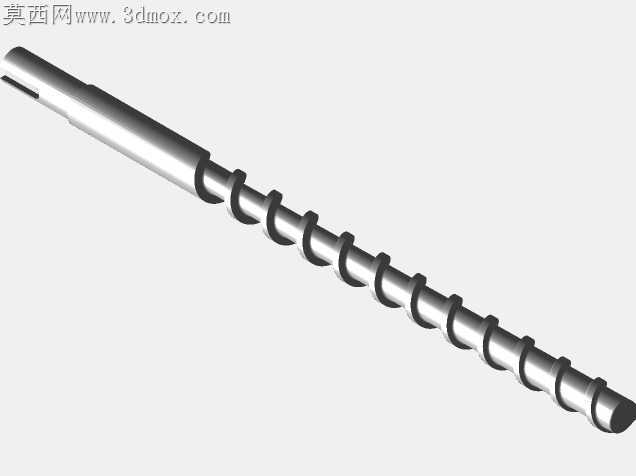

小规格挤出设备的螺杆与筒体配合，最容易被忽略的是进料段的同轴度偏差问题——不少入门设计只关注螺杆长径比参数，却没考虑筒体端部安装法兰与筒体内孔的垂直度公差，实际装配后螺杆转动会出现周期性扫膛，轻则加剧内壁磨损，重则出现物料滞留碳化的问题。这套20毫米规格的螺杆筒体组件，在安装法兰的定位止口处做了0.02毫米的公差带设计，止口端面与筒体内孔的垂直度要求控制在0.015毫米以内，装配时法兰不需要反复刮研调整，就能保证螺杆与筒体的同轴度落在合理区间，避免开机后出现异常摩擦升温。筒体上开设的进料观察窗口，边缘没有做直角锐边处理，而是留了1.5毫米的圆角过渡，一方面是避免进料时颗粒料卡在窗口缝隙里，另一方面也能减少窗口位置的应力集中，毕竟筒体工作时要承受一定的内压，直角缺口很容易在长期热循环下出现微裂纹。螺杆的伸出端没有做过长的悬臂设计，轴颈位置匹配了对应的支撑位，避免螺杆高速转动时出现挠度变形，要知道20毫米直径的螺杆长径比不算小，悬臂过长的话，出料端的径向跳动会直接影响挤出料条的直径均匀性，做小尺寸挤出实验时很容易因为料条粗细不均出现断条问题。筒体与端盖的连接孔采用了沉头孔设计，螺栓锁紧后头部不会突出法兰平面，安装到设备机架时不需要额外加工避让槽，法兰背面还做了0.5毫米的浅凹槽，用来嵌入耐高温密封垫片，锁紧时垫片不会被挤压溢出，能保证筒体尾部的密封效果，避免熔融物料从轴颈缝隙渗漏。进料窗口的位置特意避开了螺杆的压缩段起始点，不会因为窗口开设削弱筒体的承压强度，窗口的倾斜角度顺着螺杆进料的旋向做了微调，物料靠自重落入时能直接被螺杆螺棱带入，不会在窗口位置出现架桥堵料的情况。螺杆表面的粗糙度要求控制在Ra0.8以内，筒体内壁做了对应的氮化处理建议，两者配合的间隙控制在单边0.08-0.12毫米，既不会因为间隙过大出现物料回流，也不会因为间隙过小导致热胀后出现抱死，这个间隙值是针对小直径螺杆的常用工程塑料加工特性调整的，适配常见的PLA、ABS等热塑性材料的挤出工况，不需要额外修改就能直接用于桌面级挤出设备或者小型实验挤出线的组装调试。
