MG90S金属齿轮舵机结构尺寸参考

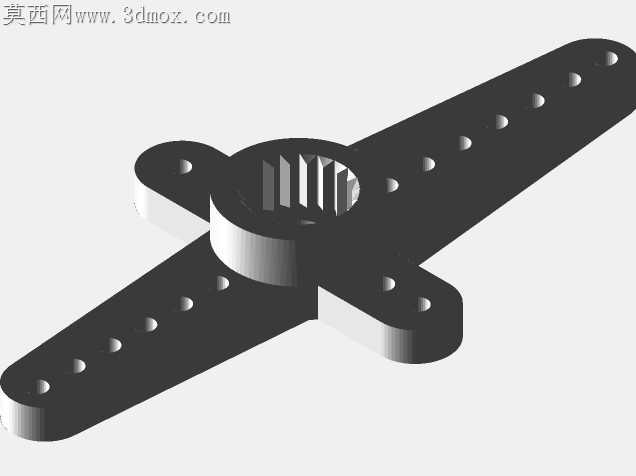

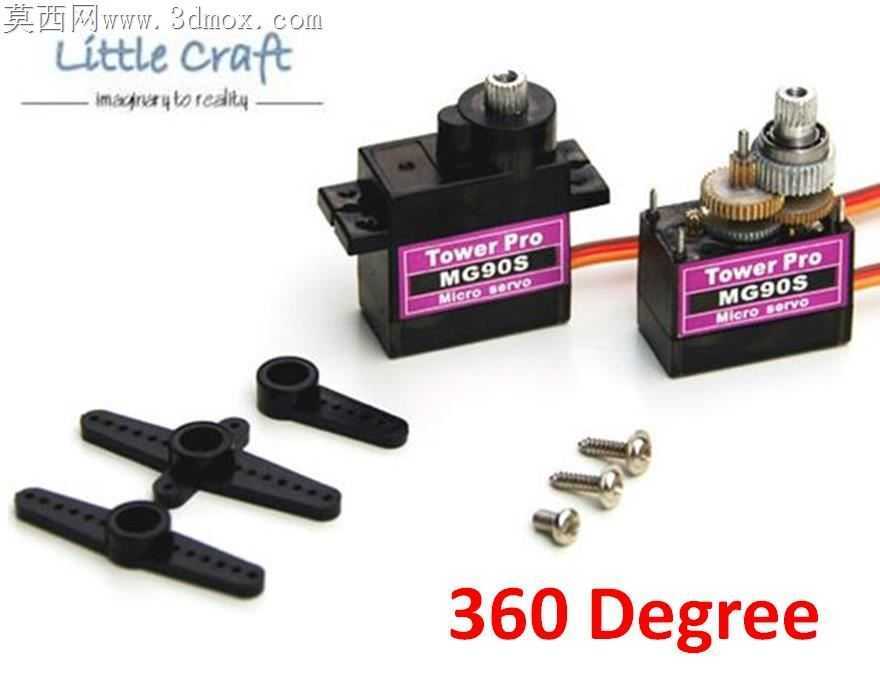

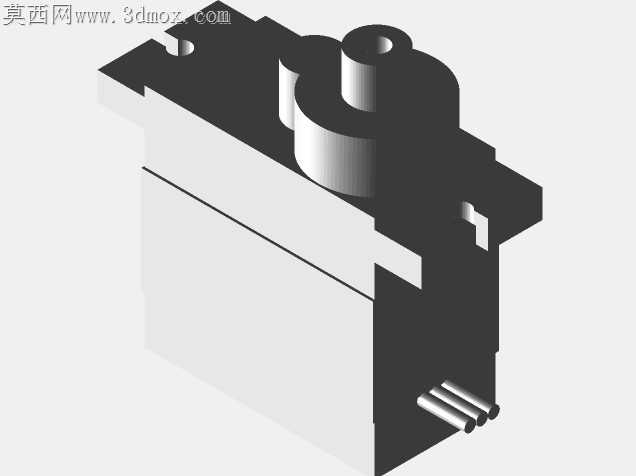

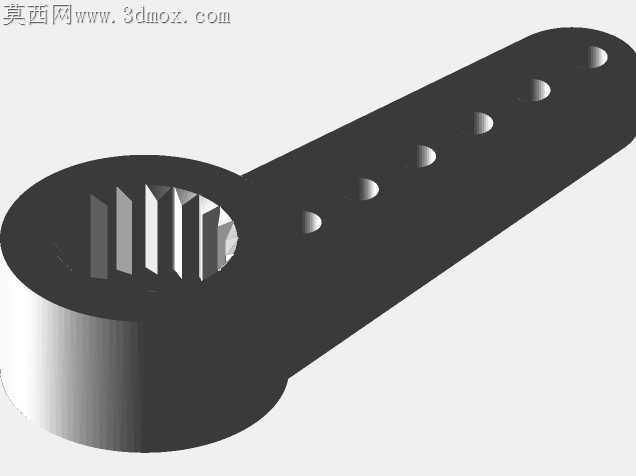

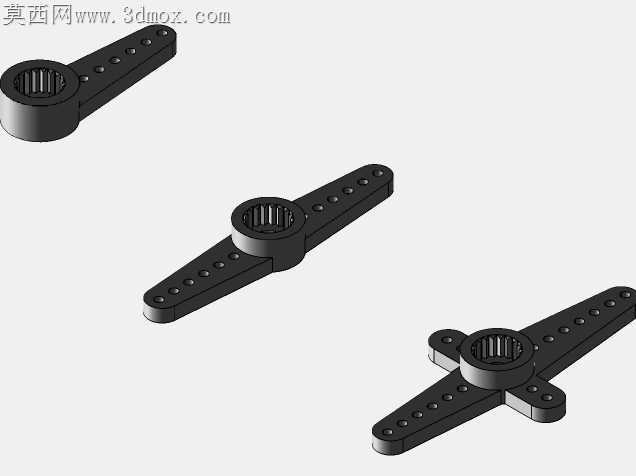

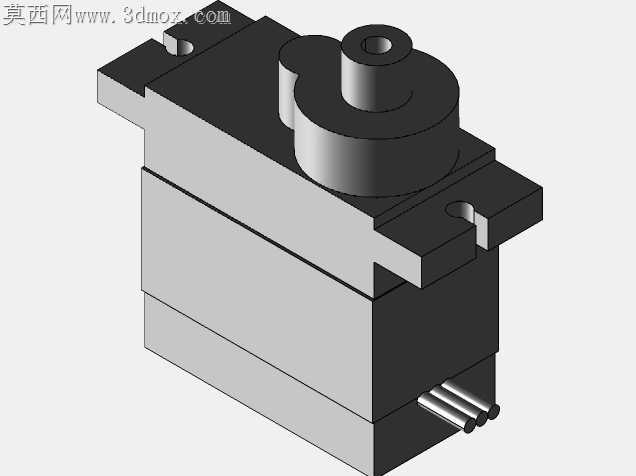

小型航模与桌面机器人装配场景里，舵机安装孔位偏差、输出轴同轴度误差是最常见的装配隐患，很多新手在做结构适配时直接照搬网络流传的简化版舵机模型，打印出来的安装座要么卡不进舵机本体，要么摇臂转动时蹭到安装座侧壁，甚至出现输出轴受力偏载导致齿轮扫齿的问题。这套MG90S舵机的尺寸参考模型，完全围绕装配适配的实际需求做还原，没有做过度的外观简化，连舵机外壳的分型线、输出齿的齿形细节、固定耳的安装孔倒角都做了对应还原。舵机上下壳体的配合止口位置留了0.1mm的公差间隙，做结构设计时不用再额外给配合面留余量，直接调用就能匹配实际零件的装配公差。输出轴的金属齿轮齿距完全对照实物测绘，配套的不同规格摇臂孔位和舵机输出齿的配合间隙控制在0.05mm，既不会出现装配过紧压裂塑料摇臂的问题，也不会因为间隙过大出现传动虚位。配套的固定螺丝模型还原了实物的螺纹牙距和头部沉台尺寸，设计安装座的沉孔时可以直接参考螺丝头部的直径与深度，避免出现螺丝锁附后头部突出刮碰周边结构的问题。很多人做舵机适配时容易忽略舵机出线口的位置与线径，这套模型里把出线口的凸台结构、导线的直径都做了还原，设计走线槽时可以直接避让出线位置，不会出现导线被壳体挤压破皮短路的风险。360度版本的舵机和普通180度版本的外壳尺寸完全一致，只是内部限位结构做了改动，这套模型的外部尺寸可以通用两种版本的舵机安装适配，不用重复建模。舵机固定耳的厚度、安装孔的中心距都经过多次实物比对，孔位中心距误差控制在0.02mm以内，做碳纤或者玻纤安装板的孔位设计时，直接调用孔位坐标就能直接加工，不用反复打样调整孔位。摇臂的不同安装孔位间距也对照实物做了还原，做连杆传动结构时可以直接选取对应孔位计算传动比，不用再手动测量孔距。很多简化模型会把舵机外壳的圆角做的过大，导致设计出来的安装仓内部空间冗余，这套模型的外壳圆角完全对照实物测绘，能最大化压缩安装仓的占用空间，让小型机器人或者航模的内部结构更紧凑。输出轴顶部的一字槽结构也做了还原，调试舵机中位时可以直接用螺丝刀卡进槽位调整，不用额外拆摇臂就能校准中位，结构设计时预留对应的操作空间即可。
