汽车传动系统差速齿轮结构设计方案

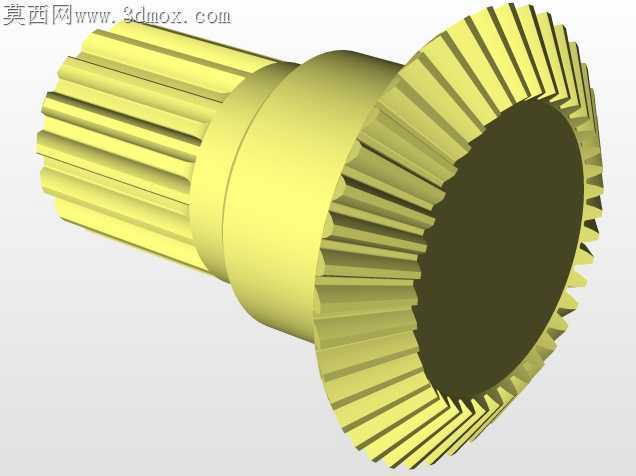

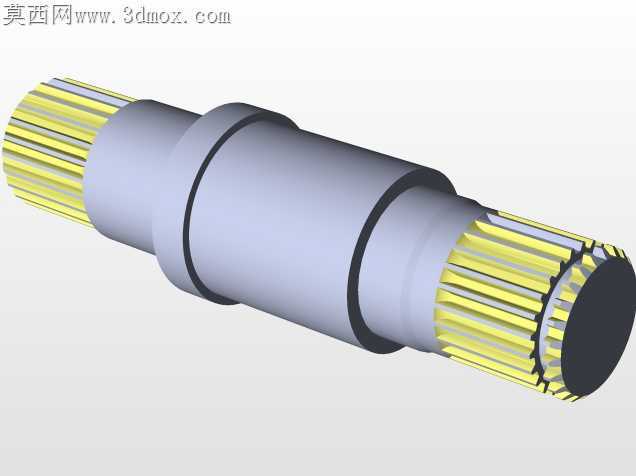

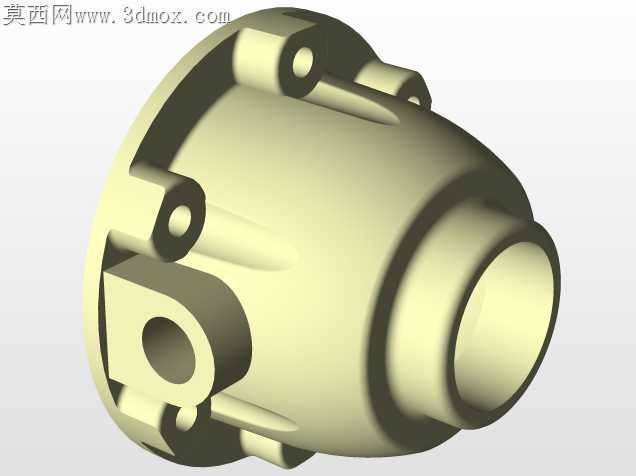

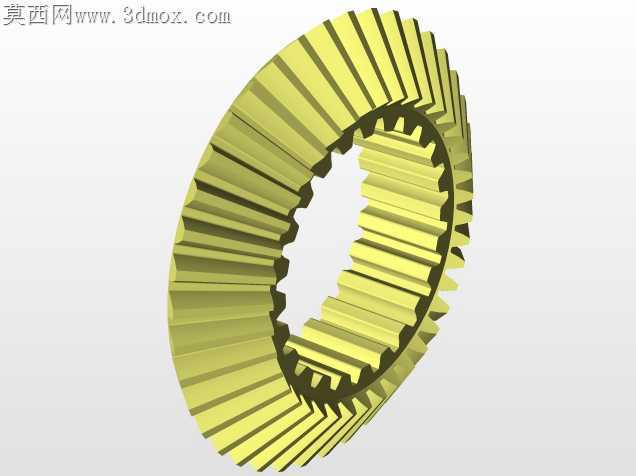

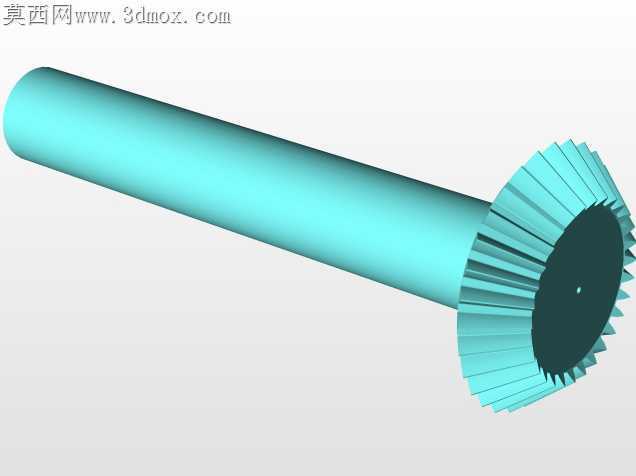

差速器壳体与行星齿轮轴的配合间隙长期是量产装配的高频痛点，过盈量偏大时压装过程易造成壳体轴承位形变，直接影响后续与主减从动齿的同轴度，过松则会在频繁扭矩换向的工况下出现轴体窜动，行星齿轮偏磨的故障里程会缩短近四成。这套差速齿轮的结构在十字轴与壳体的配合段做了微段环槽设计，压装时环槽可容纳少量润滑脂形成装配缓冲，同时预留的微量形变空间能抵消壳体铸造时的局部壁厚差，不用额外增加精加工工序就能把配合公差带控制在合理区间。行星齿轮与半轴齿轮的啮合齿面做了修形处理，齿顶位置的微量卸荷能避免车辆急转弯时轮速差过大造成的齿端冲击，很多原厂差速器在重载越野工况下打齿，问题往往出在齿端未做卸荷，瞬时冲击载荷直接作用在齿尖薄弱位置。十字轴的四个轴颈与行星齿轮内孔的配合，没有采用全段等直径设计，靠近轴根的位置做了0.02mm的直径递减，能避免齿轮在长期摆动磨损后出现卡滞，哪怕润滑脂出现局部劣化，齿轮也能顺畅绕轴转动完成差速动作。半轴外端的花键段做了齿向修鼓，和半轴法兰配合时能抵消装配时的微小角度偏差，不会出现花键局部应力集中造成的断齿问题。差速器壳体上的润滑油道开孔位置对准行星齿轮的啮合侧，车辆行驶时飞溅的润滑油能直接顺着油道冲到啮合齿面，不用额外设计导油板就能保证极限工况下的润滑效果，减少了零件数量也降低了装配复杂度。壳体与主减从动齿连接的法兰面做了浅环纹设计，连接螺栓拧紧后法兰面的摩擦力能提升近三成，大扭矩输出时不会出现连接面打滑移位的问题。行星齿轮背面的止推垫片位置预留了0.1mm的轴向间隙，既能保证齿轮转动时的灵活度，又能限制齿轮的轴向窜动量，避免啮合间隙过大造成的传动异响。
