花瓣形加强筋结构塑料盛接碗设计

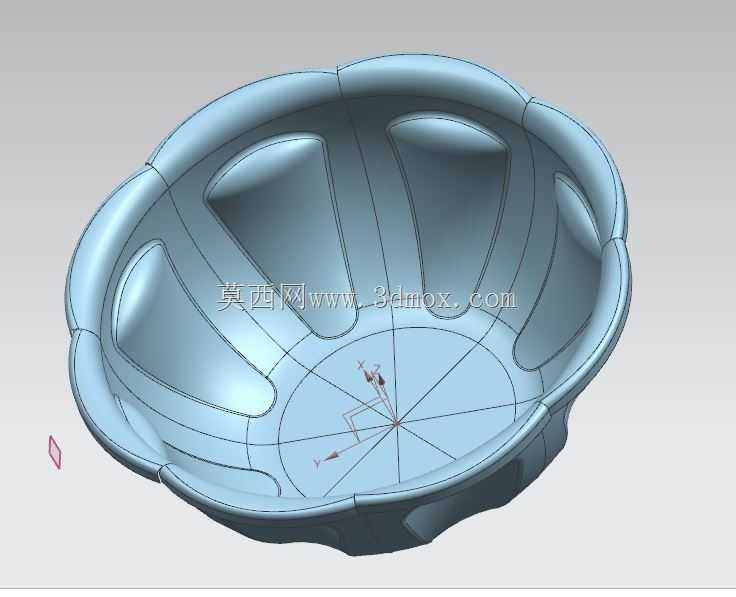

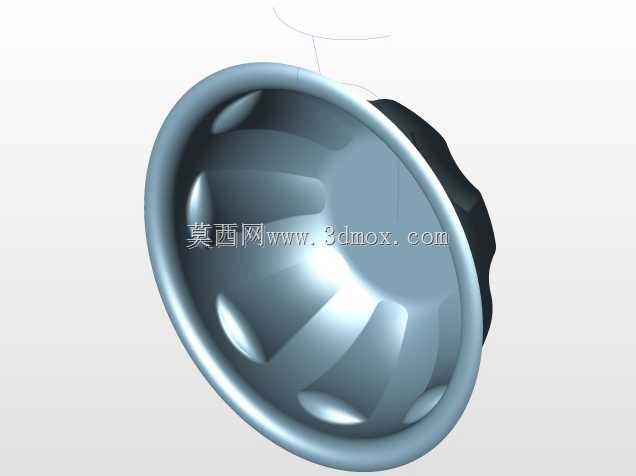

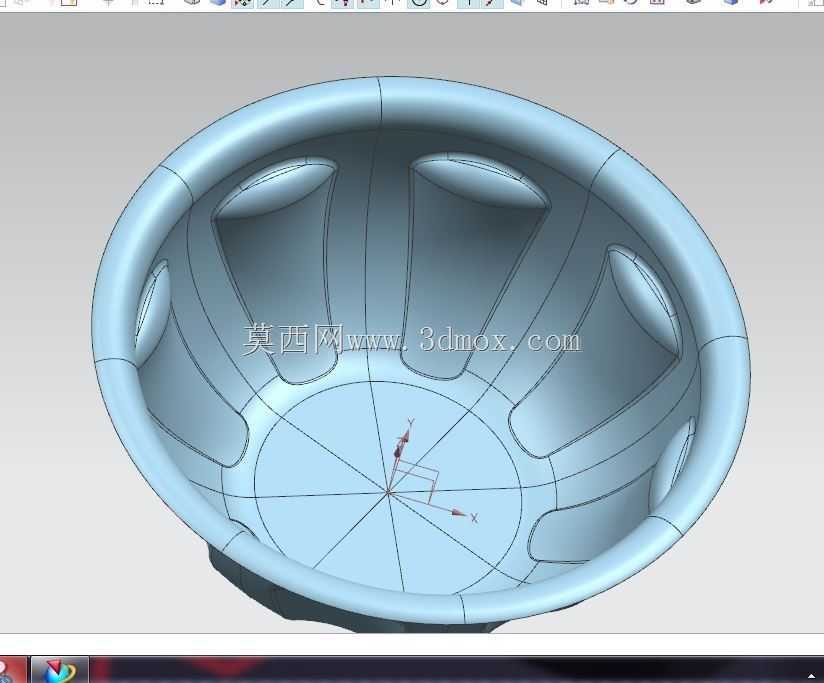

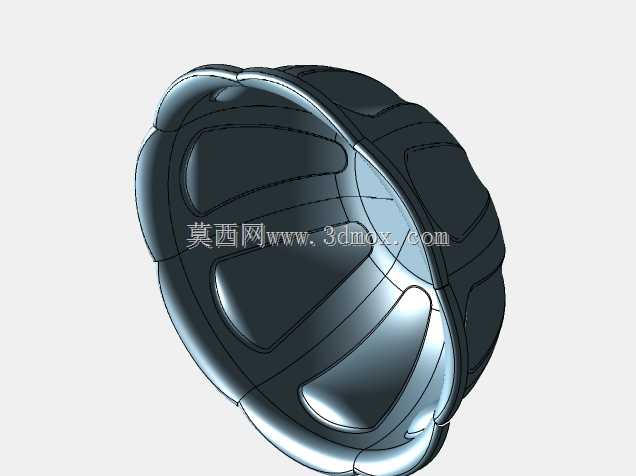

　　日常餐饮场景、小型物料分装工位中，这类带内加强筋的花瓣形塑料碗是兼顾结构强度与外观辨识度的实用塑件，和普通光滑内壁的薄壁塑料碗不同，该结构在盛放温度稍高的流质食物、或是小颗粒工业分装物料时，不会因为侧壁受力不均出现过度形变，端拿过程中的抗扭表现也更稳定。从结构设计逻辑来看，碗体整体采用回转类基础造型，口沿做花瓣状外展翻边，翻边厚度比侧壁厚1.2mm左右，既能够提升口沿的抗磕碰能力，也能在堆叠收纳时形成稳定的限位台阶，避免同规格碗体嵌套过紧难以分离。内壁均匀分布的八道径向加强筋从碗底中心位置一直延伸到接近口沿的位置，筋条采用圆弧过渡设计，没有尖锐棱角，一方面可以在不增加整体壁厚的前提下大幅提升碗体侧壁的径向抗形变能力，

　　减少薄壁塑件注塑过程中的翘曲变形概率，另一方面筋条的圆弧曲面也不会形成清洁死角，日常使用后冲洗无残留。碗底做了内凹的平底结构，放置在平面上时接触环宽度控制在3mm，既保证放置稳定性，也能减少底部和接触面的吸附力，端拿时不会因为负压出现连带抬升的问题。设计过程中需要重点把控壁厚的均匀性，整体壁厚控制在1.5mm，加强筋位置的厚度不超过主体壁厚的0.6倍，避免注塑成型时出现缩痕影响外观；内壁所有转角都做R1以上的圆角过渡，既符合食品接触类塑件的安全要求，也能减少注塑过程中的应力集中，降低塑件受外力开裂的风险。安装与使用边界上，该碗体的最大外径为常规家用饭碗尺寸区间，高度与直径比例控制在0.45，盛放液体时的容量符合单人份餐食的盛装需求，

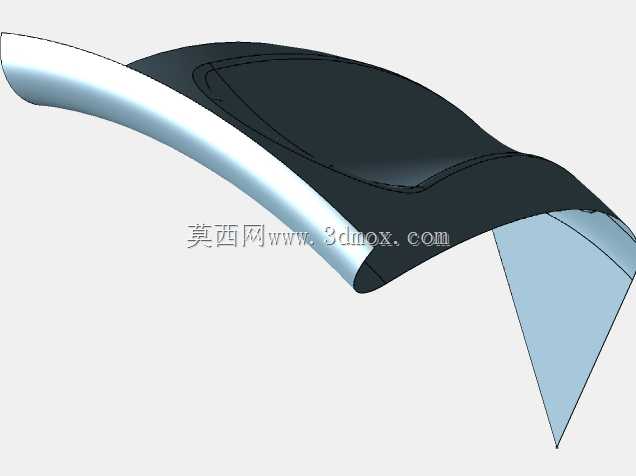

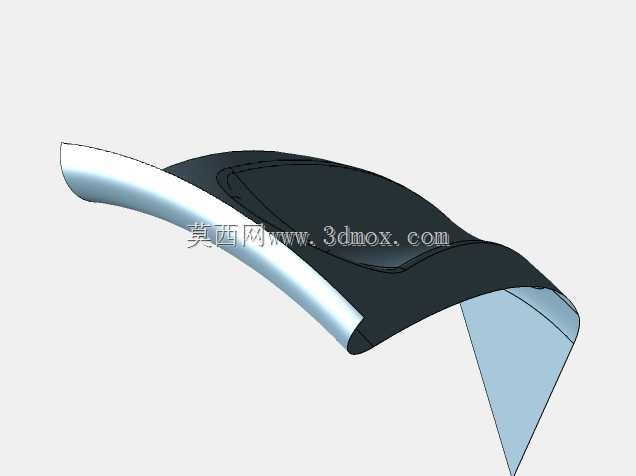

　　花瓣形的口沿设计也可以作为临时的倾倒流道，倒出流质内容物时不容易沿外壁洒漏。这类结构的塑件除了日常餐饮场景使用，调整材质为防静电PP后也可以用于电子装配工位盛放小型螺丝、电子元器件，加强筋结构能够提升侧壁刚性，即使盛放满装的小金属零件也不会出现侧壁鼓胀变形，长期反复使用的抗疲劳表现优于普通光滑薄壁碗。建模过程中优先采用回转曲面生成基础碗型，再通过阵列特征生成内壁的加强筋结构，最后通过布尔运算合并整体，所有曲面都做G1连续过渡，保证后续导出的模型可以直接用于模具分模设计，不需要额外修补破面。
