四缸发动机侧置式排气歧管结构设计

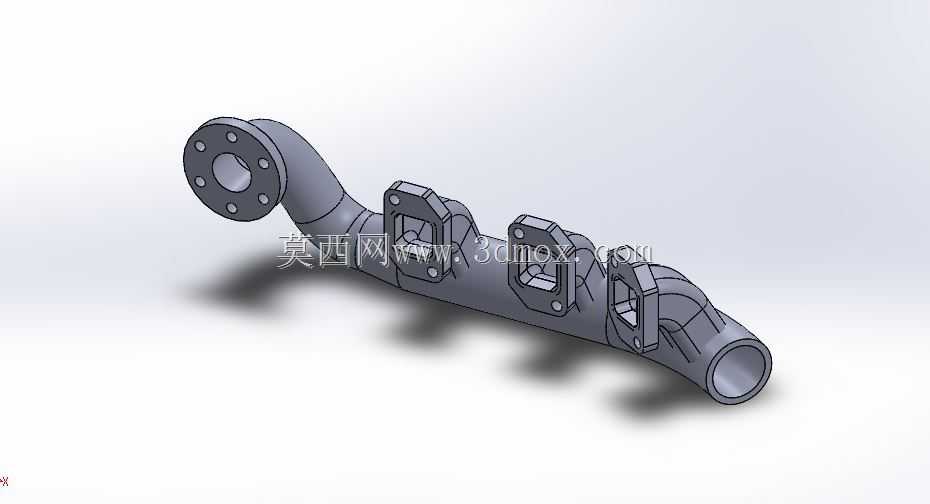

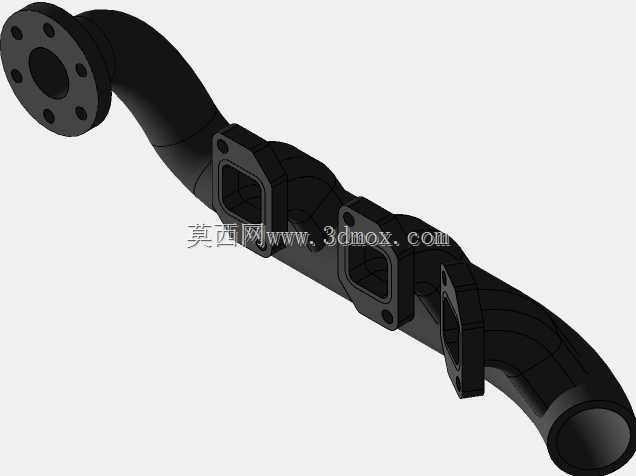

　　这款排气歧管主要适配直列四缸内燃发动机，在乘用车、小型工程机械的动力系统中承担排气导流的核心作用，安装位置位于发动机缸盖排气侧，与缸盖排气道直接对接，将各气缸燃烧后产生的高温废气有序汇集，输送至下游三元催化器、排气消声系统，避免各缸排气气流相互干扰，直接影响发动机的充气效率与排气背压表现。从结构设计来看，整体采用弯管融合式流道布局，四个进气接口沿管身轴向等距排布，每个接口都设计了带螺栓过孔的安装法兰面，法兰面加工有定位凸台，与缸盖排气道口贴合时可保证密封可靠性，避免高温废气泄漏；管身末端为圆形出气接口，同样采用法兰连接结构，可与下游排气前段管路快速对接，接口处的密封面平面度要求控制在0.1mm以内，防止长期高温工况下出现密封失效。

　　设计过程中优先考虑了气流平顺性，各缸流道长度做了等长化处理，减少不同气缸排气时的气流干涉，降低排气阻力，管身的弯曲弧度经过曲率优化，避免出现直角转折造成的气流滞止区，减少积碳堆积的可能。安装边界方面，四个进气法兰的螺栓孔位间距严格匹配对应缸盖的排气道安装孔距，整体安装后横向占用空间适配常规1.5L-2.0L排量直列四缸发动机的舱内布局，不会与周边的发动机悬置、冷却管路、线束支架产生运动干涉；管身壁厚均匀，兼顾高温结构强度与轻量化需求，铸造后流道内壁做平滑处理，降低气流摩擦阻力。实际使用中，这类歧管需要承受800-900℃的持续高温排气冲刷，因此结构上在各法兰与管身的衔接位置做了圆弧过渡，减少应力集中，

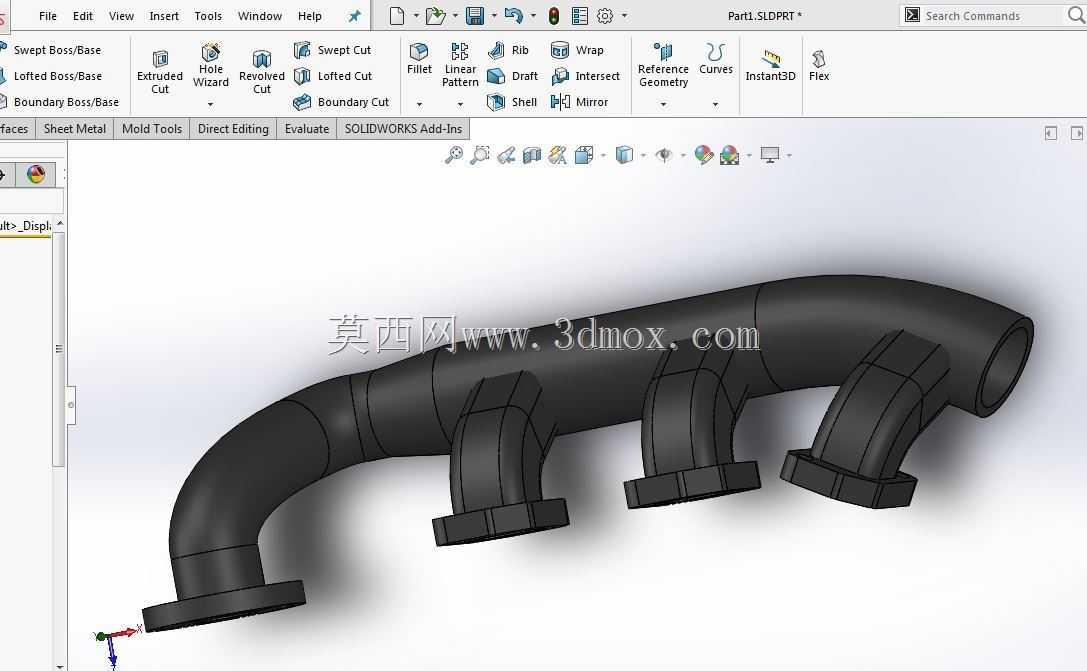

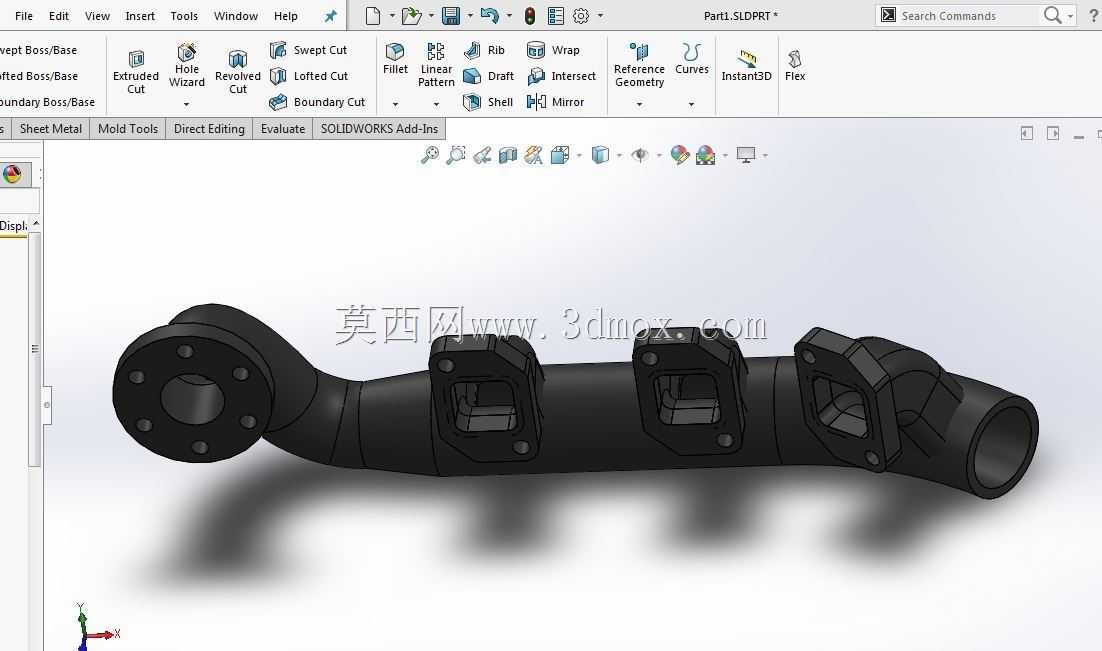

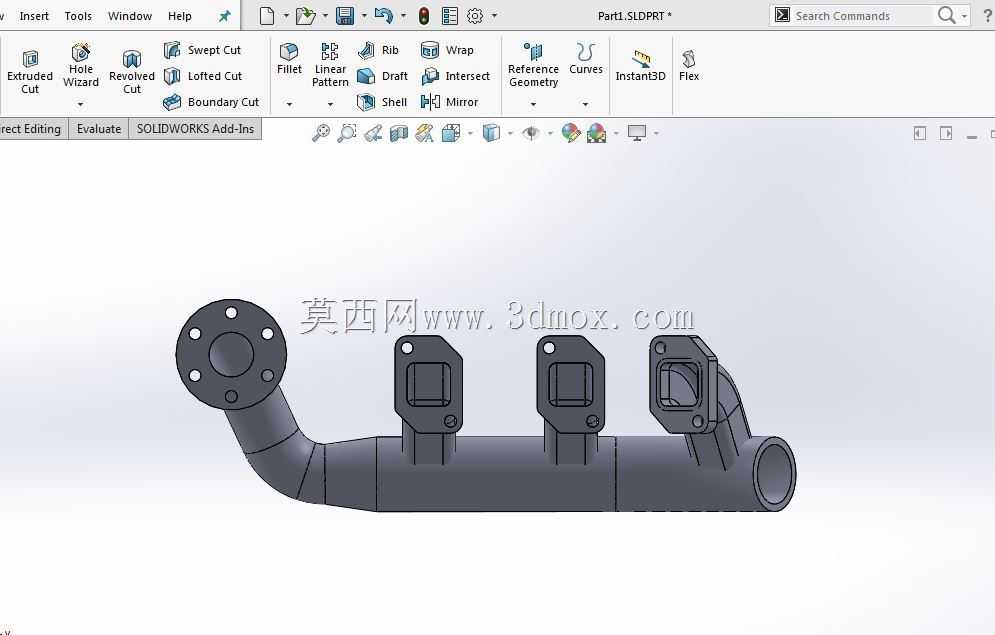

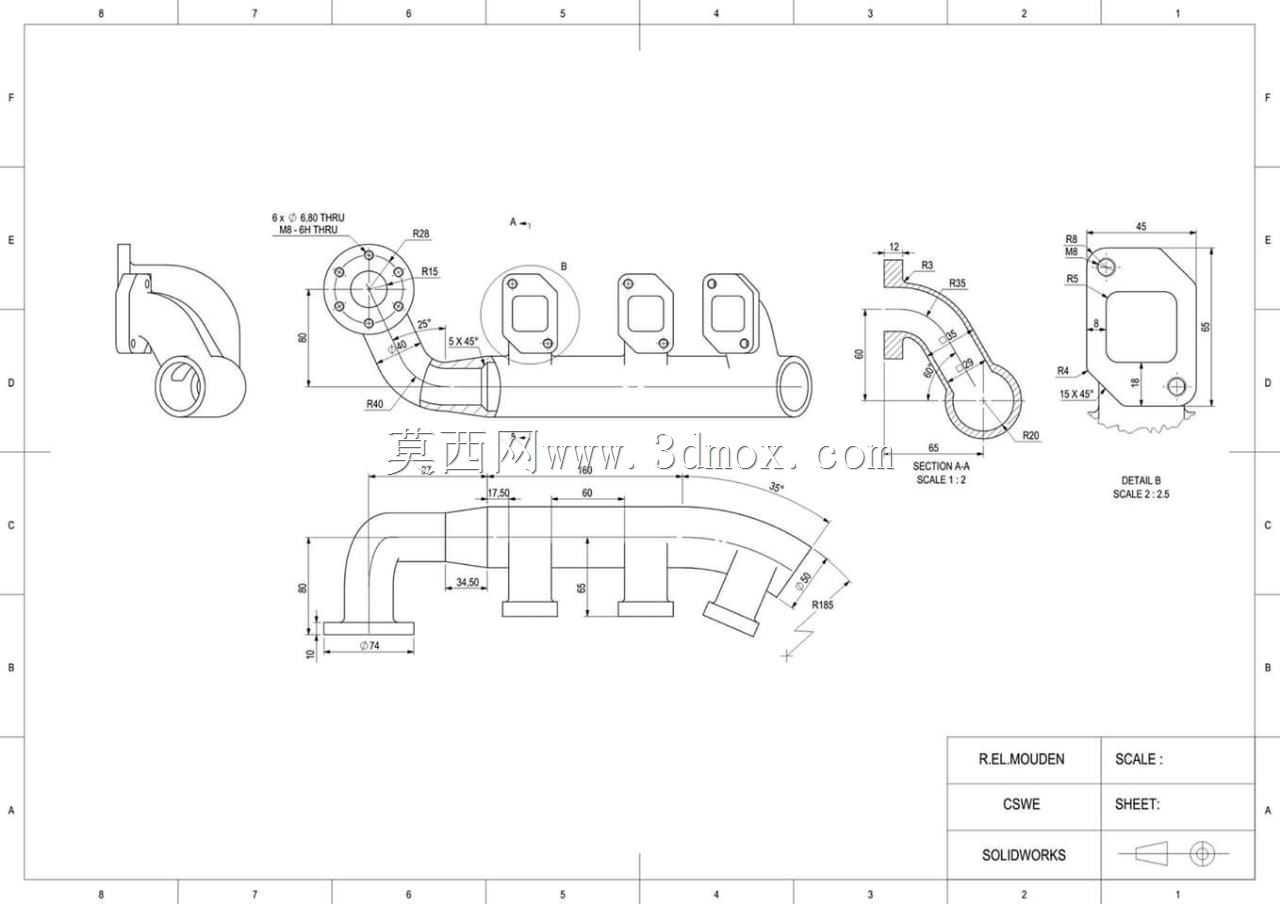

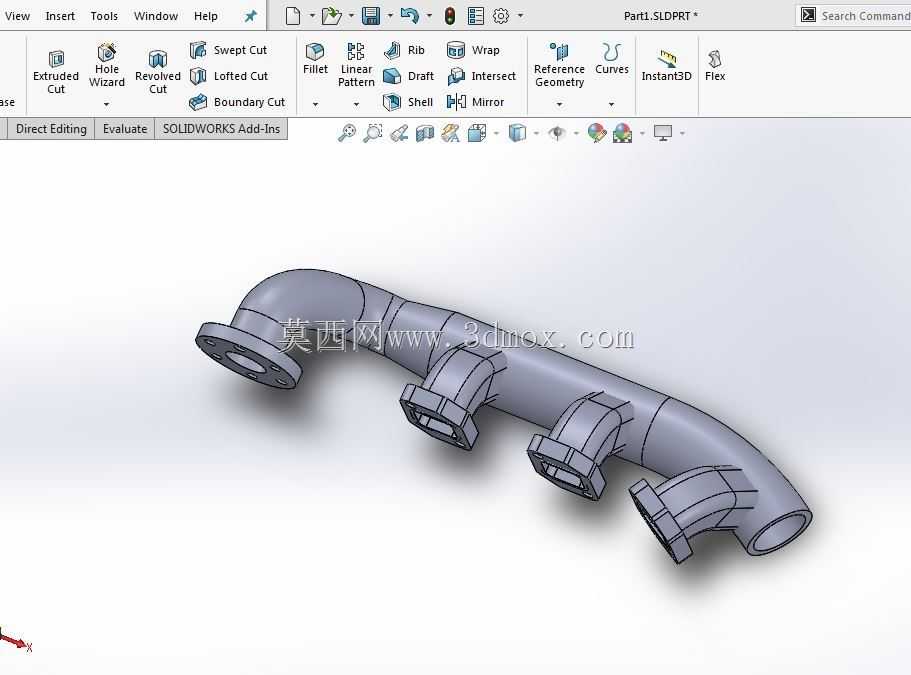

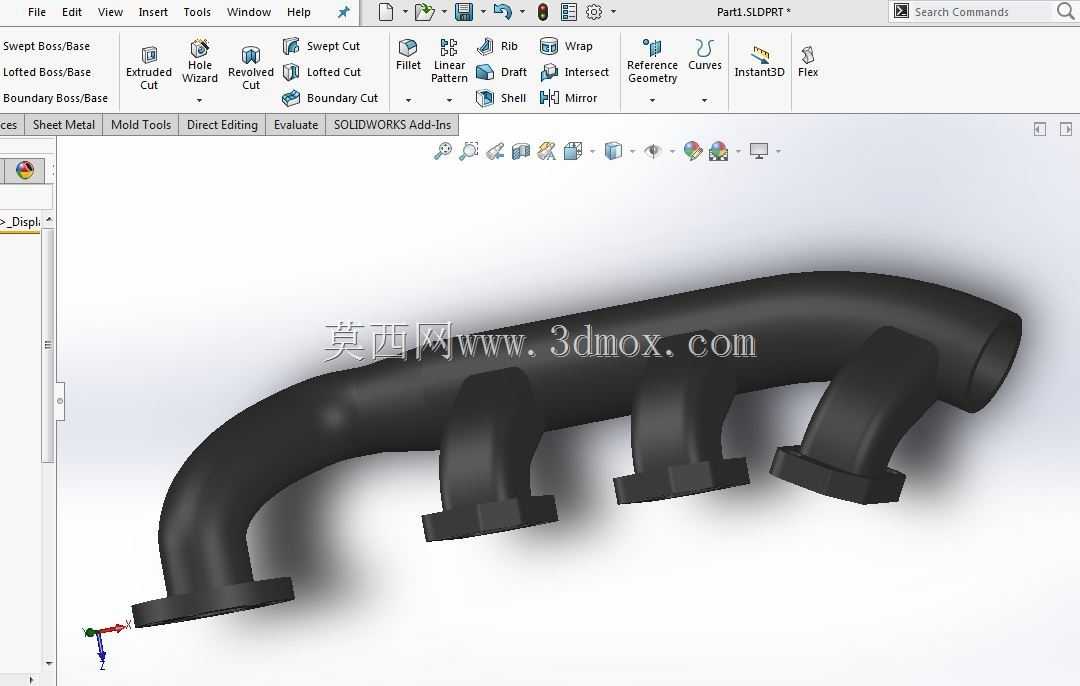

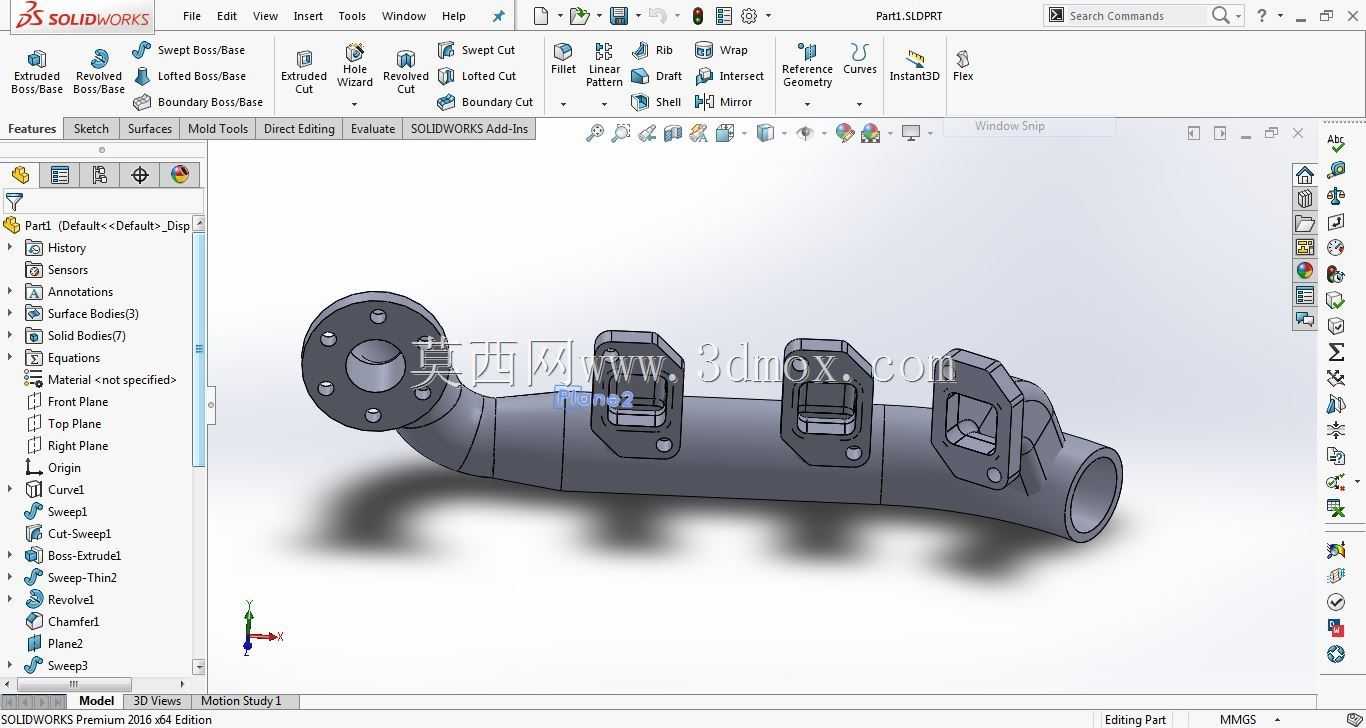

　　避免长期热胀冷缩循环下出现开裂问题；进气法兰面的螺栓孔采用沉孔设计，安装时螺栓头部不会突出法兰面，保证贴合紧密，出气端法兰的孔径匹配常规排气前管的通径，保证废气排出通畅，不会因为通径突变产生额外的排气阻力。建模过程中对各安装面的配合公差做了对应预留，法兰面的安装孔位同轴度、位置度都符合动力总成零部件的装配公差要求，可直接用于后续的铸造工艺开模、装配干涉校验以及排气系统流场仿真分析的基础数模使用。
