斜向异径法兰连接管路转接件结构

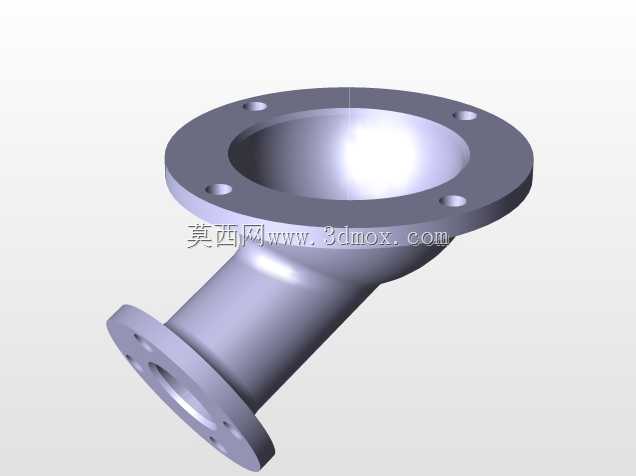

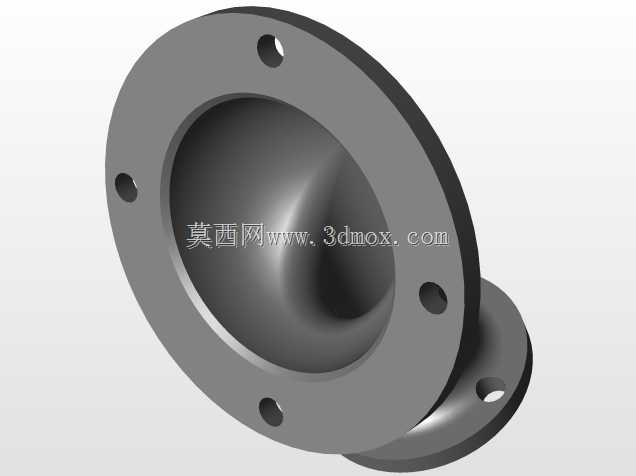

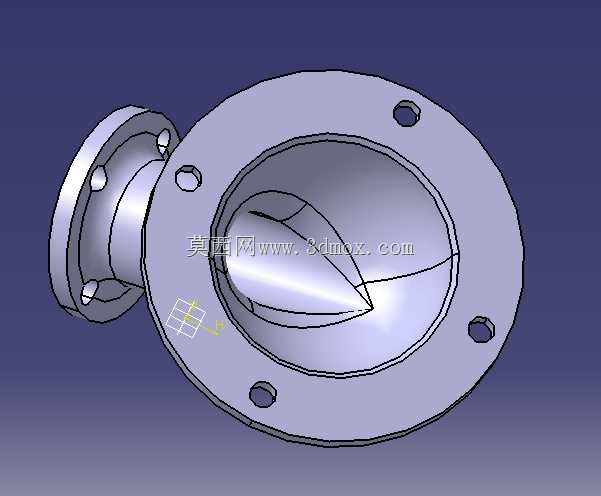

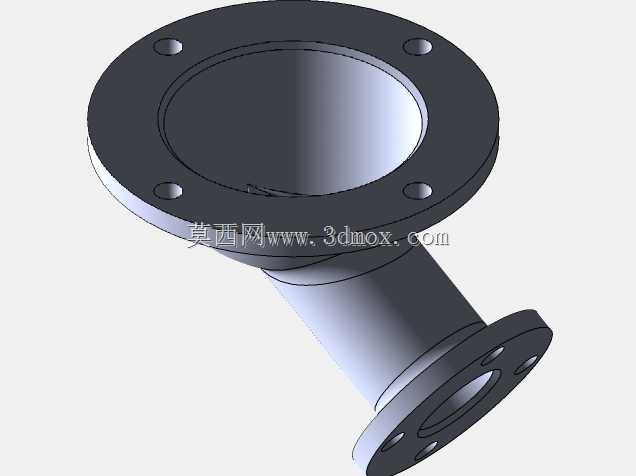

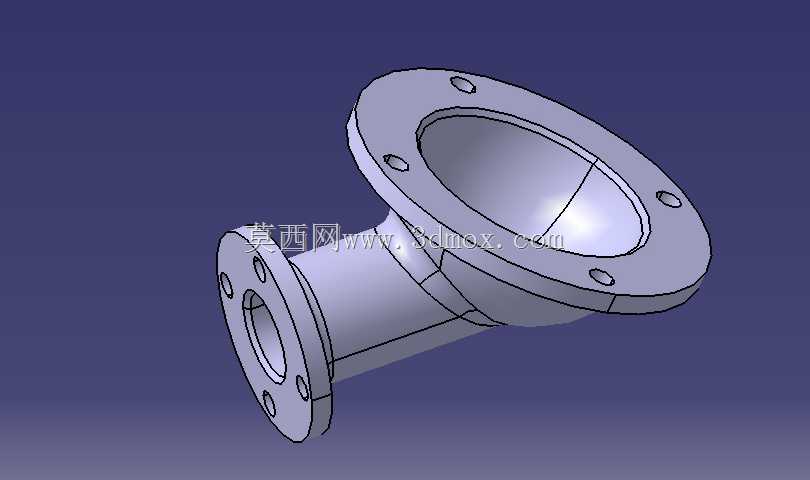

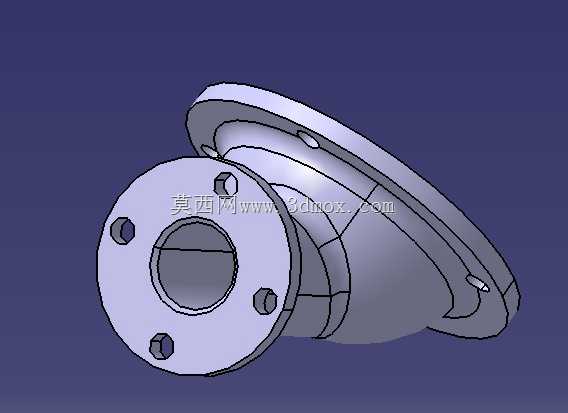

　　这类斜向异径法兰转接件，常应用在管路布局存在空间角度偏移的流体输送场景中，不管是工业给排水管线、低压气动回路还是小型化工介质输送支路，当两段管路的轴线存在固定夹角、且两端通径不一致无法直接对接时，就需要这类零件完成方向转换与通径过渡，避免管路强行弯折造成的流阻骤升、局部应力集中问题。从结构设计逻辑来看，零件两端均采用带安装孔的法兰盘结构，大端法兰盘直径更大，沿圆周均匀分布4个螺栓过孔，用于和大口径管路端的配对法兰贴合锁紧，安装时孔位需与配对法兰的螺栓孔完全对中，贴合面需根据输送介质的压力等级选配密封垫片，保证连接位置无渗漏。小端法兰盘尺寸更小，同样沿圆周布置安装孔，用于对接小口径侧的管路或设备接口，

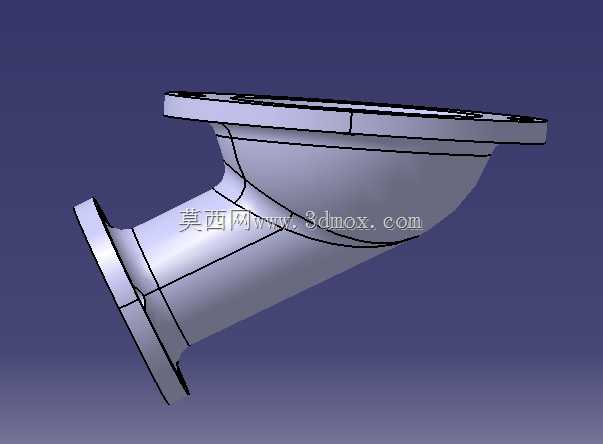

　　两端法兰之间通过锥度过渡段加斜向直管段连接，过渡段的锥角设计需要兼顾流道平滑性与结构强度，避免介质在变径位置形成涡流造成压损，同时斜向段的轴线夹角是整个零件的核心参数，建模时需要先确定两端法兰的安装基准面，再通过空间角度约束确定中间连接段的走向，保证两端法兰的安装面平行度、螺栓孔位置度符合装配公差要求。实际选型应用时，需要先确认两端对接管路的公称通径、法兰的螺栓孔分布圆直径、孔位数量与孔径，再核对现场安装空间内两端管路的轴线夹角是否与零件的斜向角度匹配，避免安装时出现法兰错位无法锁紧的问题。零件的壁厚设计需要结合输送介质的工作压力核算，低压工况下壁厚满足结构刚性即可，若应用在有压力脉冲的气动或液压回路中，

　　还需要在斜向段与法兰的衔接位置做圆角过渡，降低应力集中系数，避免长期交变载荷下出现焊缝或本体开裂的问题。建模过程中需要先绘制两端法兰的草图，分别定义两个法兰的基准面空间位置，再通过放样特征生成中间的过渡流道外壁，抽壳后完成螺栓孔的阵列，最后对所有锐边做倒钝处理，避免安装时划伤操作人员或密封件。这类零件的安装边界需要注意，大端法兰外侧需要预留足够的螺栓拆装空间，小端法兰侧同样要预留扳手操作空间，斜向段的外轮廓不能与周边的管线、支架产生干涉，装配完成后需要做密封试压，确认连接位置无渗漏后再投入正式使用。
