四缸发动机排气歧管结构设计

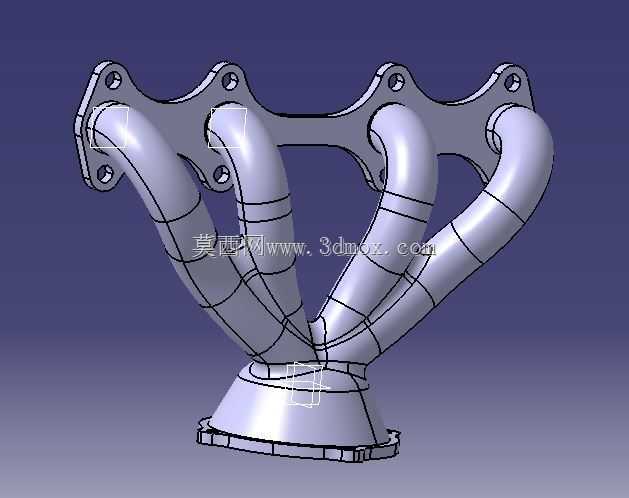

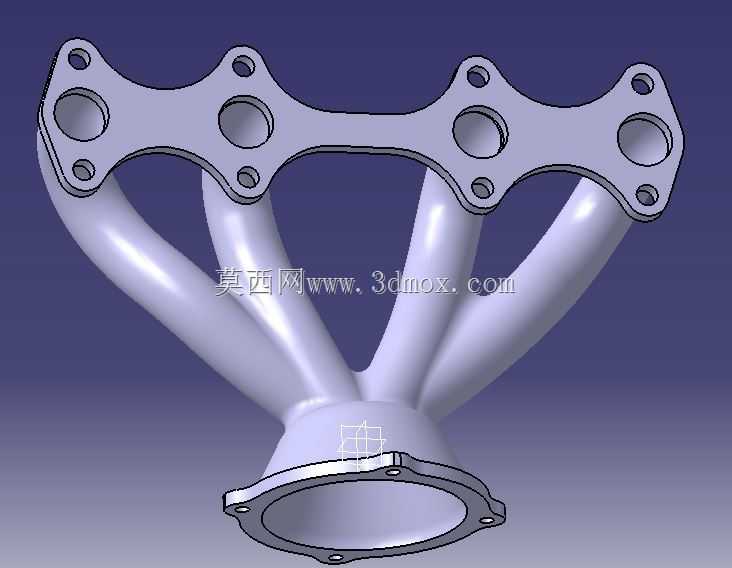

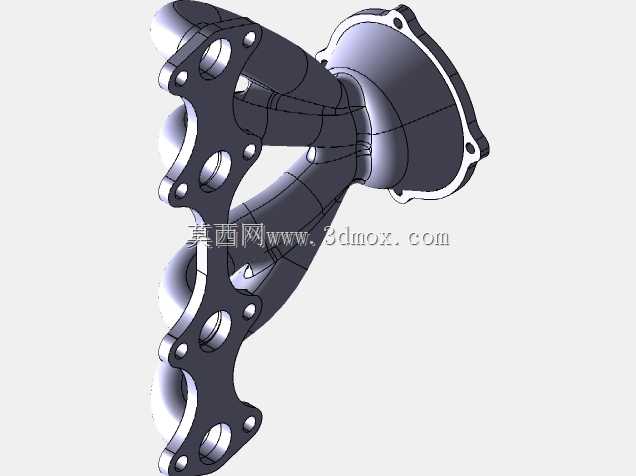

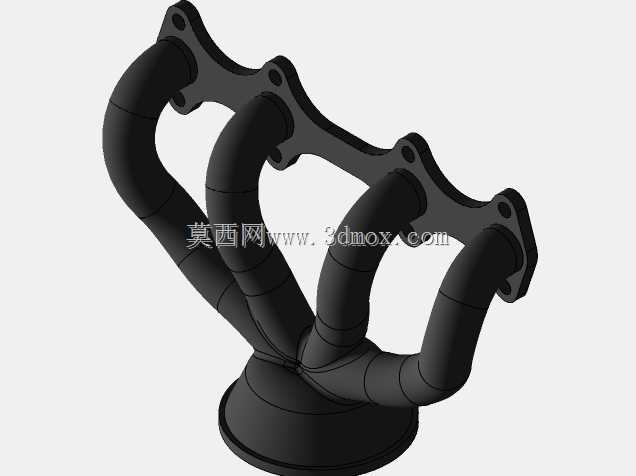

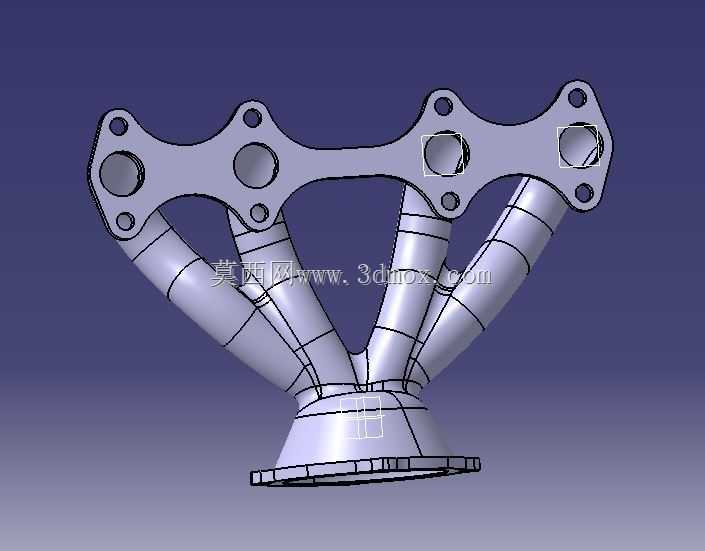

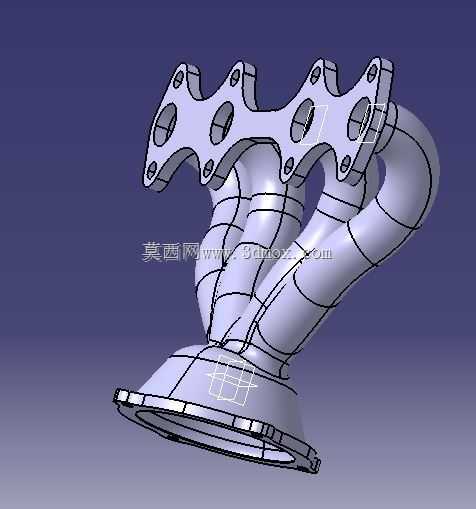

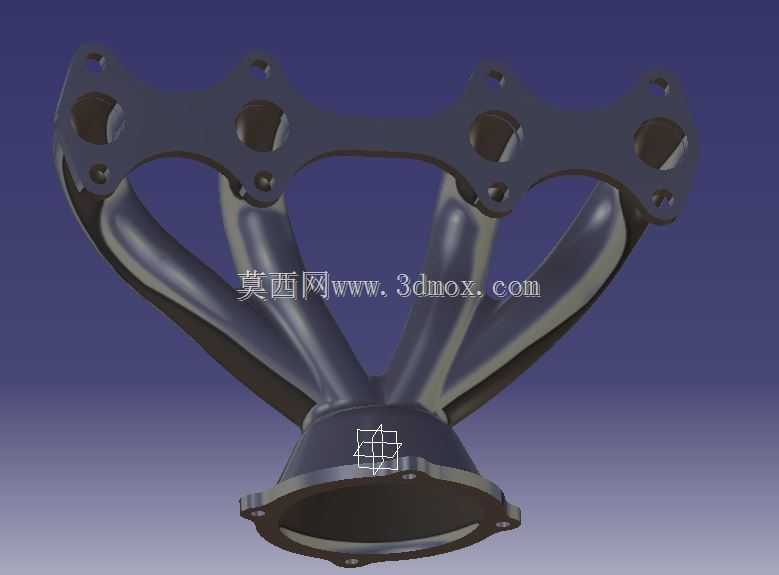

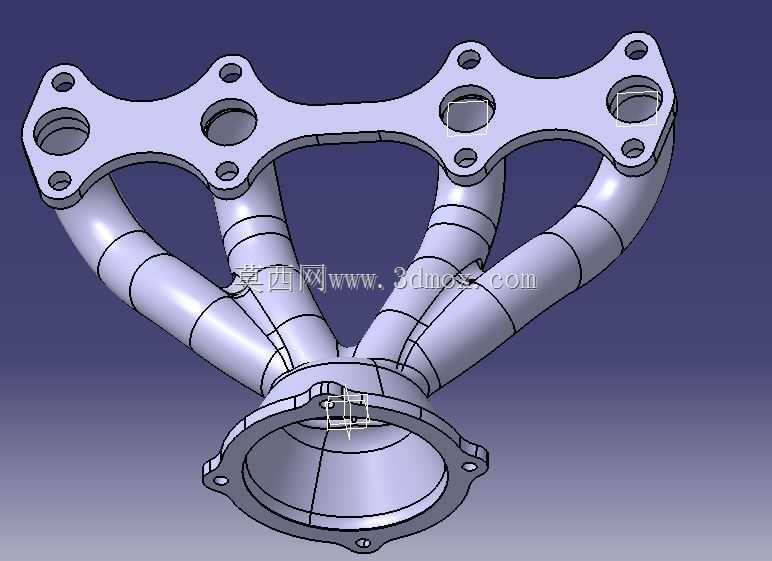

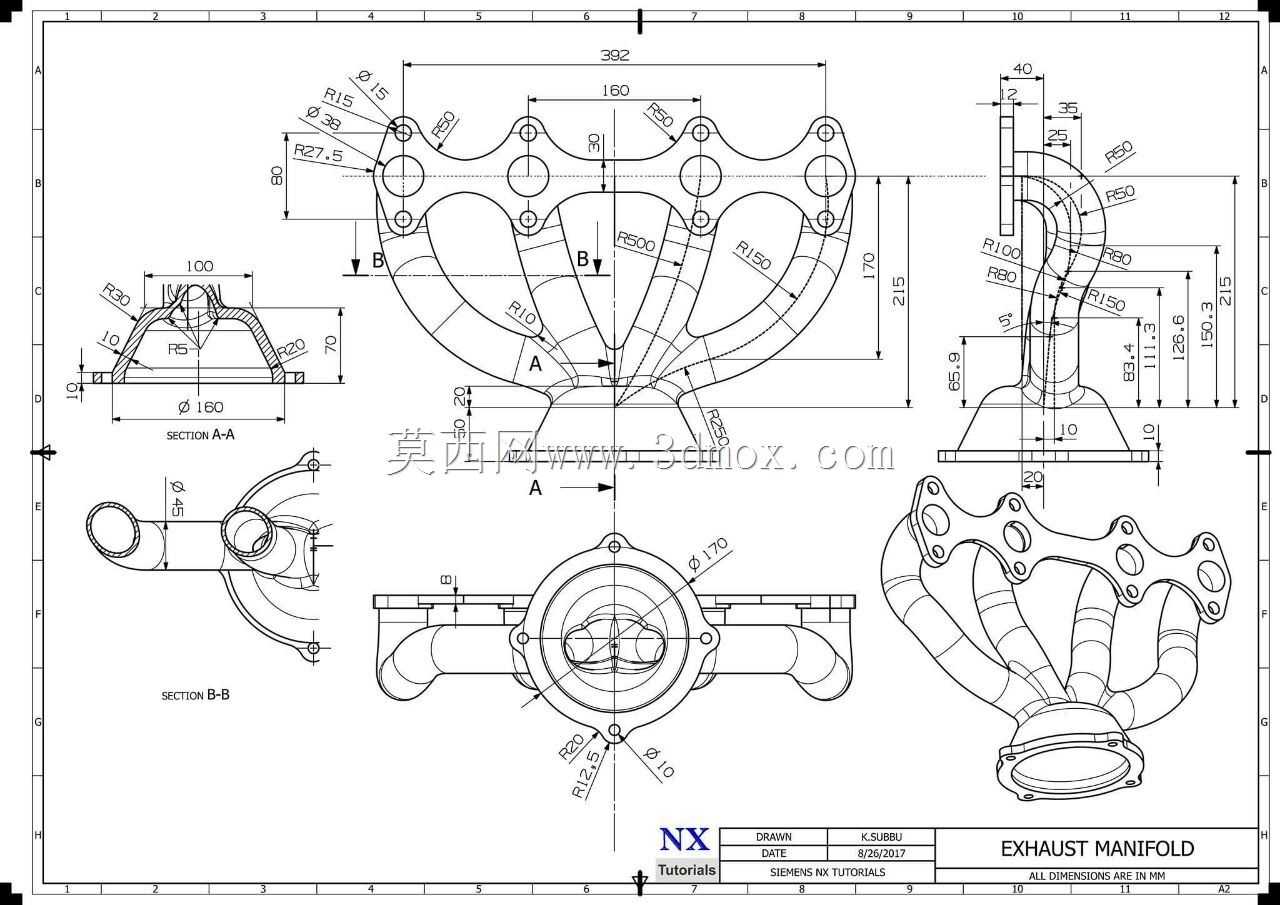

　　这款排气歧管适配直列四缸自然吸气发动机，主要承担各气缸排气导流、汇集的核心功能，是发动机进排气系统中直接影响排气效率、泵气损失的关键部件。从安装边界来看，上端法兰设置四组对应气缸盖排气口的安装位，每组位包含一个大直径排气流通孔与两个螺栓定位孔，孔位间距严格匹配量产直列四缸缸盖的排气侧安装孔距，法兰平面加工有密封压合区域，可配合金属复合垫片实现高温排气的密封，避免漏气导致的排气背压异常。下端为单出口法兰结构，对接三元催化器或排气头段管路，法兰同样设置均布的安装孔位，保证与下游排气部件的对接同轴度。

　　设计过程中优先考量了各缸排气的干涉问题，四个支管的弯曲弧度、管路长度经过反复调整，尽可能缩小各缸排气路径的长度差，减少不同气缸排气脉冲的相互干扰，降低排气背压，帮助提升发动机中高转速区间的充气效率。支管的弯曲半径经过优化，避免出现过小的弯折死角，减少排气气流的沿程阻力，同时管壁厚度按照排气高温工况的热变形、振动疲劳要求设定，兼顾结构强度与整体重量控制。

　　在实际装车场景中，这类歧管长期处于600-900摄氏度的高温工作环境，同时承受发动机运行带来的持续振动，因此法兰与支管的过渡位置做了圆弧过渡处理，减少应力集中点，降低长期使用后出现开裂的风险。建模过程中对安装孔的位置公差、法兰平面的平面度要求都做了对应设定，可直接用于后续的铸造工艺开模参考，也能用于发动机进排气系统的装配干涉校核、流体仿真分析的基础模型，帮助设计人员验证不同管路走向对排气效率的影响，也可作为同类型歧管改型设计的基础参照。
