适配Arduino开发板的VGA摄像头模组结构

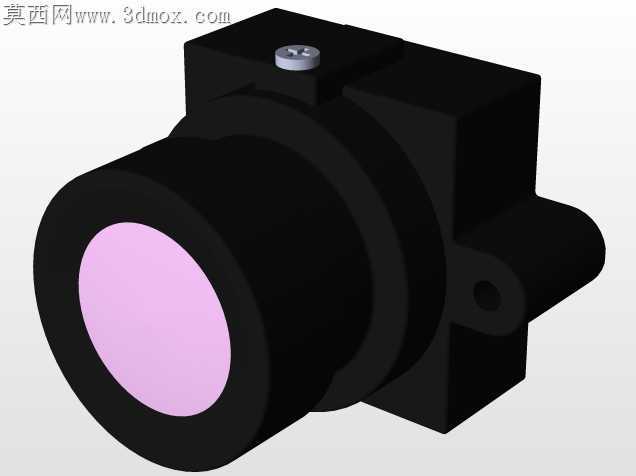

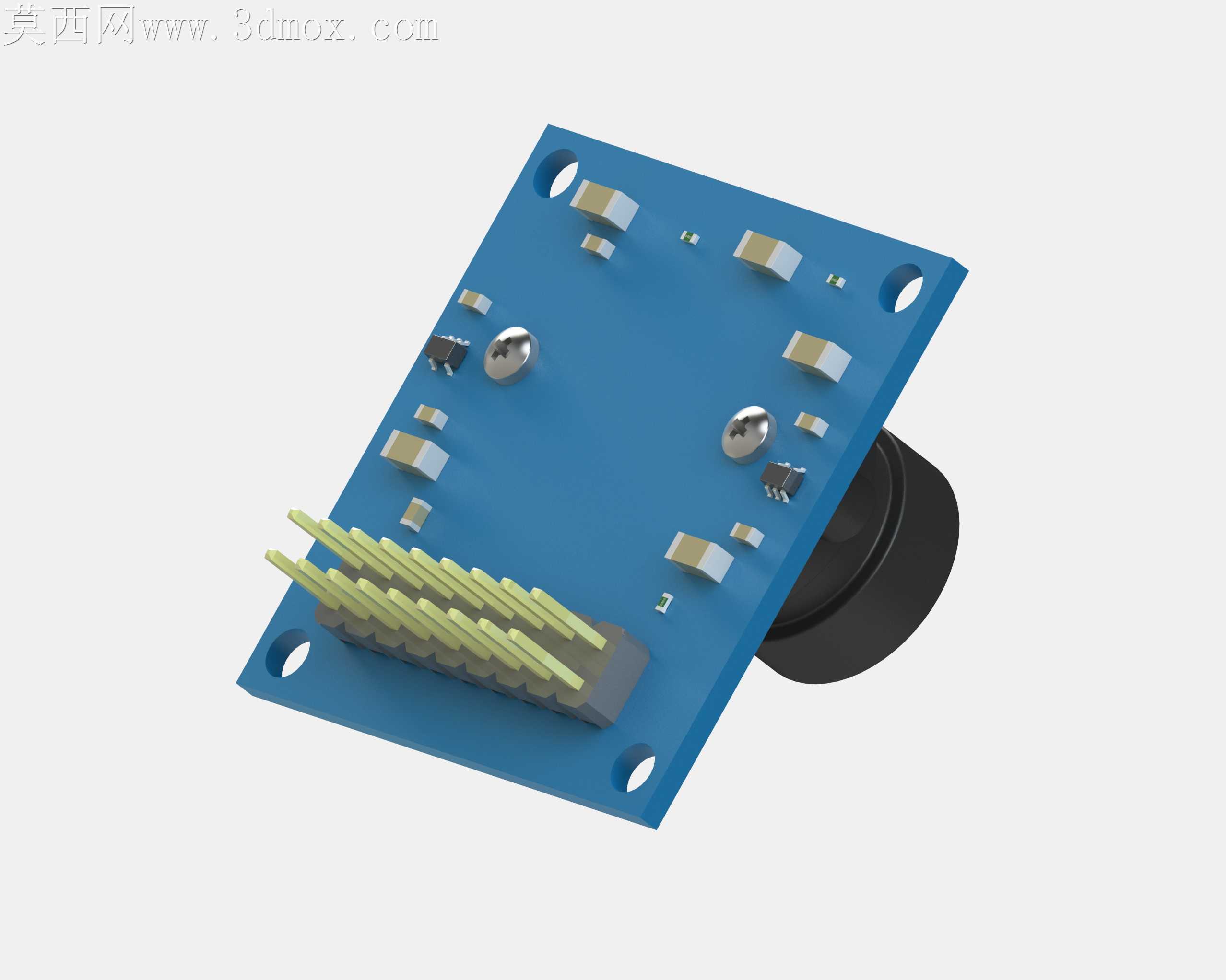

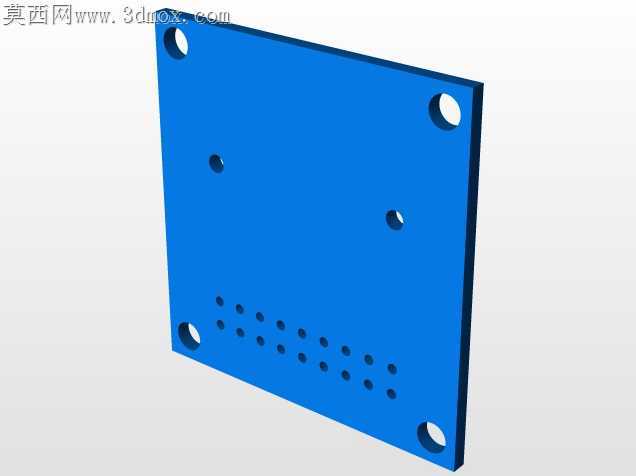

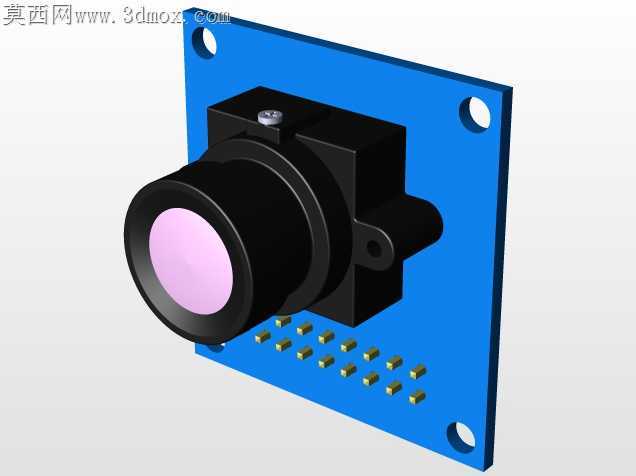

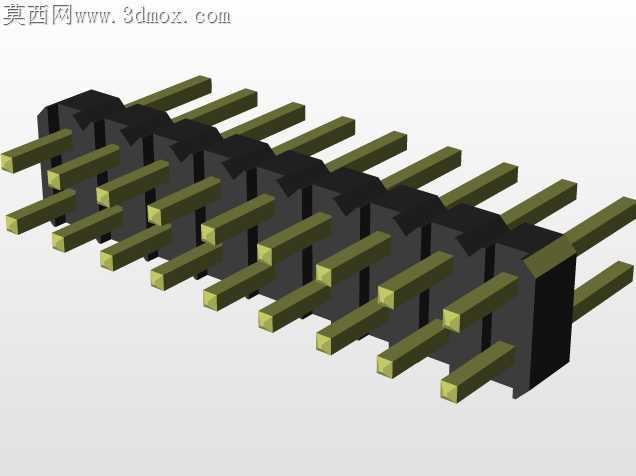

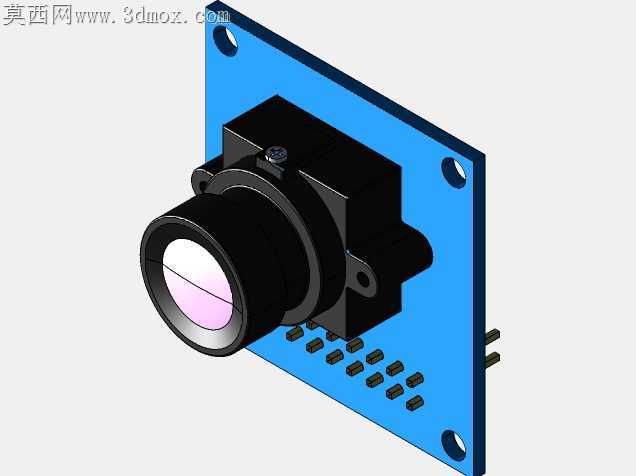

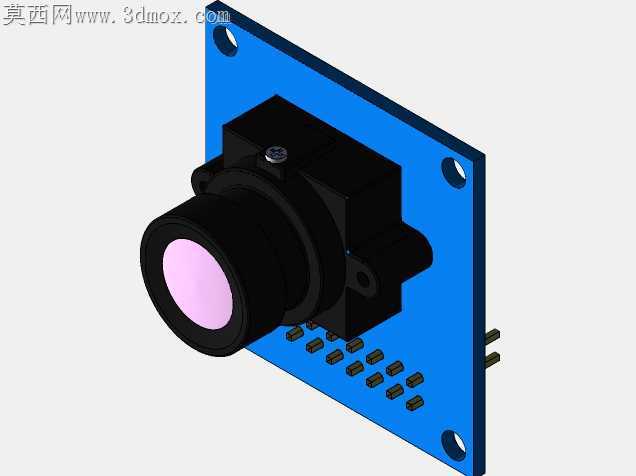

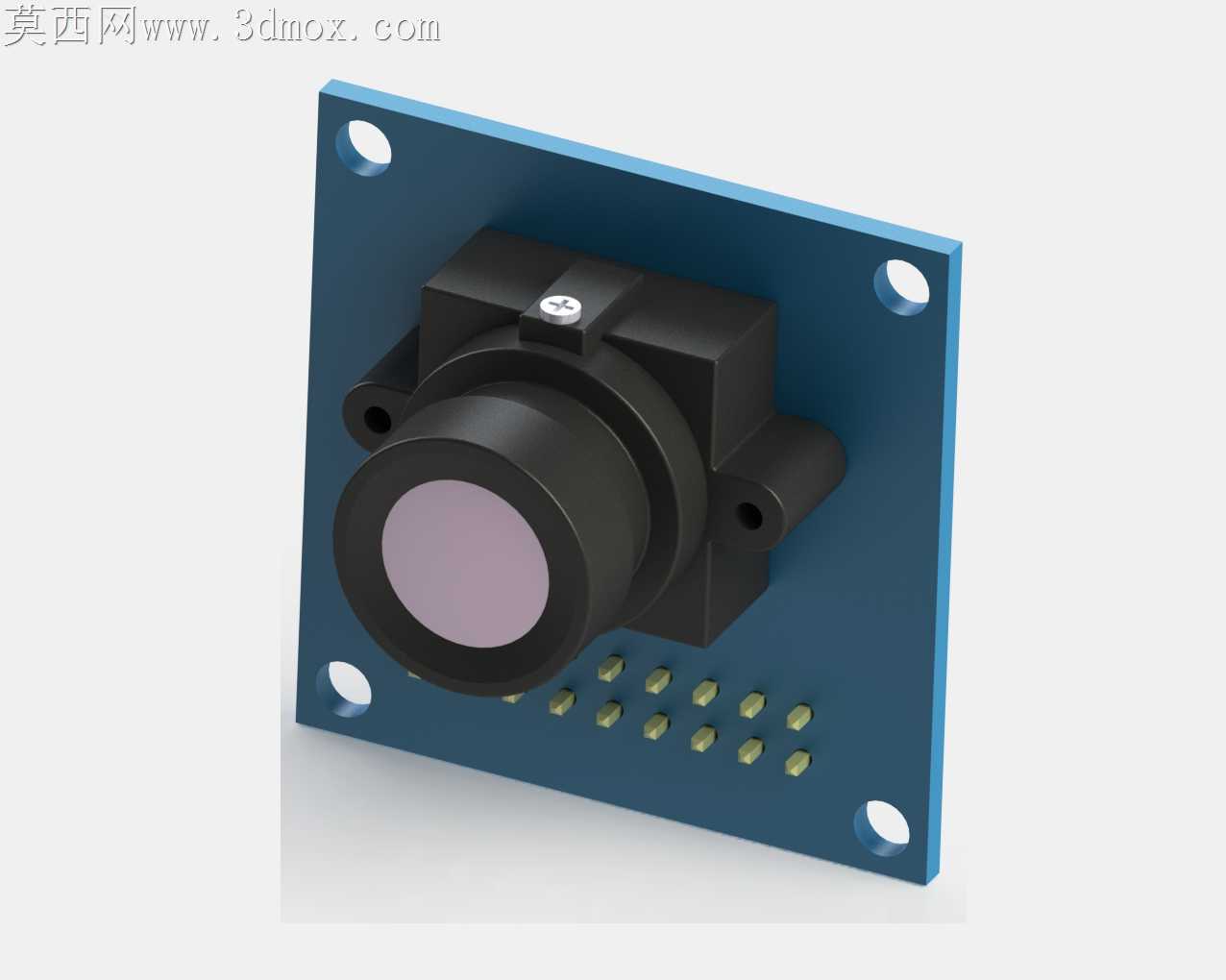

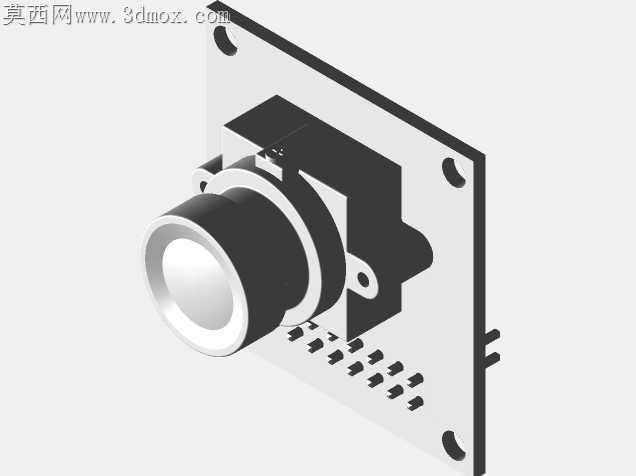

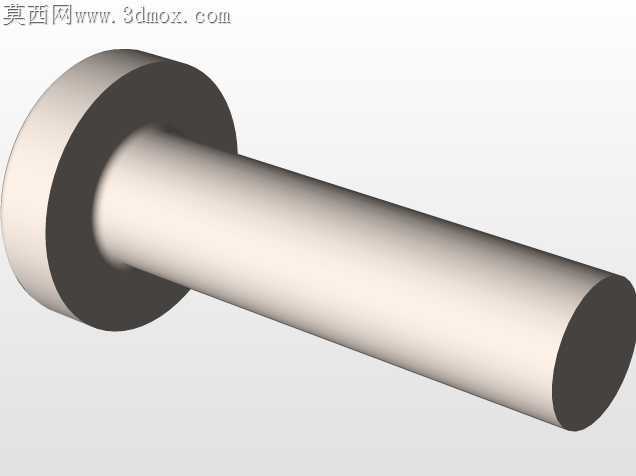

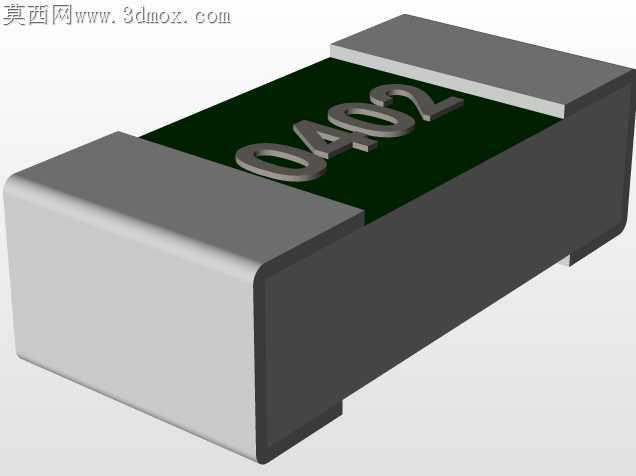

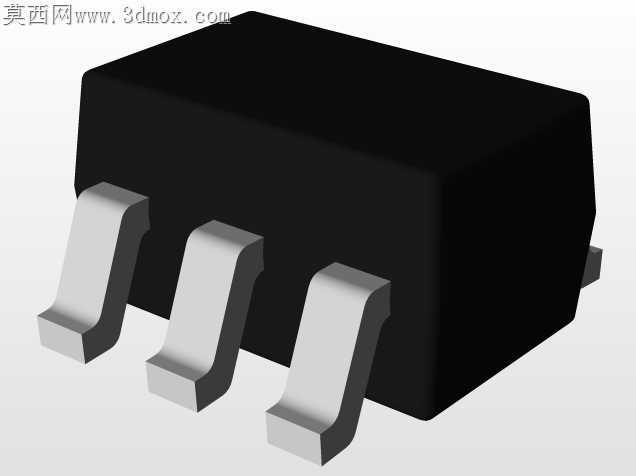

嵌入式视觉项目里，摄像头模组的板载安装孔位公差一直是容易踩坑的点，很多开源模组的孔位只做了示意，实际打样后要么和开发板排针对位偏移，要么镜头座和板边距离留得不足，装完外壳后镜头被遮挡。这款OV7670模组的三维结构，把这些容易被忽略的加工适配细节都做了精准还原。蓝色PCB基板的四个安装孔做了沉台标注，孔位边缘的倒角尺寸刚好适配M2铜柱的安装深度，不会出现铜柱拧到底还高出板面、顶到上层扩展板的问题。镜头座和PCB的连接位置，特意留出了0.2mm的溢胶槽，实际生产中点胶固定镜头时，多余的胶水会流入槽内，不会溢到镜头调节环上卡死焦距。板载的18个排针焊盘，每个焊盘的阻焊层开窗尺寸都做了对应调整，比常规0805焊盘宽出0.15mm，手工焊接时不容易出现连锡，就算是实训课上刚接触焊接的学生，也能快速完成焊接不会损坏焊盘。镜头前端的镜片压圈做了防滑滚花，滚花的齿距控制在0.3mm，调试焦距时手指拧动不会打滑，同时压圈的外径比镜头座外径小0.8mm，安装常见的M12镜头保护盖时不会出现卡滞。PCB板的边角做了R1.5的圆角处理，没有尖锐的直角毛边，拿取时不会刮伤导线或者手指，在嵌入式小车这类移动项目里，也不会因为震动剐蹭到其他结构件磨破板上的阻焊层。镜头座侧面的两个定位柱，和PCB上的定位孔采用H7/g6的小间隙配合，装配时不用反复调整就能对准位置，过波峰焊的时候镜头座不会因为高温偏移，保证光轴和PCB板面的垂直度误差控制在0.1度以内，避免成像出现一侧清晰一侧模糊的问题。排针的排布间距严格对齐Arduino兼容的扩展接口，不用额外飞线就能直接插在常用的开发板上，排针伸出板面的高度控制在6.5mm，插在开发板上后两者之间留出足够的散热间隙，长时间工作时模组的热量不会直接传导到开发板的主控芯片上。
