轻型直升机600马力涡轮轴动力装置

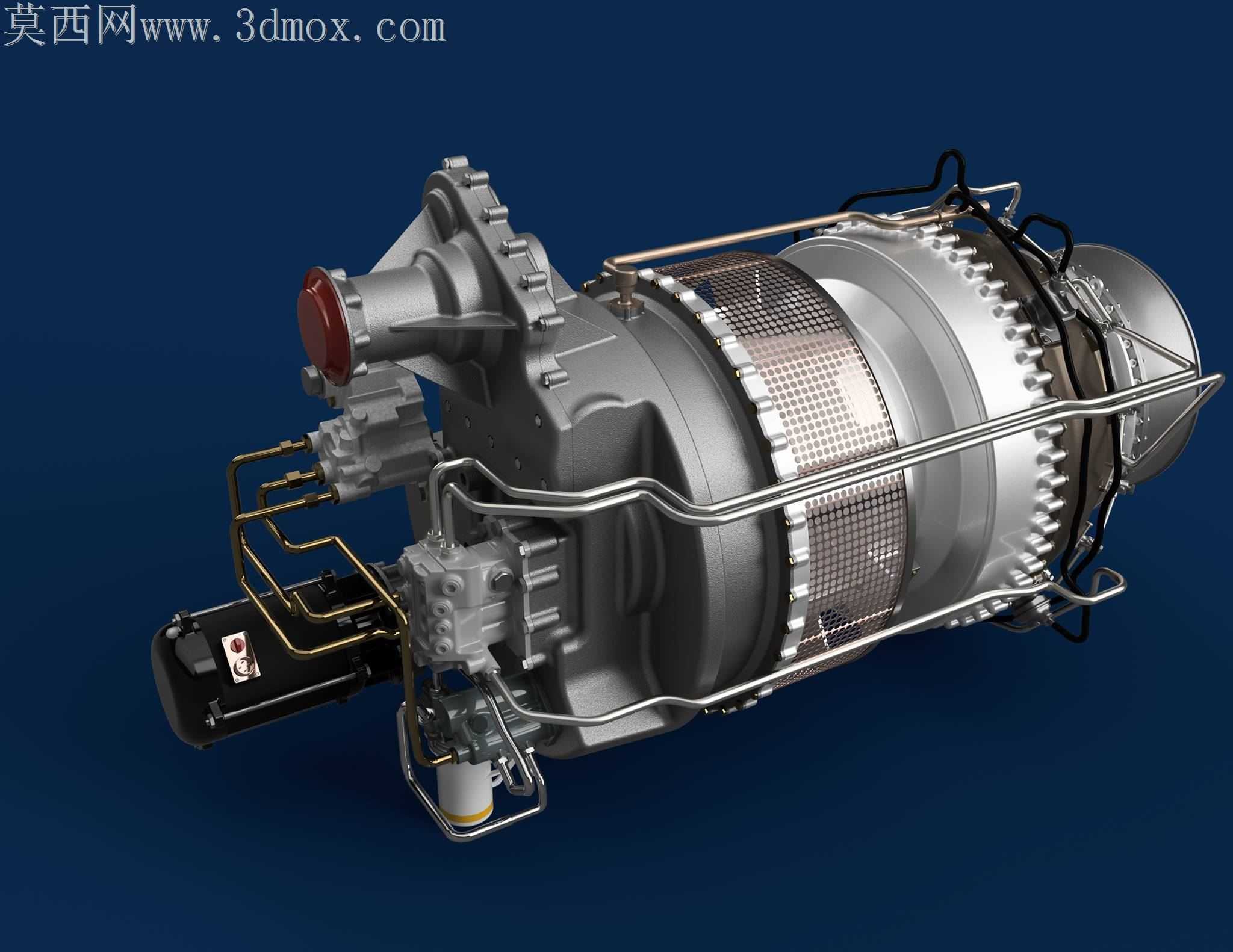

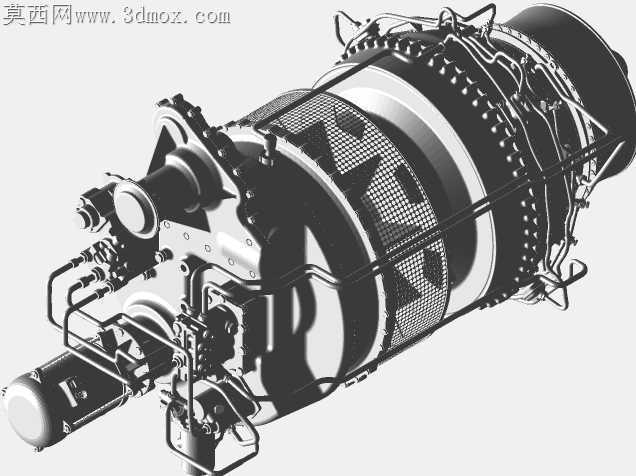

航空涡轴动力的加工适配，核心要解决薄壁机匣变形与管路干涉的双重矛盾，这款600马力级轻型直升机用涡轴的三维结构，刚好把这类工程取舍的细节落得很实。压气机段的环形散热格栅没有做等厚直壁，每段格栅片的壁厚顺着气流方向做0.2mm的渐变收窄，既避开了薄壁件铣削时的振刀风险，也不会因为加厚壁面挤占压气机的流道空间，加工时不用做额外的工艺支撑，五轴联动铣削完的格栅边缘没有接刀痕，后续阳极氧化的镀层附着均匀度能提升近三成。外部布设的燃油与润滑管路没有走规整的直线排布，每段弯管的曲率都顺着机匣外部的安装凸台走势调整，管夹固定点刚好落在机匣的加强筋位置，不用在薄壁机匣上额外开固定孔，避免了钻孔位置的应力集中，装配时管路不会和周边的附件机匣、启动电机产生硬干涉，就算是维护时拆换单个附件，也不用整段拆除周边管路，能压缩近四成的外场维护拆装时间。附件机匣上的各个安装座没有做统一的凸台高度，对应不同外接附件的安装公差做了差异化的高度补偿，比如转速传感器的安装座比周边凸台高出1.2mm，刚好抵消传感器密封垫圈的压缩量，不用在装配时额外加调整垫片，也不会出现安装间隙过大导致的滑油渗漏。涡轮段的外部隔热罩做了分段式的卡扣连接，每段隔热罩的搭接边都做了反向翻边，高温气流不会顺着拼接缝隙窜到外部管路上，加工时每段隔热罩的冲压模具不用做复杂的整体成型，单段模具的成本能降近一半，后续更换局部损坏的隔热罩也不用整体拆解。输出端的连接法兰盘做了偏心0.15mm的定位止口，刚好抵消旋翼传动输入端的轴向窜动量，装配时不用反复调整同轴度，连接螺栓的受力均匀度更好，长期高转速运转下不会出现螺栓疲劳断裂的隐患。就连外部的线束固定卡扣都做了让位设计，卡扣的开口方向顺着线束的走向偏转15度，线束装配时不用硬掰弯折，不会出现线束内部铜丝折断的问题，高温工况下的线束老化速度也能放缓。
