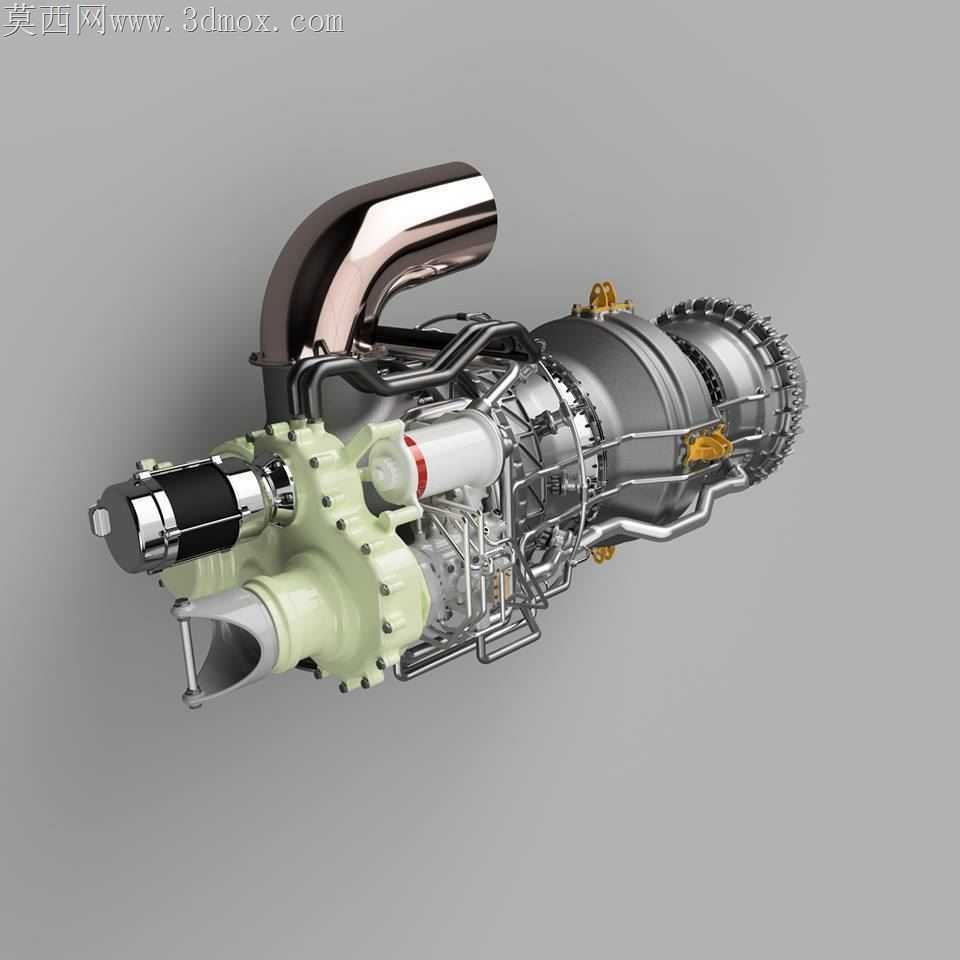

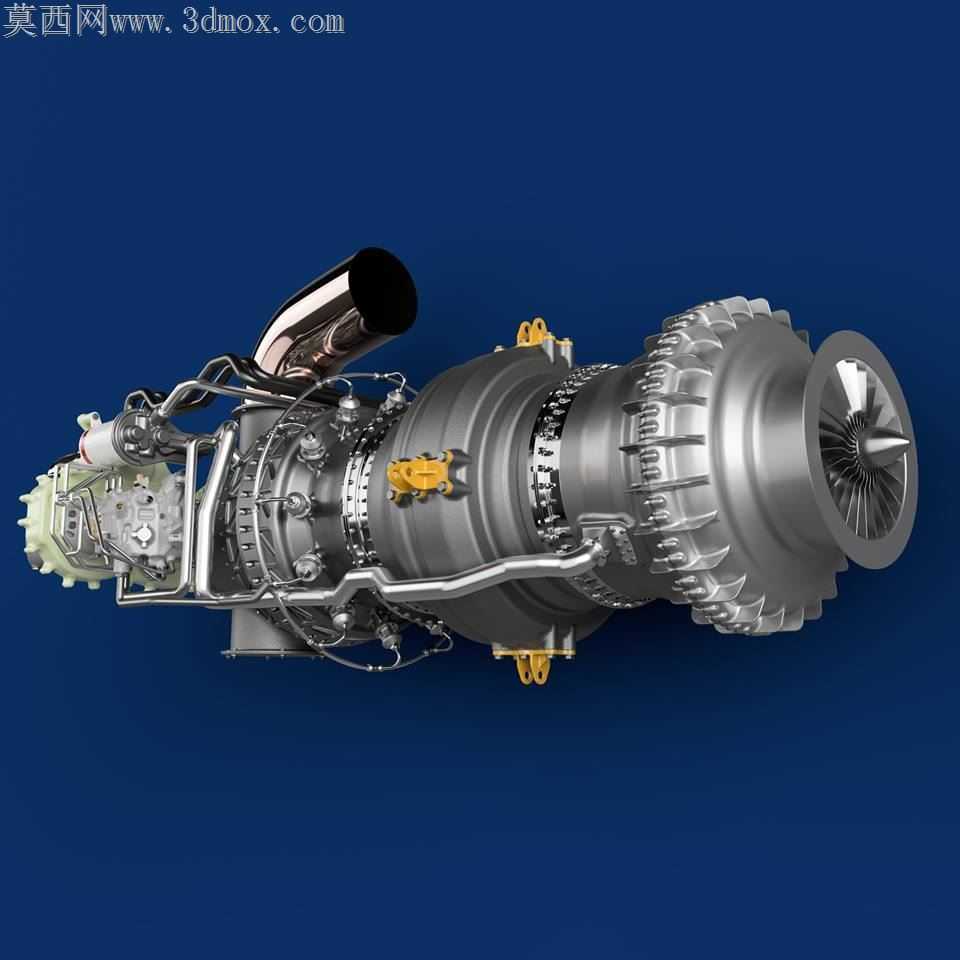

高细节涡轮轴航空动力装置结构展示

航空涡轮轴动力单元的曲面设计，从来不是为了视觉上的流畅顺滑，每一段弧面的曲率变化，都直接关联着气流在流道内的能量损耗与部件工作寿命。压气机段的多级叶片叶型曲面，从进气端到末级，曲率半径逐收窄0.12毫米的渐变处理，能让高速进气在逐级压缩过程中避免边界层分离，不会在叶背形成紊流区消耗压气效率。相邻叶片的叶根与轮盘衔接处，做了G2连续的圆角过渡曲面，没有硬棱边的应力集中点，轮盘在每分钟数万转的工况下，不会因为棱边处的应力突变萌生疲劳裂纹。

燃烧室段的机匣曲面不是规则的圆柱面，靠近燃油喷嘴的位置做了向内微凸的弧面引导，能让雾化后的燃油与压缩空气在燃烧室内形成更稳定的回流区，火焰不会直接冲刷火焰筒壁面，延长热端部件的使用寿命。外露的管路走线曲面，每一段弯管的弯曲半径都严格匹配管径的3倍以上，没有过小的弯折死角，既避免了管路内部的流体阻力陡增，也让管路与机匣表面保持均匀的装配间隙，不会因为发动机工作时的振动出现管路与机匣的摩擦磨损。

排气段的喷口曲面做了渐扩的弧面处理，能让做功后的高温燃气在排出过程中逐步减速降压，减少排气噪音的同时，也能降低排气段的热应力集中。自由涡轮段的叶片曲面采用了后掠式设计，叶尖处的曲面扭转角度比叶根大2.7度，能抵消高速旋转时叶尖与叶根的线速度差带来的气流攻角偏差，让每一段叶型都处于最优的做功角度，提升动力输出效率。

附件机匣的安装座曲面与主壳体之间做了顺滑的过渡，没有突兀的凸台结构，既减少了整机的迎风阻力，也让外部附件的安装定位更精准，燃油泵、滑油泵、传感器等附件的安装面与主壳体曲面的贴合度能控制在0.02毫米以内，不会出现密封不严导致的油液渗漏问题。所有外露的卡箍、支架与管路衔接的位置，曲面都做了倒角处理，没有尖锐的边角，日常维护拆装时不会划伤操作人员，也不会因为边角处的应力集中导致支架在振动环境下断裂。
