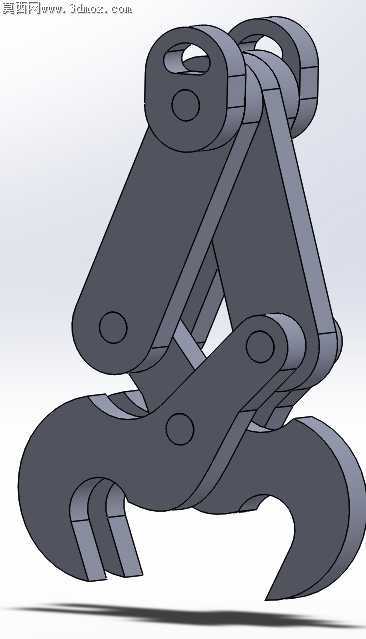

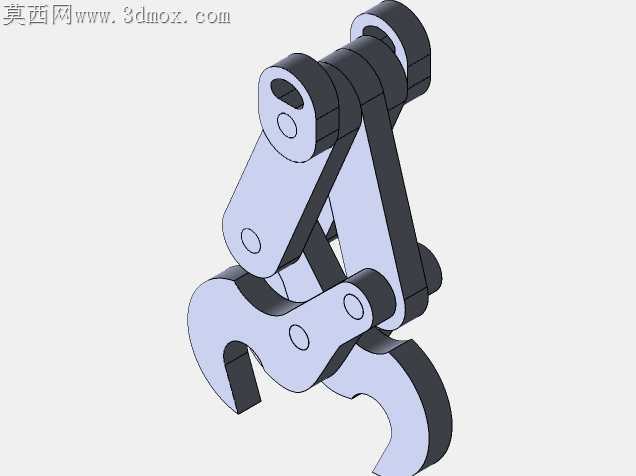

激光切割组装式自锁重力吊钩结构

车间里小吨位零散件吊装一直有个容易被忽略的隐患：普通吊钩需要人工插安全销，频繁摘挂钩的时候工人嫌麻烦常省略步骤，斜吊或者工件晃荡时容易脱钩，而带弹簧的自锁钩弹簧长期受吊装冲击容易疲劳失效，维护成本不低。这款重力吊钩的结构刚好踩中了小批量加工的适配痛点，所有板件轮廓都是无封闭内锐角的直线加圆弧过渡，激光切割走刀时不用频繁抬枪转角度，连穿螺栓的孔位都统一了直径，排料时可以顺着钢板纹理嵌套排布，整张板材的余料能控制在8%以内，不用额外开模做铸锻件，小批量做几十套的话，当天切完板就能转装配。多片叠合的板件在铰点位置做了等厚错位设计，不用额外加轴套，螺栓穿入后靠板件自身的接触面形成转动副，拧螺母的时候只要留半圈到一圈的间隙，锁上止退垫圈就能保证钩体开合顺畅，不会出现单片板卡顿别劲的情况。钩头的咬合面特意做了12度的内倾夹角，吊重时工件的拉力会顺着板件传递到上部的吊环孔，重力会自动把钩体压向锁合位置，哪怕吊件在空中出现小幅晃动，只要载荷没卸掉，钩头就不会自行张开，完全不用额外加弹簧或者锁止销。板件边缘的毛刺只需要做简单的倒角处理，不用铣削加工装配面，激光切割的热影响区刚好在孔位边缘1毫米范围内，装配时螺栓能顺畅穿入，不会出现孔位错位需要扩孔的情况。没有复杂的曲面或者异形结构，所有受力位置的板件厚度一致，受力时应力会均匀分散在每一片叠板上，不会出现单片板应力集中断裂的问题，哪怕长期使用后某一片板出现磨损，只需要拆掉螺栓更换对应板件就行，不用整个吊钩报废。日常维护只需要定期在铰点位置滴少量润滑油，检查螺栓的止退垫圈有没有松动，不用拆解整个结构做保养，适合车间里工位频繁的小吨位吊装作业，哪怕是新手工人操作，只要把吊环挂在行车挂钩上，下放吊钩时钩头碰到工件吊耳会自动张开，抬升时靠重力自动锁合，完全不用额外手动操作锁止结构，从根源上避免了工人忘插安全销的隐患。
