三叶带配重圈指尖解压陀螺结构设计

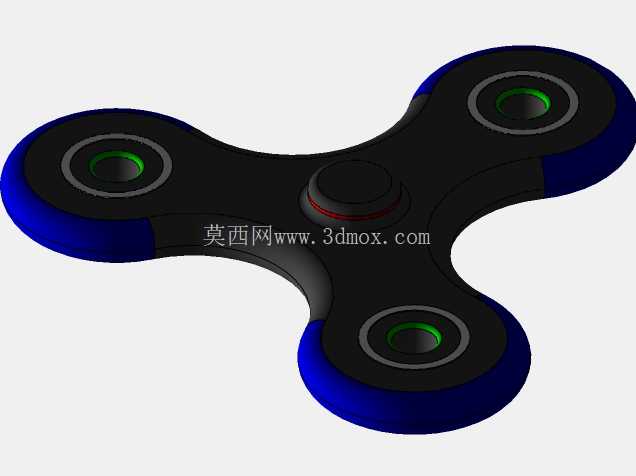

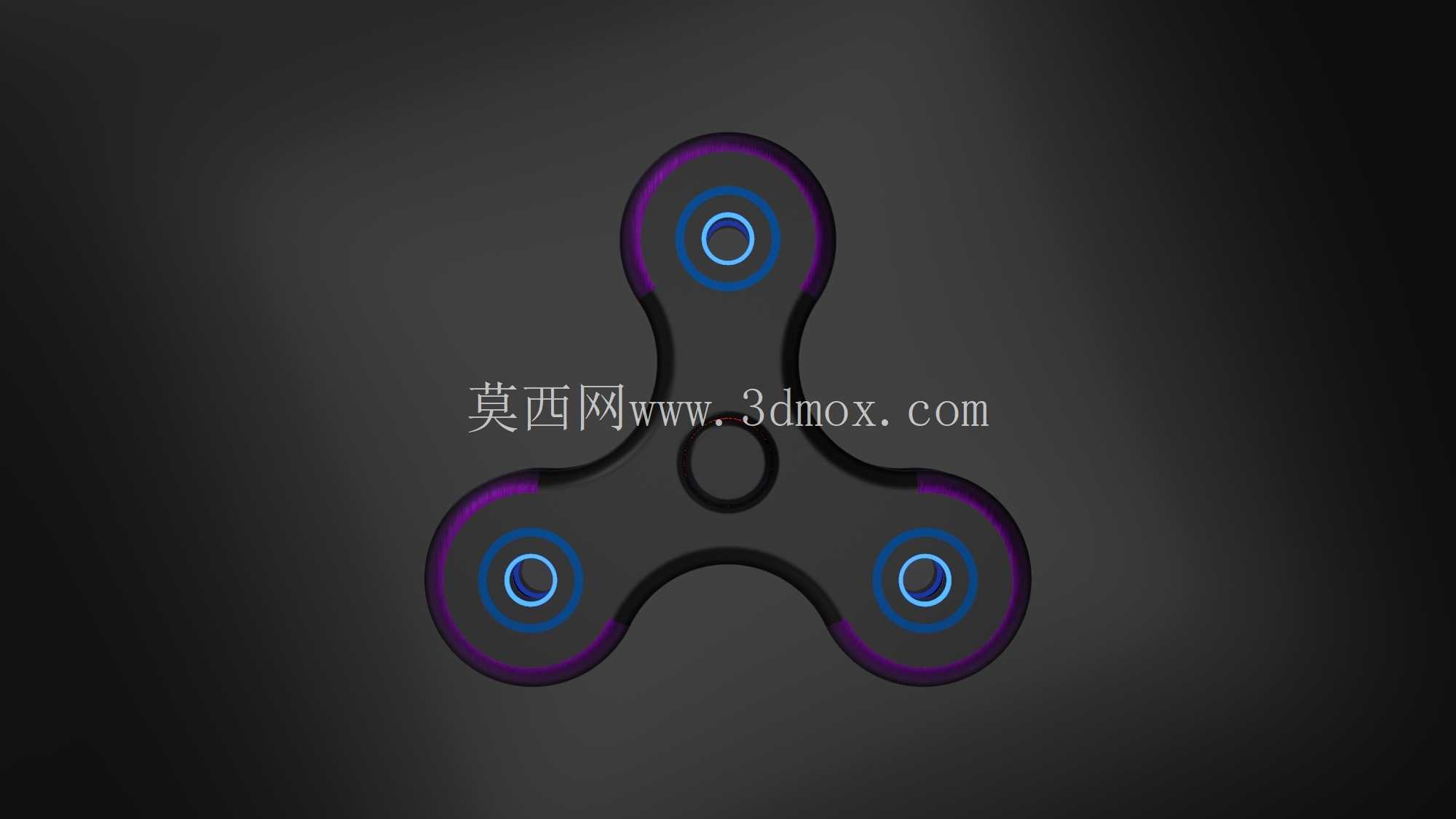

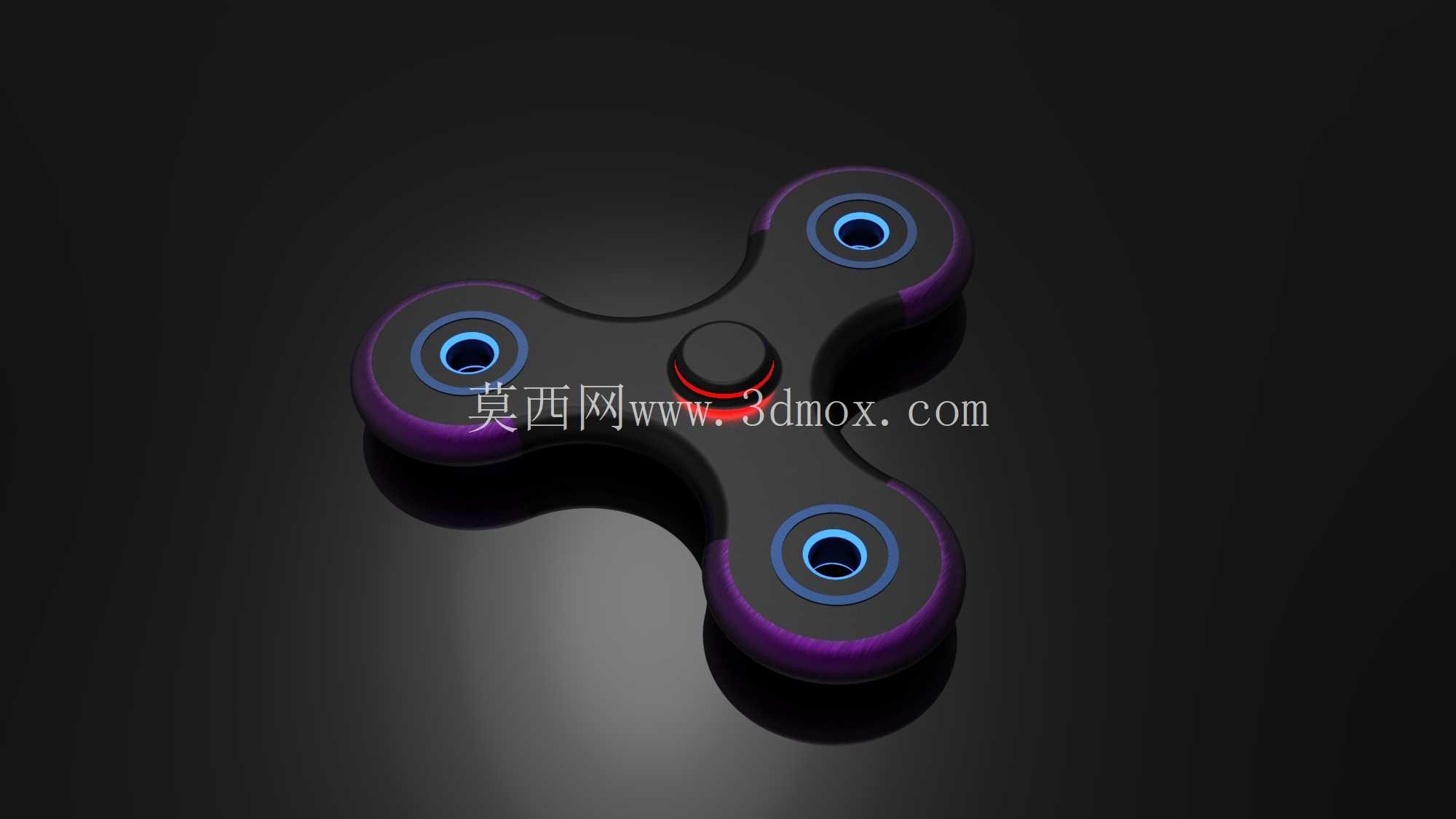

　　这款三叶结构的指尖把玩件，核心功能是通过手指夹持中心轴位实现高速持续旋转，依靠转动过程中的动平衡稳定性提供解压把玩的使用体验，目前广泛应用在日常办公间隙放松、通勤途中打发碎片时间、手部精细动作训练等场景，不少长期伏案的设计从业者、需要缓解手部紧张的操作人员都会用这类小物件调整状态，也有部分爱好者将其作为桌面小摆件搭配机械键盘、金属文具做桌面陈设。从结构设计逻辑来看，整体采用三臂等夹角120度均布的布局，这种对称结构从根源上降低了旋转过程中的偏心震动，每一个臂端都设置了环形配重圈，配重区域的厚度比臂身主体高出1.2mm，外圈采用软质包覆层，既可以在旋转过程中增加转动惯量延长空转时长，也能避免臂端磕碰桌面或者手指时产生硬接触划痕，中心位置的按压轴帽做了圆弧收边处理，上下两个夹持面的直径控制在12mm，刚好适配成年人拇指与食指的指腹接触面积，长时间夹持按压也不会产生明显的压痕。

　　设计过程中优先考虑了动平衡校验的需求，三个臂端的配重块重量公差控制在0.1g以内，臂身的连接过渡位置全部采用R3的圆角过渡，既避免了应力集中导致的臂身断裂问题，也让整体握持的触感更顺滑没有尖锐棱角。整体的外形轮廓外接圆直径控制在75mm，厚度控制在13mm，这个尺寸边界刚好可以放进普通牛仔裤的零钱袋、通勤卡包的侧袋，不会因为体积过大造成携带负担，中心轴的安装位采用标准的608微型轴承配合位，轴承压装的过盈量控制在0.02mm，既保证轴承安装后不会在旋转过程中出现外圈跟转的问题，也不会因为过盈量太大导致轴承内圈卡滞影响旋转顺滑度。

　　臂身主体的内部做了局部挖空处理，在不影响整体结构强度的前提下降低了整体自重，挖空区域的壁厚均匀控制在1.5mm，避免注塑或者CNC加工过程中出现壁厚不均导致的缩痕、变形问题。配重圈与臂身的连接采用嵌入式卡合结构，卡合位置设计了0.3mm的倒扣量，组装后不需要额外粘接就可以保证配重圈不会在高速旋转中甩出，同时也方便后期更换不同重量的配重圈来调整转动手感。中心轴帽与轴承内圈的配合采用间隙0.01mm的过渡配合，轴帽表面做了细密的环形防滑纹，手指按压的时候不会出现打滑的情况，上下轴帽的夹紧力控制在刚好让轴承内圈无相对转动的程度，不会因为夹紧力过大导致轴承滚动体卡滞。

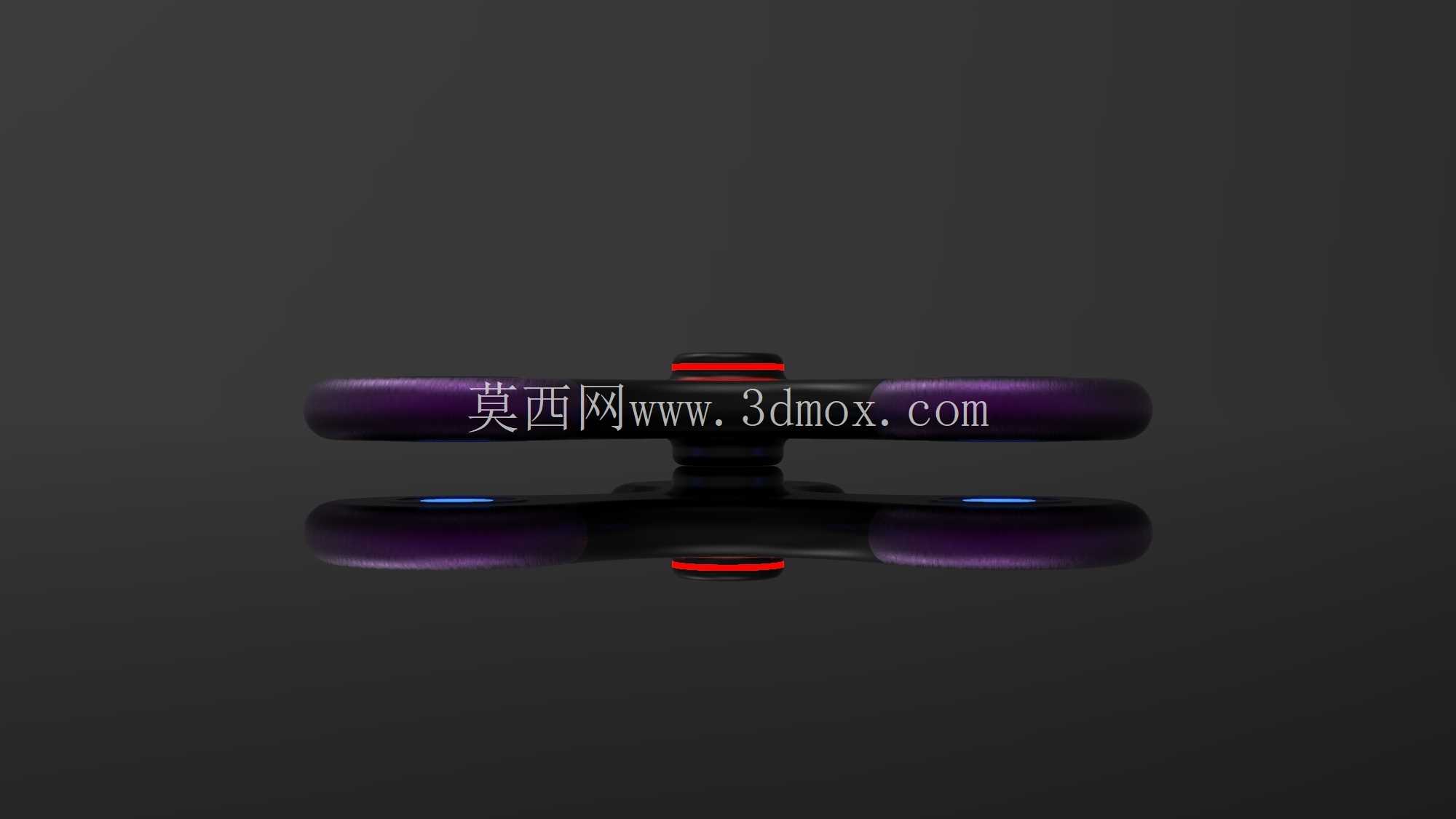

　　从实际使用的边界条件来看，这款结构可以承受日常1.2米高度自由跌落的冲击，三个臂端的圆角结构可以在跌落时分散冲击力，不会出现臂身断裂或者配重脱落的问题，旋转过程中整体的径向跳动量控制在0.05mm以内，高速旋转时不会出现肉眼可见的偏摆，空转时长在正常夹持状态下可以稳定保持在3分钟以上，完全满足日常把玩的使用需求。在结构细节处理上，臂身与配重圈的衔接位置做了0.2mm的错位台阶，避免组装过程中出现配重组装偏移导致的动平衡失效，所有外露的边缘都做了0.5mm的倒角去毛刺处理，哪怕是快速旋转时不小心碰到皮肤也不会造成划伤。
