十字槽沉头自攻螺钉结构设计方案

沉头自攻螺钉是五金连接场景中应用覆盖度极高的一类紧固件，日常在木质家具装配、薄金属板拼接、塑料壳体固定、装饰面板安装等场景中都能见到它的身影，和普通机螺钉不同，自攻螺钉不需要预先在被连接件上攻出匹配内螺纹，装配时依靠自身螺纹的切削挤压作用，就能在预制的导向底孔中直接成型适配的螺纹副，大幅减少现场装配的工序步骤，尤其适合现场装配、批量组装、后期维修更换的作业场景。

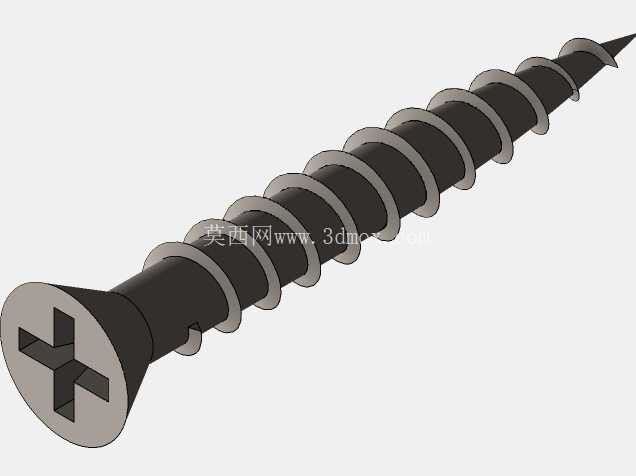

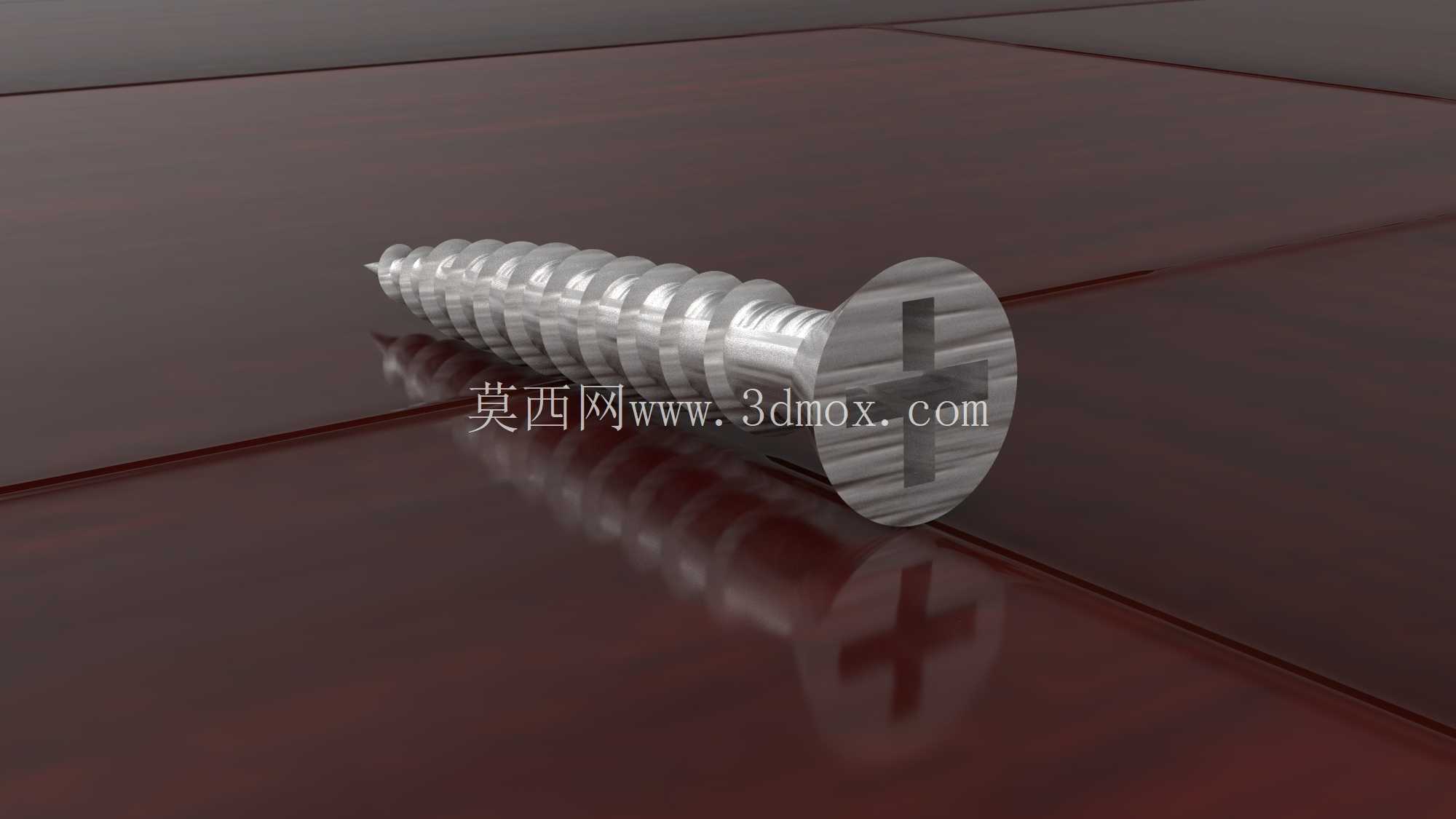

这款十字槽沉头螺钉的头部采用90度锥角沉头结构设计，装配完成后螺钉头部可以完全沉入被连接件的沉孔内，不会在连接表面形成凸起，既可以避免突出的头部剐蹭操作人员、勾挂外部线缆或其他部件，也能保证连接面的平整美观，这一特性让它特别适合装饰面板、家具外板、设备外壳等对表面平整度有要求的连接场景。头部的十字槽驱动结构适配常规十字螺丝刀批头，相比一字槽结构，十字槽的受力接触面积更大，拧紧过程中批头不容易滑脱，对操作人员的操作容错率更高，批量装配时也能适配电动螺丝刀批头，提升装配效率，同时十字槽的对中性更好，拧紧过程中不容易出现头部刮花、槽口拧溃的问题。

螺杆部分采用连续的三角牙自攻螺纹结构，螺纹牙型经过优化，牙尖角度经过反复验证，攻入底孔时的切削阻力更小，不需要太大的拧紧力矩就能完成装配，同时成型后的螺纹啮合面积足够，连接后的防松性能优异，在承受一定振动载荷的场景下也不容易出现松脱。螺杆末端采用缩径导向结构，攻入底孔时可以自动找正中心，不会出现偏斜攻入导致的孔位开裂、螺纹错牙问题，即使是没有太多装配经验的操作人员，也能顺利完成装配作业。

从设计建模的角度来看，这款螺钉的建模过程需要重点关注几个核心尺寸的配合：首先是头部锥角和被连接件沉孔的角度匹配，常规沉头螺钉的头部锥角为90度，对应的被连接件沉孔锥角需要设置为90度到92度，预留一定的装配公差，避免螺钉头部无法完全沉平；其次是螺纹大径、中径和底孔直径的匹配，针对不同材质的被连接件，推荐的底孔直径有明确区分，比如连接木质构件时底孔直径可以略小，保证螺纹啮合的咬合力，连接薄塑料件时底孔直径需要适当放大，避免攻入过程中塑料件出现应力开裂；另外是头部厚度和螺杆长度的匹配，不同长度规格的螺钉，对应的头部厚度、槽深都有对应的尺寸规范，保证槽深足够承受拧紧力矩，不会出现槽口过浅导致的拧溃问题。

在实际选型应用中，需要根据被连接件的总厚度选择对应长度的螺钉，保证螺钉攻入底层连接件的深度足够，一般来说攻入木质构件的深度不小于螺钉大径的3倍，攻入金属薄板的深度不小于螺钉大径的1.5倍，才能保证连接强度满足使用要求。同时需要注意，沉头螺钉的沉头结构需要依靠沉孔的锥面承受压紧力，所以被连接件的沉孔深度需要控制在合理范围，不能过深导致螺钉头部沉入后压紧力不足，也不能过浅导致头部突出连接表面。

这类螺钉在日常运维中也有明显优势，因为采用标准十字槽驱动，后期拆卸维护只需要常规十字螺丝刀就能完成，不需要特殊工具，更换成本极低。和外六角头螺钉、盘头螺钉相比，沉头自攻螺钉不需要额外的螺母配合，单侧就能完成装配作业，在封闭腔体、薄板背面无法操作的场景下，这一优势尤为明显，比如家具柜体的侧板连接、电器外壳的面板固定、装饰护墙板的安装等场景，基本都优先选用这类沉头自攻螺钉作为连接件。
