重载万向平板安装工业脚轮结构设计

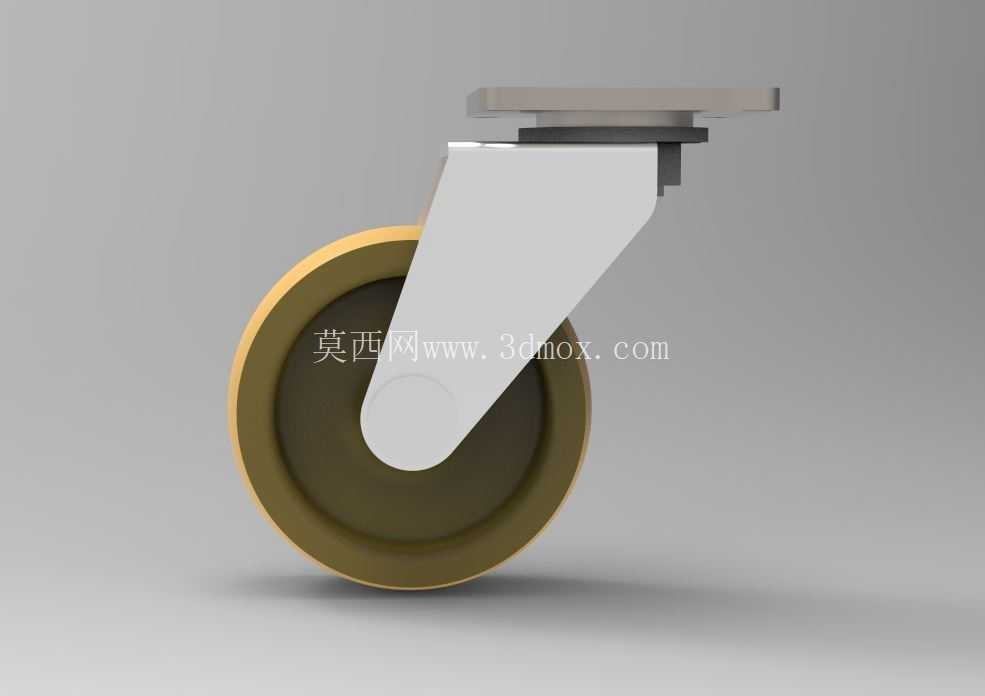

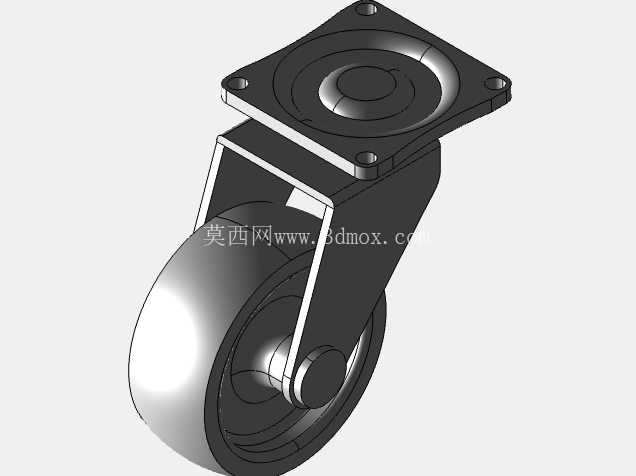

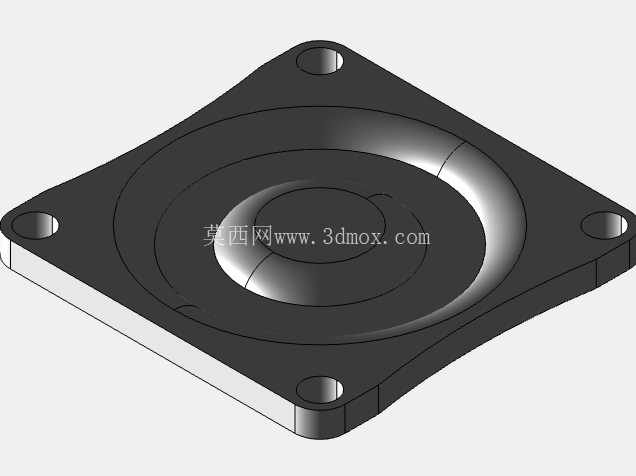

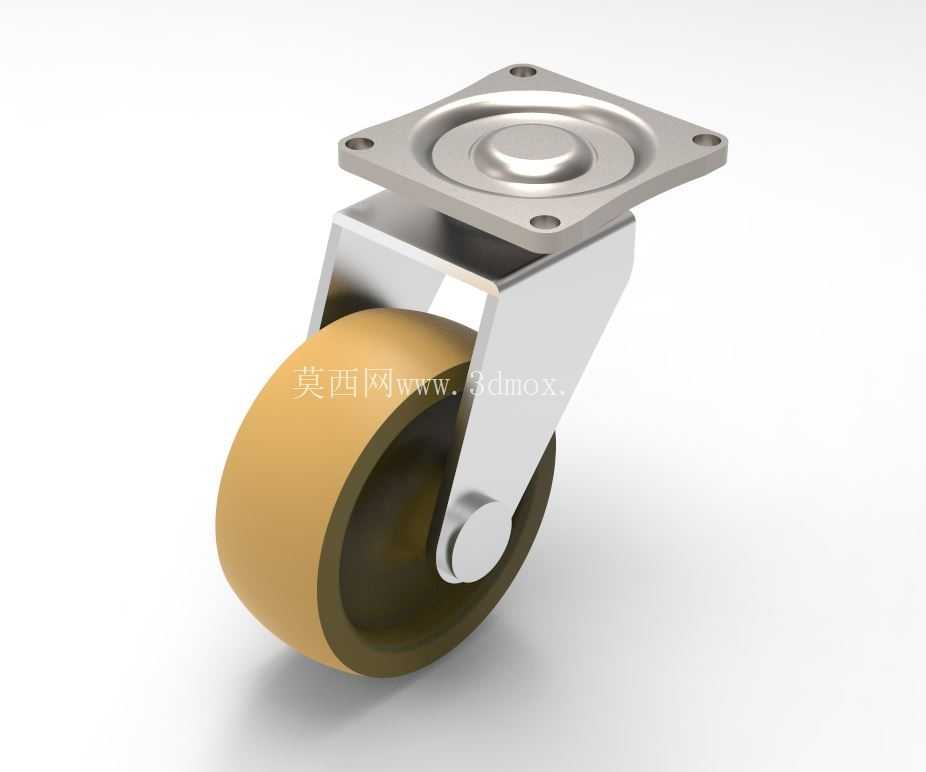

　　这款平板安装式万向脚轮，是工业移动支撑场景里应用极广的通用行走部件，日常在车间周转工装、轻型自动化设备机架、商用展示柜体、医疗辅助移动设备、仓储拣选小车等场景中都能见到它的身影，核心作用是为承载主体提供灵活的转向移动能力，同时兼顾静态放置时的支撑稳定性。从结构设计逻辑来看，这款脚轮采用了方形法兰安装面作为与设备主体的连接界面，安装面上预留了四个对称分布的螺栓过孔，适配常规的M6/M8规格安装螺栓，安装面的平面度公差控制在0.1mm以内，能保证与设备底部安装板完全贴合，避免长期受力不均导致的支架变形问题。

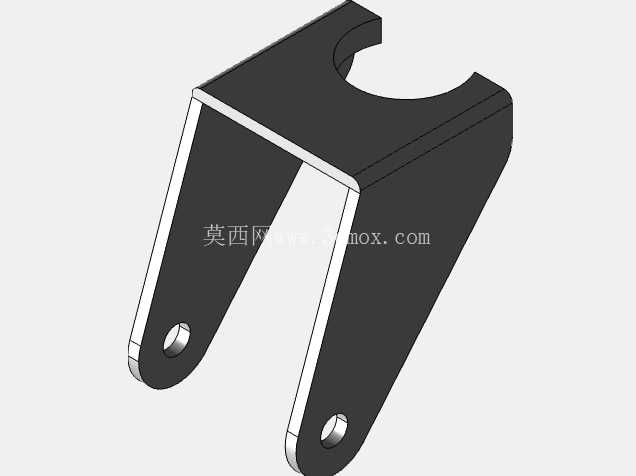

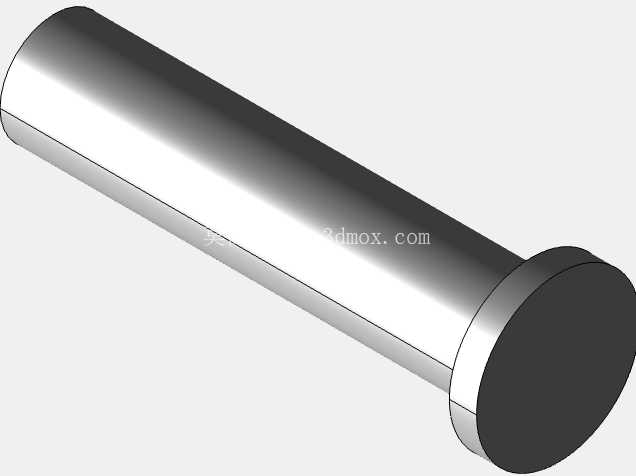

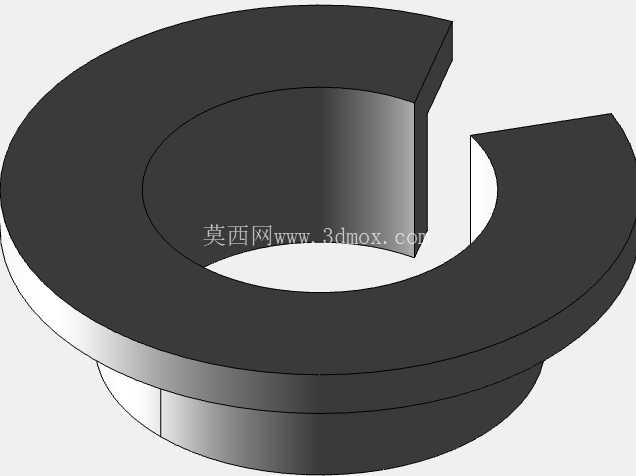

　　转向回转结构采用了密封式推力球轴承搭配径向滚针的组合设计，推力轴承承担垂直方向的载荷，径向滚针约束水平方向的窜动，这种结构相比传统的单铆接回转结构，转向阻力更小，在重载工况下也不会出现转向卡滞、回转异响的问题，轴承外侧设置了防尘密封圈，能阻挡车间内的粉尘、切削液碎屑进入回转摩擦副，延长结构的维护周期。支架部分采用了折弯成型的高强度金属板材，折弯处做了圆角过渡处理，避免应力集中导致的支架断裂，支架与滚轮的连接轴采用了台阶式销轴设计，销轴两端做了铆压防脱处理，不需要额外加装卡簧就能防止滚轮在运行过程中脱落，同时销轴与滚轮内孔之间设置了自润滑轴套，干摩擦工况下也能保证滚轮转动顺畅，不需要频繁加注润滑脂。

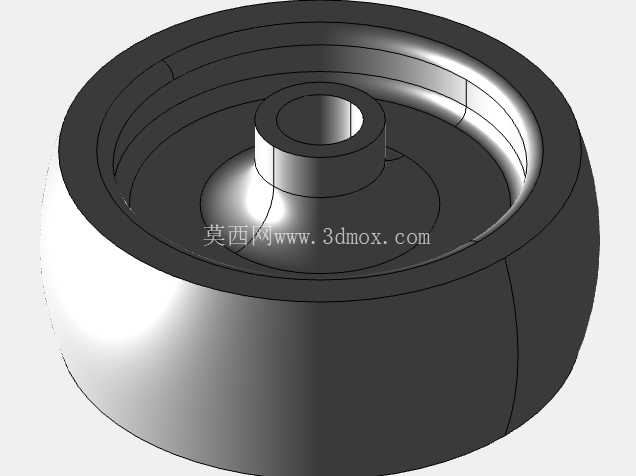

　　滚轮部分采用了高弹性聚氨酯材质轮面搭配高强度工程塑料内芯，轮面的邵氏硬度控制在85A左右，这种硬度配比既能保证滚轮有足够的承载能力，又能在车间环氧地坪、水泥地面、瓷砖地面等不同路面上行走时起到缓冲作用，不会刮伤地面，同时轮面的滚动阻力小，推动设备时不需要施加过大的外力，轮面宽度经过优化，在额定载荷下轮面的接地比压控制在合理范围内，长期使用不会出现轮面局部压溃、脱胶的问题。从安装边界尺寸来看，这款脚轮的安装法兰边长为标准工业尺寸，回转半径经过计算，在设备底部安装时，相邻脚轮之间不会出现转向干涉，安装完成后脚轮的总高度控制在常规设备底部预留空间范围内，不需要额外调整设备的支腿高度就能直接替换同规格的传统脚轮。

　　在实际选型应用中，这类万向脚轮通常会和同规格的定向脚轮搭配使用，根据设备的总重量分配单轮承载，一般单轮额定载荷选型时会预留1.5倍以上的安全系数，避免设备满载时脚轮过载损坏；如果是需要经常在有坡度的地面上使用的场景，还可以搭配带刹车功能的同系列脚轮，刹车结构能同时锁定滚轮转动和支架转向，保证设备停放在坡面上时不会出现滑移。设计建模过程中，需要重点关注回转结构的同轴度公差，支架的折弯角度精度，以及滚轮与支架之间的间隙控制，间隙过小会导致滚轮转动时与支架发生摩擦，间隙过大则会导致滚轮运行时出现左右晃动，影响设备移动的平稳性；轮面的弧度设计也需要经过校核，保证滚轮在转向时接地面积不会出现大幅变化，避免转向时阻力突增。这类脚轮虽然是小型通用零部件，但在整个设备的移动系统中起到至关重要的作用，结构设计上的细节优化，能直接提升终端设备的使用体验，减少后期运维的更换成本。
