漫威影视道具美国队长盾牌结构设计

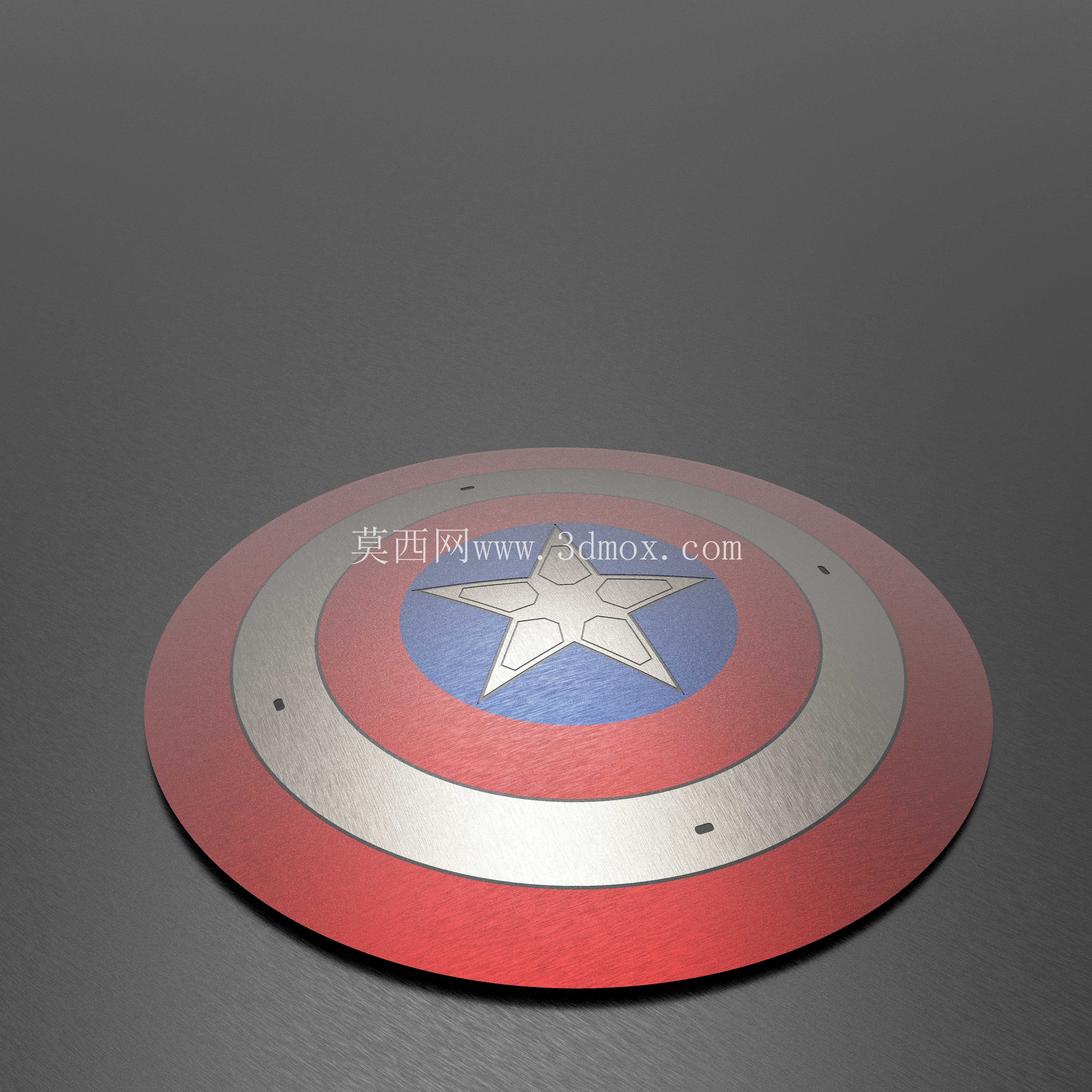

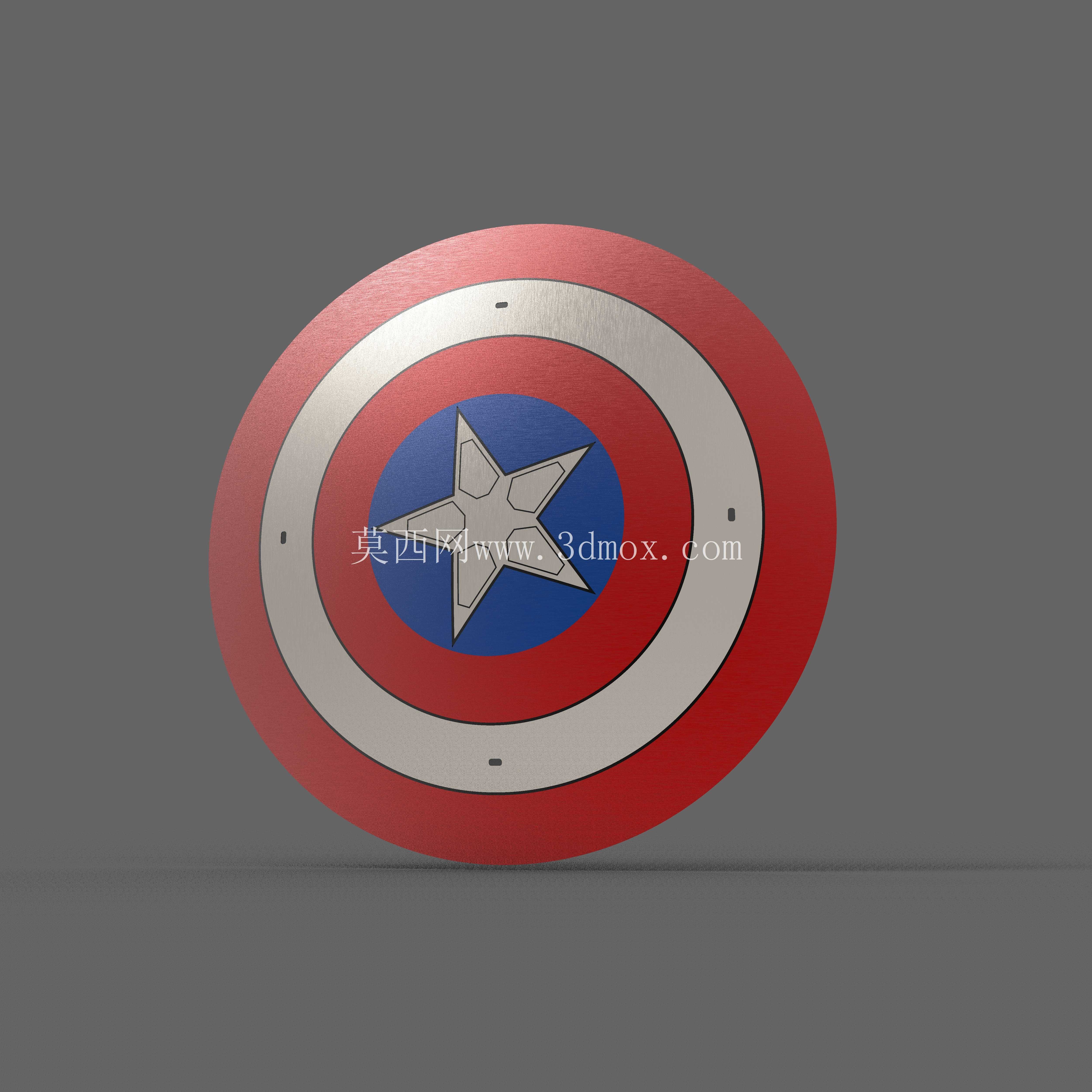

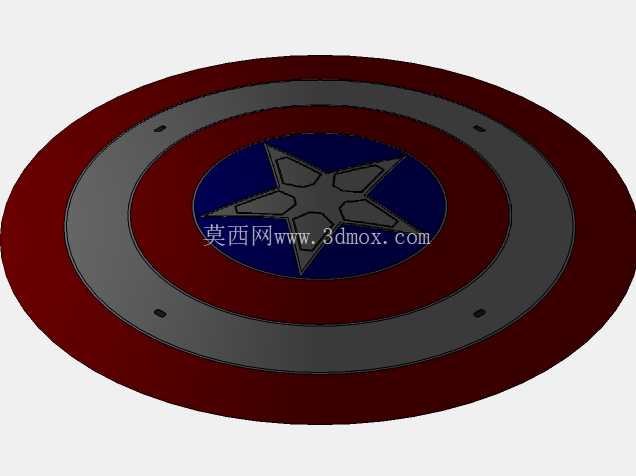

　　这款圆形盾牌的结构设计，最初的需求来自影视道具复刻与文创周边开发场景，在实际应用中，既可以作为漫展活动的手持展示道具，也能通过等比例缩放后做成桌面装饰摆件、主题场馆的陈列展品，部分轻量化改型版本还可用于cosplay活动的穿戴配件，适配不同场景下的使用强度要求。从功能特性来看，该构件采用经典的同心圆分层结构，最外层为环形红色金属圈，向内依次是银色金属环、蓝色圆形基底，中心位置设置立体五角星结构，各层之间采用阶梯式搭接设计，既保证了视觉上的层次感，也能在实体加工时通过嵌装结构减少粘接或焊接的工作量，提升装配精度。

　　设计过程中首先确定了整体的圆形对称基准，以中心五角星的几何中心为整个模型的原点，所有环形结构的圆心均与该原点重合，避免出现偏心导致的视觉偏差。各环形层的厚度采用渐变设计，最外层红色圈的厚度略大于内层银色环，中心蓝色基底的厚度与银色环保持一致，五角星采用凸起式结构，凸起高度控制在3-5mm区间，既保证立体触感，又不会因为凸起过高导致磕碰损坏。考虑到铸造加工的工艺要求，所有层间过渡位置均设置了R1-R2的铸造圆角，避免直角位置出现浇铸不足、应力集中的问题，同时在盾牌背面预留了手持握把的安装位，安装位的凸台高度为8mm，设置了两个M6的螺纹孔安装基准，孔位间距120mm，适配常规的道具握把安装尺寸，不需要二次打孔即可完成配件装配。

　　外形尺寸方面，全尺寸版本的盾牌外圆直径控制在760mm，整体厚度12mm，边缘位置做了3mm的倒边处理，避免锐边划伤使用者；如果是做桌面摆件的缩比版本，可按照1:4或者1:6的比例缩放，缩放时需要注意螺纹孔的尺寸要同步调整，或者直接改为沉孔结构适配小尺寸的固定螺丝。安装边界上，背面除了握把安装位，还在上下左右四个对称位置预留了挂装孔位，孔位距离外圆边缘60mm，孔径5mm，可直接使用膨胀螺丝挂装在墙面作为装饰，不需要额外加装挂架。

　　结构强度校核时，针对全尺寸道具版本，采用ZL104铸造铝合金作为基材时，整体重量可控制在3.2kg左右，手持使用时不会有过重的负担，同时环形结构的刚性足够，正常手持挥动不会出现变形；如果是做纯装饰的摆件版本，可采用树脂铸造，进一步降低重量和成本。设计时还考虑了表面处理的工艺余量，每个外露面都预留了0.2mm的打磨喷涂余量，方便后期做分色处理，红色、银色、蓝色区域的分界位置都做了0.5mm的浅凹槽，喷涂时可以沿着凹槽贴美纹纸，不需要额外做遮罩定位，提升表面处理的效率。中心五角星的五个角的角度均为36度，边角位置同样做了小圆角处理，避免尖角位置在铸造时出现缺料，同时也能防止使用时划伤。整个模型的分型面设置在盾牌厚度方向的中间位置，上下模脱模斜度控制在1.5度，不需要复杂的抽芯结构即可完成铸造生产，适合小批量的道具生产或者文创产品定制。
