1:15比例可动手动托盘搬运车3D打印结构

手动托盘搬运车是仓储物流、车间物料转运场景中普及率极高的轻载搬运设备，日常作业中主要用于托盘化货物的短距离移位，适配标准欧标、国标木质及塑料托盘的叉取间隙，无需额外动力源，仅依靠人力操作即可完成货叉起升、水平移动、落叉卸货的全流程动作，在电商仓、生产车间线边仓、商贸批发市场等场景中，承担着大吨位叉车无法覆盖的窄通道、小批量转运作业需求，是厂内物流体系中不可或缺的基础搬运单元。

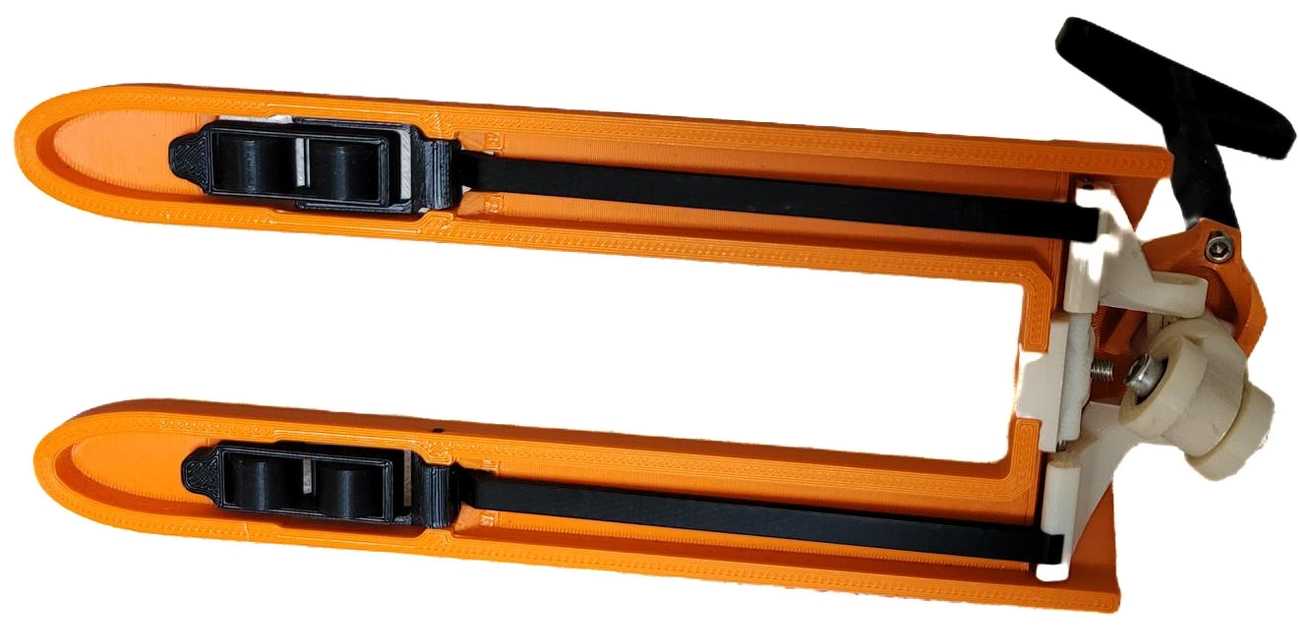

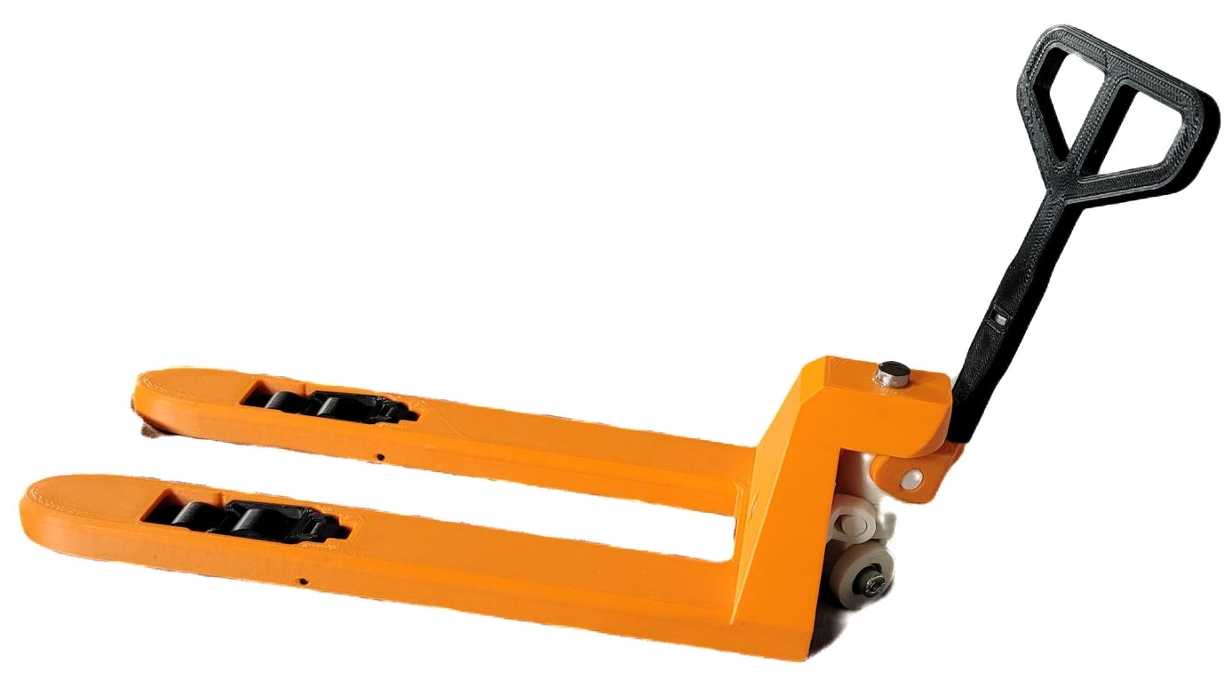

这款1:15比例的可动模型，完全还原了真实手动托盘车的核心运动逻辑，没有做简化的外观摆件处理，而是完整复现了实车的液压提升联动结构。设计阶段针对FDM熔融沉积3D打印工艺做了全流程适配，所有零件的打印摆放角度、支撑添加位置、壁厚设置都经过反复验证，避免打印过程中出现翘曲、层间开裂、薄壁破损等问题，同时兼顾组装后的运动顺畅度。模型的核心运动部件分为打印件与标准件两类，其中承载结构件、操作手柄、叉臂主体采用工程塑料打印制作，而转轴、轴承、连接销这类需要承受反复摩擦、传递扭矩的部件，采用对应规格的标准金属紧固件与微型轴承，既保证了运动结构的耐用性，也控制了整体打印与组装的难度，不需要复杂的后处理工序，去除支撑后经过简单的打磨适配即可完成总装。

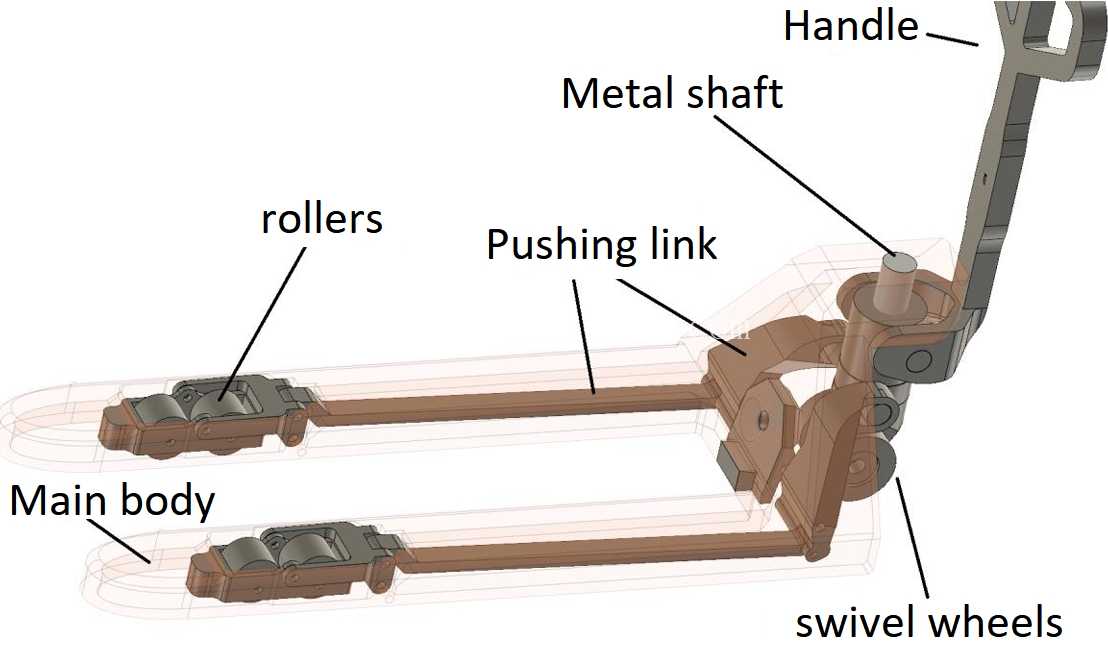

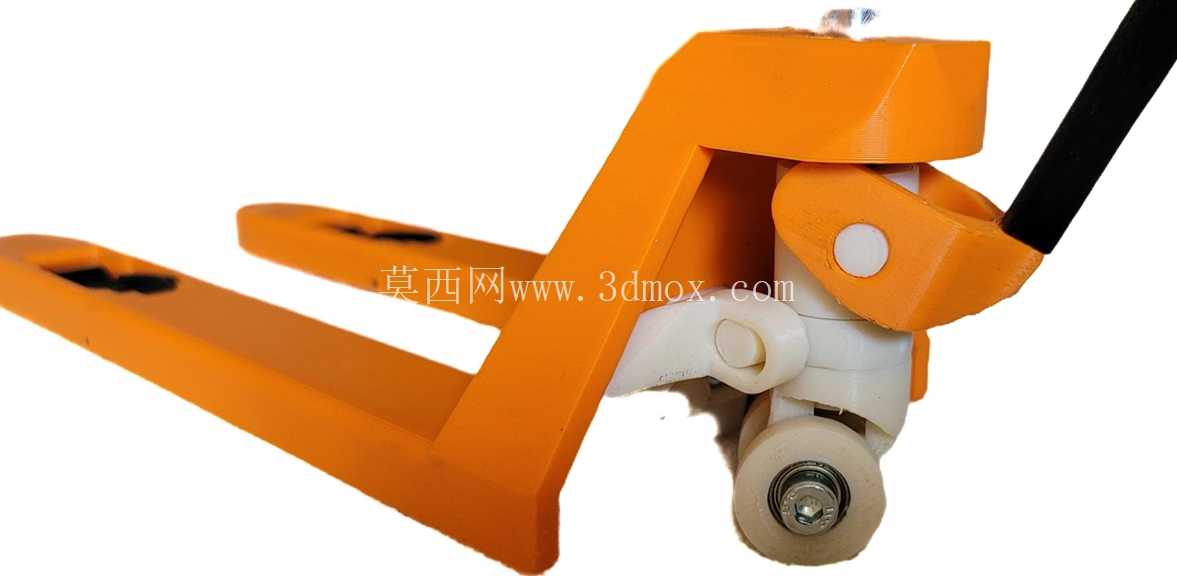

从结构设计逻辑来看，模型的叉臂部分完全参照实车的受力布局做等比例缩放，两根平行叉臂的前端做了圆弧过渡导向结构，方便模拟叉取托盘时的对位插入，叉臂底部的承载轮组采用了与实车一致的前轮摆臂结构，在起升过程中，摆臂会随液压顶杆的伸出带动前轮向下支撑，将叉臂整体抬离地面，这个运动过程的行程与角度都经过精准计算，保证抬升后叉臂保持水平状态，不会出现前倾后仰的卡滞问题。操作手柄部分还原了实车的三档控制逻辑对应的结构连接，手柄的握持角度符合人体工程学缩放比例，表面做了防滑纹理设计，底部与液压主体的连接位置设置了转动限位结构，避免操作时手柄转动角度过大造成结构干涉。

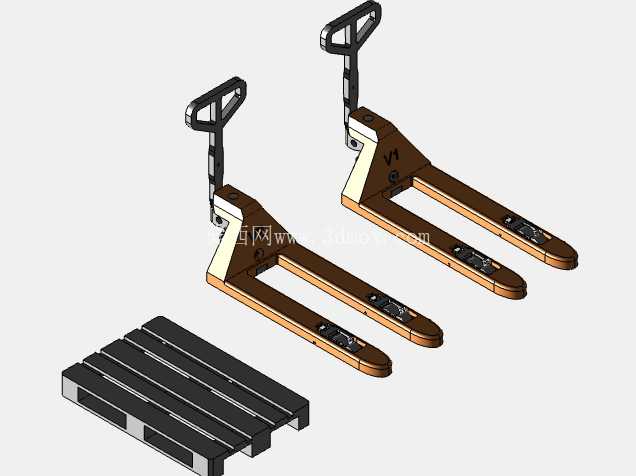

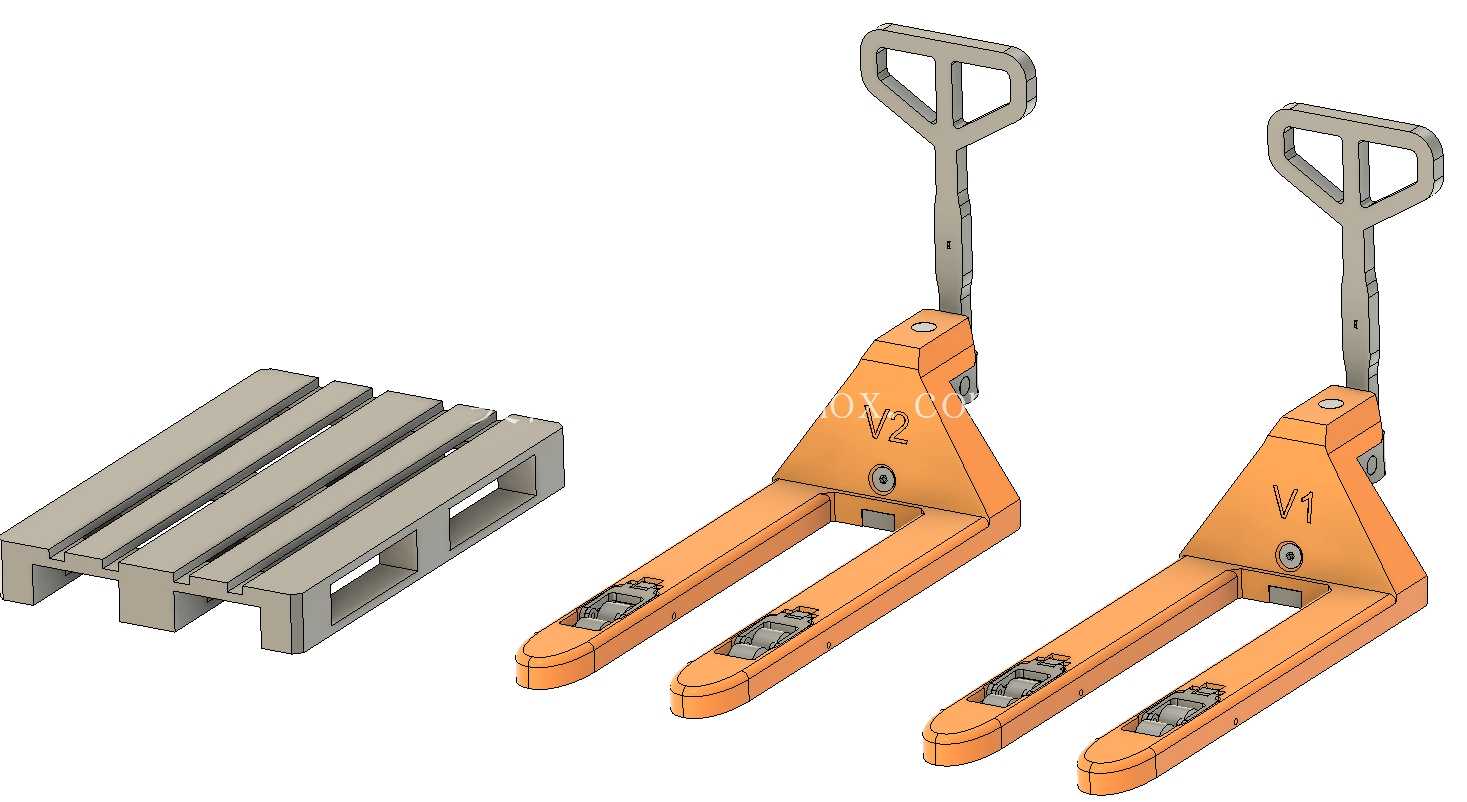

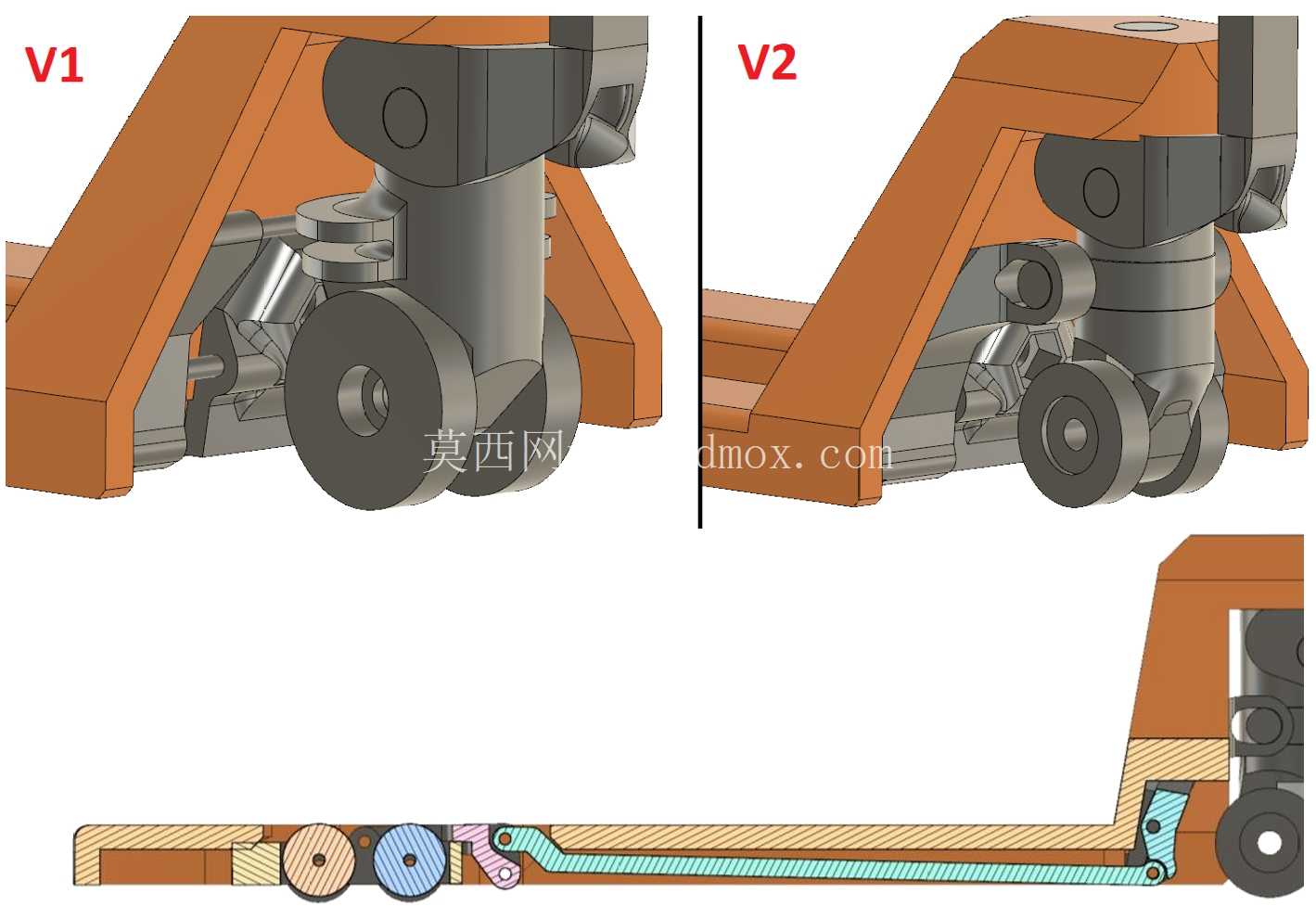

模型共迭代了两个结构版本，V1版本采用直接铰接的提升摆臂结构，结构简单组装难度低，适合入门级3D打印爱好者制作；V2版本在摆臂的转动铰接位置引入了微型滚珠轴承结构，将转动副的滑动摩擦替换为滚动摩擦，大幅降低了操作手柄按压起升时的阻力，运动过程更顺滑，也减少了反复转动带来的结构磨损，能够更长时间保持结构精度，不会因为长期把玩出现铰接孔磨大、虚位过大的问题。

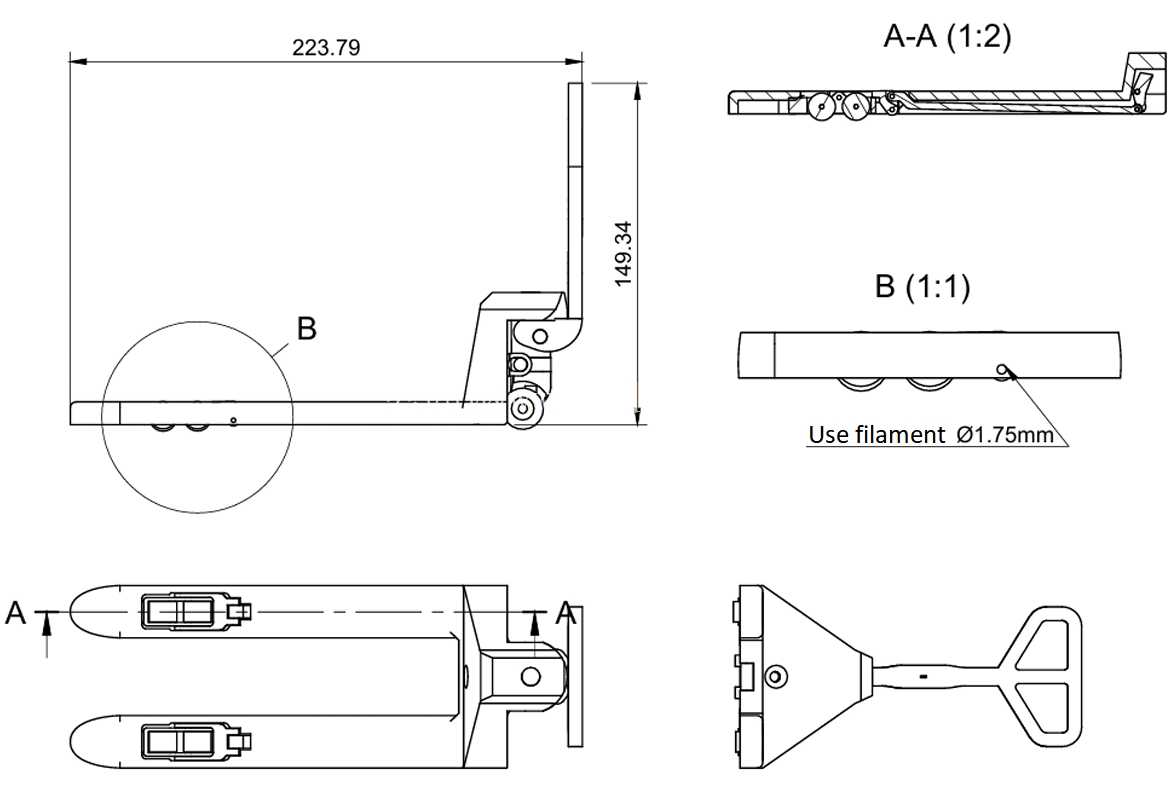

在安装边界与尺寸适配方面，模型整体尺寸按照1:15的比例严格缩放，叉臂的外侧间距、叉臂厚度、起升行程都与实车形成精准的比例对应，组装完成后总长度、手柄最大抬起高度都控制在普通桌面级3D打印机的成型尺寸范围内，不需要拆分打印超大尺寸零件，普通220*220mm成型尺寸的桌面FDM打印机即可完成所有零件的制作。组装过程不需要特殊的粘接剂，大部分连接位置采用卡扣与销钉固定，仅在非运动的固定结合面使用少量胶水辅助定位，方便后期拆解调整结构。

这类功能型比例模型除了作为教学演示道具使用，也可以作为物流设备展示的微缩沙盘配件，或是结构设计入门的练习案例，通过制作组装的过程，能够直观理解手动托盘车的杠杆受力、液压传动、连杆运动的基础机械原理，相比纯外观的摆件模型，可动的结构设计能够更清晰地展现设备的实际工作逻辑，帮助初学者快速建立起机械结构的空间认知，理解不同运动副的配合方式、受力传递路径，为后续的全尺寸设备设计打下基础。在打印材料选择上，考虑到叉臂部分需要承受一定的载荷，主体结构推荐选用强度较高的ASA或PETG线材打印，手柄的防滑部分可以选用柔性TPU材质打印提升握持手感，轮组部分可以选用低摩擦系数的PLA或自润滑材料，减少滚动过程中的阻力，进一步提升操作手感。
