DeckelFP1克隆款FUS200卧式铣床结构

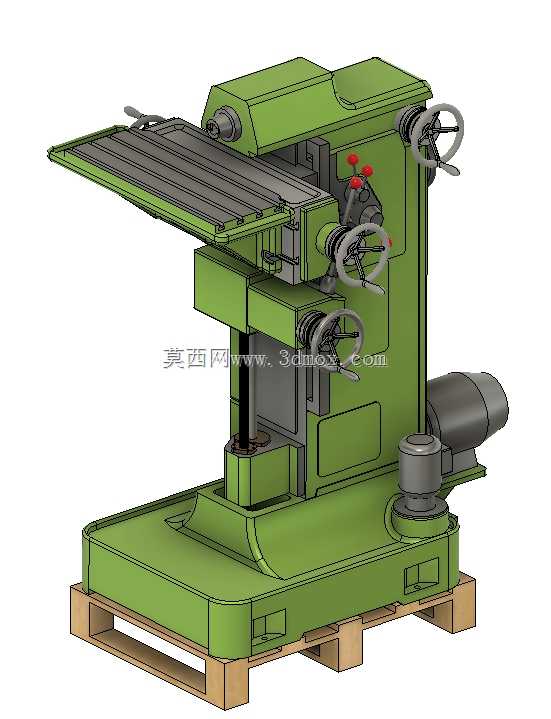

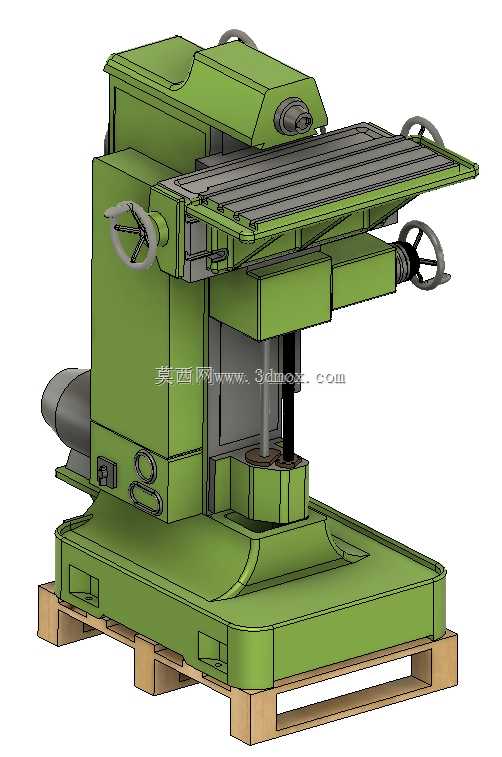

　　这款复刻结构的卧式铣床，主要面向小型机加工车间、工装维修站点、职业院校实训场景的金属切削作业需求，可完成平面铣削、沟槽加工、小型零件的分度铣削、斜面成型等常规机加工序，适配小型五金零件、工装夹具零部件、设备维修替换件的小批量加工与单件修配场景。从结构设计逻辑来看，整机采用落地式床身作为核心承载基体，床身内部预留主轴传动、进给传动的安装腔体，底部一体化铸造的基座兼顾配重稳定性与安装基准面的平面度要求，基座下方预留的木托支撑位对应设备转运、就位时的叉车作业边界，避免吊装或转运过程中磕碰床身的加工配合面。工作台部分采用加长矩形台板结构，台面上的T型槽按照通用机加工装夹标准排布，可适配通用平口钳、分度头、专用夹具的安装固定，台板的纵向、

　　横向、垂向进给均采用手轮操作结构，三个方向的手轮布局符合常规操作的人机工程逻辑，操作人员站在设备正面即可完成所有进给方向的调节，手轮旁设置的锁紧手柄可在进给到位后锁定对应轴的位置，避免切削过程中出现进给窜动影响加工精度。主轴箱部分采用侧挂式布局，主轴的转速调节结构集成在床身侧面的操作区域，尾部的驱动电机通过传动机构将动力传递至主轴，可适配不同直径的铣刀盘、棒铣刀等切削刀具，满足不同材质工件的切削线速度要求。设计过程中对各运动副的配合间隙做了适配性调整，导轨面的宽度设置兼顾运动稳定性与进给操作的轻便性，避免过宽导轨导致操作手轮力矩过大，同时防止导轨面过窄引发的切削振动问题。整机的安装边界充分考虑小型车间的场地适配性，

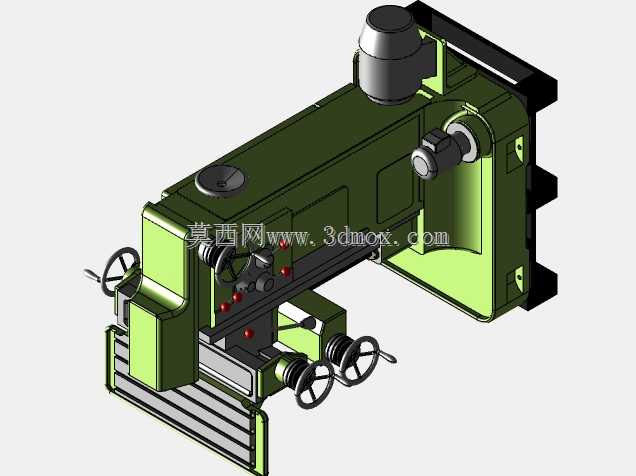

　　基座的占地面积控制在常规小型设备的摆放范围内，设备顶部的最高高度适配标准厂房的层高要求，不需要额外做场地改造即可完成就位安装。需要注意的是该结构为近似型号复刻，所有安装配合尺寸、运动行程参数均按照公开测绘数据做了适配调整，与原始型号的尺寸存在一定偏差，在做配套工装设计、设备地基规划时，需要以实际模型的测量尺寸为准，不可直接套用原厂设备的参数。从三维建模的细节来看，模型还原了床身的加强筋结构、手轮的轮辐造型、操作手柄的防滑纹理、电机的安装座结构、工作台的T型槽细节，甚至基座上的吊装孔、储物舱门结构都做了对应还原，可用于设备结构教学、车间布局规划演示、工装夹具的配套干涉检查等场景，建模过程中对各运动部件的装配关系做了约束设置，

　　可模拟各进给轴的运动行程，验证操作空间是否存在干涉问题。在实际选型参考中，这类小型卧式铣床适合加工尺寸不大的板类、轴类、套类零件，相比大型铣床占用场地更小，操作门槛更低，适合维修类车间的非批量加工需求，模型中预留的电机安装位、传动腔空间可根据实际使用需求适配不同功率的驱动单元，不需要对床身主体结构做额外修改。
