23米高游乐园摩天轮主体钢结构设计

该模型还原的是游乐园场景中核心观光类游乐设备的主体承载结构，整体高度23米，未包含配套的乘客轿厢、外围装饰小屋等附属部件，仅保留了设备运行的核心受力框架，可直接用于游乐设备方案阶段的结构校核、场地适配验证以及后续深化设计的基础参照。从实际应用场景来看，这类中型摩天轮多设置在城市综合游乐园、主题乐园的核心观景区，或是商业综合体的户外休闲广场，主要承担高空观光、园区景观地标、亲子休闲体验的功能，运行时转速缓慢，单圈运行时长通常控制在10-15分钟，能够为乘客提供开阔的园区视野，同时自身的大尺寸轮体结构也会成为区域内的视觉焦点，强化场所的休闲娱乐属性。

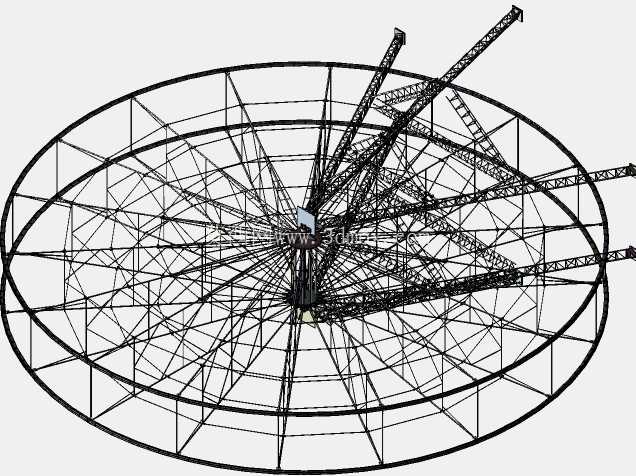

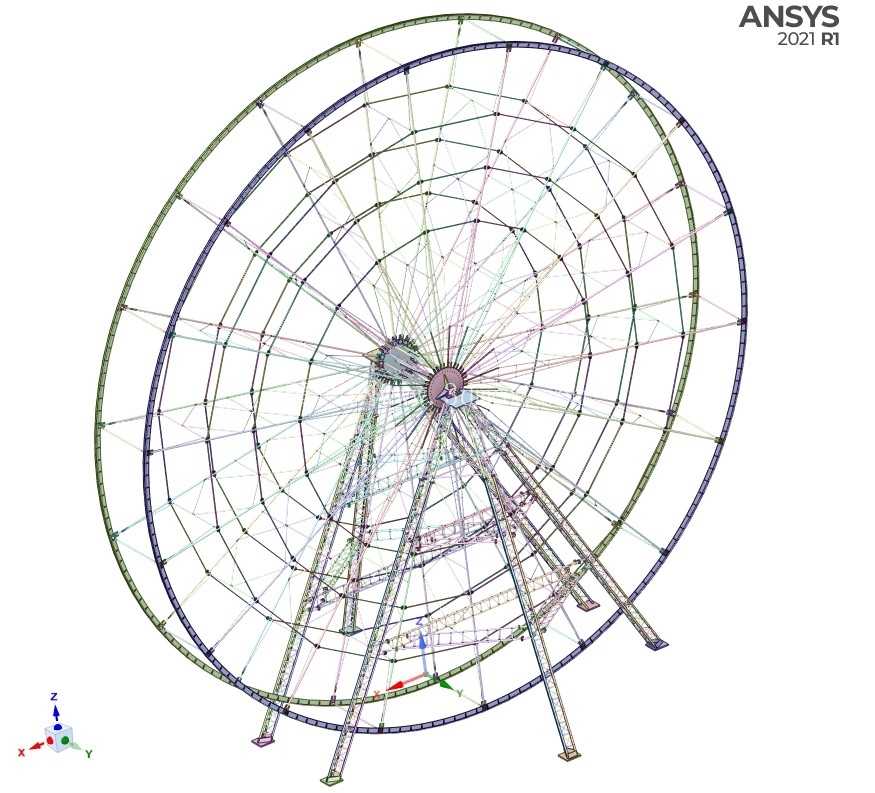

从结构设计思路来看，整个主体采用空间桁架式轮辐结构，轮缘部分通过多圈环形弦杆搭配交叉腹杆拼接成型，能够将轮体局部承受的载荷均匀分散到整个环形框架上，避免局部应力集中导致的结构变形；轮辐部分采用多组径向拉索与刚性支撑杆组合的形式，从中心主轴轮毂处向轮缘呈放射状排布，既能够降低整体结构自重，又可以保证轮体在转动过程中的径向刚度，减少运行时的轮体晃动；支撑部分采用双侧斜向桁架支腿，支腿底部向外展开形成足够的支撑跨距，配合底部的预埋安装基础，能够抵消轮体转动时产生的倾覆力矩，同时支腿的桁架结构也能有效降低风阻，提升户外安装后的抗风稳定性。

在安装边界方面，该结构的底部支腿安装点位需要预留足够的硬化基础空间，基础需要根据整体载荷计算预埋地脚螺栓组，安装区域的地面承载力需要满足设备满载运行时的压强要求，同时轮体周边需要预留不小于3米的安全检修通道，避免运行时周边障碍物与轮体发生干涉；轮体中心的主轴安装位需要预留驱动机构、回转支承的安装接口，后续可直接配套标准的游乐设备回转驱动总成，无需对主体轮毂结构进行二次改造。

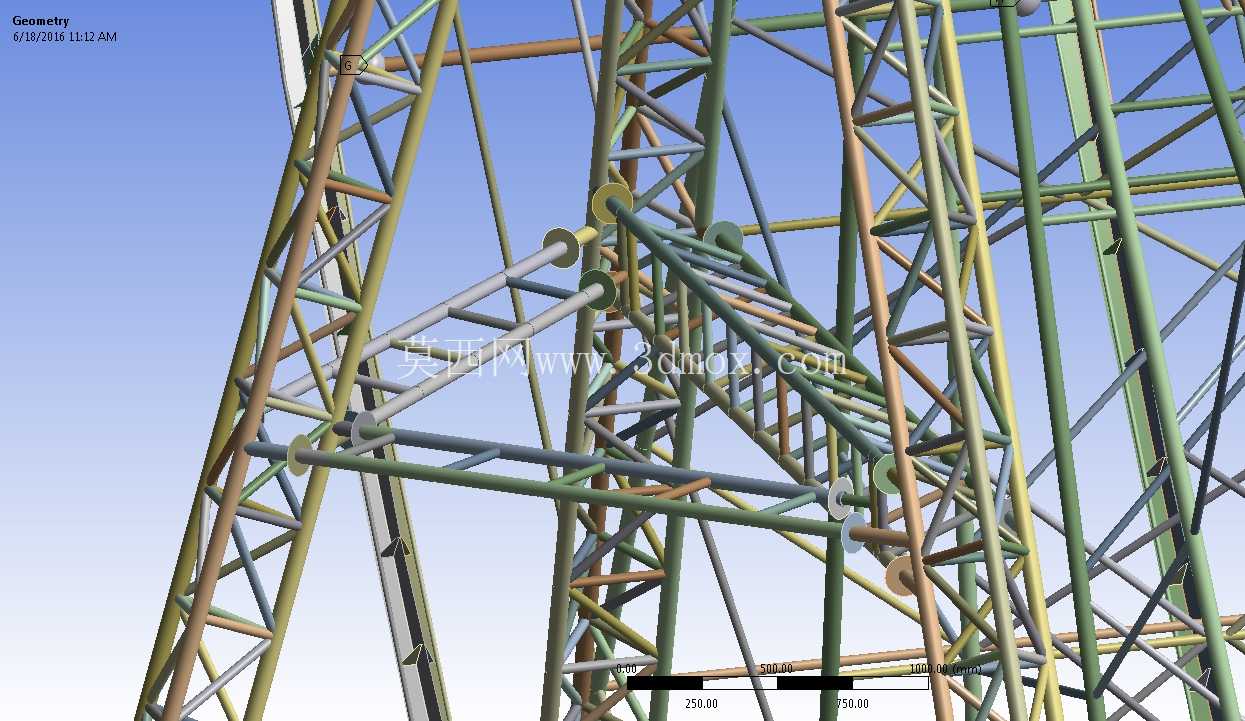

从功能特性来看，该主体结构完全匹配中型观光摩天轮的运行载荷要求，轮缘上预留了均匀分布的轿厢安装挂点，挂点间距经过计算，能够保证轿厢运行时不会发生相互碰撞，同时挂点位置设置了加强筋板，能够承受满载轿厢的垂直载荷与运行时的小幅摆动冲击力；整个结构的杆件连接节点均采用相贯线焊接的设计形式，建模时还原了节点处的贴合轮廓，能够直接用于后续的焊接工艺拆解、杆件下料尺寸统计，减少深化设计阶段的重复建模工作量。

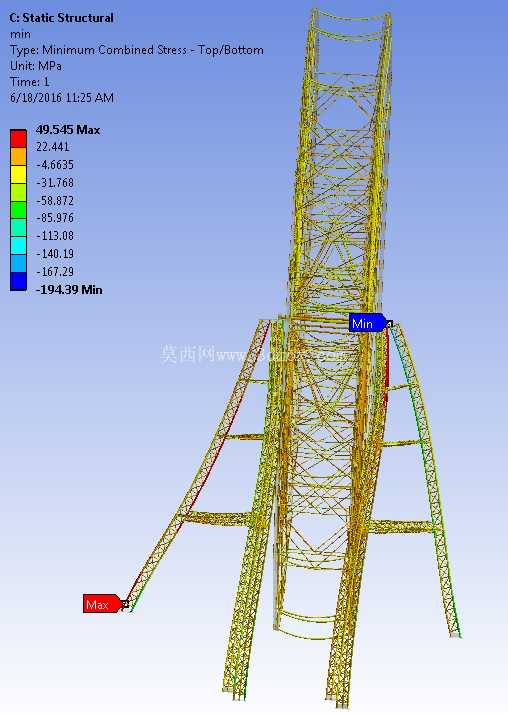

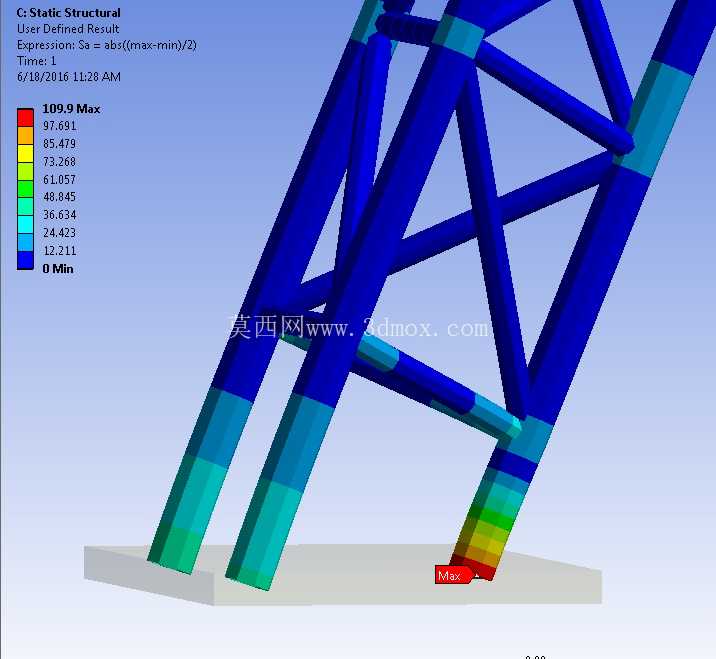

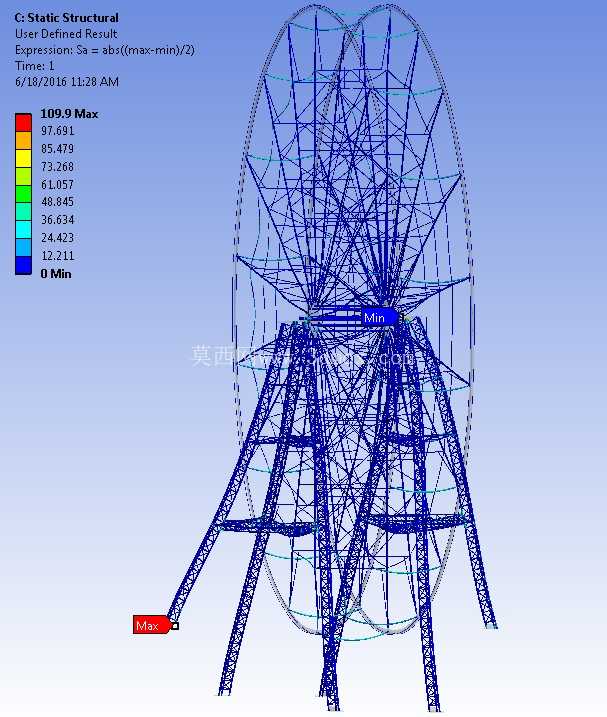

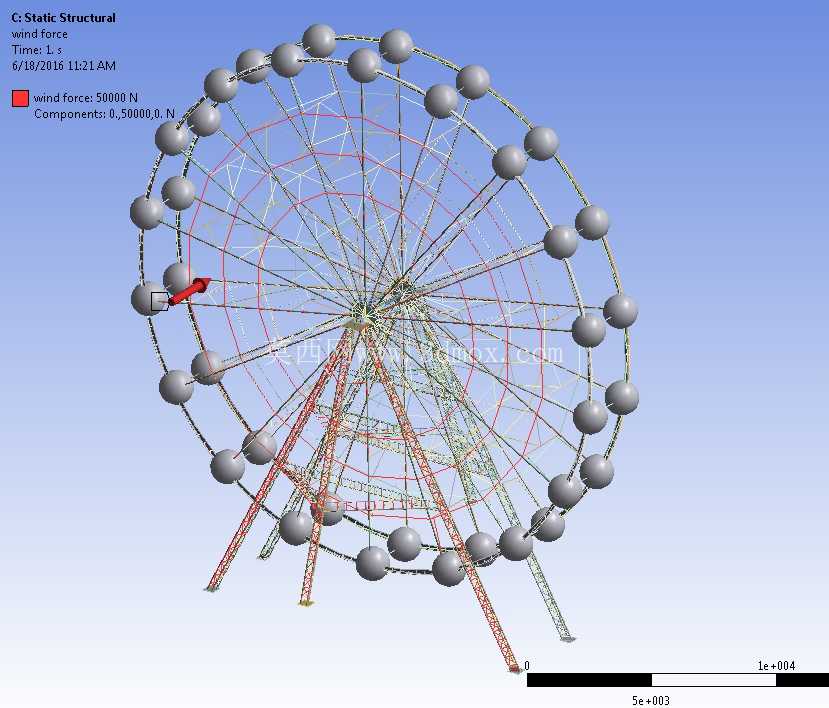

不同于小型游乐设备的一体式结构，该摩天轮主体采用分段模块化的设计思路，轮缘、轮辐、支腿均拆分为可运输的独立分段，单段杆件长度控制在常规货运车辆的运输尺寸范围内，能够降低长途运输的成本，现场安装时可通过法兰节点快速拼接，无需在现场进行大量的焊接作业，能够有效缩短现场安装的周期，同时也便于后期的设备检修，出现局部杆件损伤时可直接更换对应分段，无需对整体结构进行拆解。在结构受力校核层面，建模时已经考虑了设备自重、满载乘客载荷、户外常规风载荷、温度变形等多种工况的影响，杆件的截面选型经过匹配，能够满足游乐设备相关的安全规范要求，可作为同类型摩天轮项目方案设计阶段的结构参考，帮助设计人员快速完成整体布局的搭建，评估不同场地条件下的结构适配性。
