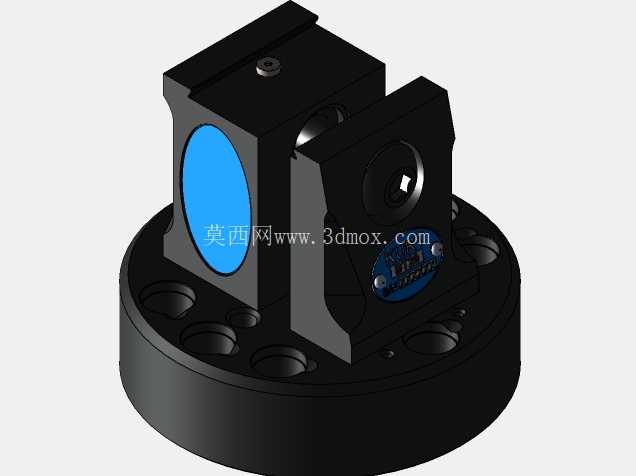

五轴加工用DoveLock DT20高精度虎钳结构

在多轴数控加工场景里，工装夹具的干涉规避能力、装夹刚性直接决定了复杂结构件的加工可达性与成品精度，这款五轴虎钳正是针对五轴机床摆角加工的痛点做的结构适配。日常做五轴联动加工时，普通平口钳的钳体高度过高、底座安装孔位不兼容快换板，摆头加工时极易出现刀柄碰钳体、主轴行程浪费的问题，这款虎钳的整体结构做了下沉式设计，钳身主体高度控制在紧凑区间，搭配圆形法兰式安装底座，能直接适配主流五轴机床的工作台快换定位孔，安装时底座沉孔与工作台T型槽或零点定位销的配合间隙控制在0.02mm以内，重复装夹定位精度可以稳定在0.01mm级别，能满足精密零件批量加工的装夹一致性要求。

从功能特性来看，这款虎钳采用DoveLock锁紧结构，区别于普通丝杆传动虎钳的长行程进给，它的夹紧动作通过斜楔机构实现力的放大，手动施加较小的锁紧力就能获得足够的夹紧扭矩，加工硬质合金、淬硬钢材料时也不会出现工件移位的问题。钳口部分做了可更换设计，既可以搭配平钳口装夹规则毛坯，也能更换定制软钳口适配异形轮廓工件，钳身侧面预留的工艺孔可以加装定位挡块，方便批量加工时的工件快速定位，减少每件找正的辅助时间。圆形底座上均匀分布的多组安装孔，除了满足标准定位需求，还支持虎钳在工作台上做任意角度的偏转固定，配合五轴轴的摆角动作，能实现工件五个面的一次性装夹加工，避免二次装夹带来的形位公差累积。

设计思路上，这款虎钳完全围绕五轴加工的空间避让需求做优化，钳身的外侧轮廓做了大角度的切削让位，当主轴带动刀具摆到负角度加工工件侧面、底面特征时，刀柄的运动包络不会和钳体产生干涉，不需要额外加长刀具就能完成深腔、侧孔类特征的加工，能有效降低长刀具带来的振刀风险，提升加工表面质量。钳体内部的锁紧机构做了全封闭处理，加工产生的铁屑、切削液不会进入传动间隙，日常维护只需要清理钳口和底座表面的切屑即可，不需要频繁拆解保养，能适应车间高负荷的加工生产环境。

从安装边界来看，这款虎钳的圆形底座直径适配主流五轴机床的工作台尺寸，安装后整体高度不会超出机床Z轴的安全行程区间，钳口最大张开量覆盖常见小型精密零件的毛坯尺寸，既可以装夹方形、矩形的规则坯料，也能配合专用钳口装夹圆形棒料、异形结构件。底座的定位基准面做了精磨处理，平面度控制在0.005mm以内，安装到工作台后不需要反复打表找正就能获得足够的安装精度，配合零点快换系统可以实现多台机床之间的工装快速流转，大幅缩短零件加工的换型准备时间。在实际加工应用中，这类五轴虎钳常用来加工航空航天小型结构件、精密医疗零件、汽车液压阀块等需要多面加工的工件，相比通用平口钳，它的装夹占用空间更小、刚性更足，能充分释放五轴机床的加工能力，减少工艺拆分的次数，让复杂零件的加工工序更集中，有效提升整体加工效率。
