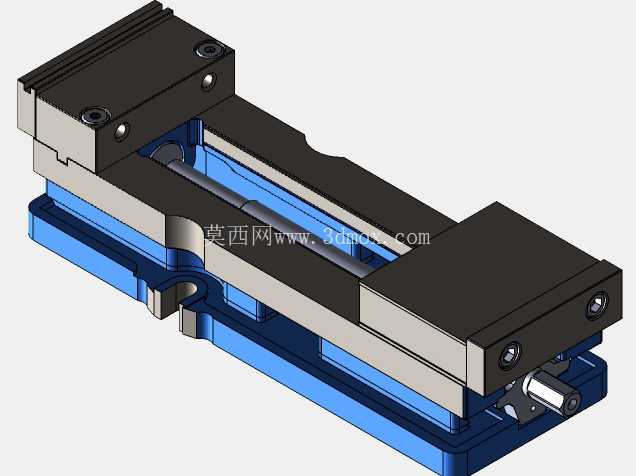

带限制配合配置的库尔特DX4虎钳组件

　　在精密机加工、工装夹具搭建的实际作业场景中，机用虎钳的装夹精度、配合可靠性直接决定工件加工的形位公差达标率，这套带限制配合与多配置的虎钳工作组件，正是面向中小尺寸精密零件装夹需求开发的完整功能单元，区别于市面常见的简易虎钳结构，其设计逻辑完全围绕量产加工场景下的重复装夹一致性、刚性保持能力展开。从实际使用场景来看，这类虎钳常配套立式加工中心、数控铣床、精密磨床使用，可覆盖有色金属、结构钢、工程塑料等多种材质工件的装夹需求，不管是单件打样的工装调试，还是小批量零件的连续加工，都能通过预设的配置参数快速切换装夹行程，无需反复调整钳口平行度，大幅减少装夹辅助时间。

　　从功能特性上看，组件内部设置了多组限制配合结构，活动钳身的滑动导轨面采用了对称式限位设计，避免大切削力下钳身出现侧倾偏移，丝杠传动副预留了合理的预紧间隙调整空间，既保证传动顺滑无卡滞，又能在重载装夹时消除反向窜动，钳口安装面设计了标准定位槽，可快速更换软钳口、硬钳口或者异形夹持块，适配不同轮廓工件的装夹需求。设计思路上，这套组件没有追求过度的轻量化，反而在钳身主体受力部位做了加厚加强处理，底座安装面设置了多组标准T型槽定位接口，可直接匹配机床工作台的标准槽距，安装时无需额外制作过渡连接板，降低现场适配成本；滑动接触面的油槽布局做了优化，日常维护时只需在指定注油点加注润滑脂，就能覆盖全行程滑动面的润滑需求，减少长期使用后的磨损量。

　　从安装边界与尺寸适配来看，整套组件闭合状态下的轮廓尺寸适配常规中小型机床的工作台行程，钳口最大张开量可覆盖常见中小零件的装夹尺寸范围，底座安装孔的位置公差严格按照机床通用接口标准设计，安装后钳口与机床X轴的平行度可控制在精密加工允许的公差范围内，活动钳身的全行程运动无干涉点，配合预设的配置参数，可快速实现不同装夹行程下的限位锁定，避免加工过程中钳身意外移位。

　　在实际工装搭建中，这类虎钳还可与其他定位夹具组合使用，通过底座的标准接口实现多工位并排安装，配合机外预调的装夹定位块，能实现工件的快速换装，尤其适合多品种小批量的柔性加工场景，相比通用平口钳，其限制配合结构能有效抵消铣削加工时的侧向切削力，减少工件让刀变形，提升加工面的表面质量与尺寸一致性。整套组件的结构拆分完全符合实际装配逻辑，各个配合面的公差标注逻辑贴合机械加工工艺要求，不管是用于工装设计参考，还是用于机床装夹方案的选型验证，都能提供完整的结构参考，避免设计过程中出现装配干涉、刚性不足等常见问题。
