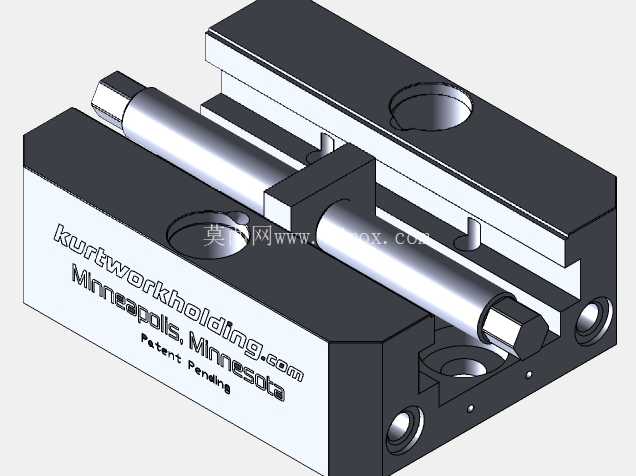

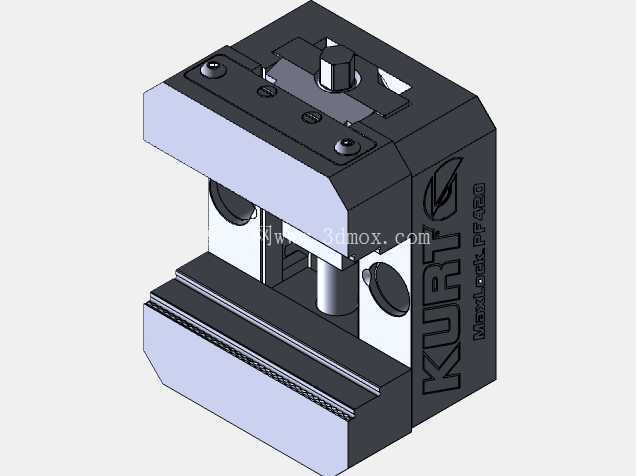

Kurt MaxLock五轴精密加工虎钳结构

在五轴联动加工中心的日常精密加工场景中，工件装夹的干涉规避、夹持刚性始终是影响加工精度与工序流转效率的核心要素，这款五轴专用虎钳正是针对多轴加工的装夹痛点完成的结构设计。区别于普通平口钳的方正结构，这款虎钳在整体轮廓上做了针对性的避空设计，钳体侧部的下沉式结构能够给五轴主轴摆角留出充足的运动空间，当加工主轴带动刀具进行大角度侧铣、倒扣面加工时，不会因为钳体上部的突出结构发生撞机风险，这一设计在加工小型复杂结构件、多面同步成型的零件时优势尤为明显，能够在一次装夹的前提下完成除夹持底面外其余五个面的全部加工工序，大幅减少重复装夹带来的定位误差，也省去了多次拆装工件、重新找正的辅助工时。

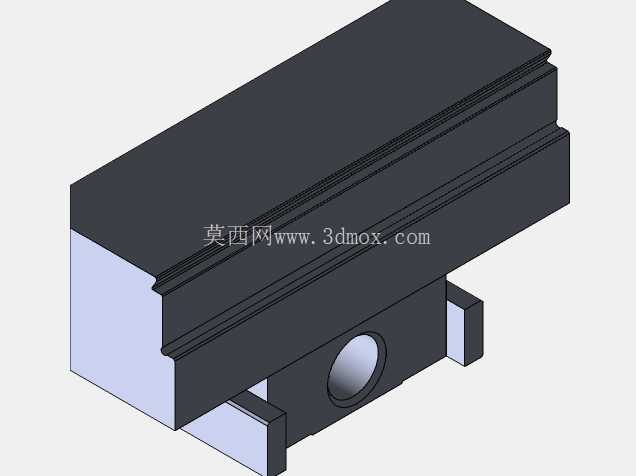

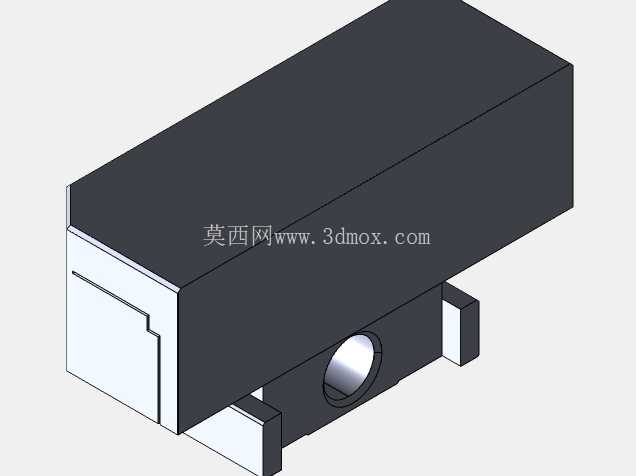

从功能特性来看，这款虎钳采用了带限制配合的装配结构，活动钳身的导向结构经过精密配磨，滑动过程中无多余旷量，钳口闭合时的平行度、垂直度能够稳定维持在微米级公差区间，满足精密零件加工的装夹精度要求。钳体侧面集成的锁紧操作结构，将操作端布置在钳体侧方而非顶部，进一步压缩了钳体上部的结构高度，既降低了装夹后的工件整体重心，提升高速切削时的夹持稳定性，也避免了顶部锁紧结构对刀具路径的遮挡。固定钳身与活动钳身的钳口面都设计有标准的齿形防滑结构，同时预留了可更换软钳口的安装接口，操作人员可以根据加工工件的外形定制适配的钳口型面，实现异形工件的仿形夹持，进一步提升装夹接触面积，减少薄壁件装夹变形的概率。

在设计思路层面，这款虎钳的整体结构围绕五轴加工的最小干涉原则展开，钳体底座采用标准化的安装接口，能够直接适配多数五轴机床的转台工作台、零点快换板的安装孔位，不需要额外制作过渡连接板即可完成快速装夹定位。钳体的整体外形做了大量的切削避空，在保证整体结构刚性的前提下尽可能缩减非必要的结构体积，既减轻了钳体自身重量，降低转台转动时的负载，也给刀具加工留出了更大的运动包络空间。内部的锁紧传动结构采用了增力机构设计，操作人员只需要施加较小的操作力矩即可获得足够的夹持力，能够满足钛合金、淬硬钢等难加工材料的重切削装夹需求，不会因为切削力过大出现工件移位的问题。

从安装边界与尺寸适配角度来看，这款虎钳的底座安装面平面度经过精密研磨，安装后与工作台面的贴合度能够达到满点接触要求，不会因为安装面间隙导致装夹精度损失。钳体的整体高度控制在适配五轴转台摆动的安全范围内，当转台进行任意角度回转、摆动时，钳体与工件的组合轮廓都不会超出机床的运动行程边界，也不会与机床的主轴端面、防护结构发生干涉。钳口的开合行程覆盖了常规小型精密零件的装夹尺寸范围，既可以夹持小型方块毛坯，也可以通过更换钳口适配圆形、异形坯料的装夹需求，在精密模具零件加工、航空航天小型结构件加工、医疗器械零件加工等场景中都能适配。

在实际生产使用中，这类五轴专用虎钳往往配合零点定位系统使用，能够实现不同夹具之间的秒级切换，不需要重新对刀找正，大幅提升多品种小批量零件的加工效率。钳体本身的刚性设计经过切削验证，在大进给量的侧铣加工、高速动态铣削加工中都不会出现振颤问题，加工出的零件表面质量与尺寸稳定性都能得到可靠保障。钳体上预留的多个定位孔与锁紧孔，也支持在夹持基础上额外加装侧向定位挡块、辅助支撑等附件，针对特殊形状的工件可以灵活拓展装夹方案，不需要重新更换整套夹具即可适配不同的加工需求。
