多辊式金属板材折弯加工设备结构设计

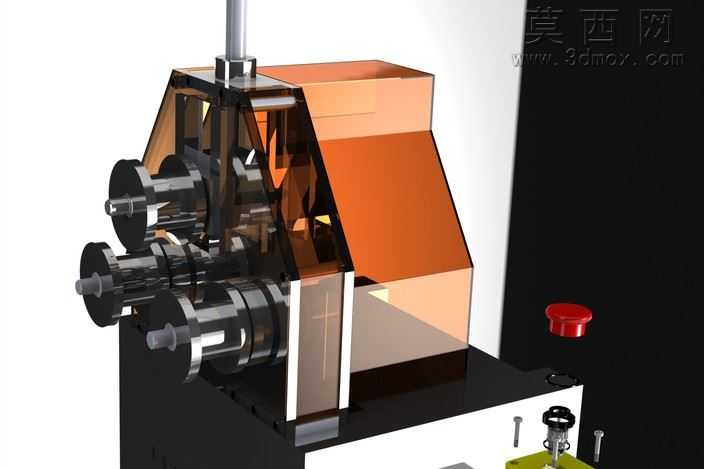

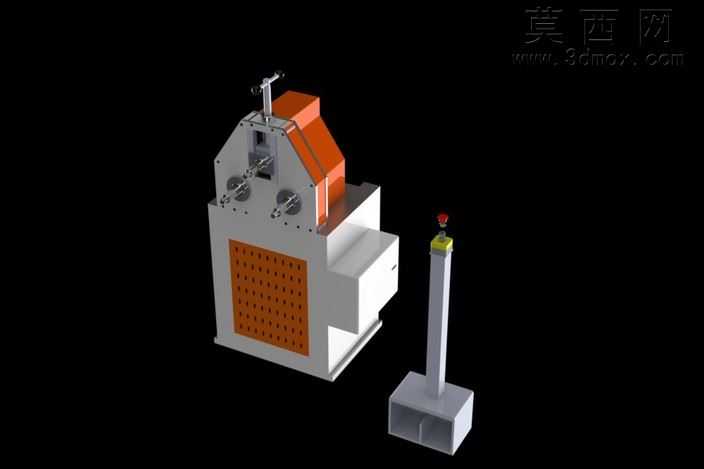

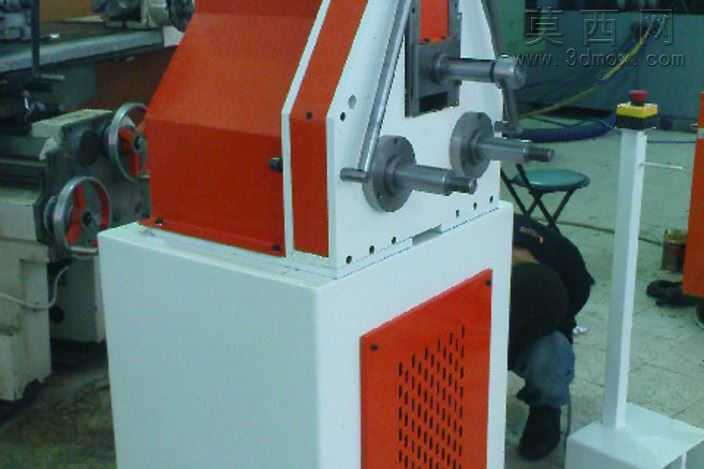

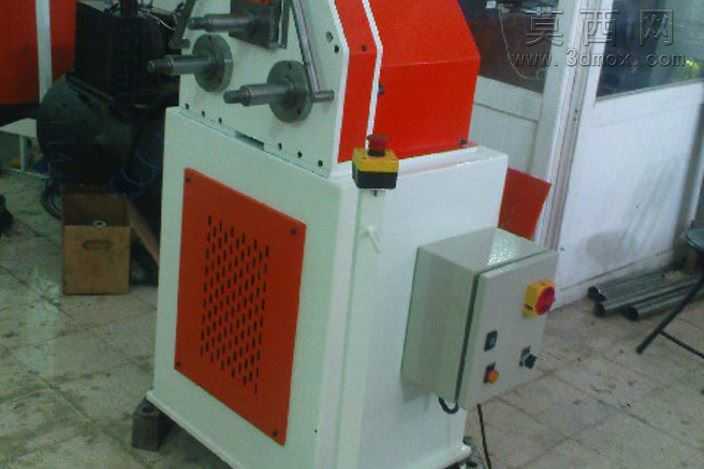

本作品为辊式折弯加工设备的三维设计方案，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，对每一个辊轴、机架护罩、操作控件都进行了1:1比例的尺寸还原，确保各部件装配间隙符合实际机械加工的公差要求，避免出现干涉错位问题。渲染阶段通过调整场景光照参数，对不同部件赋予差异化材质表现：多组工作辊轴采用抛光金属材质，还原金属加工部件的冷硬质感与表面反光特性；机身侧部的防护挡板采用半透明茶色亚克力材质，设置合适的折射与透明度参数，既能够直观展示内部辊组的排布结构，也还原了工业设备安全护罩的真实视觉效果；设备底座采用哑光黑色冷轧钢板材质，表面添加细微的磨砂纹理，还原钣金机架的喷涂质感；操作区域的急停按钮采用亮红色塑料材质，顶部操作杆采用亮面镀铬金属材质，通过材质的明暗、质感差异区分不同功能部件，提升模型的视觉辨识度。结构设计上，该设备采用多组平行排布的成型辊轴结构，区别于传统折弯机的上下模冲压成型方式，可通过调整不同辊轴的相对间距与进给位置，实现不同曲率半径的金属板材连续折弯加工，适配薄板类金属构件的圆弧、多段折弯成型需求；机身采用框架式焊接机架结构，保障设备运行过程中的结构刚性，减少辊轴工作时的形变偏移，提升折弯加工精度；操作侧设置有调节手轮与急停控件，符合实际工业设备的操作逻辑，兼顾加工效率与操作安全性。设计过程中优先考虑设备的实用性与易维护性，将传动结构集中布置在机架侧部的护罩内部，既可以避免加工过程中金属碎屑进入传动部位造成部件磨损，也方便后期维护时拆卸护罩进行检修调试；整体结构紧凑，占用生产空间较小，可适配中小型钣金加工车间的生产需求，能够完成常规金属薄板的折弯成型加工作业。
