哈雷风格摩托造型创意摆件结构设计

这款摩托造型的创意结构件，最初的设计定位是面向小批量文创周边、桌面装饰摆件以及个性化钥匙挂件的铸造生产场景，适配失蜡铸造、小型压铸的工艺边界，整体结构做了针对性的工艺简化，避免出现铸造过程中容易产生的缩孔、浇不足缺陷。从实际应用场景来看，这类小尺寸造型件既可以作为摩托车文化主题的周边衍生品，搭配挂绳做成钥匙配饰，也可以通过底部增加配重块做成桌面装饰摆件，部分场景下还能作为3D打印科普教学的入门案例，帮助初学者理解曲面建模、装配约束的基础逻辑。

从功能特性上看，整个造型没有设置可动的活动关节，所有结构件都做了一体化整合设计，前轮、车把、车架、座椅、后轮的相对位置完全固定，省去了后续装配的工序，适配小批量快速生产的需求。车把部分做了抬高的简化处理，没有保留真实哈雷摩托复杂的控制按键、走线结构，仅保留了高把的核心视觉特征，既降低了建模和生产的复杂度，也不会破坏整体的造型辨识度。前轮和后轮都采用了实心厚壁结构，没有做镂空的轮毂辐条设计，一方面是避免小尺寸铸造时薄壁结构容易出现的断边、缺料问题，另一方面也提升了整个摆件放置时的稳定性，不会因为局部结构过细出现磕碰断裂的情况。

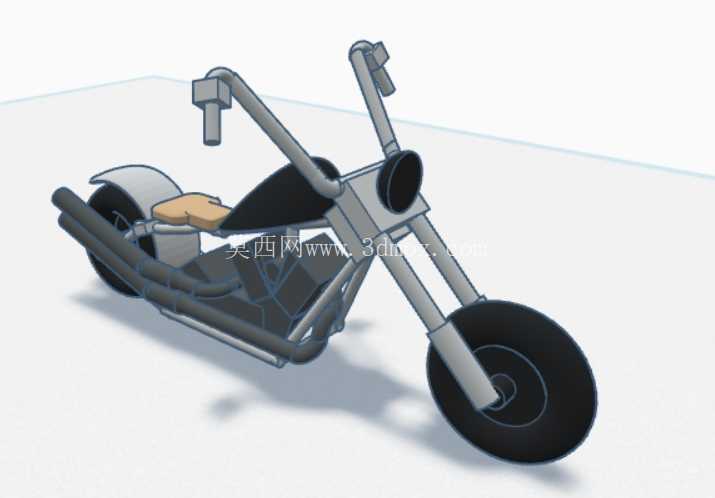

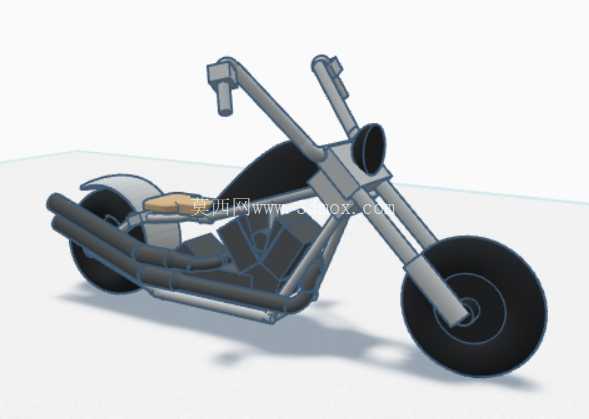

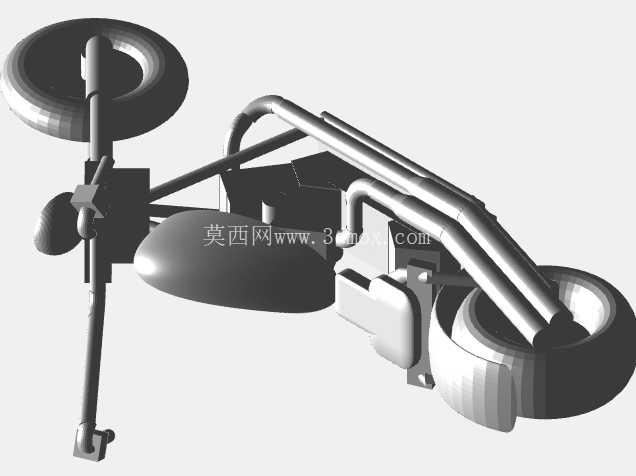

设计思路上，核心是抓住哈雷panhead系列摩托的核心识别点，包括长前叉、高车把、水滴形油箱、单座皮质座椅、长条形排气的视觉特征，在不破坏辨识度的前提下做最大程度的几何简化。车架部分用等直径的圆管路径扫掠生成，没有做真实摩托车架的变径、焊接节点细节，所有的转角位置都做了R2以上的圆角过渡，避免铸造时的应力集中，同时也让打印或者铸造出来的零件不会出现尖锐的边角，提升日常把玩的安全性。座椅部分做了浅棕色的分色区域设计，对应真实摩托的皮质坐垫，在生产时可以通过分色喷涂、或者双色注塑/铸造的方式实现色彩区分，不需要额外的后期贴纸装饰。车头位置的圆形大灯做了内凹的圆柱面设计，既保留了大灯的视觉特征，也没有增加额外的独立零件，整个模型所有特征都整合在单一实体上，不需要拆分模具就能完成生产，大幅降低了小批量生产的模具成本。

从外形尺寸与安装边界来看，整个模型的最大外轮廓控制在长120mm、高70mm、宽45mm的范围内，这个尺寸刚好适配常规钥匙挂件的大小，放在桌面也不会占用过多空间，整体的壁厚最小处控制在2.5mm以上，完全满足铸造、FDM3D打印、光固化3D打印的最小壁厚要求，不会出现打印过程中层间剥离、铸造时冷隔的缺陷。模型的底部做了平面化处理，三个支撑点分别位于前轮底部、车架底部、后轮底部，放置在水平面上时的静摩擦系数足够，不会出现倾倒的情况，如果作为挂件使用，只需要在车把或者车尾位置增加一个直径3mm的挂孔，就能直接穿入钥匙环，不需要额外的结构修改。

在结构细节的处理上，排气部分沿着车架下沿平行布置，没有突出车身的最大外轮廓，避免日常拿取时突出的排气部分容易被磕碰断裂的问题；后轮上方的挡泥板做了和后轮同心的圆弧曲面，和后轮之间保留了1mm的均匀间隙，既还原了真实摩托的结构关系，也不会因为间隙过小导致铸造或者打印时出现粘黏的情况。整个模型没有设置倒扣结构，所有特征的拔模角度都控制在1度以上，开模时可以直接沿竖直方向脱模，不需要设计复杂的抽芯结构，进一步压缩了模具开发的成本和周期。对于小批量定制的场景，这个模型也可以直接导入切片软件做3D打印，不需要额外添加支撑结构，因为所有的悬空位置都做了45度以上的自支撑角度，打印完成后只需要简单去除底部的 raft 支撑就能得到完整的零件，后期打磨工作量非常小。
