压铸用异形拨叉定位结构件

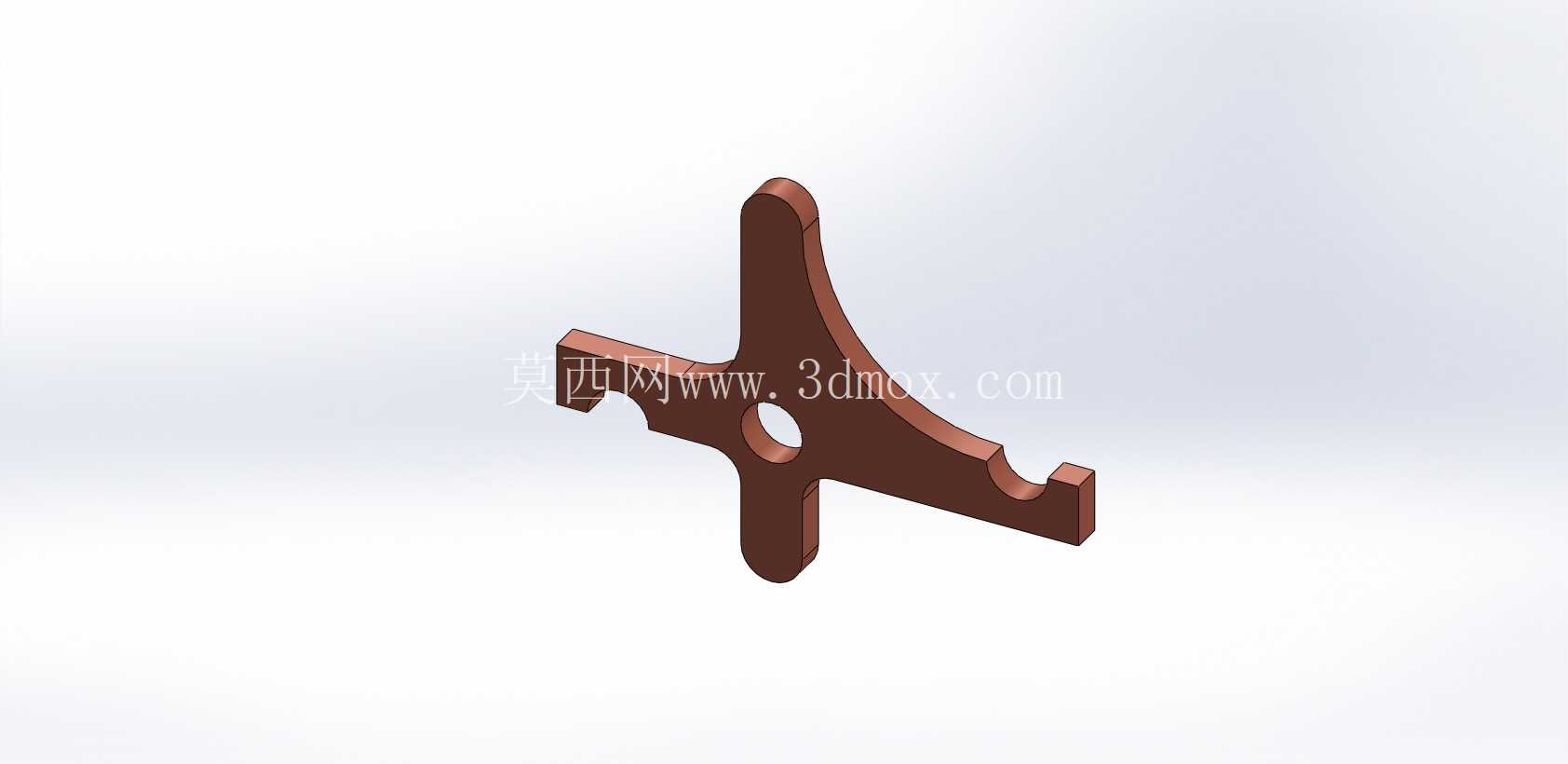

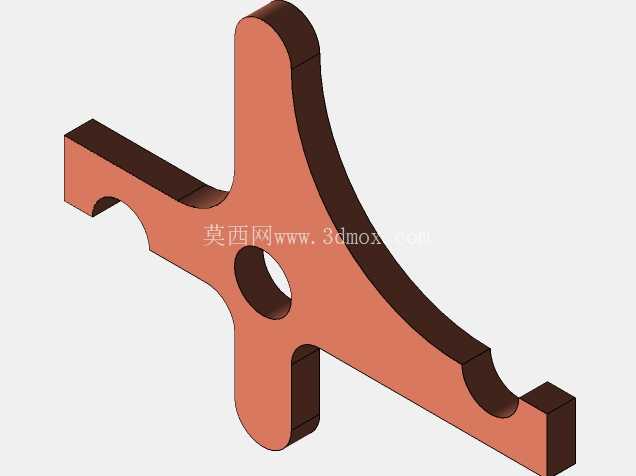

这类异形拨叉类结构件，常应用在小型压铸设备的工位切换机构、轻载传动换挡单元里，日常在半自动压铸生产线的模具工位转位、小型工装的档位切换场景中出镜率不低。从结构上看，零件整体采用十字交叉的主体布局，三个延伸臂分别承担不同的功能：其中两个带圆弧缺口的臂端，是用来卡接配套的圆柱销轴，实现拨动过程中的行程限位，避免拨叉动作时出现径向窜动；垂直向下的短臂则是作为受力驱动端，和驱动摆杆的连接槽配合，传递直线或摆动方向的驱动力；中心位置的通孔是核心安装基准，装配时穿过定位转轴，让整个零件可以绕轴做定角度摆动，这个孔的同轴度公差一般控制在0.02mm以内，否则摆动过程中会出现卡滞、行程偏差的问题。

设计这类零件的时候，首先要考虑压铸成型的工艺可行性，所有转角位置都做了R1.5以上的圆角过渡，避免压铸时出现应力集中导致的冷隔、裂纹缺陷，同时零件的壁厚整体保持均匀，最厚位置和最薄位置的差值控制在1.2mm以内，防止压铸冷却过程中出现缩孔变形。零件的两个圆弧缺口的半径，是严格匹配配套销轴的直径做的设计，缺口深度刚好覆盖销轴直径的三分之一，既保证拨动时不会脱开，又不会因为包裹量过大导致装配难度上升。从安装边界来看，零件绕中心轴摆动的最大角度是42度，两个带缺口的臂端摆动时的最大回转半径是68mm，设计配套机构的腔体时，需要在这个回转范围外预留至少3mm的安全间隙，避免动作时和周边结构发生干涉。

实际使用中，这类拨叉的工作载荷不大，一般承受的拨动力在80N到150N之间，所以材质常选用ADC12压铸铝合金，表面做阳极氧化处理提升耐磨性能，部分重载工况下也会采用锌合金压铸，提升零件的抗冲击强度。零件的驱动端臂长是根据需要的拨动行程计算确定的，驱动端的受力点距离中心转轴的力臂长度，和缺口端的力臂长度比值为1:1.7，这个比例是结合驱动件的输出行程做的匹配，保证驱动端移动10mm时，缺口端的拨动行程刚好达到17mm，满足工位切换的行程要求。

在建模过程中，首先要确定中心安装孔的基准位置，再以此为原点绘制三个臂的轮廓线，圆弧缺口的圆心位置需要和配套销轴的运动轨迹做重合校验，确保整个摆动行程内，缺口和销轴始终保持有效接触，不会出现脱离卡顿的情况。零件的所有非配合面都做了拔模斜度处理，拔模角度设置为1.5度，方便压铸成型后顺利脱模，配合面则预留了0.1mm的精加工余量，压铸完成后只需要对中心孔和两个圆弧缺口做少量精铣加工，就能达到装配精度要求，有效控制加工成本。这类结构件虽然体积不大，但在轻载换挡、工位转位的机构里属于核心执行零件，一旦出现磨损变形，就会导致整个机构的工位定位不准，直接影响生产节拍，所以设计时除了尺寸匹配，还要考虑日常维护的便捷性，零件的安装固定采用卡簧加平垫的方式，不需要复杂工具就能完成更换，适配生产线快速维保的需求。
