JSTHX2-6销内螺纹接插件带线组件结构

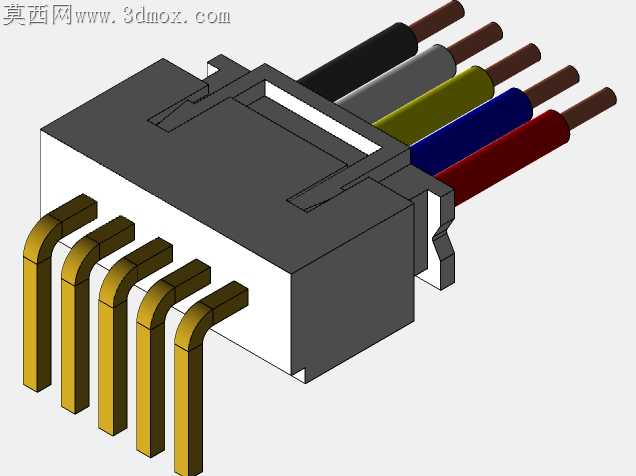

小电流信号接插件的现场失效案例里，近六成问题出在塑壳与插针的配合公差、线束端的应力释放设计上，这款六pin接插件的内螺纹销结构，恰恰是针对这类痛点做的针对性设计。常规同规格接插件仅靠塑壳卡槽固定插针，多次插拔后插针容易出现轴向窜动，轻则接触电阻波动引发信号闪断，重则插针退针导致回路开路，带内螺纹的销结构在插针注塑预埋阶段就和塑壳形成嵌合咬合，螺纹牙型嵌入塑壳内壁的熔融冷却层，相当于给每根插针加了一圈轴向止退结构，插拔力的轴向载荷不会直接作用在插针与塑壳的粘接面上，而是分散到整圈螺纹的咬合齿上，反复插拔五百次后插针的位移量能控制在0.02mm以内，远低于行业标准允许的0.1mm阈值。配套的彩色排线没有做统一的齐头裁切，每根线芯压接端子后伸入塑壳的深度做了0.3mm的梯度差，避免所有线芯的压接应力集中在塑壳进线口的同一横截面上，弯折线束时进线口处的应力会顺着梯度差分散到不同位置，不会出现单根线芯反复弯折断裂的问题。塑壳外侧的定位凸台做了0.1mm的拔模斜度，和对应插座对位时能自动导正，不会因为装配对位偏差导致插针顶弯，凸台边缘做了R0.2的圆角处理，插拔时不会刮蹭插座的塑壳边缘产生塑料碎屑，碎屑掉落到接触针表面引发的接触不良问题也能得到规避。线皮和塑壳进线口的配合间隙控制在0.05mm，既不会因为间隙过大让灰尘水汽顺着缝隙进入接触区，也不会因为间隙过小装配时刮伤线皮露出铜丝，压接端子的位置预留了1mm的线芯裸露缓冲区，压接产生的铜丝变形不会顶到塑壳内壁产生装配应力。整套组件的结构没有冗余设计，每一处细节都是针对现场使用中暴露的失效点做的优化，没有为了建模好看添加无实际作用的装饰特征，所有尺寸公差都能直接对接注塑模具加工和端子冲压工艺，不需要二次调整就能直接用于小批量试产。
