便携平板式折叠休闲坐凳结构设计

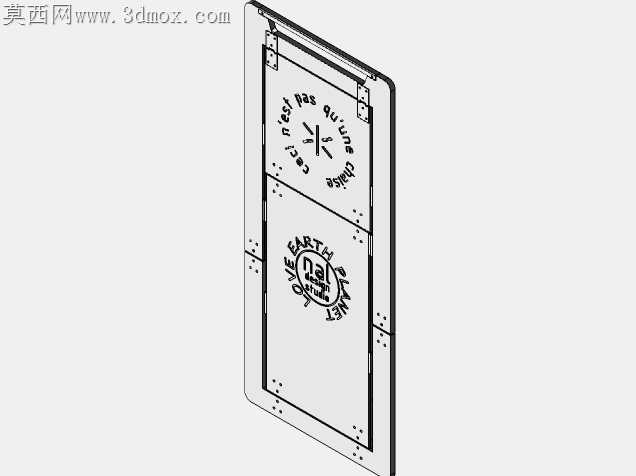

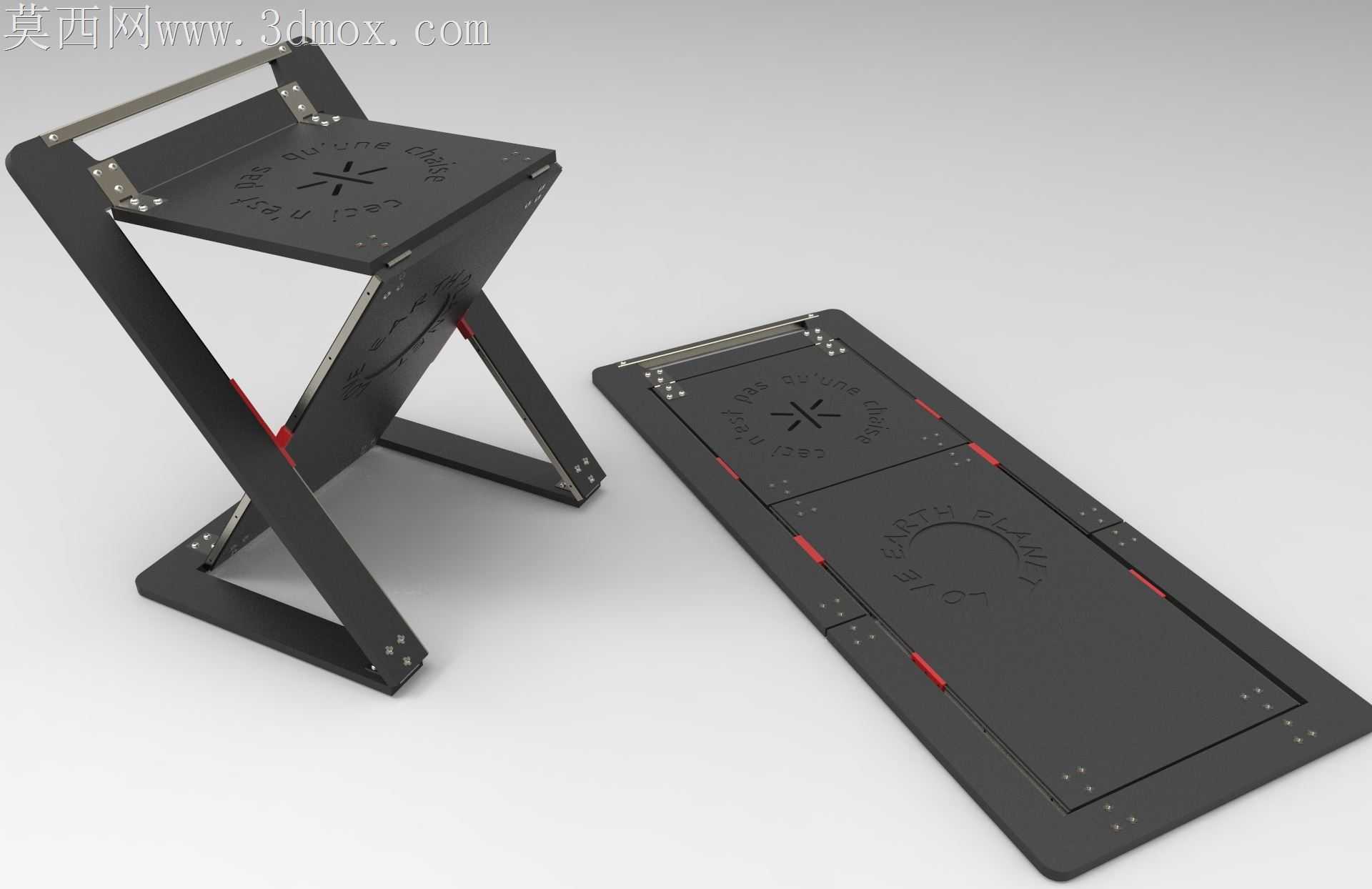

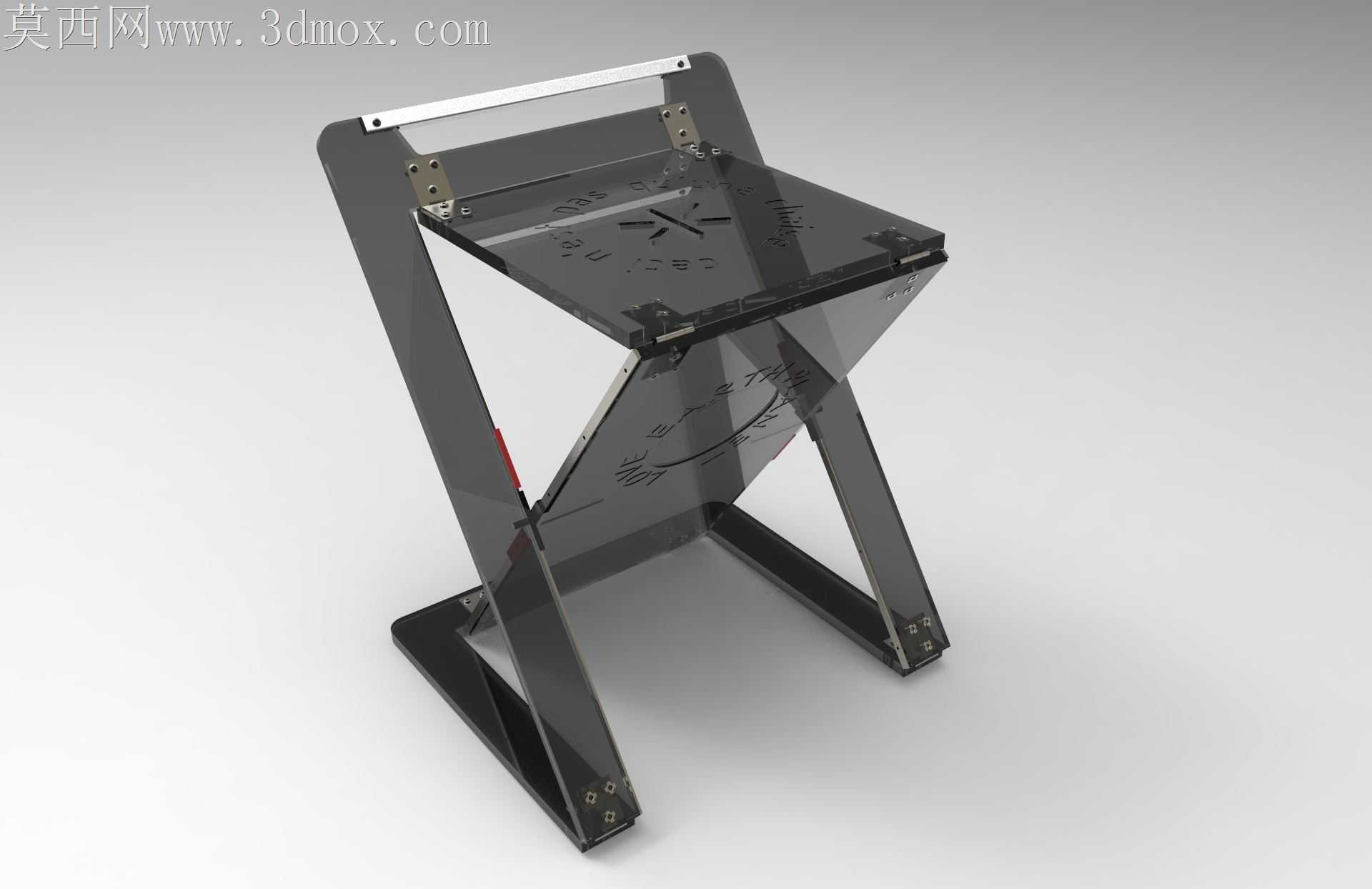

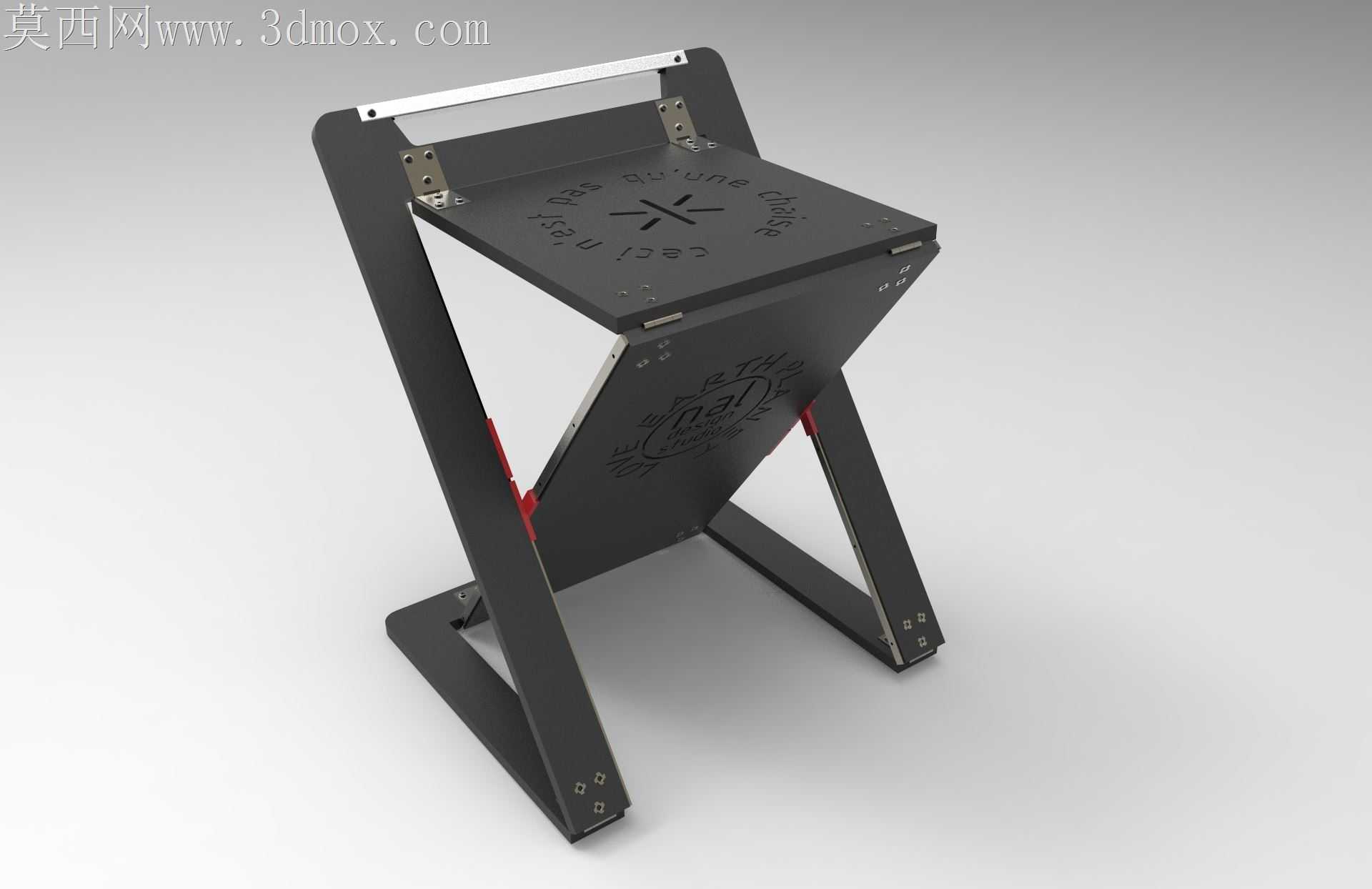

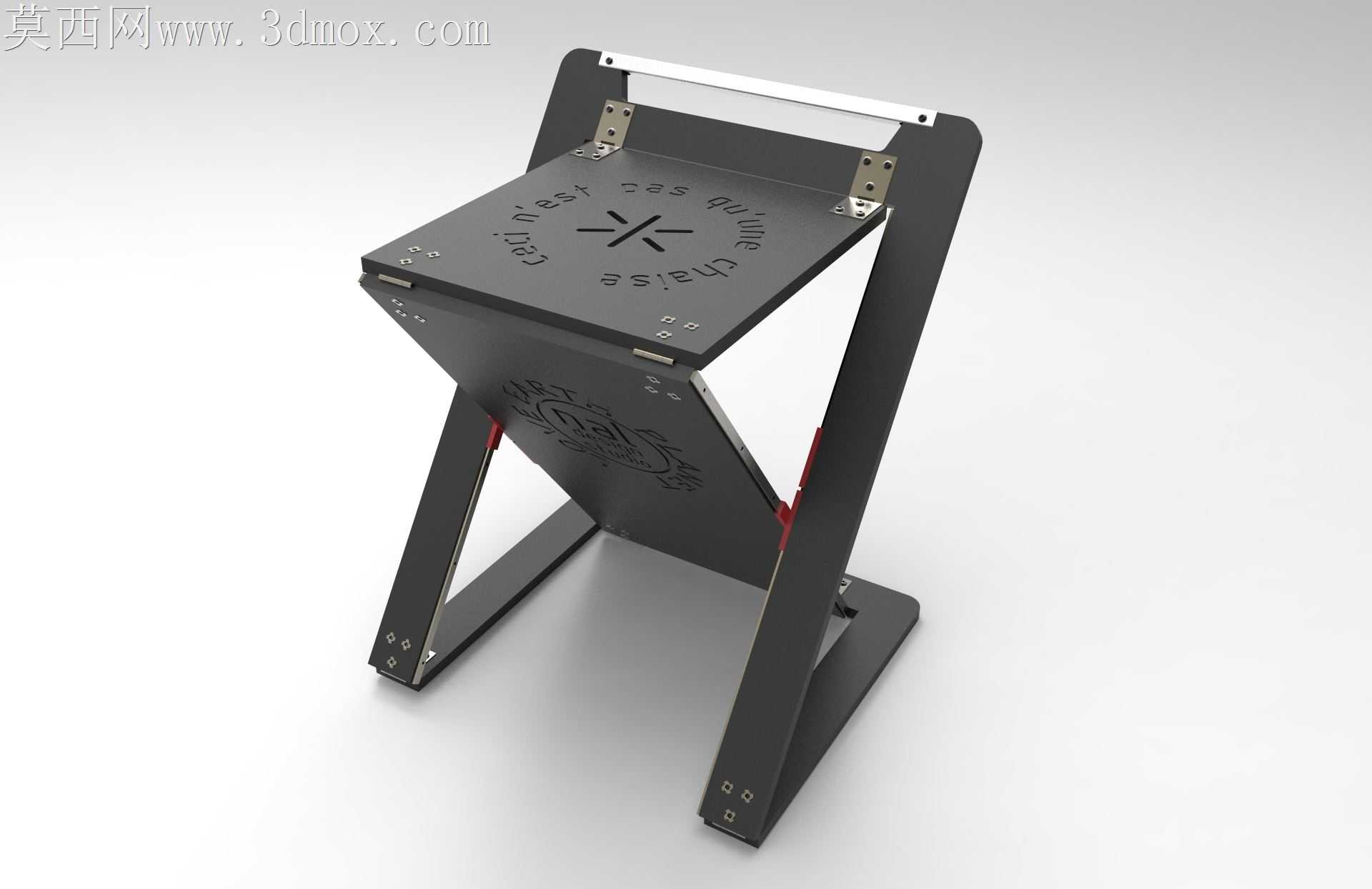

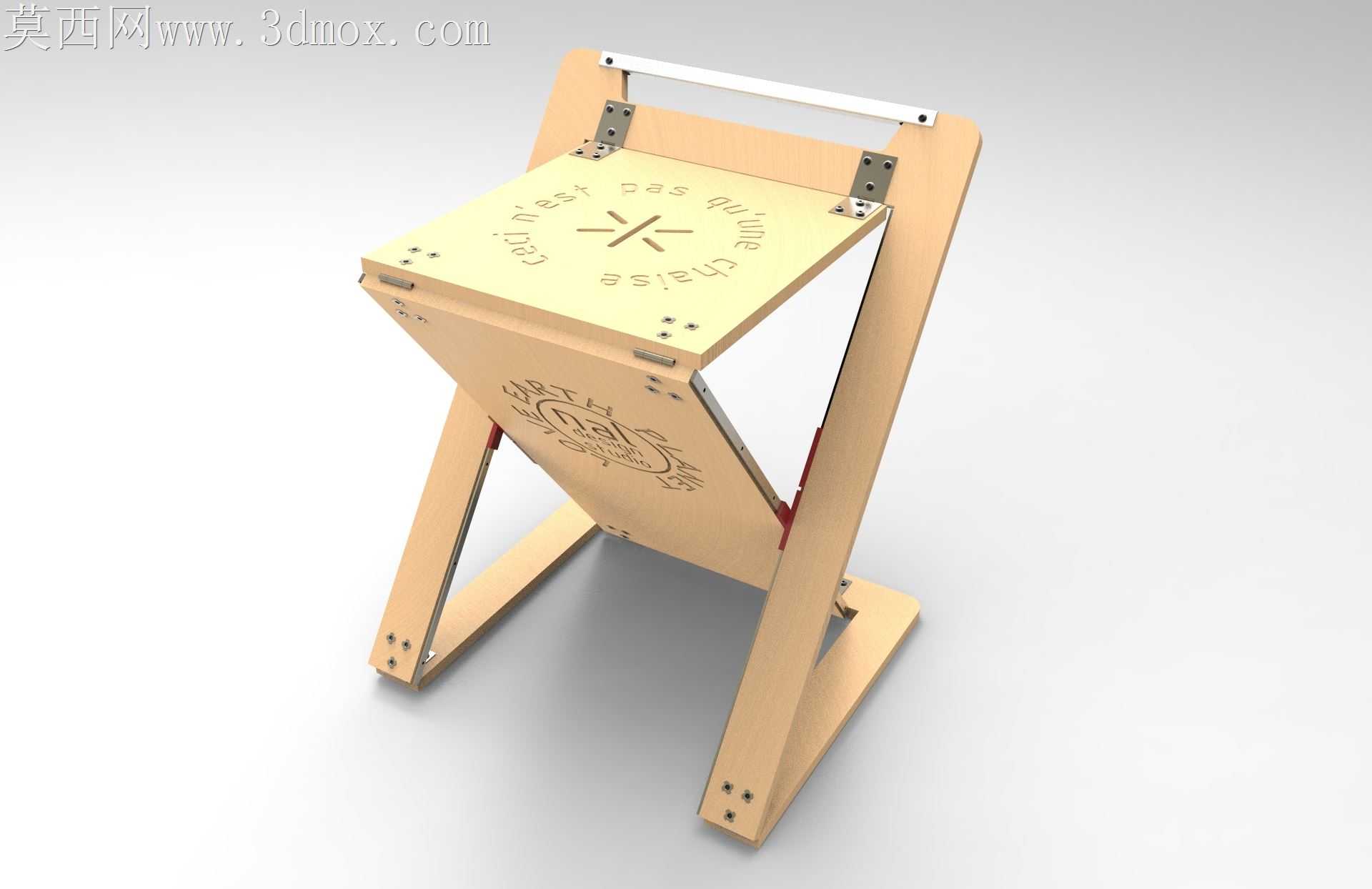

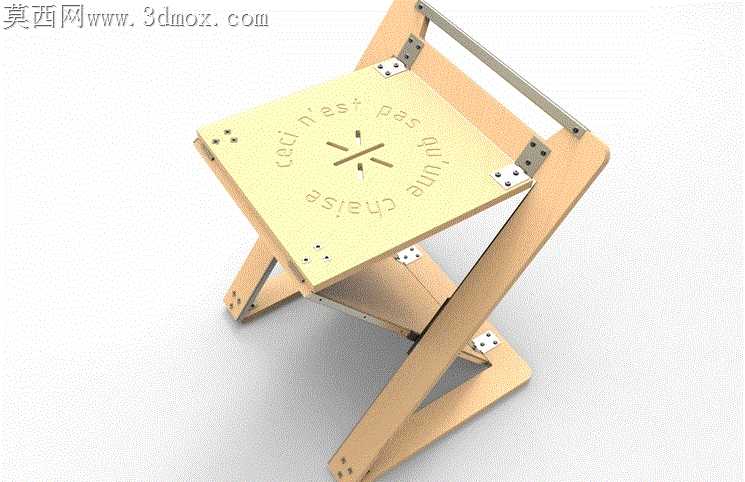

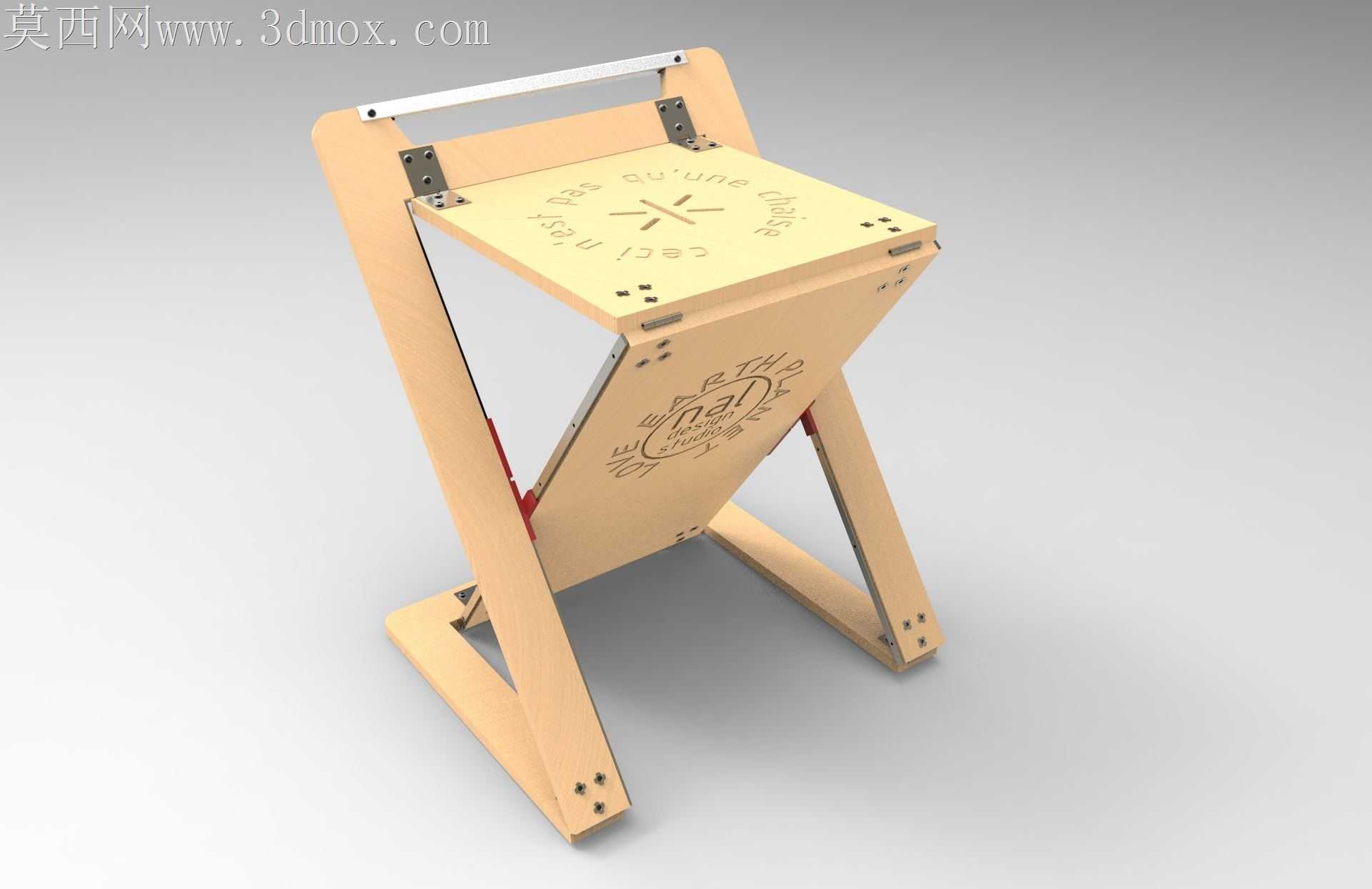

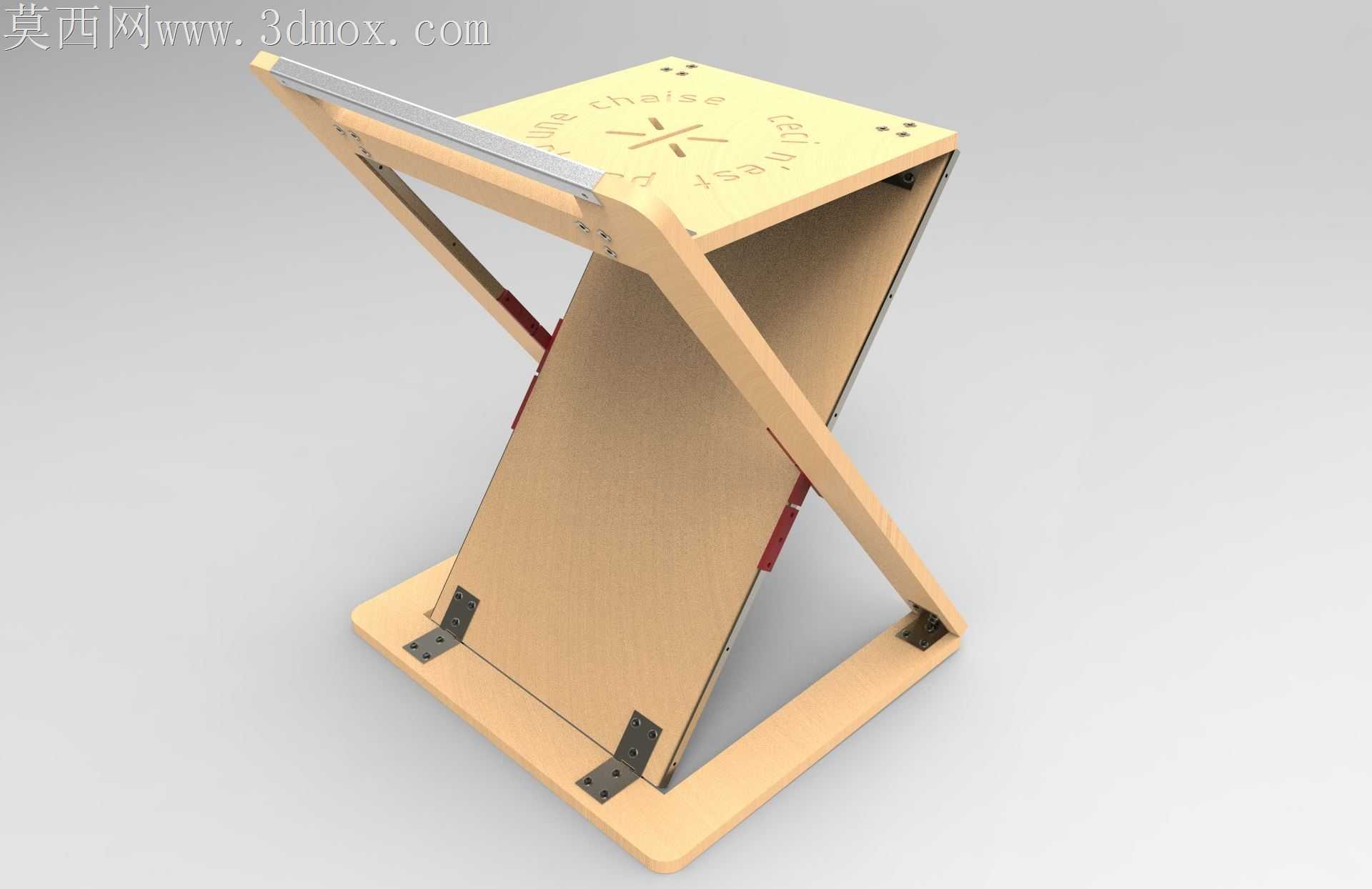

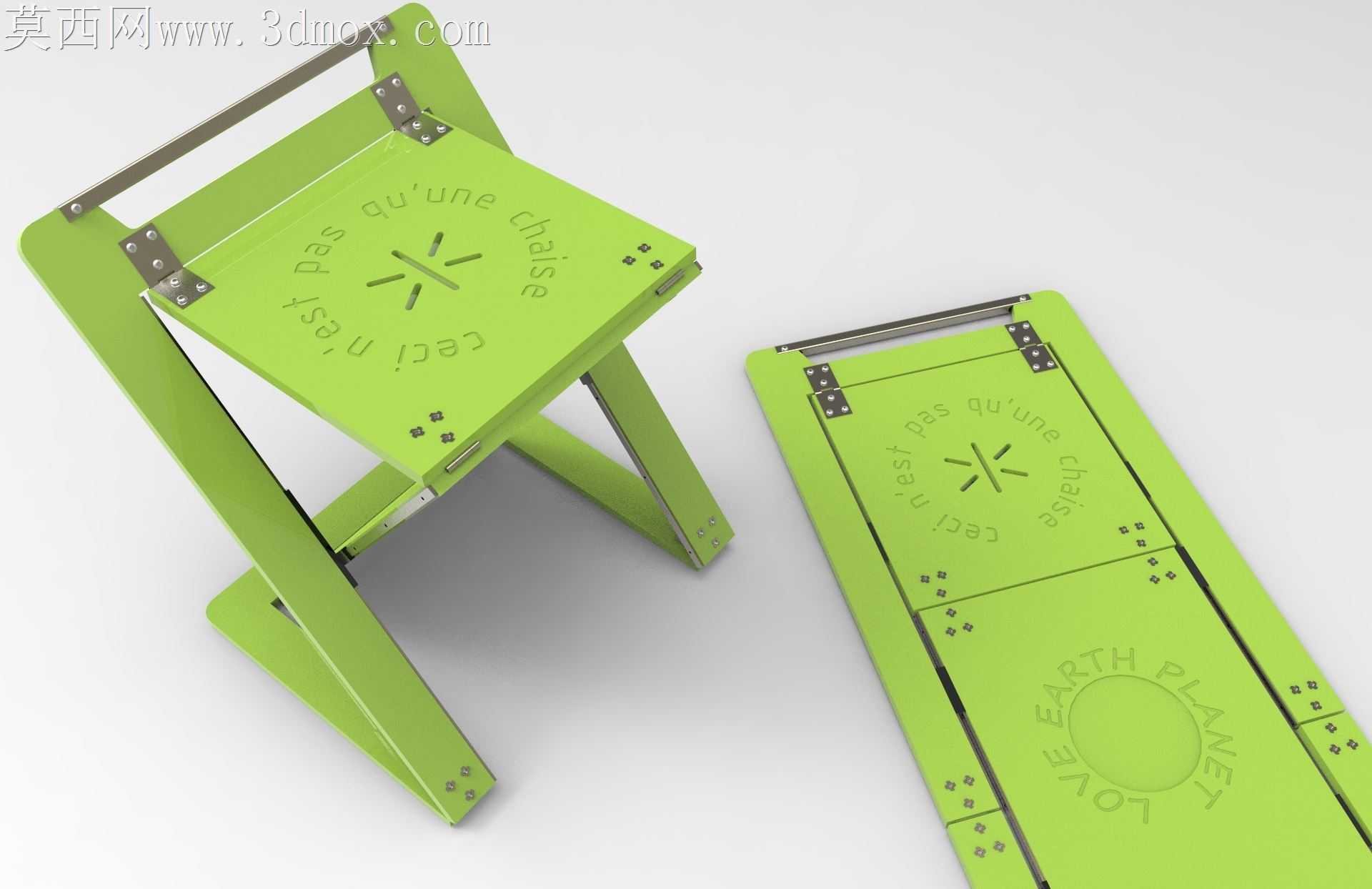

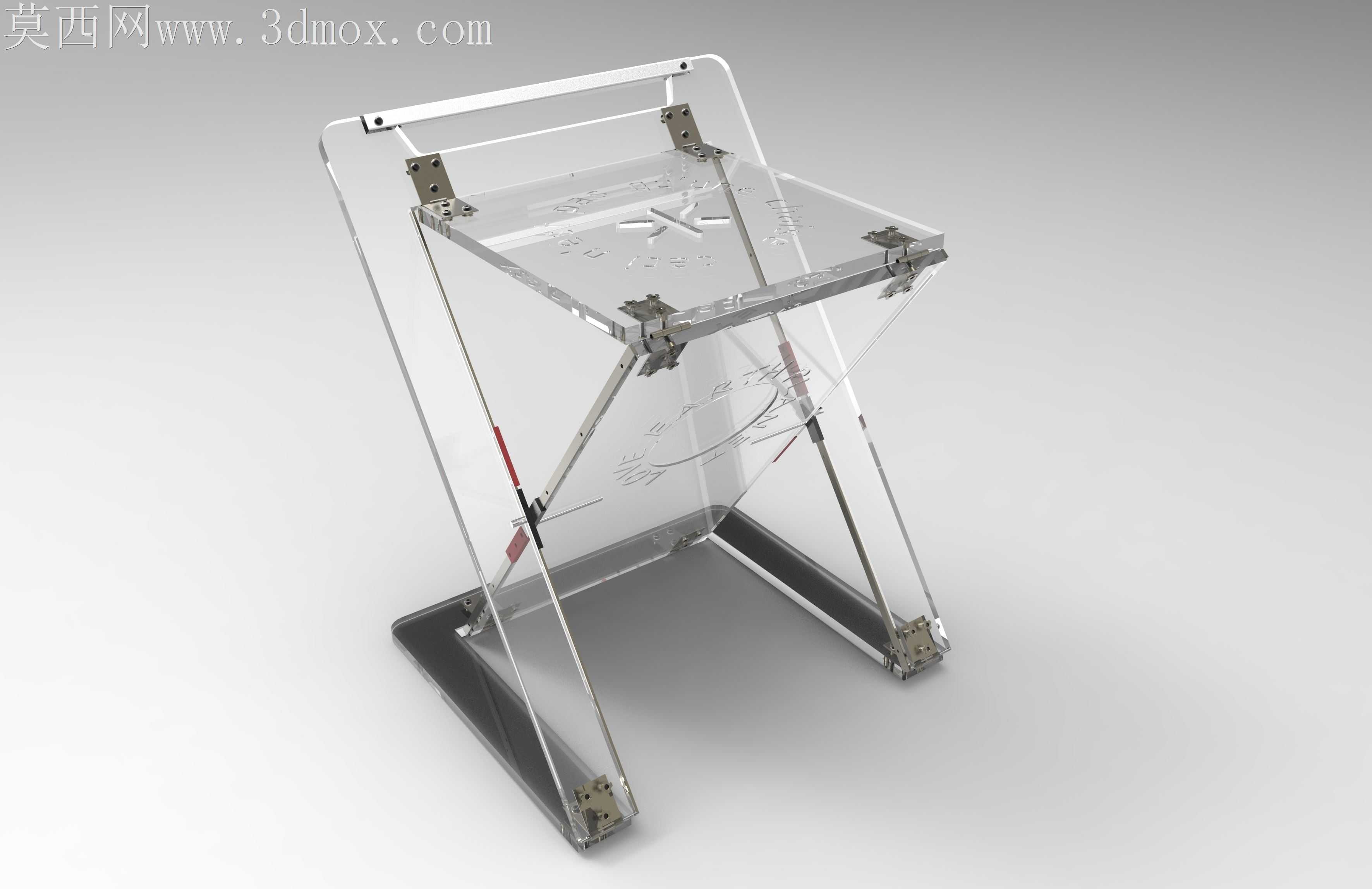

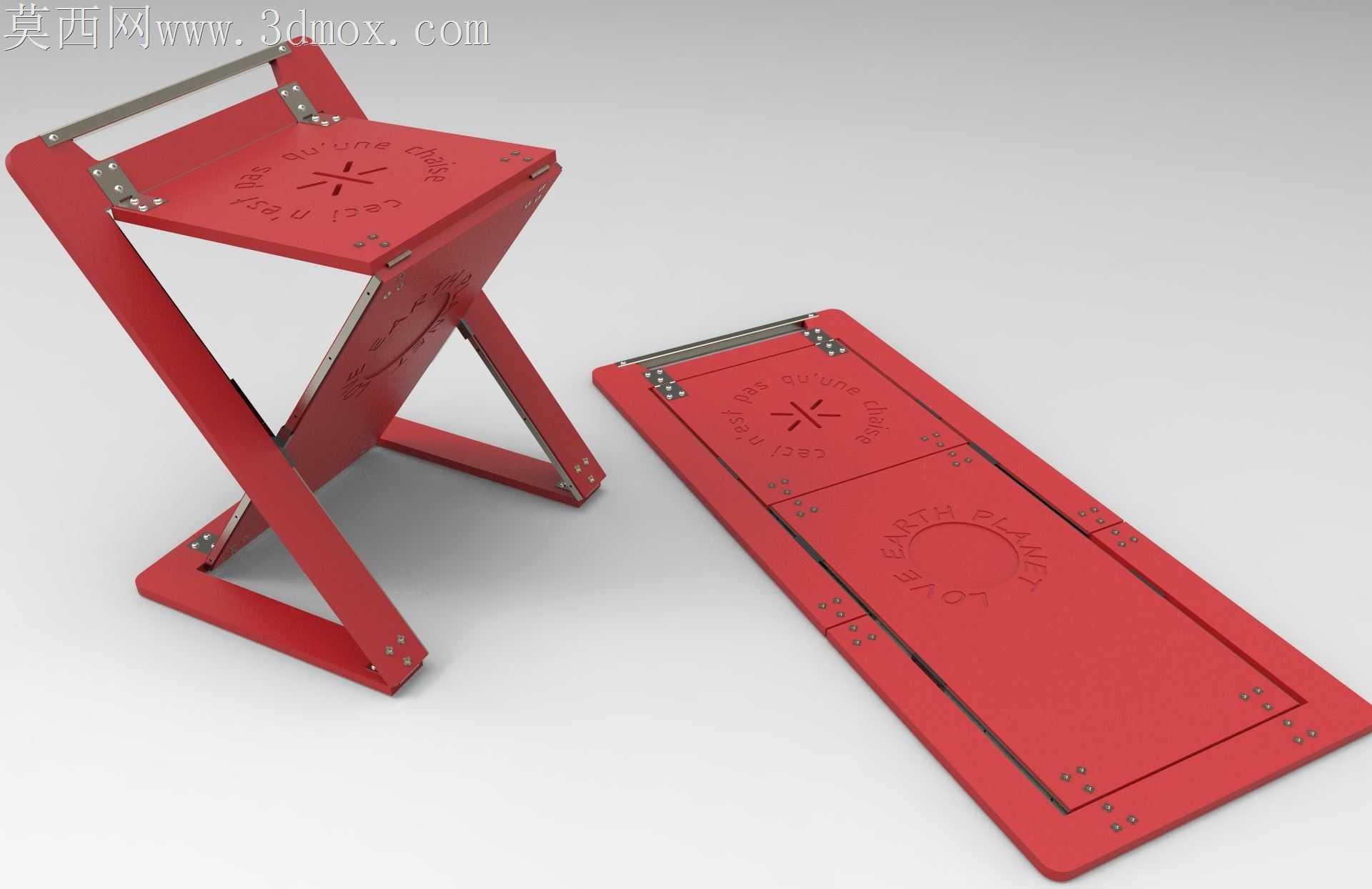

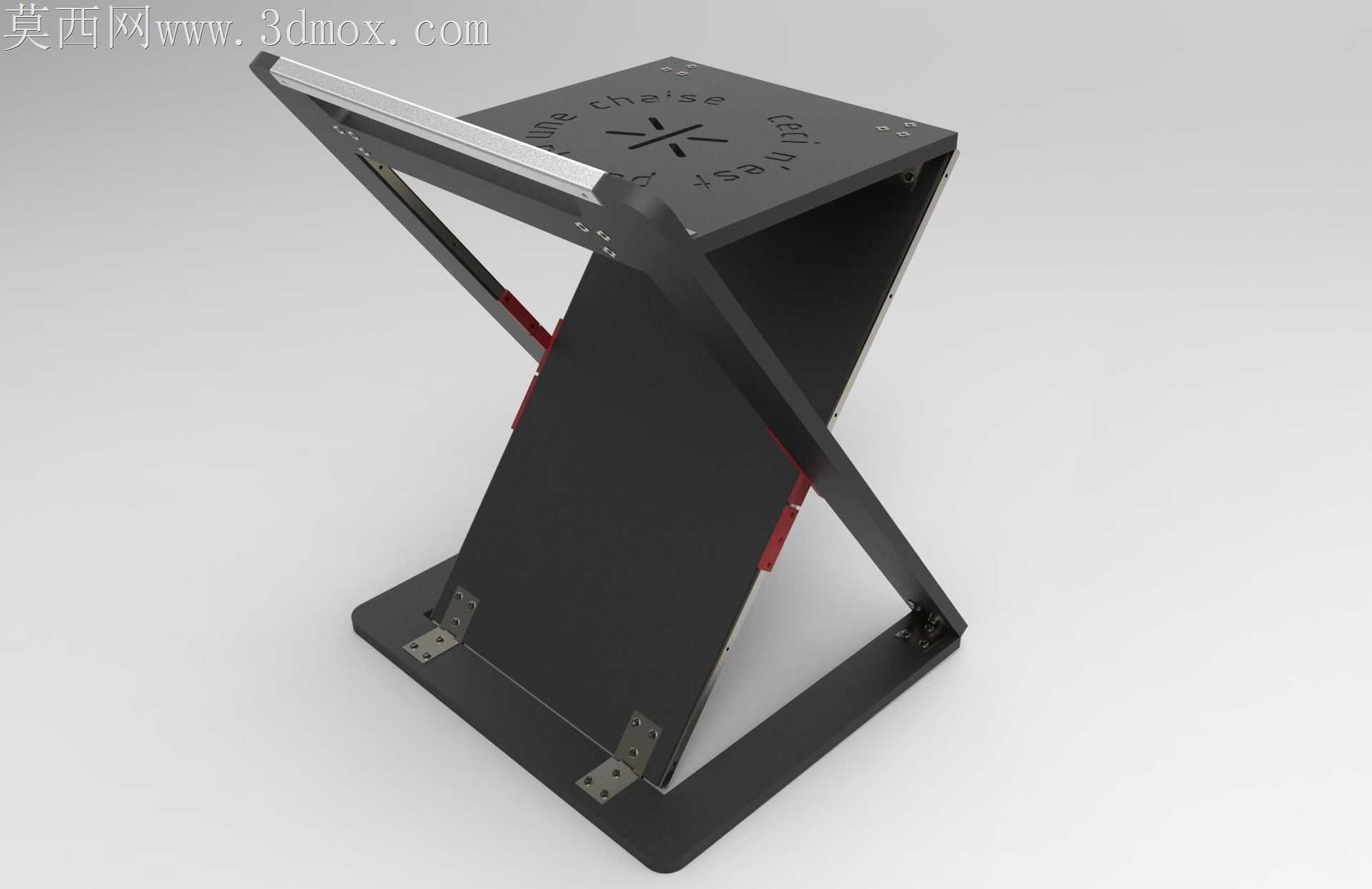

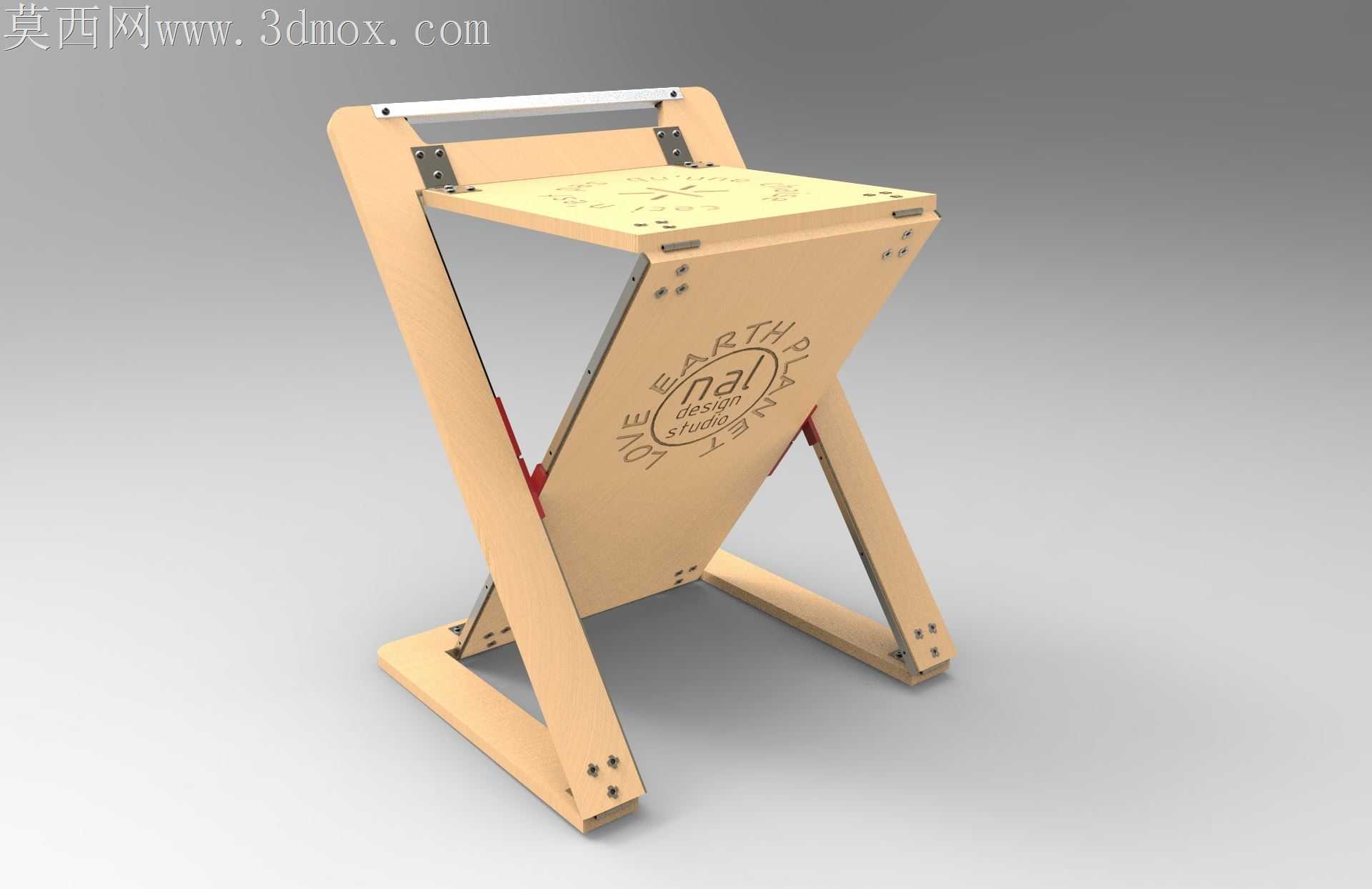

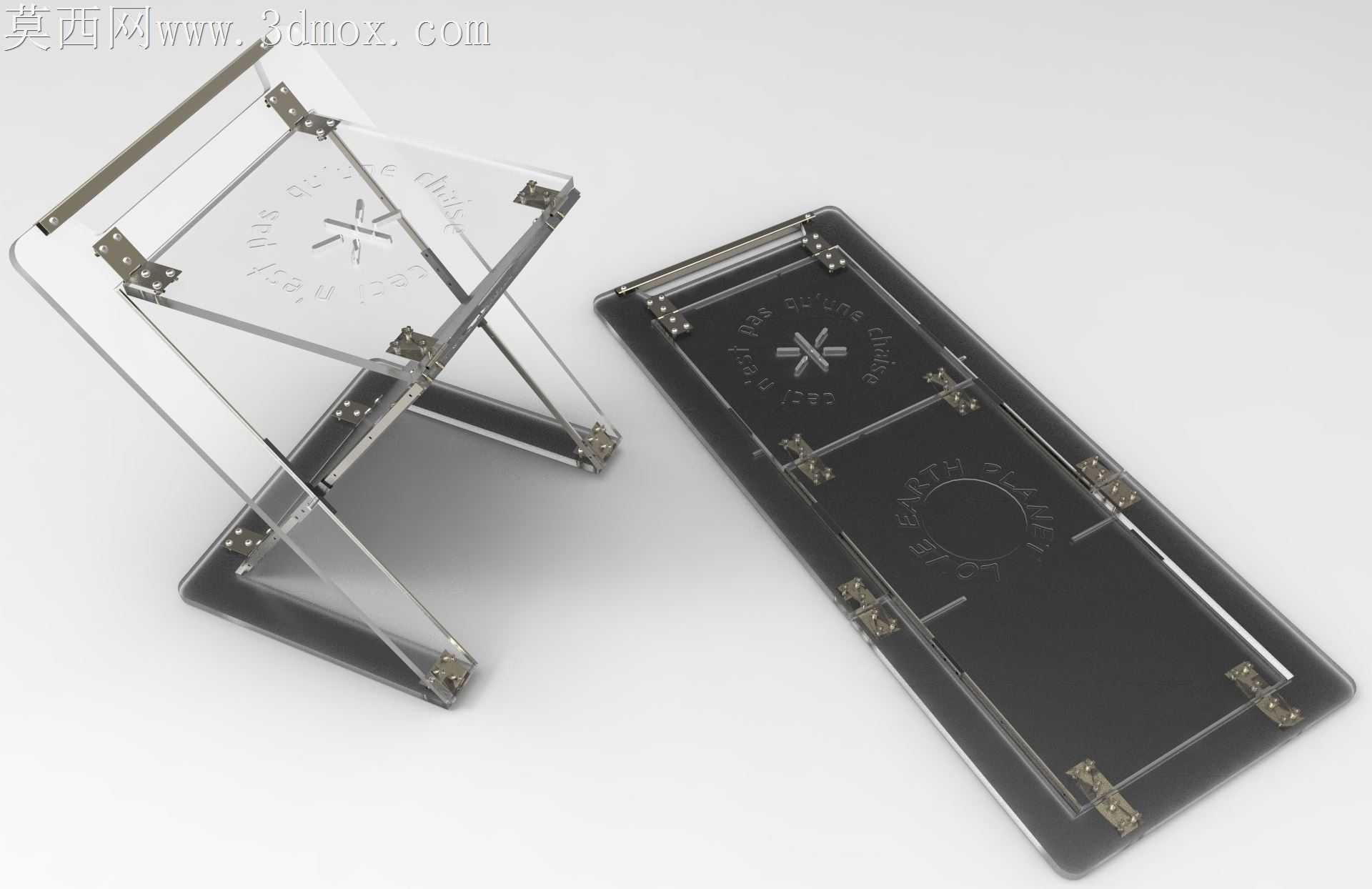

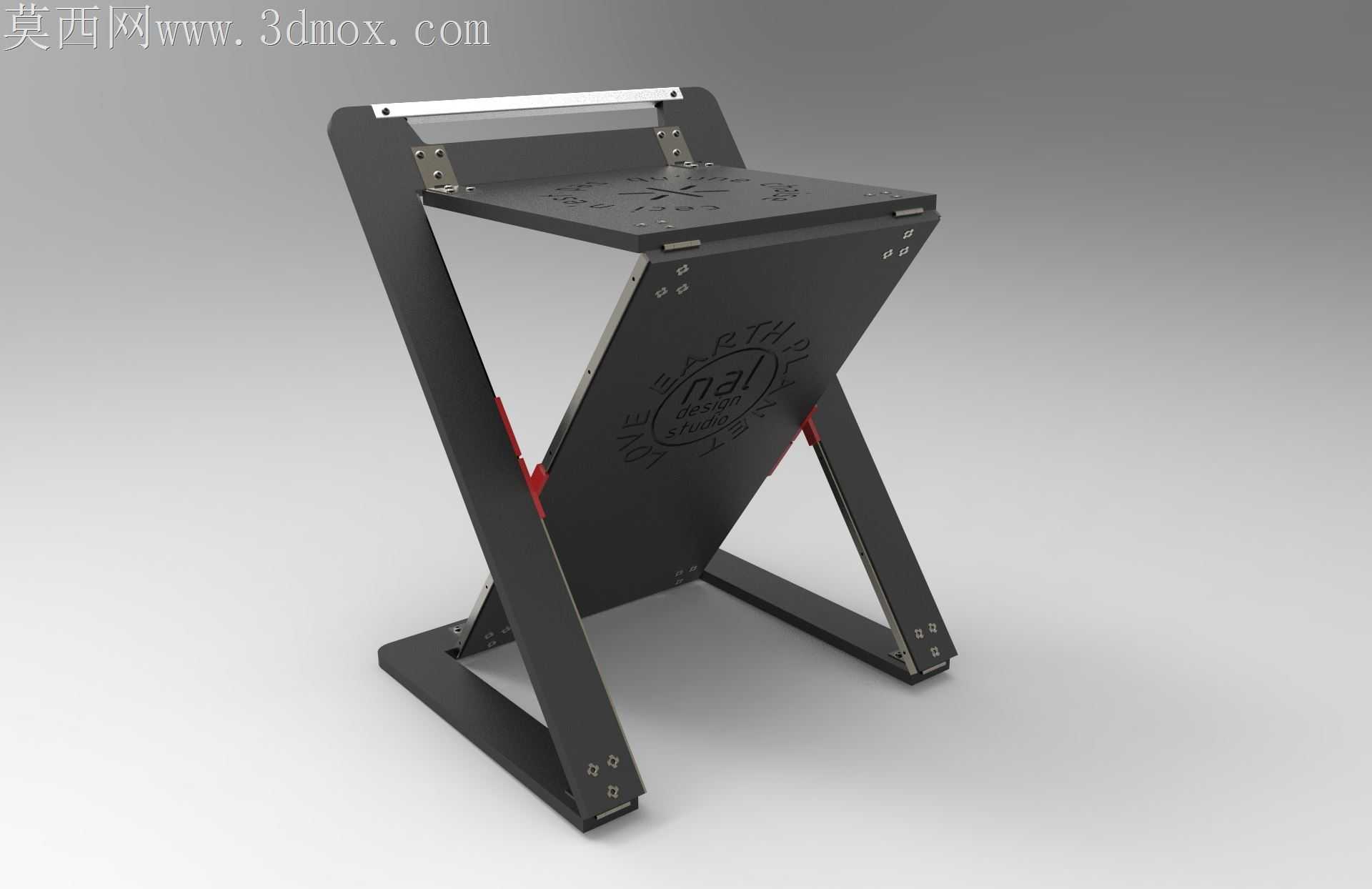

常规折叠凳长期存在的加工痛点集中在铰接位易松旷、折叠后板材错位刮蹭、承重时应力集中在连接件位置导致板材开裂，这款平板折叠凳的结构设计刚好针对性消解了这些落地加工与使用中的矛盾。凳面采用整板裁切的平板构型，没有多余的曲面弯折，加工时仅需通过数控开料机一次走刀完成外形与铰接位孔位加工，孔位公差控制在0.1mm以内，避免后续装配时出现铰接件错位导致的折叠卡滞。支撑腿采用交叉斜撑构型，没有额外的外置锁扣结构，展开时依靠斜撑的抵接位形成自锁，抵接面做了1.5°的微小倾角，既保证展开后不会意外滑脱，又能在折叠时无需额外扳动锁件就能顺畅收合，省去了锁具配件的加工与装配工序，也降低了后期使用中锁具损坏的维修概率。铰接位采用的是L型金属角码与板材内嵌螺母配合的连接方式，没有直接在木质板材上攻丝，避免多次折叠开合后板材孔位松垮，角码的折弯处做了R2圆角过渡，不会在折叠过程中刮蹭支撑腿的木质表面，也能分散铰接处的集中应力，承重时载荷会通过角码均匀传递到两块支撑腿的整板面上，不会出现单点受力导致的板材断裂。凳面表面的刻字采用激光浅雕工艺，雕刻深度控制在0.3mm，既不会破坏凳面的结构强度，又能起到防滑作用，省去了额外粘贴防滑垫的工序，也避免防滑垫长期使用脱胶的问题。折叠后整个凳子可以收合成接近平板的形态，所有支撑腿都贴合在凳面背面，没有突出的杆件，收纳时不会勾挂其他物品，支撑腿的末端做了微小的倒斜角处理，展开接触地面时不会刮花地板，也能在不平整的地面上通过微小的形变自适应贴合，不会出现凳面晃动的情况。整个结构没有多余的装饰件，所有板材都可以通过标准尺寸的整板套料裁切，材料利用率能达到92%以上，加工过程中几乎没有多余的废料产生，装配时仅需通过标准螺丝将角码与对应孔位锁紧即可，不需要复杂的工装定位，普通工人就能完成快速装配，大幅降低了生产与装配的成本。
