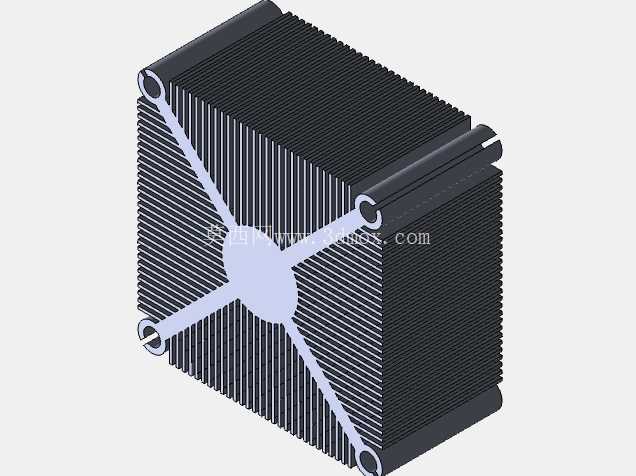

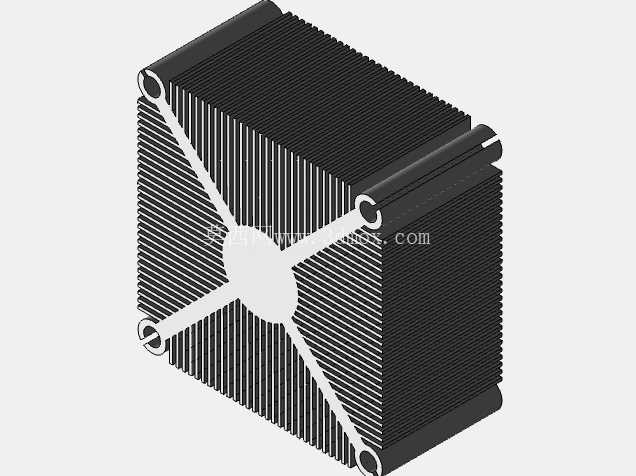

铜铝复合叉指型散热冷却结构设计

这款散热冷却结构主要面向高功率密度电子器件、工业伺服驱动模块、小型工控主机的热管理场景，在密闭机柜、自然对流受限的安装环境下，可通过自身大比表面积的鳍片结构完成热量的快速扩散，避免核心功率器件因结温过高触发降频或热失效。从实际选型适配角度看，该结构采用铜铝复合的材质搭配，核心导热基座区域采用铜质材料保障与发热源接触位置的热传导效率，外层密集鳍片采用铝合金材质挤压成型，兼顾轻量化与散热面积拓展需求，相比纯铜散热结构可降低近四成的整体重量，同时比纯铝结构的热传导响应速度提升30%以上，适配持续发热功率在80-150W区间的发热器件。

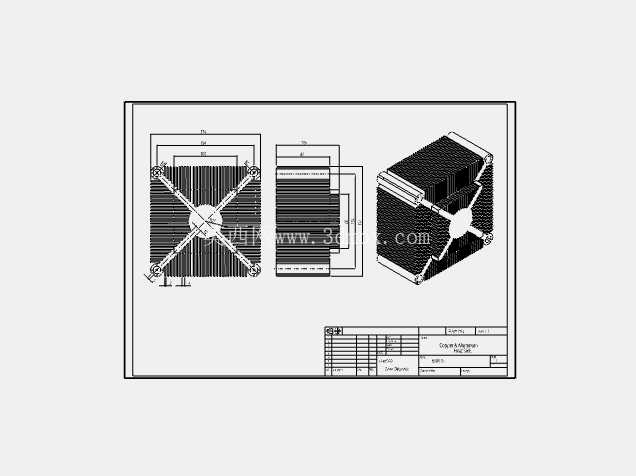

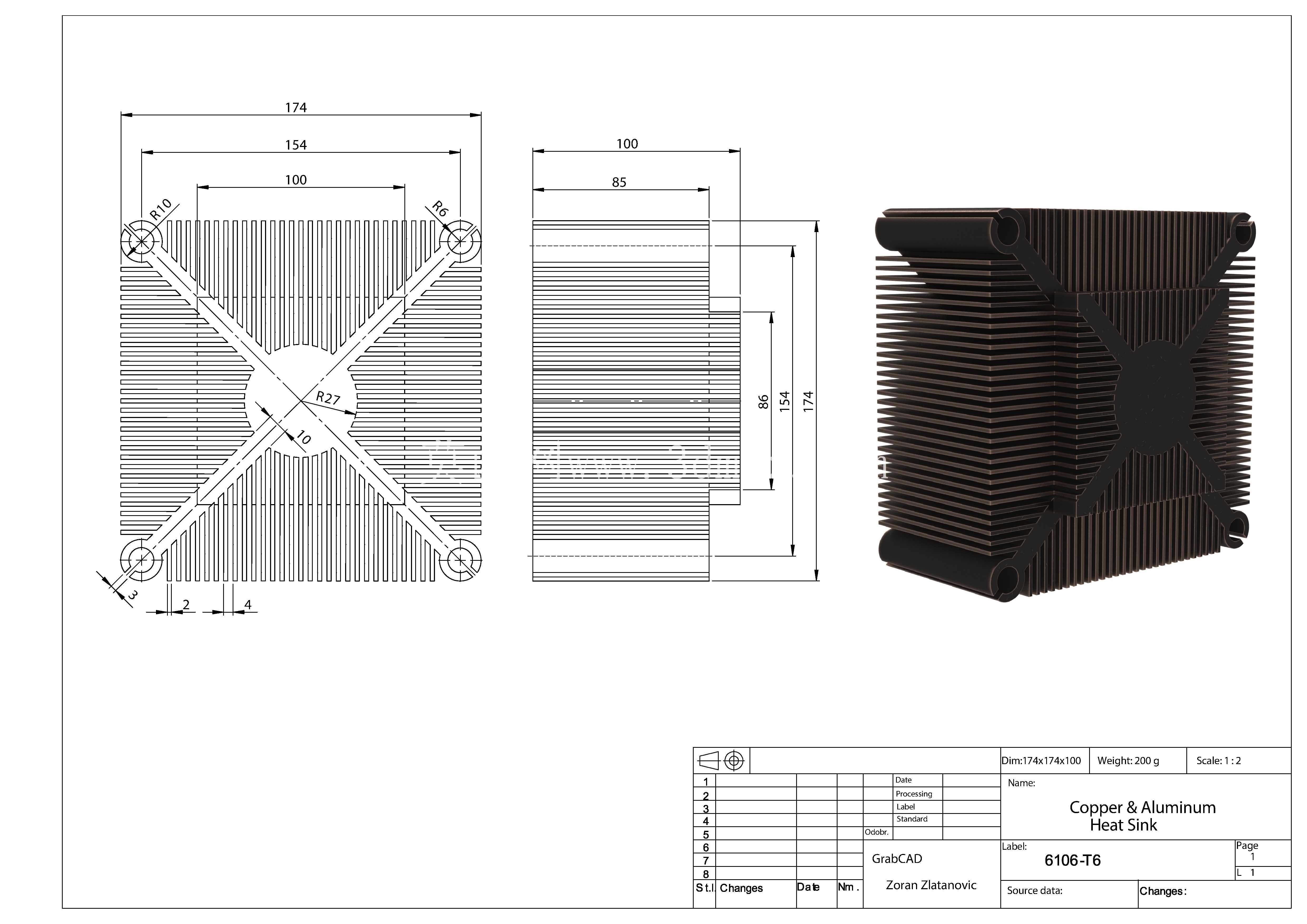

从安装边界尺寸来看，该结构整体外轮廓为正方形，主体安装面长宽尺寸为154mm，对角安装孔位的中心距为174mm，鳍片组的有效散热区域长宽为100mm，整体厚度方向的尺寸可根据适配场景调整鳍片堆叠数量，本次设计的标准款鳍片堆叠高度为85mm，四个角位预留的安装孔位采用通孔设计，可适配M3-M4规格的固定螺丝，安装时无需额外加工转接支架，直接通过压条或螺丝即可将散热结构固定在发热器件的安装基板上，中心区域预留的直径22mm避让孔，可避开发热器件表面的凸起电容、定位柱等结构，避免安装时出现干涉问题。

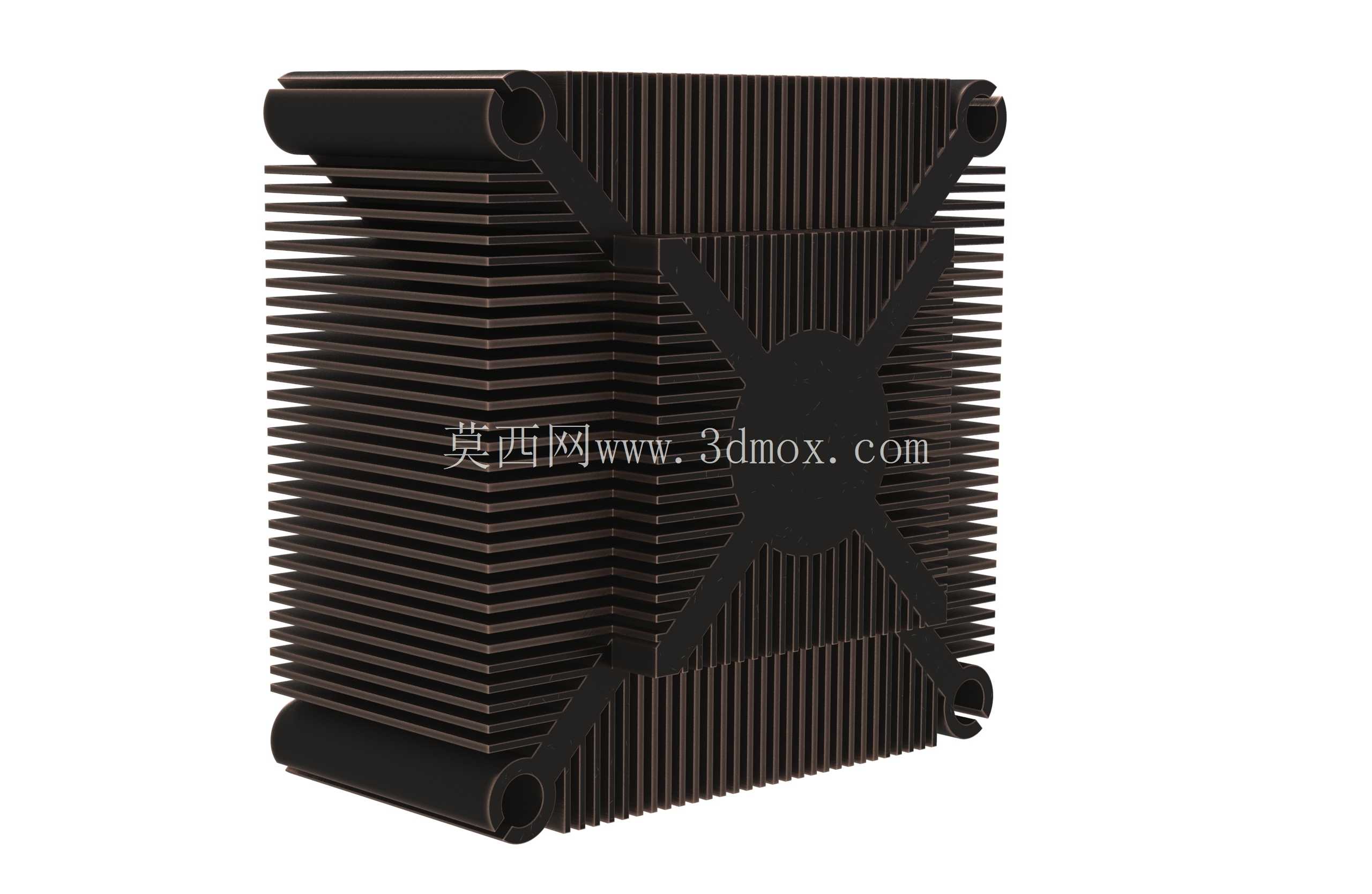

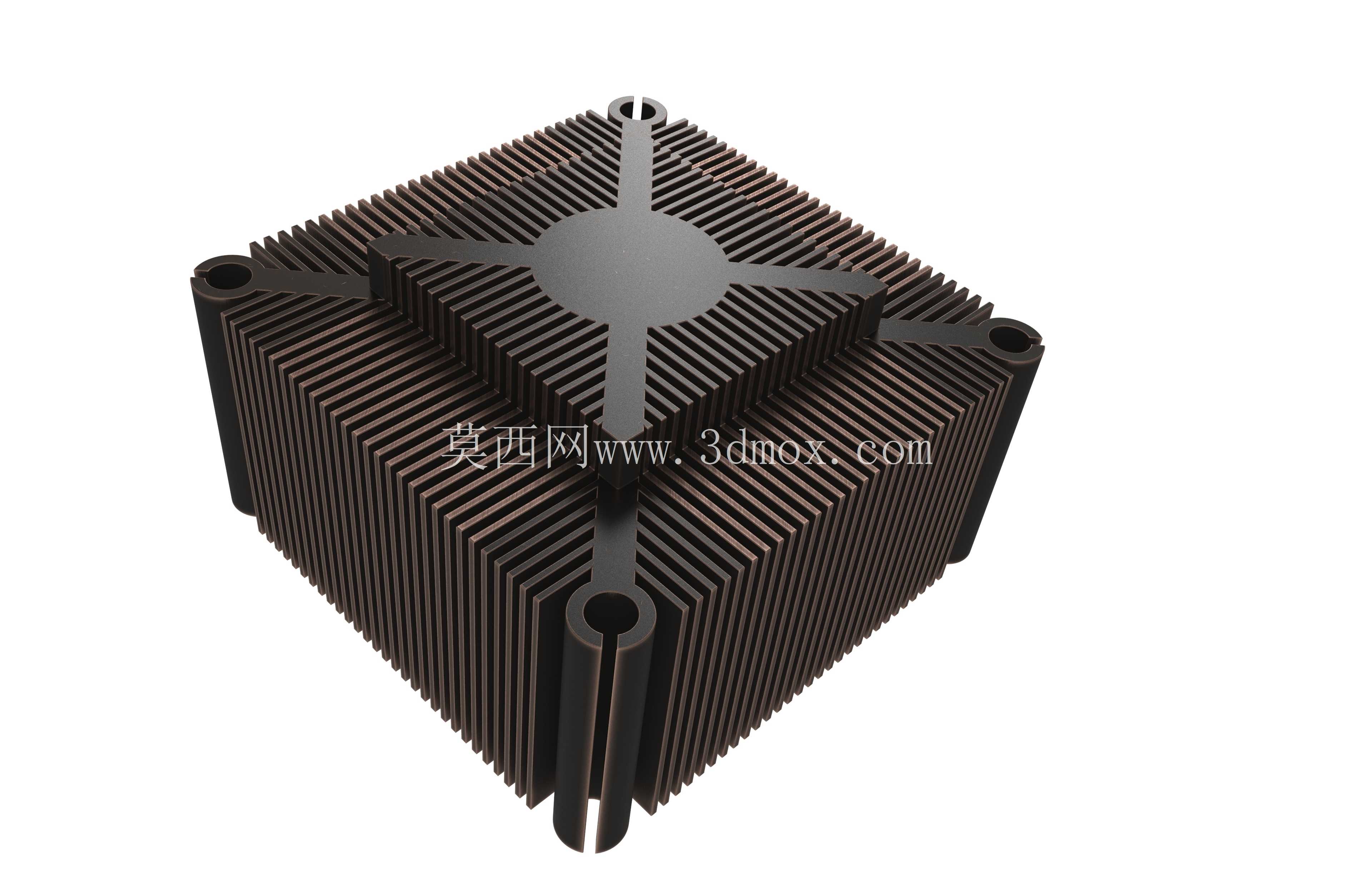

设计过程中优先考虑了自然对流工况下的空气流场分布，采用X型交叉的中心支撑结构将鳍片分为四个独立的对流区域，相邻鳍片之间的间距保持在1.2mm，既保证了足够的散热总面积，又避免鳍片间距过小导致空气流动阻力增大、积灰后散热效率骤降的问题。四个角位的支撑柱将鳍片组与安装面之间预留2.4mm的间隙，可引导空气从鳍片底部进入流道，顺着鳍片方向向上流动形成烟囱效应，无需额外加装风扇即可满足常规工况下的散热需求，若应用在高环境温度场景，也可在鳍片侧面加装40mm规格的轴流风扇，强制对流状态下散热效率可提升120%以上。

结构的成型工艺适配压铸生产流程，鳍片部分的拔模斜度控制在1:100，既保证压铸时铝液可以快速填充鳍片型腔，又不会因拔模斜度过大导致鳍片顶部厚度过薄、出现充型不全的缺陷。中心X型支撑结构同时承担了结构加强的作用，可避免散热结构在安装、运输过程中受外力挤压出现鳍片变形倒伏的问题，四个角位的安装孔位内嵌铜质衬套，可防止多次拆装螺丝时出现铝质螺纹滑牙的问题，提升结构的重复安装可靠性。

在实际工程应用中，这类散热结构可直接替换同尺寸规格的型材散热器，无需改动原有设备的安装孔位与结构布局，相比传统的平行鳍片散热器，交叉分区的鳍片布局可减少不同方向气流的相互干扰，在设备内部气流方向不固定的场景下，散热效率的波动幅度可控制在8%以内，不会因设备内部气流方向变化出现散热性能大幅下降的问题。鳍片表面采用本色阳极氧化处理，可提升表面的热辐射系数，在自然对流工况下，辐射散热占比可提升至总散热量的25%左右，进一步强化无风扇场景下的散热能力。
