行星齿轮组传动结构三维设计

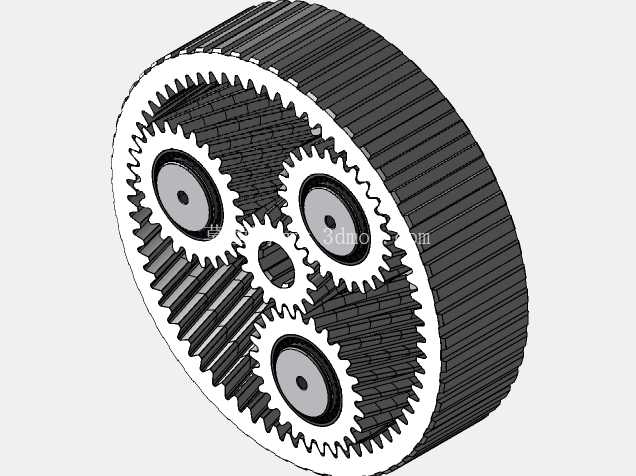

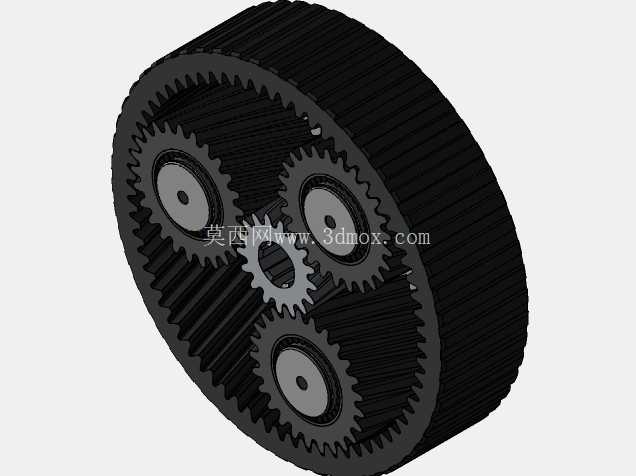

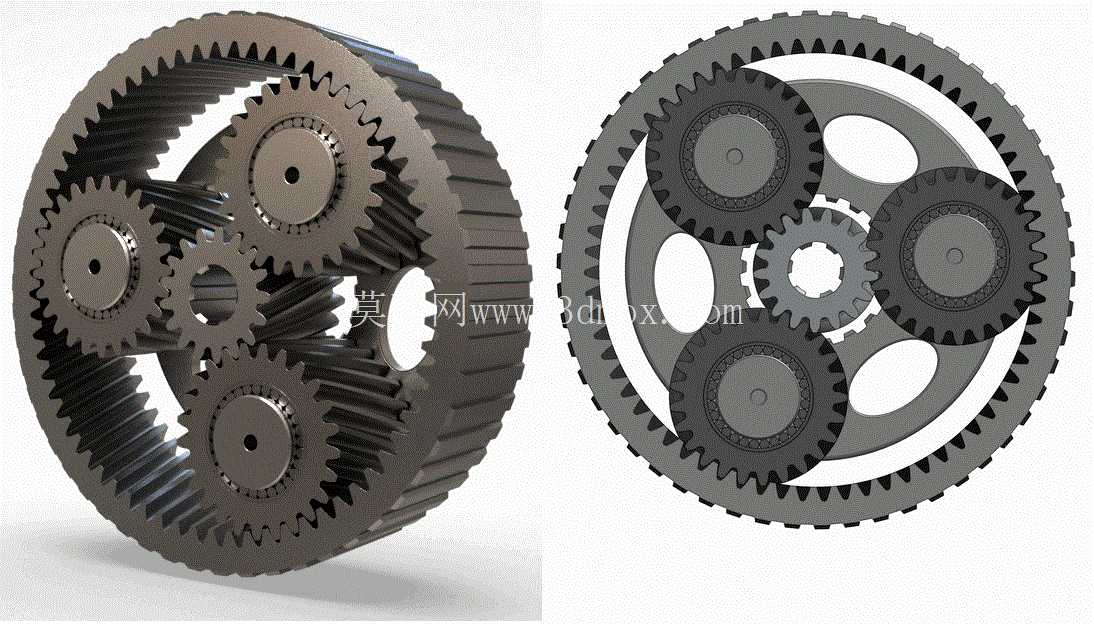

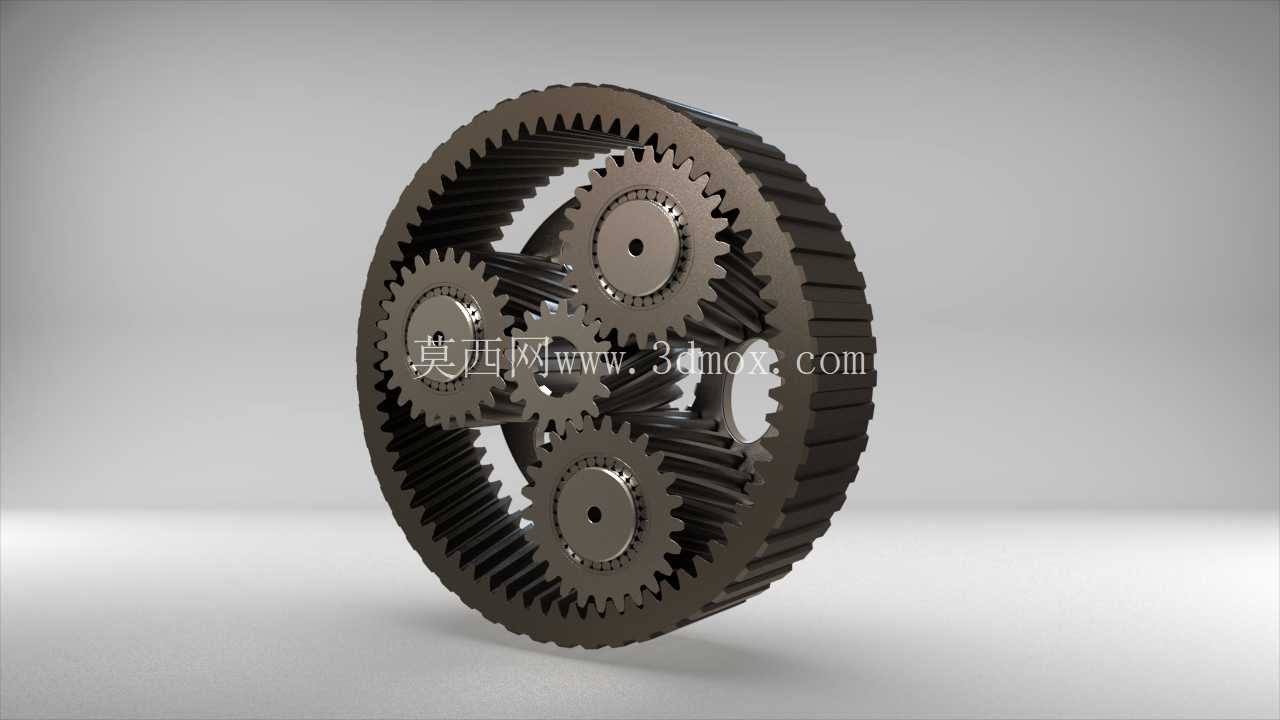

这套行星齿轮组结构，核心应用场景覆盖中小功率减速传动环节，常见于工业伺服驱动末端、新能源车辆电驱减速单元、自动化生产线输送辊道驱动端这类需要紧凑空间实现大传动比的工况。区别于定轴齿轮传动，这套结构采用内齿圈固定、太阳轮输入、行星架输出的经典排布，能在同体积下实现更高的承载能力，同时传动过程中多行星轮同时啮合，载荷被均匀分散到三个行星轮齿面上，单齿承受的接触应力与弯曲应力比平行轴齿轮低30%以上，适合频繁正反转、冲击载荷波动的工况。

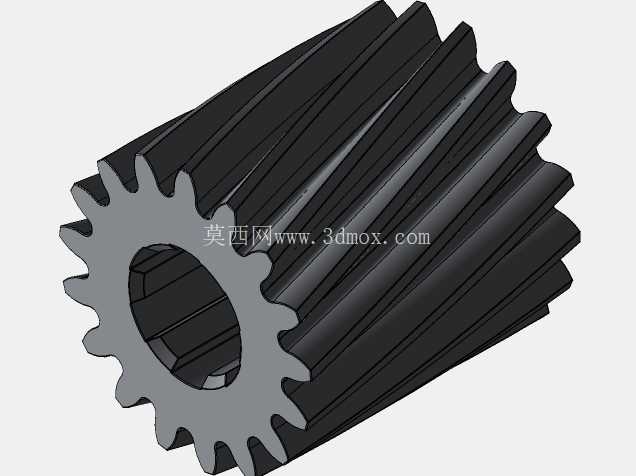

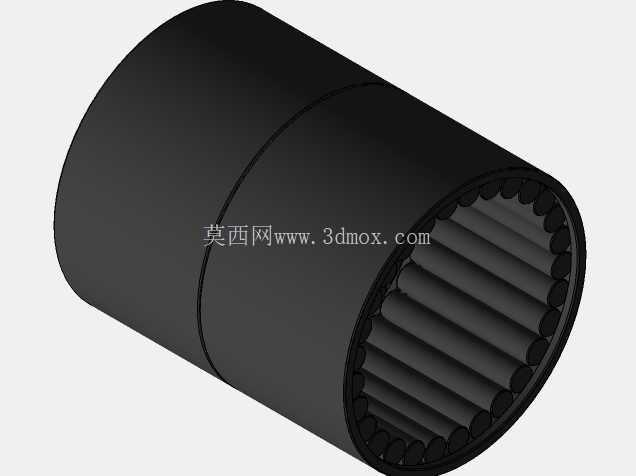

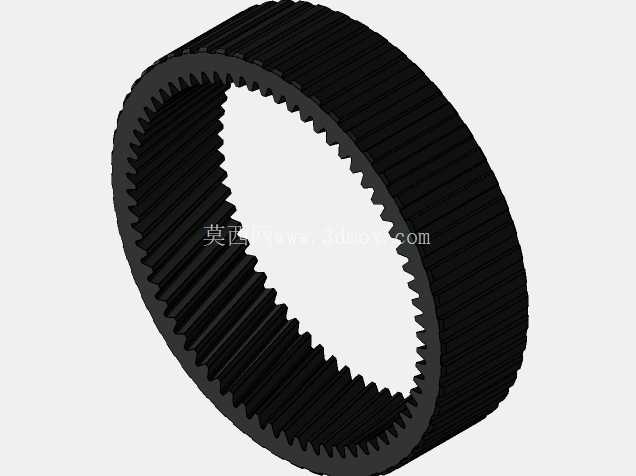

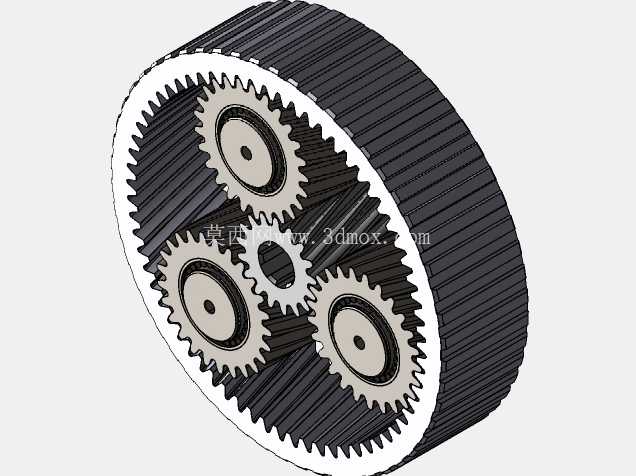

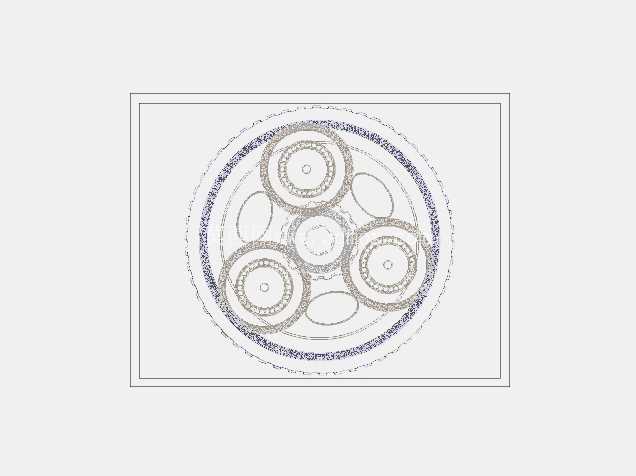

设计过程中首先确定了安装边界约束：内齿圈的外径作为整个传动单元的最大径向尺寸，需要适配安装腔体的内径公差，齿圈外圆预留0.02mm的过盈配合量，同时外圆上设计有对称的止动卡槽，用于和设备壳体嵌合防止齿圈随动。太阳轮的内孔采用渐开线花键结构，和输入电机轴直接配合，省去了额外的联轴器空间，轴向通过孔用挡圈实现限位，避免运转过程中太阳轮轴向窜动影响啮合间隙。行星轮通过滚针轴承安装在行星架的销轴上，销轴和行星架采用过盈压装配合，压装后销轴端面和行星架端面齐平，不额外占用轴向空间，行星架的输出端设计有平键键槽，可直接连接负载轴或下一级传动输入。

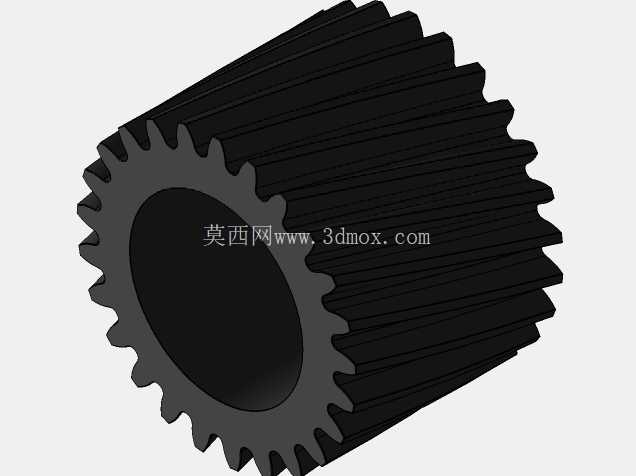

齿形参数设计上，所有齿轮均采用变位修形处理，太阳轮采用正变位提升齿根弯曲强度，行星轮采用角度变位补偿啮合侧隙，内齿圈采用负变位避免根切同时降低啮合噪音。齿向方向做了0.01mm的鼓形修形，抵消装配过程中行星架销轴的微小倾斜带来的偏载问题，保证全齿宽范围内载荷均匀分布。润滑结构上，行星架上设计有径向通油孔，运转过程中齿轮箱内的润滑油可通过通油孔进入滚针轴承内部，实现行星轮轴承的持续润滑，避免高速运转下轴承缺油抱死。

实际选型使用时，这套结构可通过调整齿圈固定、太阳轮固定、行星架固定三种不同的固定方式，实现不同的传动比与转向输出，既可以作为减速单元使用，也可作为差速传动单元适配双动力输入的工况。安装时需要保证输入轴与输出轴的同轴度公差在0.03mm以内，避免额外的径向力作用在轴承上缩短使用寿命，齿侧间隙控制在0.1-0.15mm之间，既保证传动过程无卡滞，也避免正反转切换时过大的回程误差影响传动精度。整套结构所有零部件均采用模块化设计，行星轮、销轴、滚针轴承均可单独拆卸更换，后期维护无需拆解整个传动箱体，能有效降低设备运维的时间成本。
