带防护外框的佩尔顿水斗式试验装置

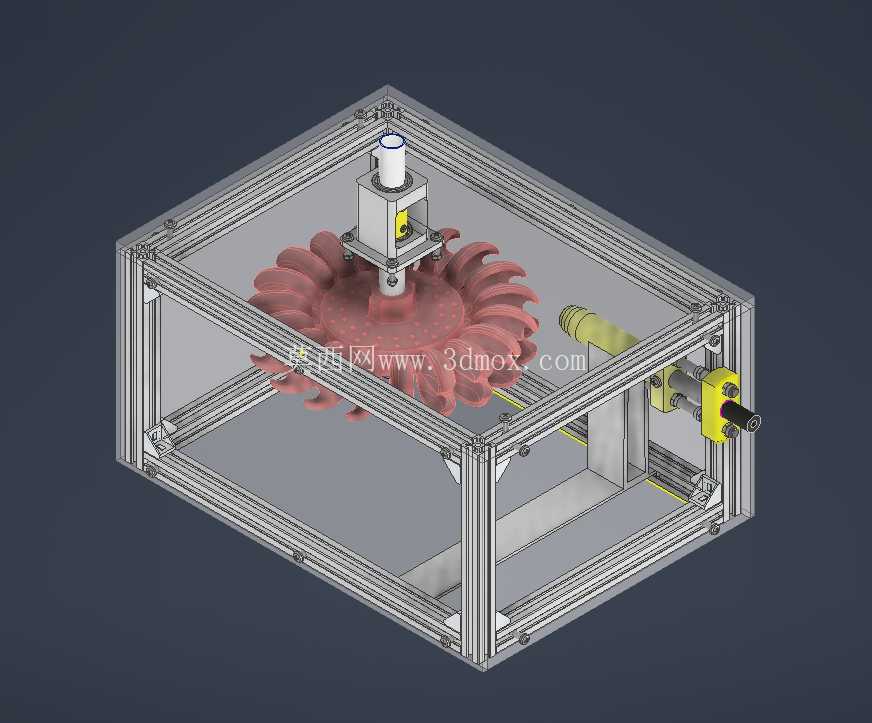

这套带封闭外框的佩尔顿水斗式结构，核心服务于小型水力机械的教学演示与基础性能验证场景，常见于高校流体力学实验室、小型水力装备研发工作室的原理性测试环节，区别于工业级大型冲击式水轮机组的落地部署要求，这套装置的设计初衷是在有限的桌面空间内，完成水斗式转轮的射流冲击效率、不同进水位置下的出力特性验证，不需要配套复杂的土建引水结构，仅需外接恒定压力水源即可完成基础试验流程。

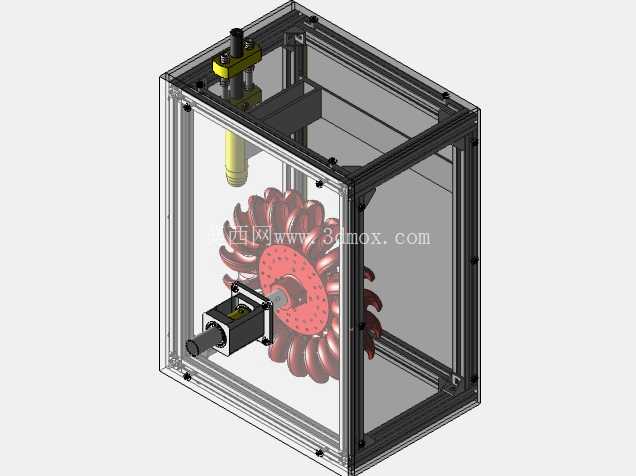

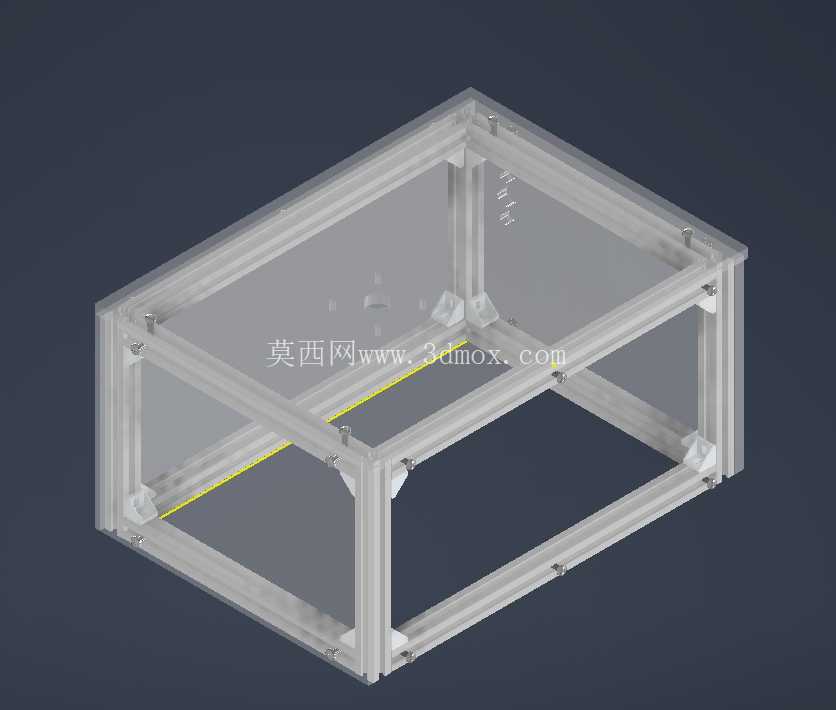

整体框架采用标准工业铝型材拼接搭建，型材选型兼顾结构刚性与拆装便捷性，框架的长宽尺寸控制在桌面级设备的常规安装边界内，底部预留了充足的安装平面用于固定转轮支撑组件、进水导向管路，四周的型材槽位可随时加装透明防护挡板，避免试验过程中射流飞溅打湿周边实验设备，同时也能防止无关人员误触高速转动的转轮部件造成安全隐患。框架顶部预留的安装位用于固定转轮的轴向调节机构，这套调节机构采用直线滑移结构设计，可带动转轮沿进水射流的轴向方向前后移动，精准调整水斗与射流喷嘴的相对位置，验证不同入射距离下的射流能量转换效率，调节行程覆盖了水斗从完全切入射流到完全脱离射流的全区间，调节位置可通过侧边的锁紧结构固定，避免试验过程中位置偏移影响测试数据准确性。

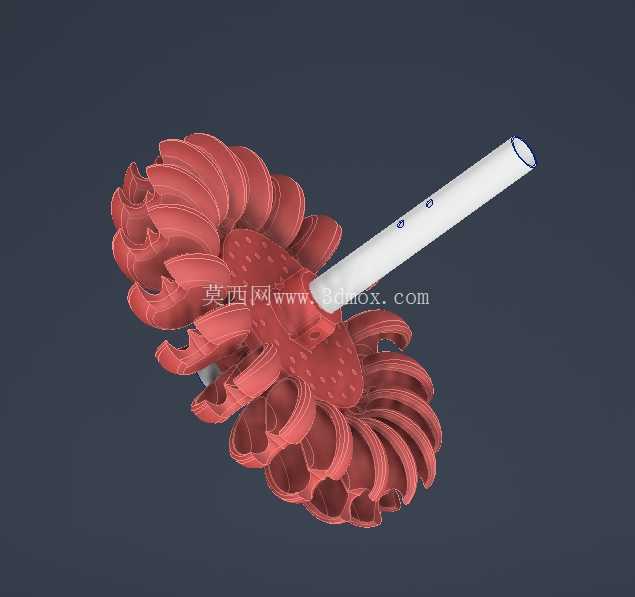

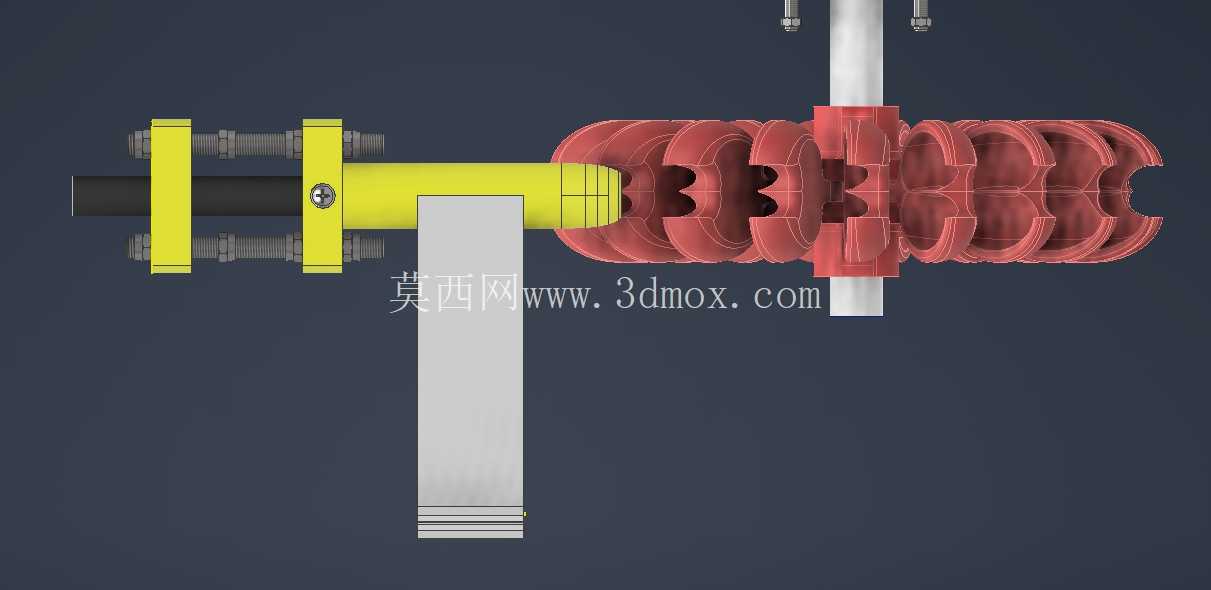

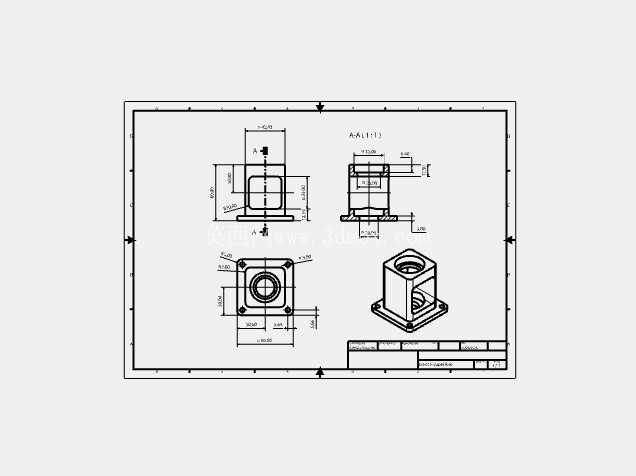

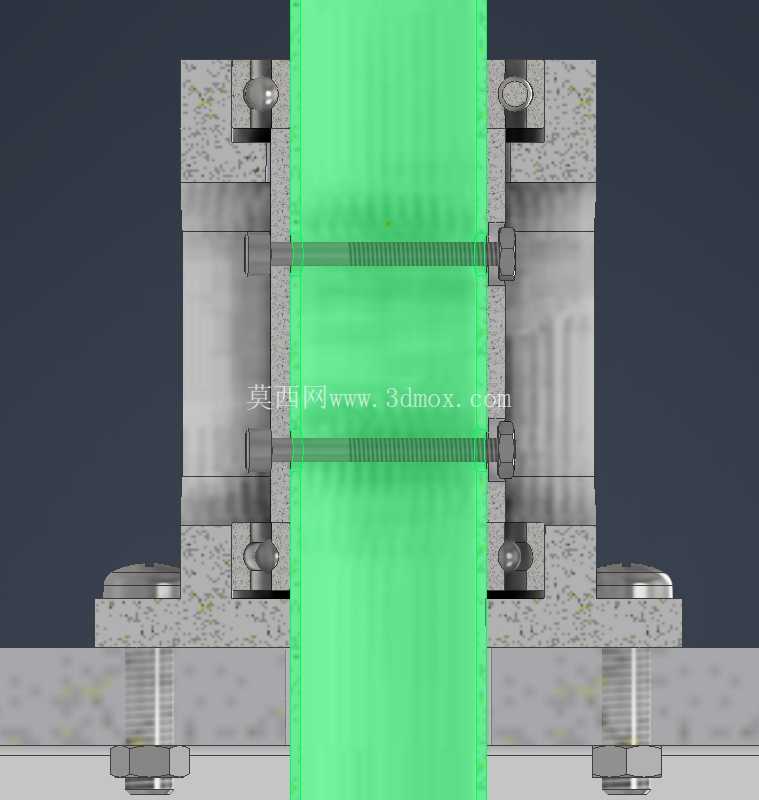

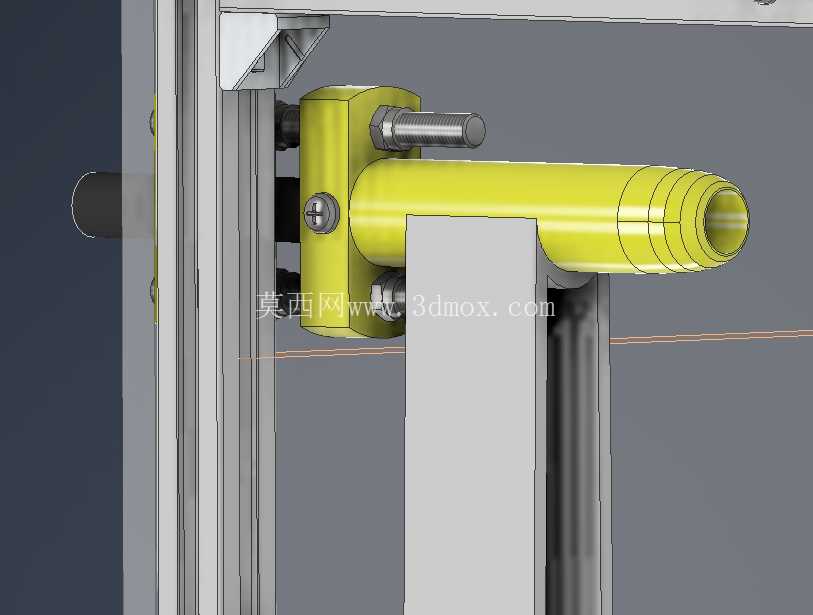

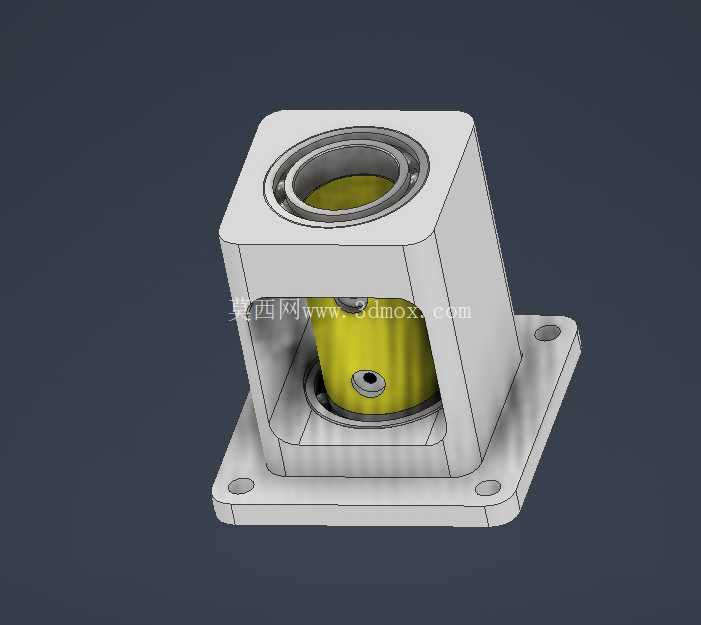

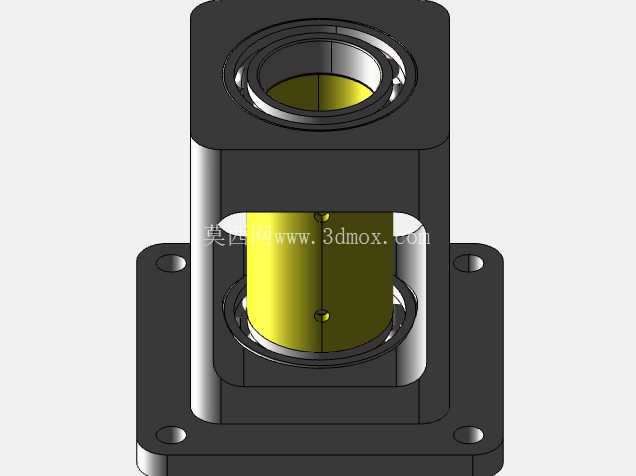

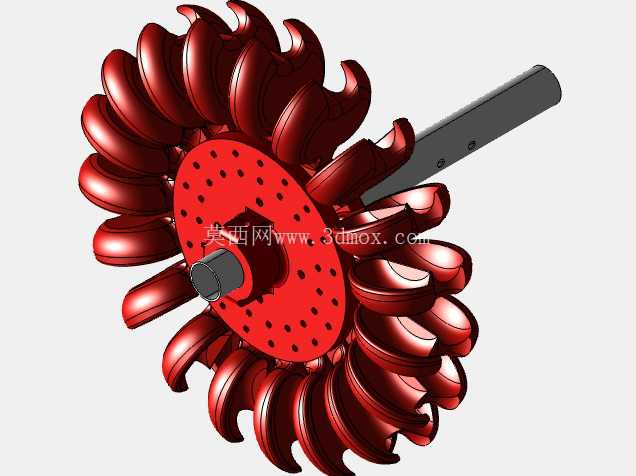

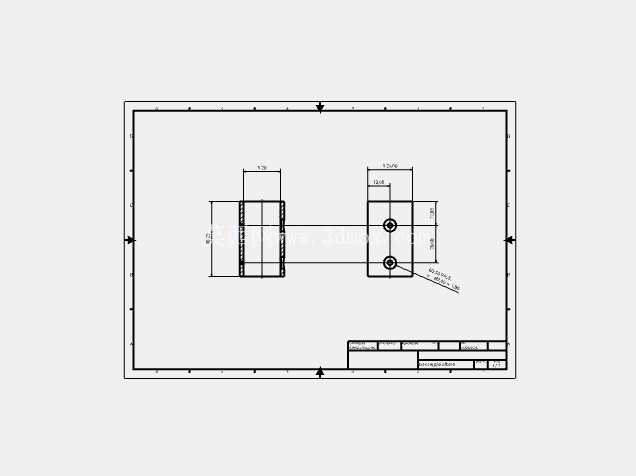

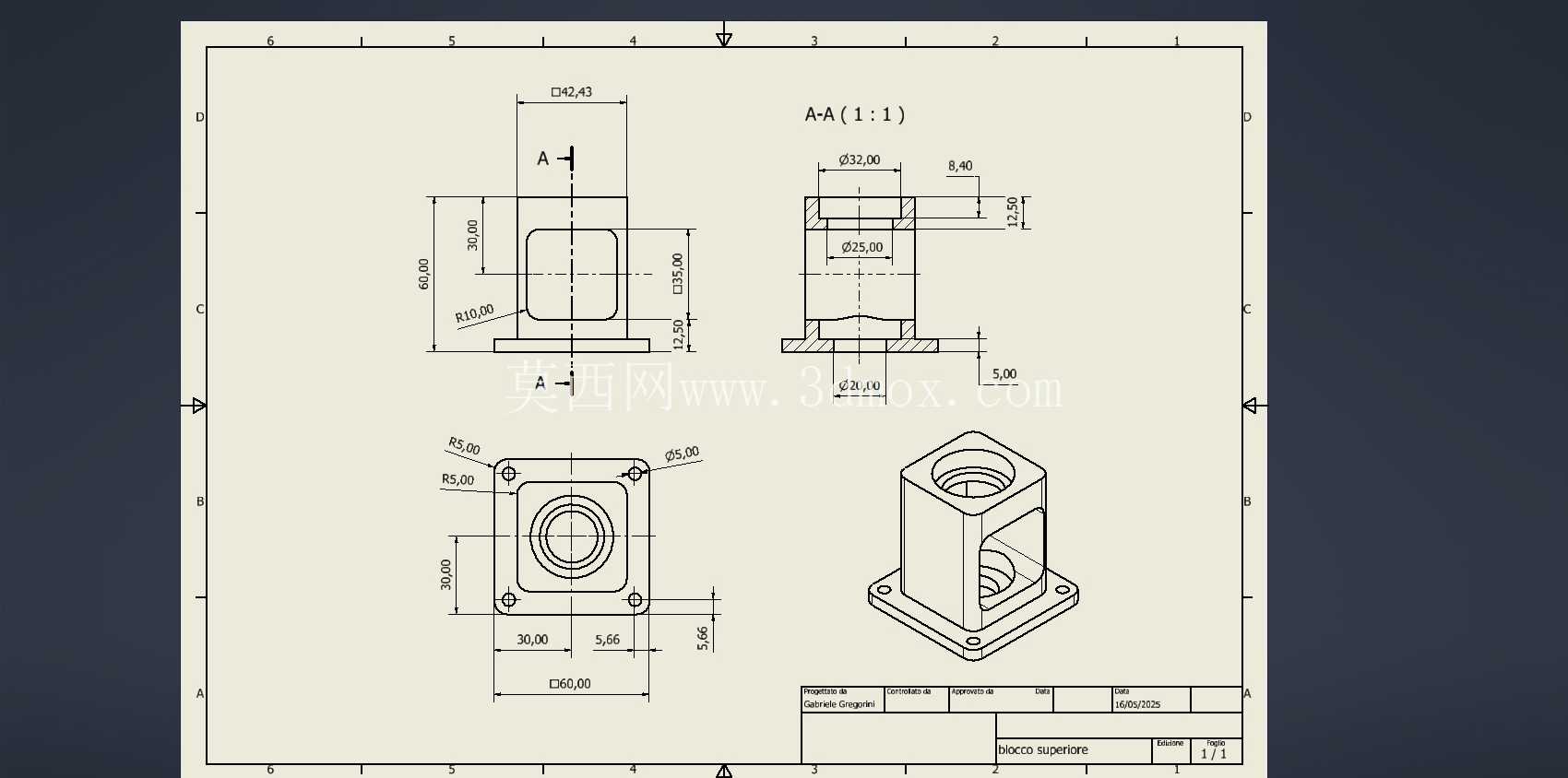

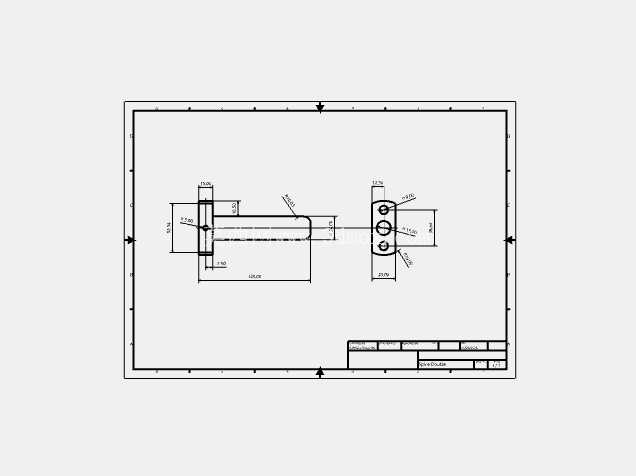

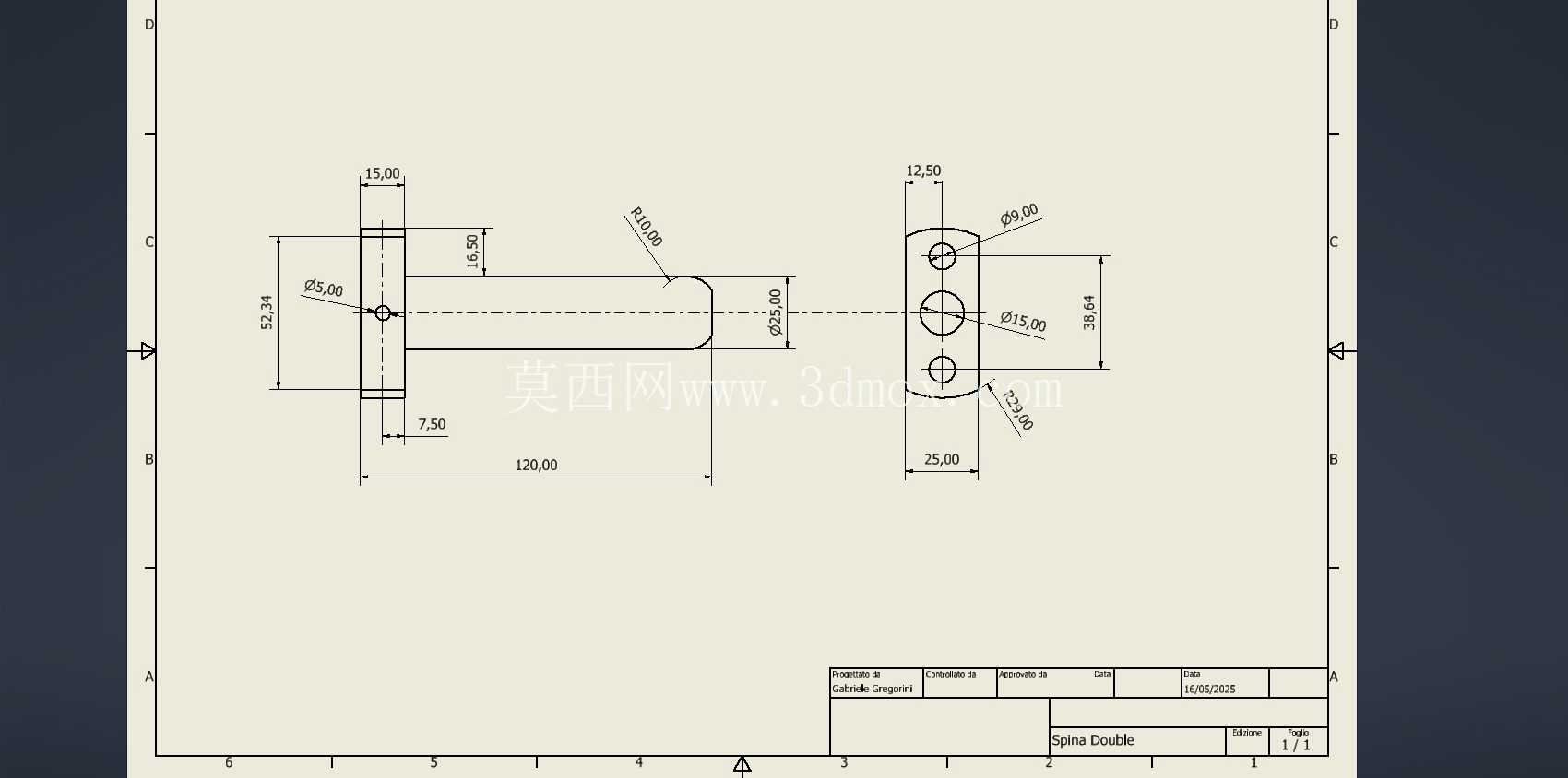

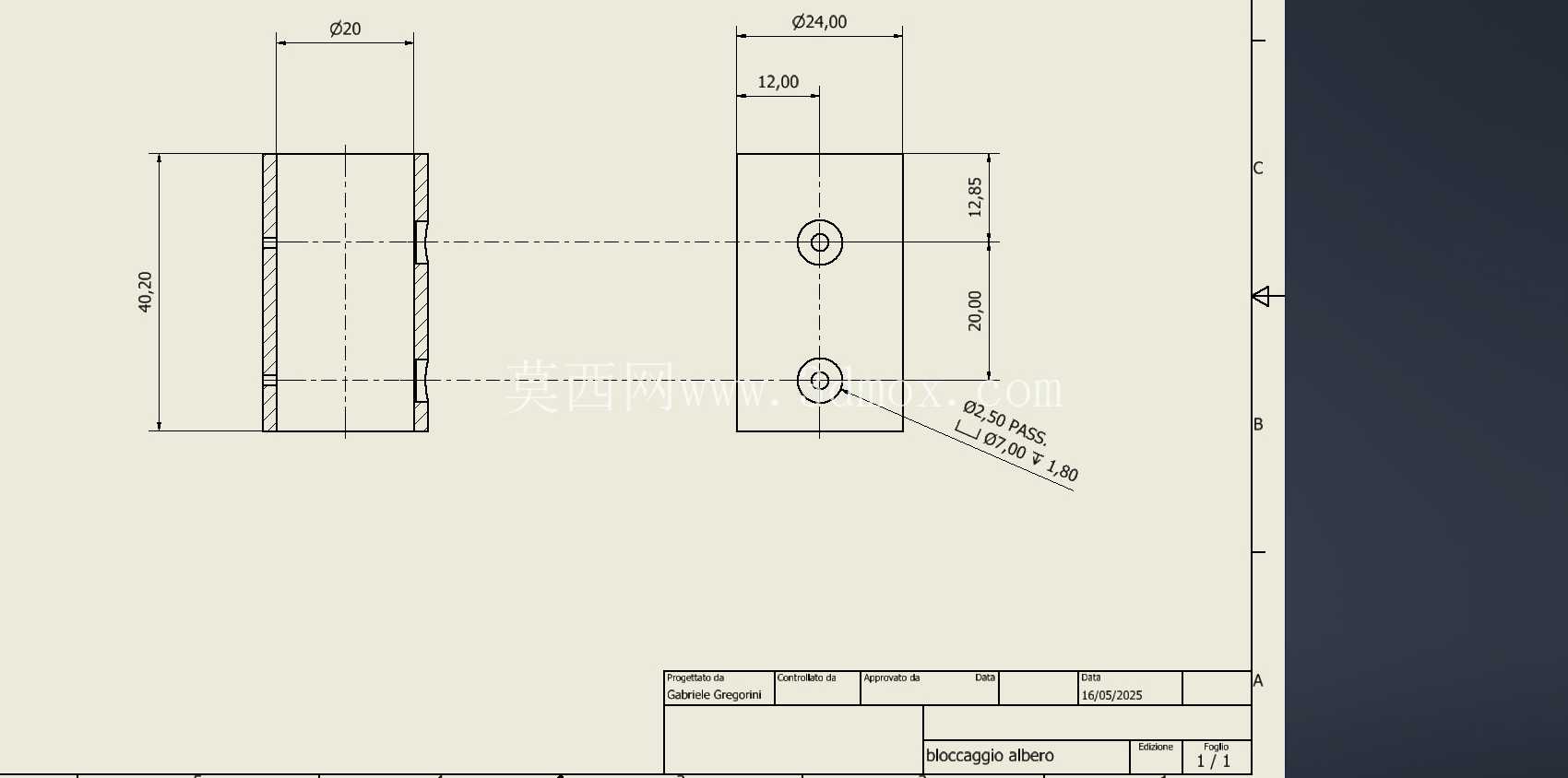

核心的水斗式转轮采用整圈均匀排布的水斗结构，每个水斗的曲面弧度经过流体力学优化，能够最大程度承接喷嘴射出的高压水流冲击力，将水流的动能高效转换为转轮的旋转机械能，水斗的出水边缘做了圆滑过渡处理，减少水流冲击时的紊流与能量损耗，转轮中心通过标准轴件与顶部的支撑座连接，支撑座内部预留了传感器安装空间，可根据试验需求加装转速传感器、扭矩传感器，实时采集转轮的转速、输出扭矩数据，为效率计算提供直接的参数支撑。侧边的进水组件包含导向管路与流量、压力传感器安装位，管路接口采用标准快接结构，可快速对接外部供水管道，传感器的安装位置经过流道优化，不会对管内水流状态造成额外干扰，能够精准采集进水端的实际压力与流量参数，和转轮端采集的出力数据形成对照，计算不同工况下的能量转换效率。

设计过程中充分考虑了试验场景的拆装调整需求，所有组件均采用螺栓连接固定在铝型材框架的槽位上，不需要焊接等不可逆加工，可根据试验需求灵活调整喷嘴角度、转轮安装高度、传感器布置位置，甚至可以快速更换不同水斗型线的转轮，完成不同结构参数下的性能对比测试。框架底部预留的走线槽可将所有传感器的信号线规整收纳，避免试验过程中线缆缠绕到转动部件上，整体结构没有冗余的装饰性部件，所有结构设计都服务于试验功能的实现，安装时仅需将框架平稳放置在水平工作台面上，调整底部的可调脚杯保证整体水平，即可完成设备的基础部署，不需要额外的地基固定，适配多数实验室的现有工作台安装条件。

这套结构的核心设计逻辑是在最小的空间占用下，完整复现佩尔顿水斗式水轮机的核心工作原理，同时预留充足的测试扩展空间，既可以作为教学演示设备直观展示冲击式水轮机的工作过程，也可以作为小型试验平台完成基础的水斗型线验证、射流冲击特性测试，为后续工业级水轮机的结构优化提供基础试验数据支撑，整体结构的加工难度低，多数部件都可以采用标准工业配件组装完成，不需要定制复杂的专用加工件，大幅降低了试验装置的搭建成本，也方便后期的部件更换与维护调整。
