带配套操作平台的卧式工业罐体结构

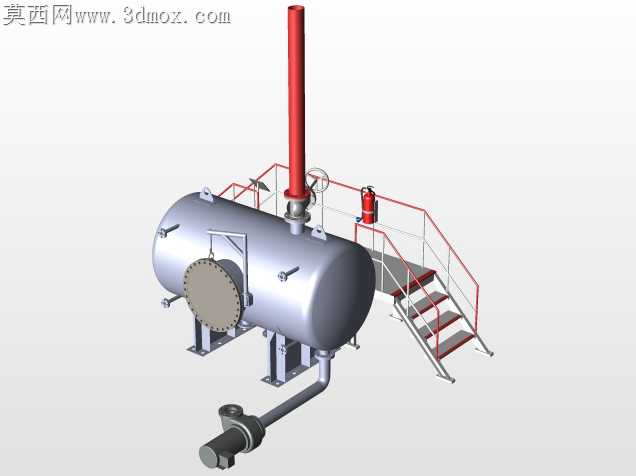

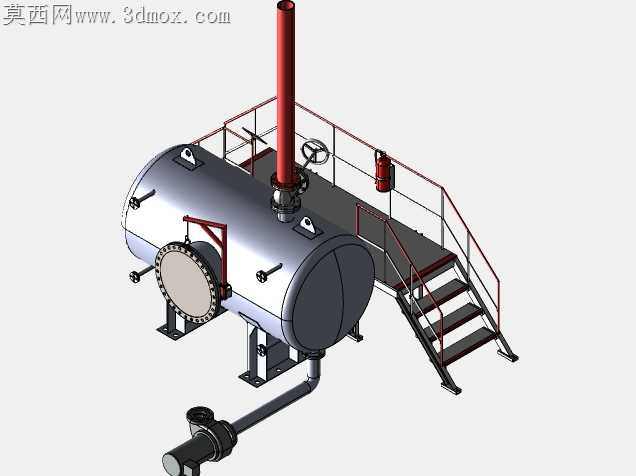

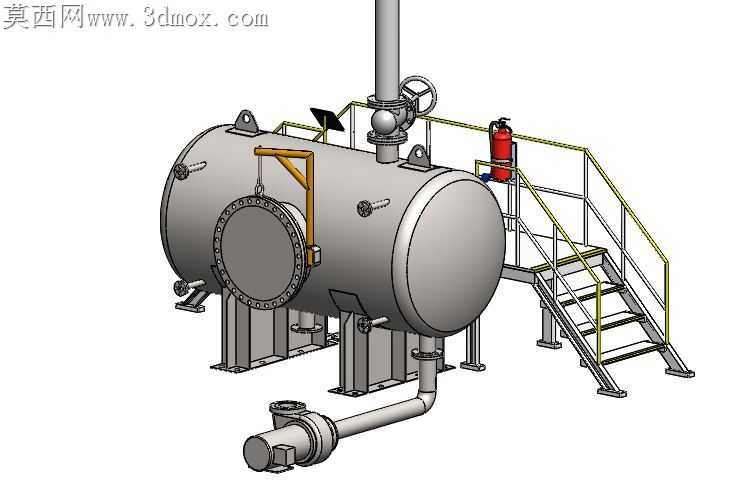

现场卧式储罐安装最容易踩的坑，是操作平台与罐体接口的错位——不少图纸只单独画罐体，忽略爬梯平台与罐体人孔、阀门操作位的空间干涉，现场安装时要么切割平台护栏，要么硬掰管道法兰，留下密封泄漏的隐患。这套罐体结构在设计时就把操作平台、爬梯、附属管线、消防附件和罐体本体做了一体化的装配适配，人孔开启的摆动范围刚好避开平台斜撑，顶部阀门的手轮操作高度落在人体工学舒适区间，侧面的灭火器支架固定在平台立柱而非罐壁上，避免罐体运行时的微幅振动导致消防附件松脱。鞍式支座的地脚螺栓孔做了长圆孔设计，适配罐体热胀冷缩产生的轴向位移，支座与罐壁接触的位置加了弧形垫板，分散罐体充料后的局部应力，避免薄壁罐体出现局部凹陷。底部出料管线的弯头位置预留了检修拆卸空间，不用切割平台踏板就能拆装法兰紧固件，爬梯的踏步做了防滑凸起处理，护栏高度符合现场操作的安全规范，所有管线的法兰密封面都预留了垫片安装的公差间隙，不会出现螺栓孔对正后密封面压偏的问题。罐体侧面的仪表接口位置避开了支座加强筋的焊接区域，避免焊接应力传导到仪表接头导致测量失准，顶部的放空管线做了防雨弯管设计，防止雨水顺着管线进入罐内污染介质。平台的支撑腿独立做了地脚固定，没有把载荷全部压在罐体壁板上，减少罐体额外的附加载荷，爬梯与平台的连接位置做了可拆卸的螺栓固定，后期罐体做防腐保温施工时可以快速拆除局部结构，不用整体切割平台。人孔的吊臂支架固定在罐壁的加强圈上，开启人孔时的翻转力矩由加强圈承担，不会拉扯罐壁母材，所有外接管线的支架都做了滑动支撑设计，允许管线随罐体温度变化自由伸缩，避免焊口处出现应力开裂。
