适配T型槽的3D打印数控加工压紧夹具

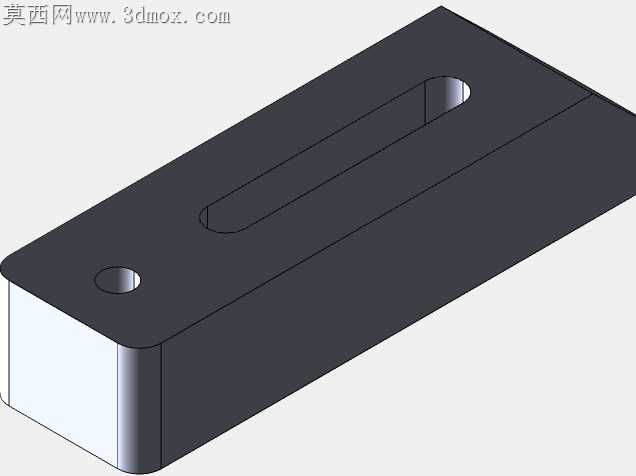

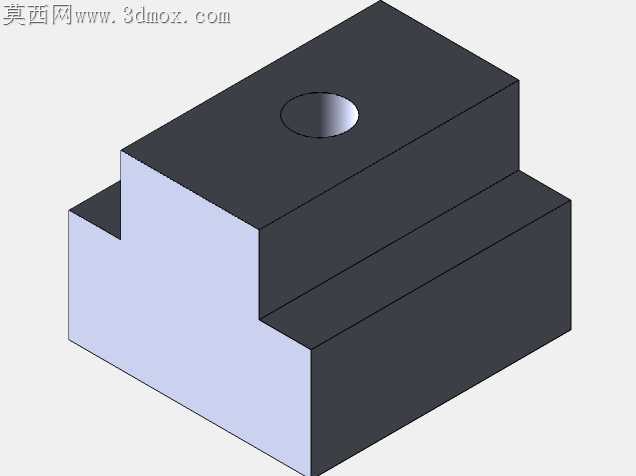

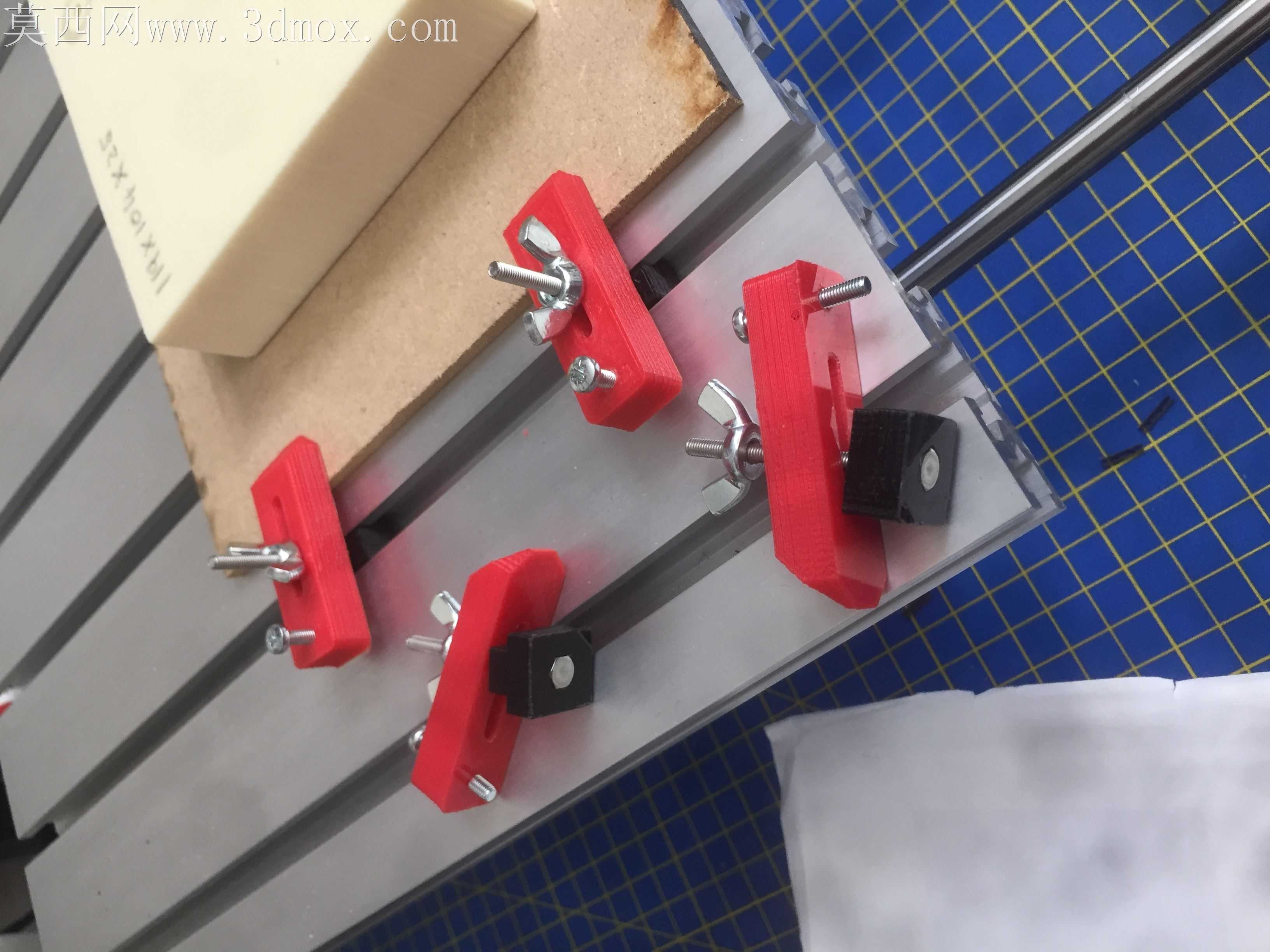

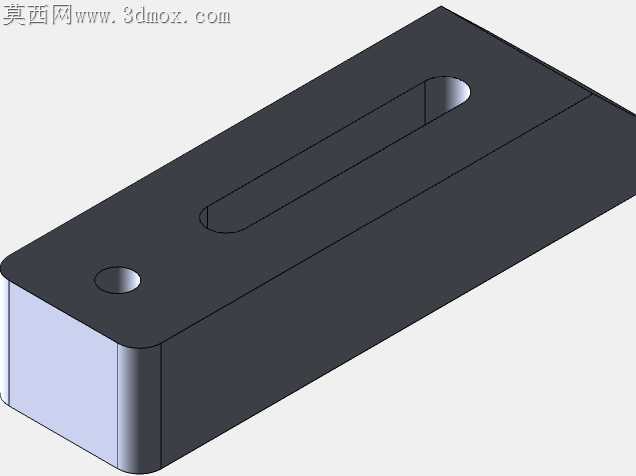

轻切削加工场景里，泡沫、中密度纤维板这类低刚性工件的装夹一直是容易被忽略的痛点——常规金属压板自重偏大，锁紧时稍不注意就会压溃工件表层，批量加工时废品率居高不下。这套可3D打印的压紧夹具，完全围绕轻切削工况的装夹矛盾做结构适配，没有照搬通用金属压板的厚重构型。夹具体采用工程塑料打印成型，自身重量仅为同规格金属压板的六分之一，接触工件的压脚位置做了1.2mm的圆角过渡，避免尖锐棱边在工件表面留下压痕，针对低密度材质的承压特性做了受力面优化，锁紧时压力能均匀分散在接触区域，不会出现局部应力集中压坏工件的情况。夹具体上的T型螺母适配槽做了0.2mm的公差预留，刚好能卡入标准机床T型槽内滑动，不会出现卡滞或者旷量过大的问题，六角凹槽的尺寸严格匹配M3螺栓头的对边尺寸，螺栓装入后不会跟转，搭配蝶形螺母就能徒手完成锁紧，不需要额外借助扳手，小批量多工位换件时能省下不少辅助时间。夹臂的倾斜角度经过反复调整，锁紧时的受力方向刚好斜向压向T型槽内侧，不会出现工件被撬起的情况，哪怕是切削力稍大的走刀路径，工件也不会发生位移。打印时夹具体的受力层方向顺着锁紧受力方向排布，能最大化利用FDM打印件的层间强度，避免锁紧时夹臂发生断裂。压块位置预留了标准紧固件的安装位，黑色的防滑压块可以替换成不同硬度的材质，面对不同密度的加工材料时，只需要更换压块就能适配，不需要重新打印整个夹具体。这套夹具不需要复杂的金属加工工序，普通桌面级3D打印机就能制作，车间可以根据自身机床的T型槽尺寸快速调整参数打印，备件成本极低，哪怕加工过程中夹具有损坏，几小时内就能重新制作替换，不会耽误生产进度。针对轻切削场景的装夹需求，这套夹具舍弃了金属夹具不必要的高强度冗余设计，把所有结构细节都对准低密度工件装夹的核心痛点，没有多余的装饰性结构，每一处构型都服务于实际装夹的稳定性与便捷性。
