手动可调式管材弯曲辊压成型装置

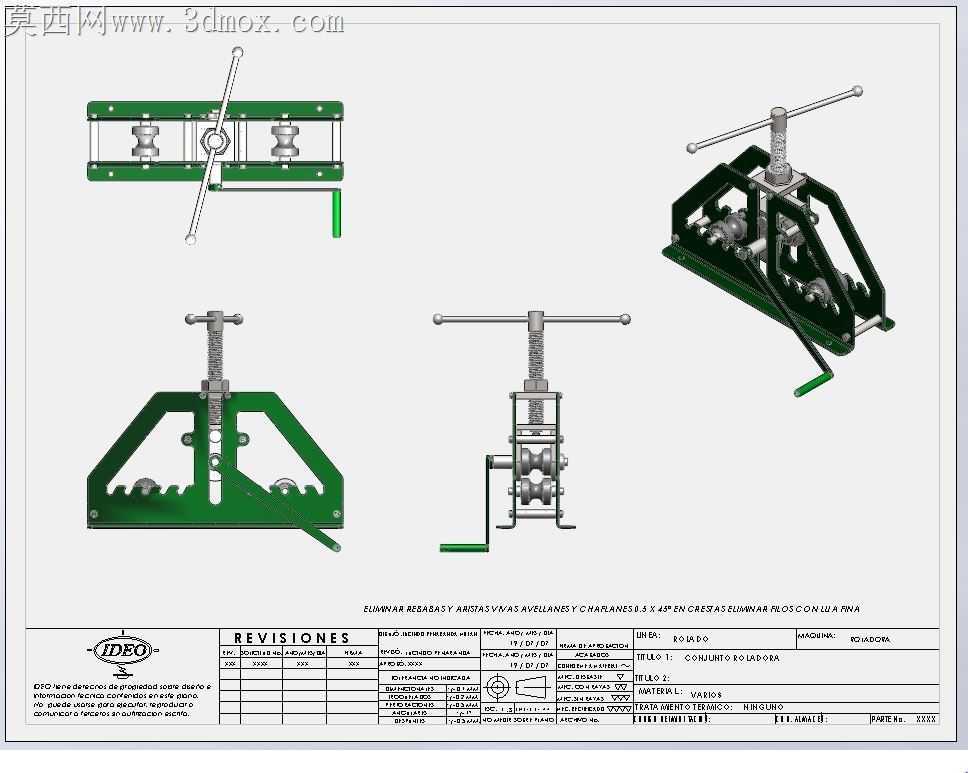

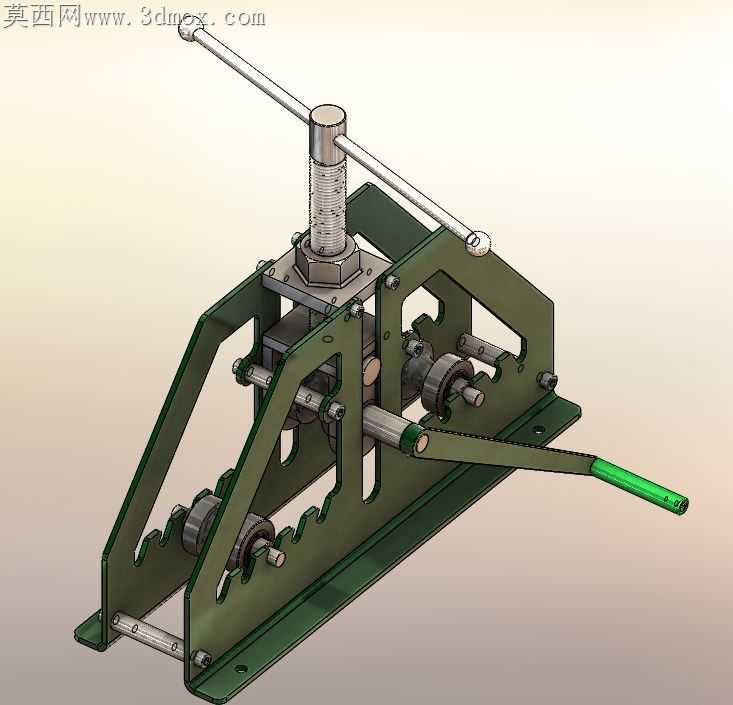

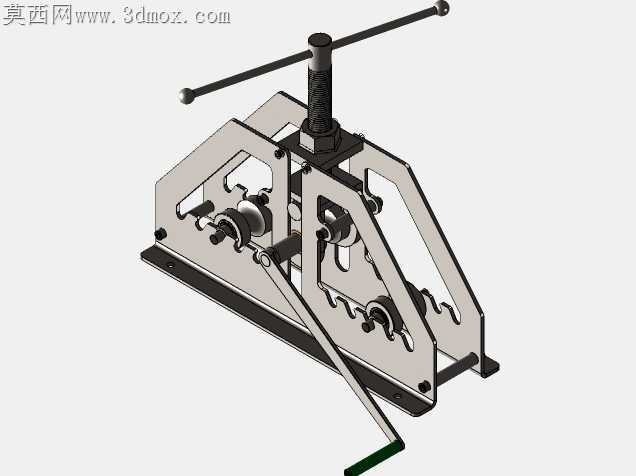

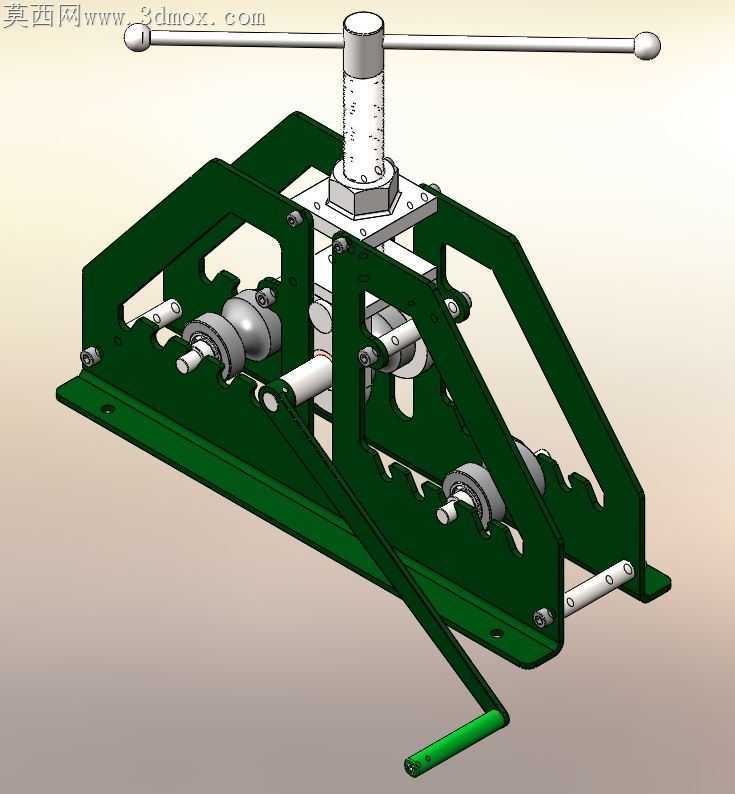

现场小管径管材弯制作业里，常遇到液压弯管机移动不便、电动弯管设备成本过高的痛点，这款手动辊压弯管装置刚好填补了小批量现场加工的需求空白。从加工适配视角看，整套装置的结构完全围绕现场加工的实际约束做了取舍，没有冗余的装饰性结构，每一处板件的弯折角度、辊轴的安装位置都对应着实际加工时的操作逻辑。底部的安装底板预留了长条状固定孔，既可以通过螺栓锁紧在工作台面，也能适配现场临时焊接的角钢支架，不用额外加工定制安装基座，拿到作业现场就能快速固定投入使用。上方的调节手轮搭配带刻度的丝杆结构，不用额外搭配量具就能直观控制下压量，弯制不同曲率半径的管材时，转动手轮就能精准调整压辊的进给深度，避免反复试弯造成的管材报废。侧面的摇动手柄做了加长弯折处理，握持位置刚好避开机架的突出棱角，摇转时不会出现手腕磕碰机架的问题，摇臂的长度经过力矩匹配，普通成年男性单手就能完成壁厚2mm以内金属管材的弯制作业，不用额外加接延长杆。机架的侧板采用整块钢板线切割成型，辊轴的安装孔位一次装夹加工完成，同轴度误差控制在0.05mm以内，装配后三根成型辊的轴线完全平行，弯管时不会出现管材跑偏、表面压痕深浅不一的问题。辊轴的端部做了快拆式挡圈设计，更换不同槽型的辊轮时，不用拆解整个机架，用卡簧钳取下挡圈就能快速替换，适配圆管、方管等不同截面的型材弯制需求。机架上的锯齿形定位槽是整套结构里最贴合现场需求的设计，下压调整到位后，扳动定位卡舌卡入对应齿槽，就能锁死压辊的位置，弯管过程中不会因为反作用力导致压辊回退，弯制出的管材曲率一致性远高于普通无定位的手动弯管工具。所有转动配合的轴位都预留了润滑脂注油孔，长期在户外多尘环境作业时，定期注入润滑脂就能避免轴位卡涩，不用频繁拆解清理维护。装置的整体重量控制在18kg以内，两个人就能轻松抬动转移，适合水电安装、小型五金加工、户外管线铺设等没有固定加工工位的场景，相比大型弯管设备，投入成本不到十分之一，却能覆盖80%以上的小半径小管径弯管作业需求。
