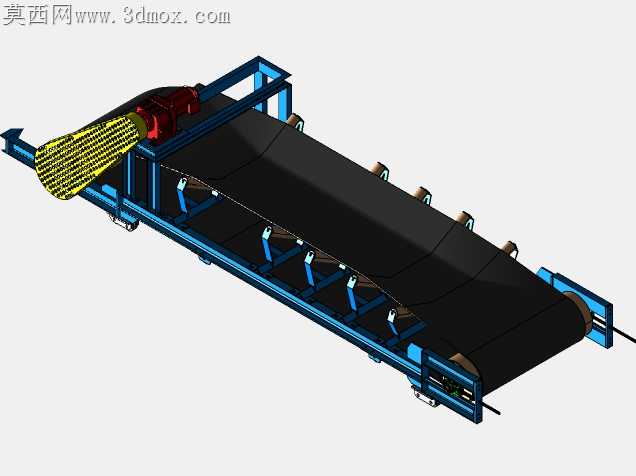

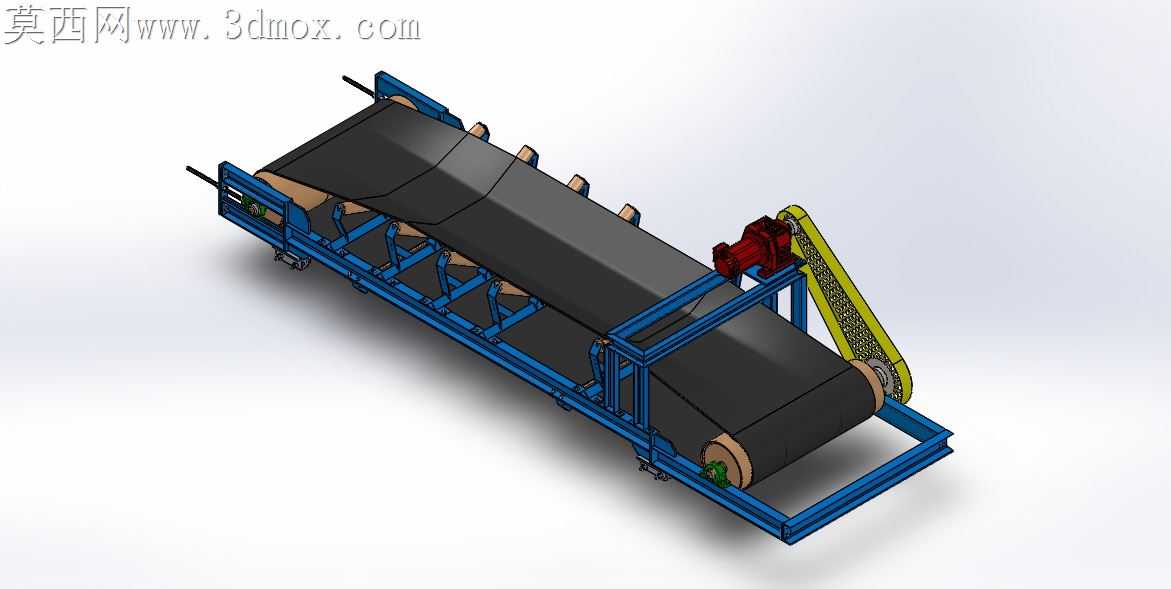

槽型托辊组驱动端带式输送设备结构

散料输送现场最常出现的皮带跑偏、托辊卡滞、重载段皮带垂度过大问题，根源往往藏在机架与托辊组的装配公差匹配里。这款带式输送结构的设计，从加工适配角度把现场安装的容错空间做足，每段槽钢机架的连接孔位都预留了0.8mm的横向调节余量，不用在现场配焊扩孔，就能抵消型材下料时的直线度误差。槽型托辊的安装支座做了腰型孔设计，三个托辊组成的槽角可以在30度到35度之间微调，输送不同堆积密度的散料时，不用更换整套托辊支架，只需要松开紧固螺栓调整角度，就能避免物料撒漏。驱动端的电机减速机安装座没有做成整体焊接结构，而是采用分体式螺栓连接，加工时不用保证大尺寸安装面的平面度，降低了龙门铣的加工成本，现场更换减速机时也不用撬动整个机架，只需要松开连接螺栓就能完成对位。回程段的平行托辊间距比常规设计缩小了150mm，长距离输送时不会出现回程皮带打颤的问题，皮带边缘的磨损量能降低近三成。头尾滚筒的轴承座采用嵌入式安装结构，轴承座与机架安装槽的配合公差选H7/k6，既不会因为间隙过大出现滚筒窜动，也不会因为过盈配合导致装配时需要锤击损伤轴承。张紧装置布置在尾端，采用丝杠调节结构，调节行程预留了200mm的余量，皮带拉长后不用截短皮带就能完成张紧，日常维护的工作量大幅降低。机架底部的支脚做了可调节高度的设计，地面不平整时不用垫铁皮调整，旋转支脚螺栓就能让整个机架保持水平，避免因为机架倾斜导致的皮带单侧跑偏。皮带下方的缓冲托辊布置在落料点位置，托辊外部包裹橡胶层，大块物料落下时不会直接砸伤皮带表面，也能降低落料时的冲击噪音。侧边的导料槽与皮带之间留有5mm的间隙，不会因为皮带运行时的上下跳动摩擦导料槽，同时也能挡住细颗粒物料从侧边撒出。所有外露的连接螺栓都采用防松螺母设计，设备长时间运行不会因为振动出现螺栓松动，减少了日常巡检的紧固工作量。
