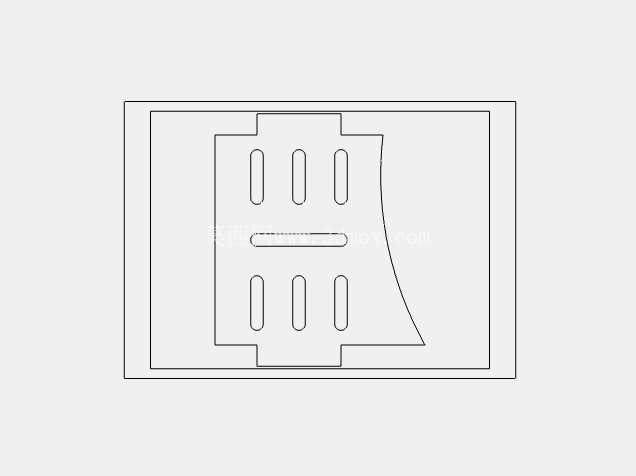

四旋翼碳纤维无人机承载机架结构

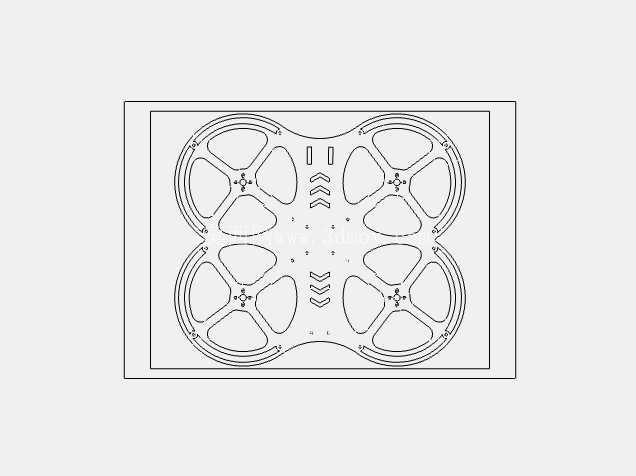

　　设计阶段优先选用3K碳纤维作为主体加工材料，相较于传统丙烯腈-丁二烯-苯乙烯共聚物注塑机架，碳纤维材料的比强度高出4倍以上，同等结构强度下整体重量可降低60%，能有效提升无人机的有效载荷上限与续航时长，同时材料本身的抗疲劳性能优异，可承受长期高频振动下的结构应力，不会出现注塑件常见的振动开裂问题。整体外形采用中心对称的四轴布局，四个旋翼安装位以中心搭载区为圆心呈90度均匀分布，每个旋翼位预留了标准的电机安装孔位，孔位公差控制在0.02mm以内，可适配市面上主流的22系列、23系列无刷电机，安装时无需额外扩孔或打磨。这款四旋翼机架的结构设计，核心围绕低空小型无人机的实际作业场景展开，日常可适配航拍测绘、新手飞行训练、短途轻载物资投送等多种使用需求，针对新手操作易发生硬着陆、飞行中遇气流冲击的常见问题做了针对性的结构强化。从结构功能来看，机架作为整台无人机的核心承载基体，需要同时承接四个旋翼动力单元的安装固定、飞控模块与电池的搭载限位、飞行过程中动载荷的分散传递，还要在发生碰撞、硬着陆时优先通过自身结构形变吸收冲击能量，避免核心电子元件受冲击损坏。

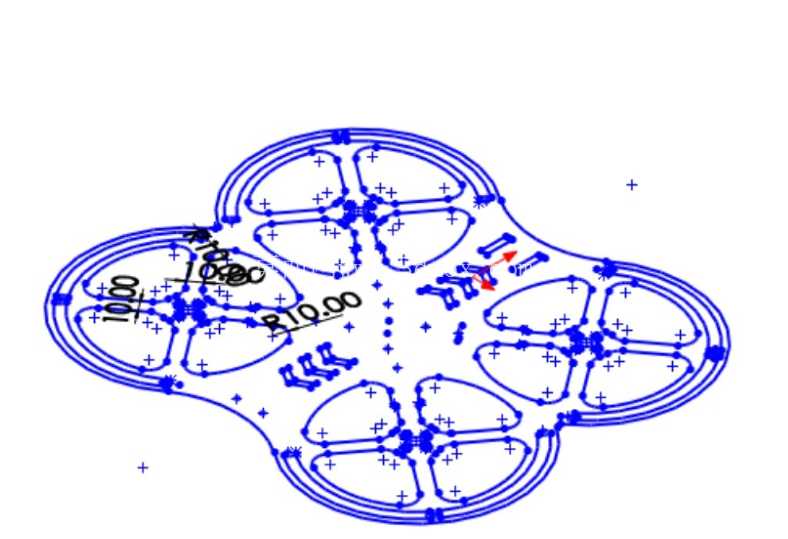

　　机架上标注的R10圆角过渡结构，分布在每个旋翼臂的弯折位置，这种大圆角设计可避免应力集中，在发生侧向碰撞时，应力会沿着圆弧结构均匀分散到整个臂体，不会出现直角结构常见的受冲击断裂问题。从安装边界来看，中心搭载区的平面度控制在0.1mm以内，可直接叠放飞控板、电调板与电池仓，周边预留的走线槽深度为2mm，可容纳所有动力线与信号线，避免飞行过程中线材晃动干扰旋翼转动。机架边缘的10mm宽度加强筋，沿着每个旋翼臂的走向一体化成型，筋板厚度为1.5mm，在不增加过多重量的前提下，将臂体的抗弯折强度提升了3倍，即使在10米高度发生硬着陆，臂体也不会出现永久性弯折，仅需更换受损的桨叶即可复飞。

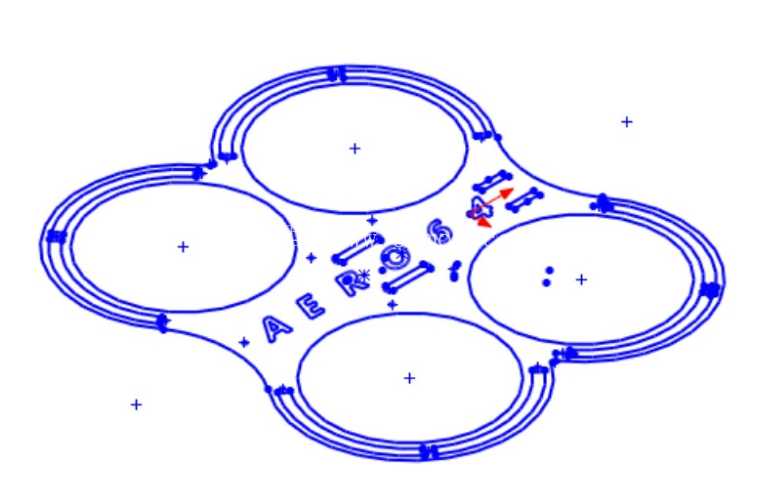

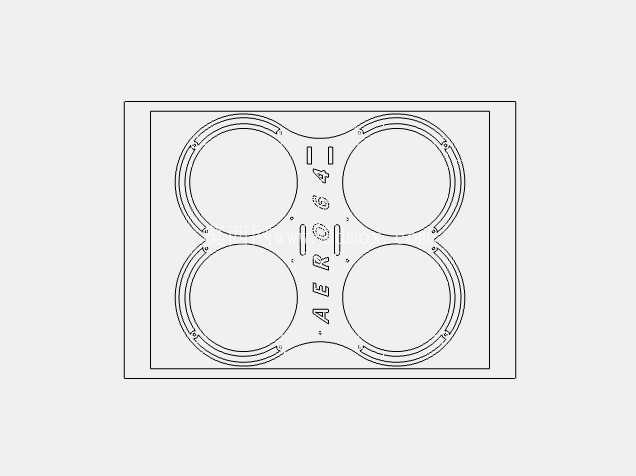

　　针对新手训练场景的特殊需求，机架的四个旋翼外围设置了一体化的保护圈安装位，保护圈与机架主体采用卡扣加螺丝的双重固定方式，飞行中碰到障碍物时，保护圈可率先接触障碍物卸除冲击力，避免桨叶直接撞击碎裂，同时也能降低桨叶伤人的风险。结构设计阶段还做了动平衡校核，四个旋翼臂的重量差控制在0.5g以内，飞行时不会因为机架本身的重量不均产生额外的振动，可降低飞控的校准难度，提升飞行稳定性。机架上所有的安装孔位都做了沉头处理，螺丝安装后表面不会凸起，避免产生额外的风阻，外露的结构边缘都做了0.5mm的倒角处理，不会出现锐边割线、割手的问题。

　　在实际装配过程中，这款机架的零件集成度较高，无需额外打印连接配件，仅需配套标准的M2、M2.5螺丝即可完成整机组装，装配公差配合合理，不会出现孔位错位需要强行掰动臂体的情况，对于新手玩家或者小批量组装的作业团队来说，可有效降低装配难度与时间成本。针对户外作业的场景，碳纤维材料本身的耐候性优异，在-20℃到60℃的环境温度下结构性能不会发生明显变化，不会像塑料机架一样在低温环境下变脆易断，也不会在高温暴晒下出现结构变形，可适配不同地域、不同季节的户外飞行需求。
