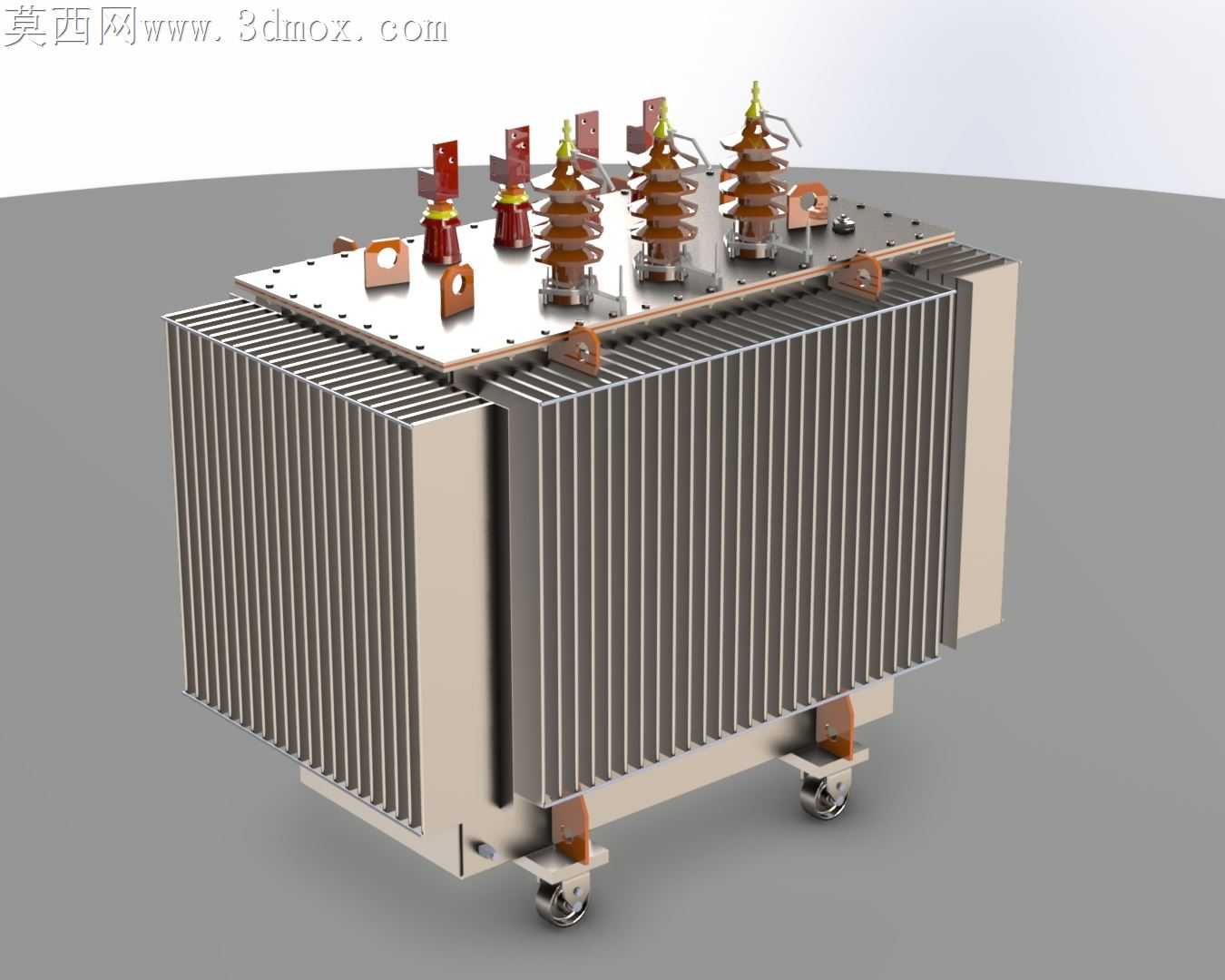

无油枕式变压器油箱结构设计方案

传统油浸式变压器带外置油枕的结构，长期户外运行易出现油枕密封老化渗油、呼吸通道堵塞导致油箱内压异常的问题，这款无油枕油箱的结构设计，从根源上压缩了易渗漏的密封面数量，把储油、膨胀补偿的功能集成到箱盖与箱体的上部空腔内，省去了外接油枕的连接管路与法兰密封点。箱壁外侧排布的散热翅片没有采用等间距均匀排布的常规设计，靠近高压套管接线侧的翅片间距收窄12%，对应绕组端部发热集中的区域增加散热面积，靠近低压侧的翅片间距适当放宽，兼顾散热效率与钣金折弯的加工可行性，避免过密翅片折弯时出现板材拉扯变形、焊道缝隙不均的问题。箱盖与箱体的连接法兰没有采用满焊结构，而是在法兰边每隔80mm设置一个定位沉孔，配装带密封槽的高强度螺栓，沉孔深度刚好覆盖螺栓头的高度，既保证箱盖平面度，避免高压套管安装时出现基面倾斜导致的密封失效，也能让后期现场检修时的拆装效率提升近四成，不用再清理满焊留下的焊渣凸起。底部的脚轮安装座没有直接焊接在箱底平板上，而是在安装座与箱底之间加了一块6mm厚的加强筋板，筋板边缘做了45度倒角过渡焊，避免变压器满油总重接近两吨时，轮座受滚动冲击力出现焊缝撕裂的隐患，脚轮选用带刹车的万向结构，安装座的孔位预留了2mm的横向调整间隙，抵消底座焊接时的形位公差，不用在装配时反复修磨孔位。顶部的高压套管安装台做了3度的倾斜坡面，雨天积水会顺着坡面流向箱盖边缘的排水槽，不会在套管根部积留形成导电水膜，低压接线端子的固定座特意加高了15mm，避开箱盖表面积灰的区域，降低积灰受潮导致的相间爬电风险。箱体侧面的吊耳位置没有设置在箱体上部的棱边处，而是下移到箱体总高度的三分之一位置，吊装时钢丝绳的受力方向刚好穿过箱体的重心水平线，不会出现吊装倾斜导致内部绕组移位的问题，吊耳的内孔做了倒圆处理，避免钢丝绳长期受力被孔边锐角割损。所有钣金折弯的棱边都做了R2的圆角处理，既减少喷涂时的尖角流挂问题，也能避免现场安装运维时被锐边划伤。箱壁上的油位观察孔特意设置在箱体正面的中上部，孔座周围做了加厚凸台，避免薄钢板焊接观察孔座时出现焊接变形导致的玻璃密封面渗漏，凸台的平面度公差控制在0.1mm以内，不用额外加调整垫片就能保证密封效果。
