吉利GE450电动汽车发动机舱总成结构设计

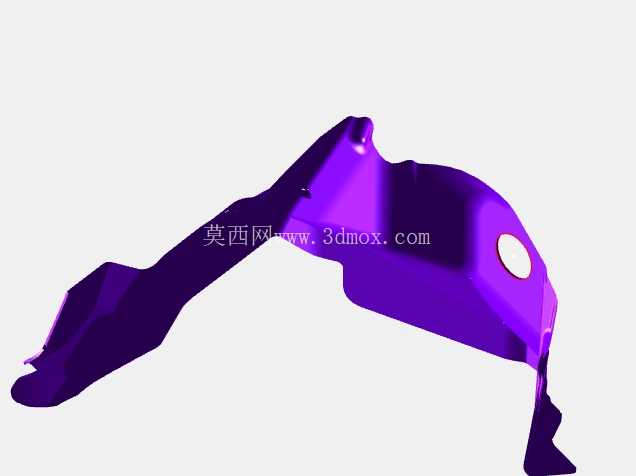

纯电车型的发动机舱和传统燃油车的布局逻辑存在本质差异，没有内燃机、排气系统这类高热源部件，舱内的空间规划更偏向电驱单元、高压配电、热管理系统的集成排布，这套吉利GE450的发动机舱总成模型，完整还原了量产车型的舱内结构边界，能给同平台车型的改款设计、零部件适配提供直接的三维参考。从实际装车场景来看，发动机舱是整车前部的核心承载区域，上方对接引擎盖密封结构，下方连接前副车架与前防撞梁安装位，两侧贴合翼子板内板的安装轮廓，所有硬点位置都和量产装车状态完全对齐，做零部件布置的时候不需要反复校核基础边界，能大幅缩短前期方案的迭代周期。

这套舱体总成的设计思路核心是集成化与空间利用率的平衡，不同于早期油改电车型直接把燃油动力替换成电驱单元的粗放布局，原生纯电平台的发动机舱会把驱动电机、电机控制器、车载充电机、PDU高压配电单元做集成式安装，减少高压线束的排布长度，同时给热管理系统的膨胀水箱、冷却液循环管路、空调热泵组件预留出独立的安装区域，避免不同系统的部件出现干涉。舱内的安装支架全部采用模块化设计，每个子部件的安装点都预留了足够的操作空间，后期售后维修的时候不需要拆解周边过多部件就能完成对应组件的拆装，这点在结构设计阶段就已经做了充分的拆装工艺校核。

从安装边界来看，舱体前部预留了前防撞梁、吸能盒的安装接口，碰撞能量传递路径直接对接纵梁主体，能在正面碰撞过程中把冲击力均匀分散到整个车身框架，避免局部应力集中导致的舱体结构侵入量过大。舱体后部的防火墙位置做了多层结构设计，既可以阻隔行驶过程中前部电驱单元产生的振动与噪音传递到乘员舱，也能在极端情况下阻挡高压部件的异常侵入，保障乘员舱的生存空间。两侧的轮拱内板位置预留了线束过孔与密封结构，整车低压线束、高压线束都通过专用的过孔护套穿过，避免车辆行驶过程中线束和钣金发生摩擦破损，同时也能阻挡轮拱位置的泥水、灰尘进入舱体内部。

舱体上的所有安装孔位都做了标准化的公差匹配，不管是电驱总成的悬置安装点，还是冷却模块、保险盒的固定位，都和对应零部件的安装公差带做了匹配校核，装配的时候不会出现孔位错位导致的装配应力残留。考虑到纯电车型的高压安全要求，舱内的高压部件安装区域都做了独立的绝缘防护设计，高压线束的排布全部远离尖锐钣金边缘，同时和低压线束保持足够的安全间距，避免信号干扰带来的电控系统异常。热管理系统的管路排布沿着舱体边缘走线，既减少了管路的弯折长度，也能避免和运动部件发生干涉，冷却液的加注口位置设计在舱体侧上方，日常维护的时候不需要拆解其他装饰罩就能完成补液操作。

这套模型完整还原了舱内所有结构的细节，包括钣金的加强筋位置、支架的厚度参数、密封胶条的安装槽结构，做结构设计的时候可以直接参考这些成熟的量产结构，避免在基础结构设计上出现工艺性问题。比如舱体上的加强筋布局，都是经过多轮CAE仿真优化后的结果，既能在降低钣金厚度实现轻量化的同时保证整体结构刚度，也能避免车辆行驶过程中舱体产生共振异响。对于做新能源汽车结构设计、零部件适配开发的工程师来说，这类量产车型的完整舱体总成模型，可以直接作为方案设计的参考基准，对比不同品牌车型的布局差异，优化自身设计方案的空间利用率与装配工艺性。
