凯迪拉克XT5 2018款车尾门结构设计

在整车白车身开发流程中，尾门作为车尾区域核心的开闭件总成，承担着密封后备箱舱体、承载尾门附属饰件与电子元件、匹配整车尾部造型面差的核心作用，这款适配凯迪拉克XT5 2018款的尾门内板结构，是整个尾门总成的承载基体，所有外覆盖件、铰链、撑杆、锁具、内饰板、线束甚至尾门玻璃的安装点位，都需要依托这个内板的结构精度来实现最终的装配匹配。

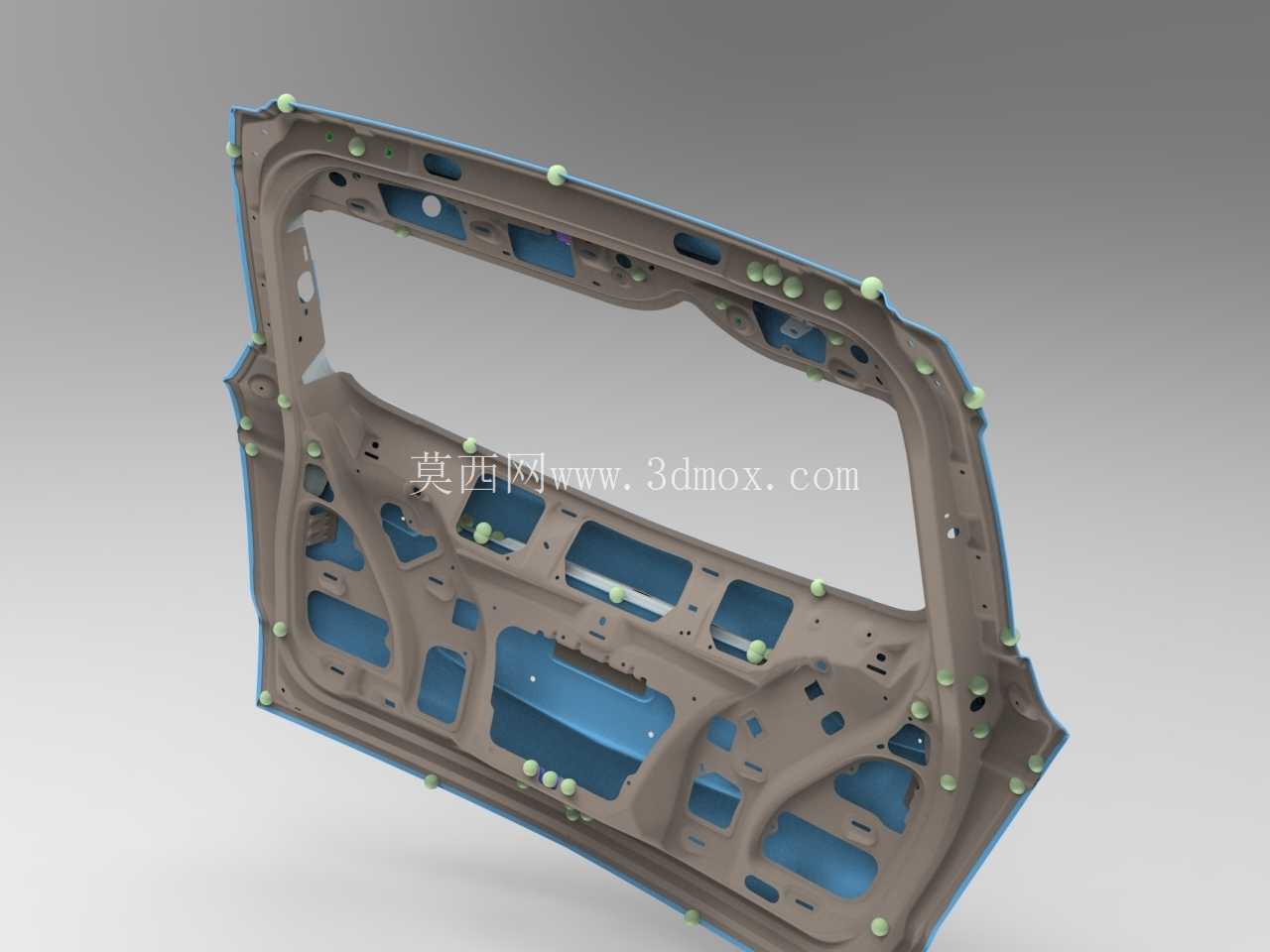

从实际装车场景来看，这款尾门需要适配SUV车型的大开口后备箱使用需求，日常使用中既要承受频繁开闭带来的交变载荷，也要在车辆行驶过程中承受车身扭转带来的应力，还要在尾部发生低速碰撞时承担一定的吸能作用，同时为尾门玻璃、尾灯、后雨刮、尾门开关、牌照安装板等周边部件提供精准的安装基准。整个内板采用框架式镂空结构设计，并非整块板材冲压成型，这种设计思路首先是为了在保证结构刚度的前提下尽可能降低总成重量，实现整车轻量化目标，其次镂空区域可以为尾门内部的线束布置、隔音棉粘贴、内饰卡扣安装预留足够的操作空间，避免装配过程中出现部件干涉。

观察整个内板的加强筋布局，沿着尾门的外轮廓边缘设置了一圈闭环的加强翻边，这部分结构一方面是为了和尾门外板进行包边连接，保证内外板结合的结构强度，另一方面翻边的走向完全匹配整车尾部D柱、侧围、后保险杠的安装边界，装配时可以通过边缘的定位孔快速实现和车身侧围铰链、尾门锁扣的对位，减少总装车间的调试工作量。内板上分布的多个圆形凸台焊点位置，是内外板焊接的连接点位，这些点位的排布经过载荷仿真验证，均匀分布在应力集中的区域，避免车辆长期行驶后尾门出现焊点开裂、异响的问题。

在安装边界的设计上，尾门上部的两个铰链安装位做了局部加厚的加强结构，因为这两个点位是整个尾门的旋转支撑点，承受整个尾门的全部重量，尤其是搭配电动撑杆的配置，开闭过程中铰链位会承受额外的扭矩，局部加强结构可以避免长期使用后出现铰链位变形、尾门下坠的问题。尾门下部的锁具安装区域同样设置了独立的加强补丁结构，锁扣啮合时的冲击力会通过这个加强结构分散到整个内板框架，避免局部应力集中导致锁位变形，出现尾门关不紧、行驶中异响的问题。两侧的撑杆安装座位置也做了内凹的沉台设计，既可以保证撑杆安装后的运动行程不与尾门内部其他部件干涉，也能让撑杆的支撑力直接传递到内板的主框架结构上，避免局部受力变形。

内板上预留的多个大小不一的矩形、异形开孔，并非随意开设，每个开孔都对应着实际的装配需求：面积较大的开孔是为了方便工人在总装时伸手进入尾门内部操作玻璃安装螺栓、固定线束接头，面积较小的开孔则是内饰板卡扣、线束过孔、缓冲胶垫的安装位，所有开孔的边缘都做了翻边处理，一方面提升开孔区域的局部刚度，避免开孔处出现应力集中导致板材撕裂，另一方面翻边的光滑边缘也能避免装配过程中割伤线束或者工人的手套。沿着内板分布的多个小凸点，是涂胶定位点，内外板合装时，减震胶会按照预设的点位涂覆，这些凸点可以控制胶层的厚度，保证内外板之间的减震胶均匀分布，既可以提升尾门的整体刚度，也能避免车辆行驶中内外板之间出现共振异响。

从尺寸匹配的角度来说，整个尾门内板的轮廓精度直接决定了尾门和侧围、顶盖、后保险杠之间的面差与间隙，内板边缘的所有安装型面都和外板的造型面做了同步的公差匹配，保证装配后整个尾门的间隙均匀，和周边部件的平度差控制在整车外观要求的公差范围内。针对尾门玻璃的安装区域，内板上设置了一圈连续的玻璃胶涂覆面，这个型面的平面度经过严格控制，保证玻璃打胶安装后密封性能可靠，不会出现漏水、漏尘的问题，同时玻璃安装位的周边也预留了玻璃加热线束、雨刮电机线束的过孔，过孔位置自带密封圈安装槽，避免雨水顺着线束流入尾门内部造成锈蚀或者电路故障。

在实际的维修替换场景中，这款内板的结构设计也考虑了售后拆装的便利性，所有需要后期维护的部件比如锁块、撑杆、线束接头的安装位，都预留了足够的操作空间，不需要大面积破坏尾门结构就可以完成部件更换，降低售后维修的成本。整个内板的冲压工艺性也经过了优化，所有的转角位置都做了合理的圆角处理，避免冲压过程中出现板材拉裂的问题，加强筋的深度也控制在常规冲压工艺的可实现范围内，不需要额外的特殊工序就能完成生产，兼顾了结构性能和制造成本的平衡。
