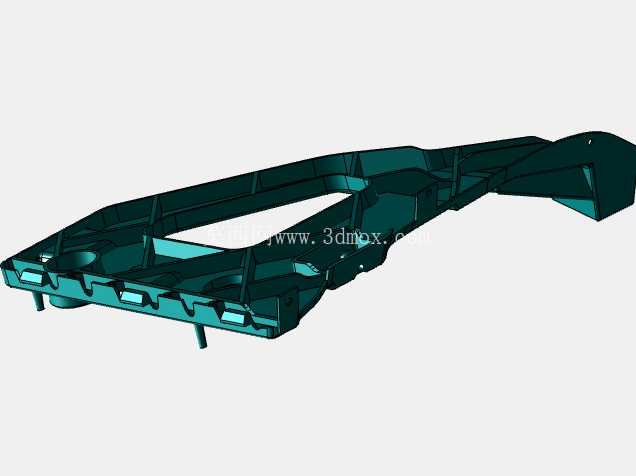

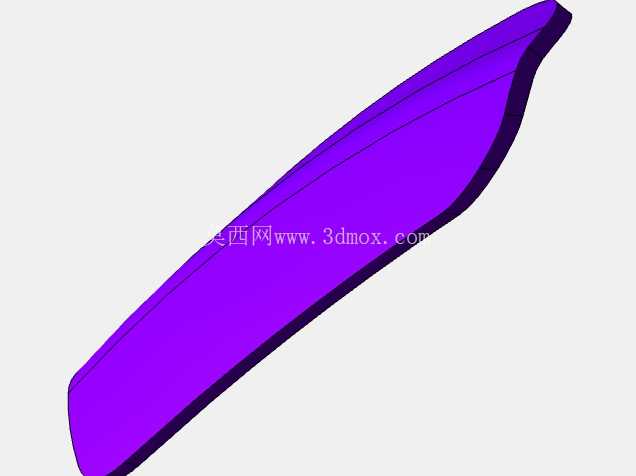

奥迪A6前脸进气格栅总成结构设计

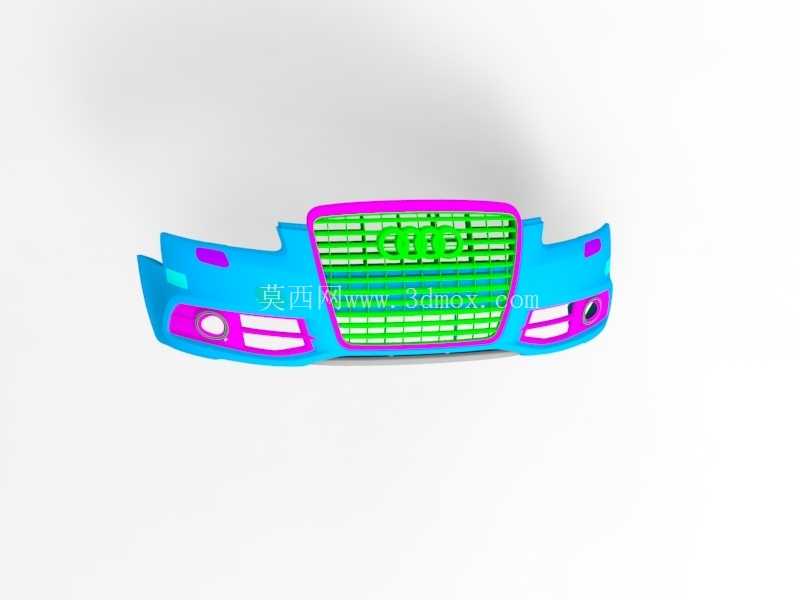

在乘用车外饰结构开发流程中，前脸覆盖件的集成化设计直接决定整车装配公差匹配难度与后期维修便利性，这套奥迪A6前脸进气格栅总成的三维结构，完整还原了量产车型前端模块的装配逻辑，可直接用于外饰件匹配验证、改装件结构开发的参考基准。从实际装车场景来看，该部件位于车辆最前端，是前保险杠与引擎盖、前大灯之间的核心衔接构件，日常行驶中需要承担进气导流、低速碰撞缓冲、品牌标识承载的核心功能，同时还要兼顾行人碰撞保护的法规要求，因此在结构设计上做了多维度的性能平衡。

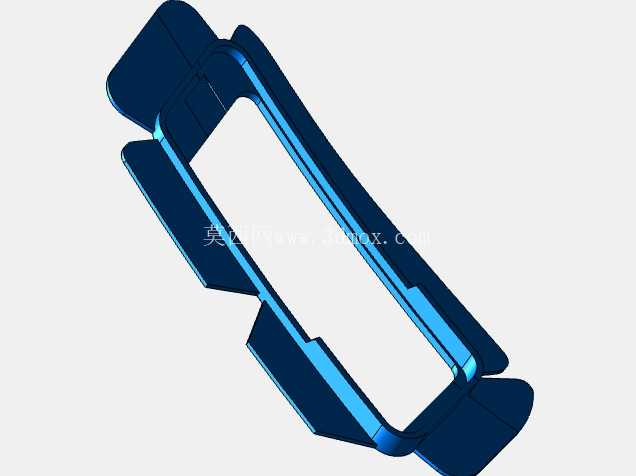

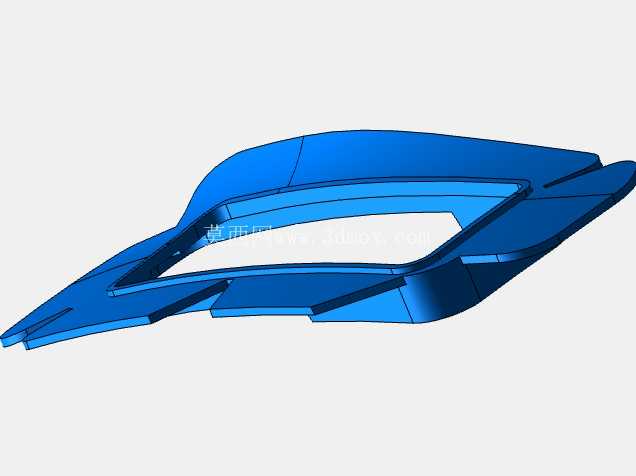

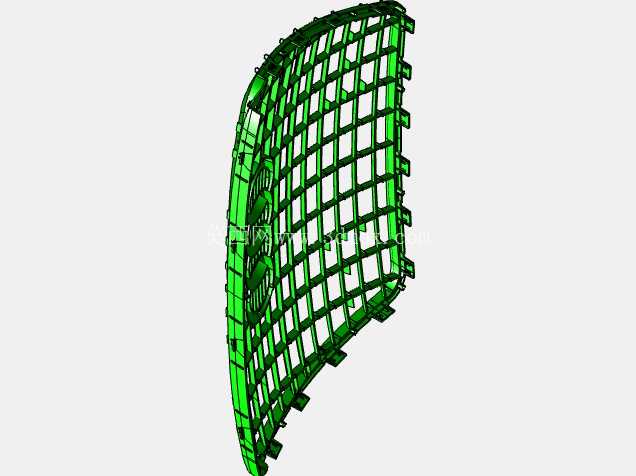

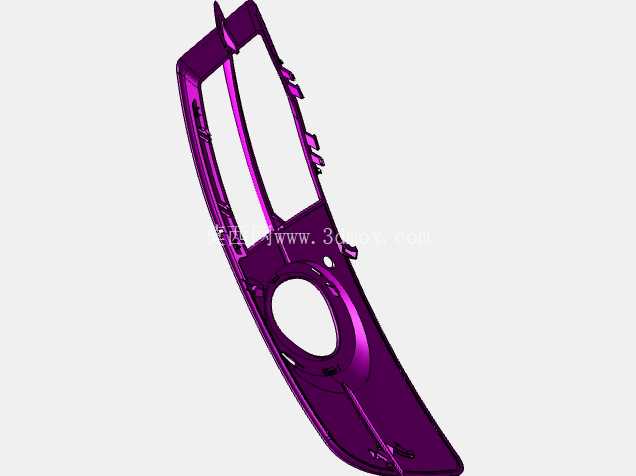

从功能特性层面拆解，格栅主体的网格结构并非单纯装饰作用，每一条格栅筋条的走向都经过气流仿真优化，能够在车辆高速行驶时引导冷却气流精准流向散热器与空调冷凝器，避免气流在机舱内部形成紊流增加风阻；格栅两侧的安装支脚对应前保险杠蒙皮的定位卡扣位，装配时可通过支脚上的定位销快速完成预装，减少总装车间的对位调整时间，支脚根部做了0.8mm的圆角过渡，避免长期颠簸工况下出现应力集中断裂的问题。两侧集成的雾灯安装位预留了标准的灯具安装孔位，孔位周边设计了3mm高的密封止口，能够防止雨天行车时泥水溅入雾灯腔体造成电路故障，同时止口结构也能提升雾灯安装后的贴合度，避免外观面出现段差。

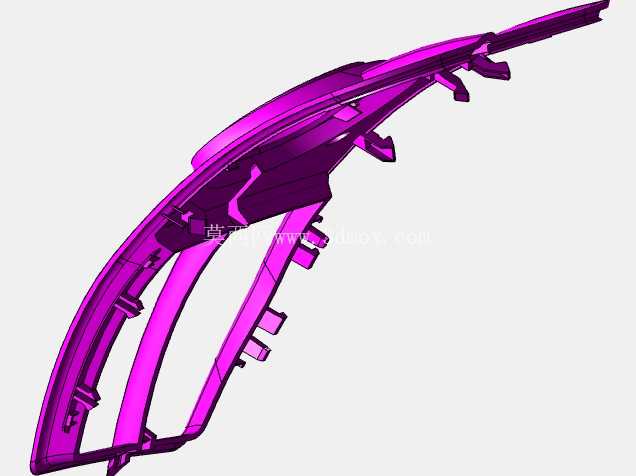

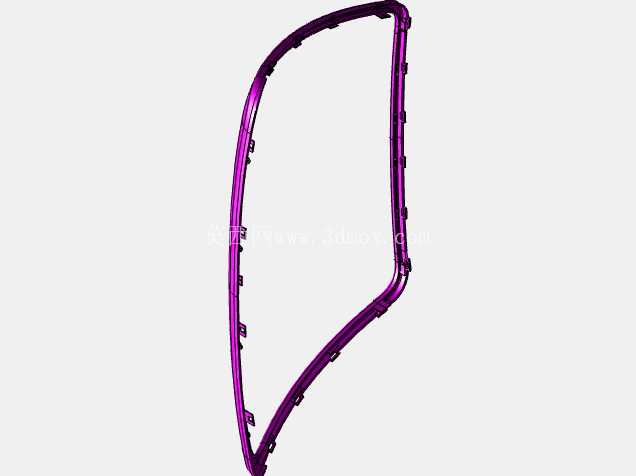

设计思路上，这套结构采用了分体式集成设计逻辑，将中网格栅、两侧装饰条、雾灯安装座整合为一个总成模块，相比早期车型的多件分散装配结构，总装时的零件数量减少了40%，对应的装配公差累积链也大幅缩短，能够更好地保证前脸各部件之间的间隙面差符合DTS设计要求。格栅边框的厚度设计为2.5mm，既保证了部件自身的结构刚度，避免拆装过程中出现变形，也不会因为壁厚过大导致注塑成型时出现缩痕影响外观质量；中间的网格筋条厚度控制在1.8mm，同时在筋条背面设计了交错的加强筋，在不增加整体重量的前提下提升了网格部分的抗冲击能力，能够抵御高速行驶中飞溅的小石子撞击，不会出现网格断裂的问题。

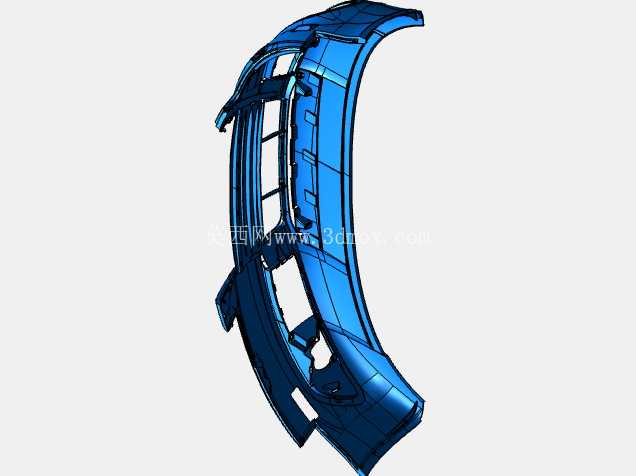

从安装边界来看，该总成的上部定位点对应引擎盖前缘的缓冲胶墩位置，关闭引擎盖时胶墩能够刚好压在格栅上部的支撑凸台上，避免引擎盖关闭时出现异响；下部的安装卡扣对应前保险杠下横梁的安装孔，左右两侧的连接位与前大灯的下边缘衔接，安装完成后与大灯之间的间隙控制在1.2±0.3mm，面差控制在0.5mm以内，完全符合量产车的外观匹配标准。部件整体的弧度完全贴合整车前脸的型面曲率，与保险杠蒙皮的贴合面设计了1mm的预变形量，能够抵消塑料件注塑成型后的冷却收缩变形，保证装配后不会出现边缘翘起的问题。

在实际工程应用中，这类结构模型不仅可以用于新车型外饰件的对标开发，也能为售后改装件的设计提供精准的尺寸基准，比如改装不同样式的中网时，可以直接沿用这套结构的安装点位，不需要额外改动保险杠的原有结构，大幅降低改装件的开发成本与安装难度。同时在碰撞安全设计上，格栅总成的下部结构做了弱化设计，当发生行人碰撞事故时，格栅下部能够按照预设的溃缩路径发生变形，吸收部分碰撞能量，降低对行人腿部的伤害，满足现行的行人保护法规要求。整个部件的材料选型参考量产车的通用方案，主体采用改性PP材料，兼顾韧性与耐候性，表面的装饰条区域预留了电镀层的厚度空间，保证电镀后的外观件装配后不会出现尺寸超差的问题。
