木质正作用往复凸轮传动结构

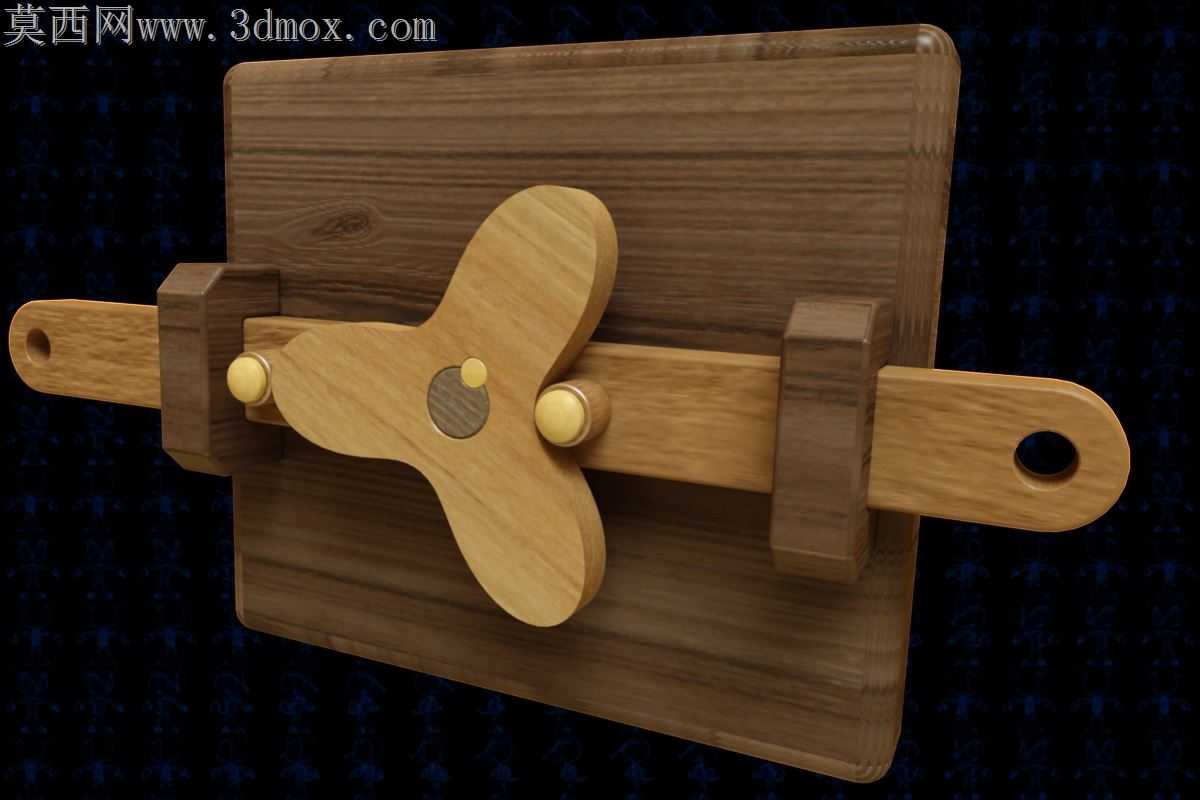

实木材质的机械构件加工，最容易被忽略的是木材各向异性带来的装配公差漂移，横纹方向的干缩湿胀量能达到顺纹方向的数十倍，这套正作用凸轮结构在设计阶段就针对性做了适配调整。凸轮与从动杆接触的端头没有采用常见的金属滚子结构，改用同材质的木质圆头嵌件，嵌件与从动杆端头的孔采用小过盈配合压装，避免不同材质热胀冷缩系数差异带来的松动异响，同时木质接触副的自润滑特性能减少长期往复运动的磨损，不需要额外加注润滑油脂污染木质表面。

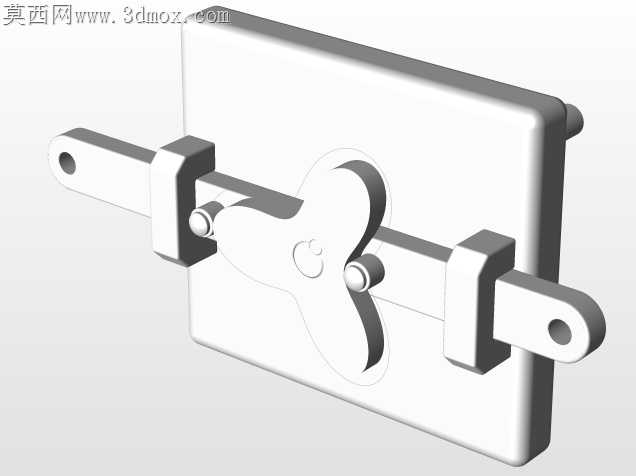

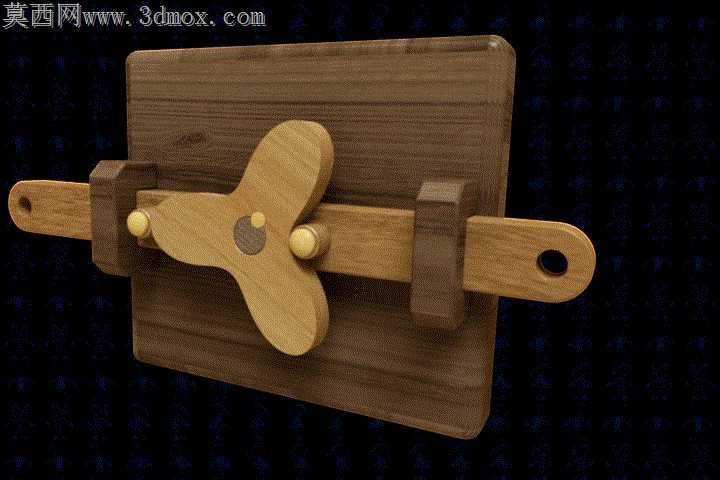

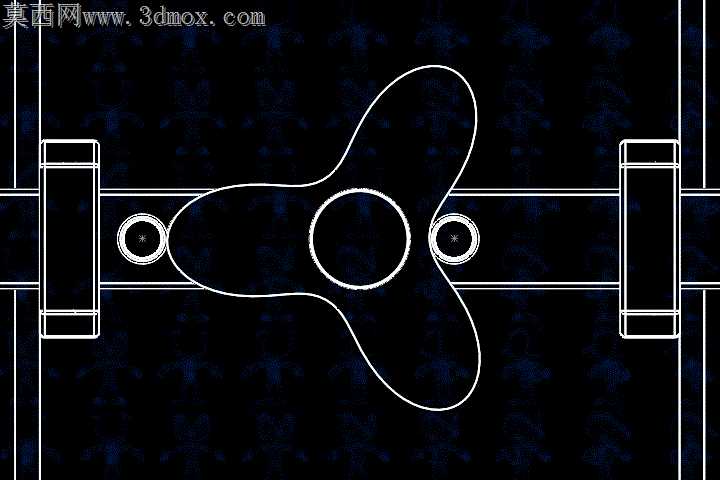

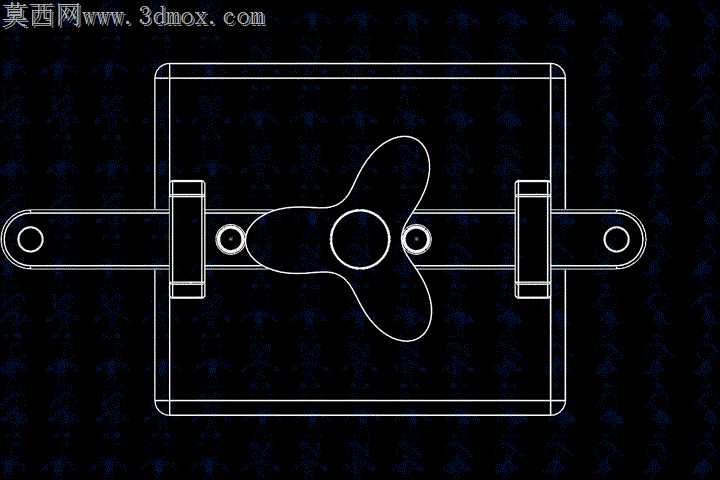

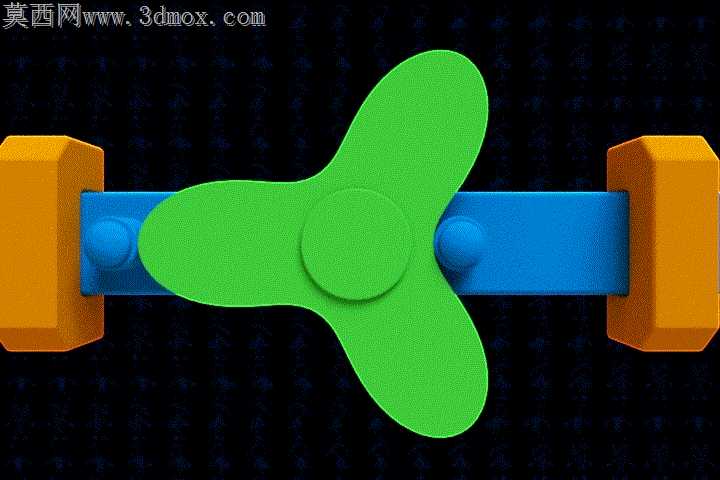

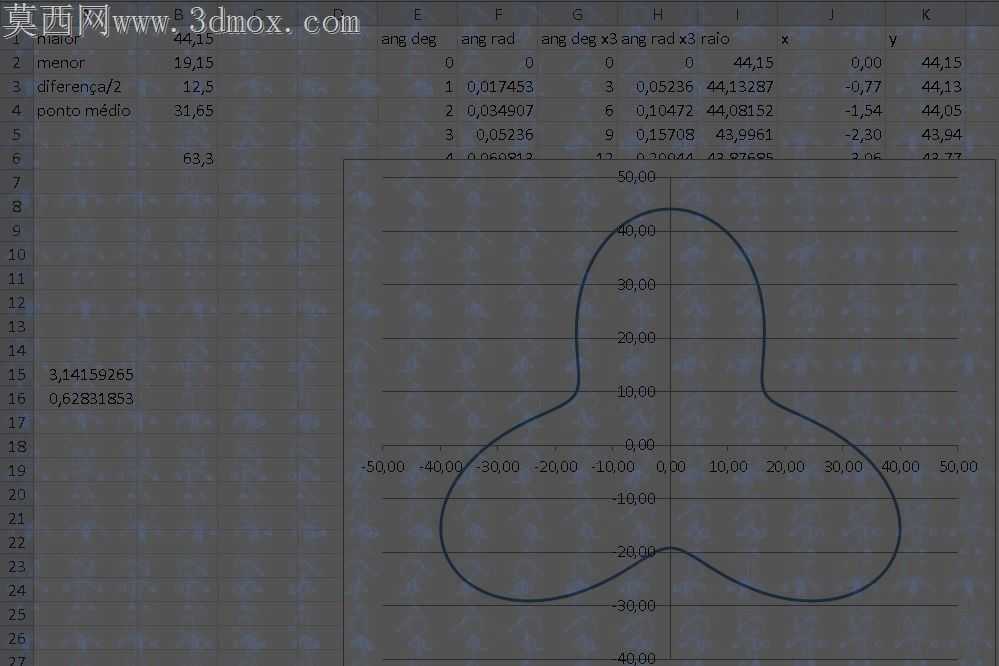

凸轮的三叶轮廓曲线没有追求理论上的无冲击运动轨迹，特意在推程起始段做了微小的缓冲修形，避免木质构件刚性不足带来的启动冲击，毕竟木材的抗冲击强度远低于金属构件，硬套金属凸轮的轮廓曲线很容易在接触点出现压痕甚至崩边。从动杆的导向支座没有做成整体式抱箍结构，采用分体式的挡块结构固定在安装底板上，挡块与底板之间预留了0.2毫米的调整间隙，能根据环境湿度变化带来的杆径变形微调导向间隙，避免湿胀时从动杆卡滞、干缩时导向间隙过大出现运动窜动。

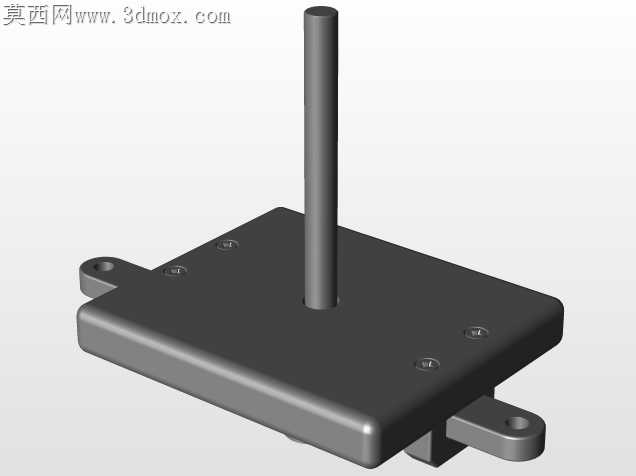

安装底板的厚度比常规金属凸轮安装板厚三分之一，木质底板的抗振阻尼优于金属板材，不需要额外加设减振垫就能吸收凸轮往复运动带来的振动，底板两侧伸出的安装柄做了圆角过渡，避免尖角处的应力集中导致木材开裂，安装孔位置特意避开了木材的节疤区域，防止装配受力后沿节疤纹理出现劈裂。凸轮与安装轴的配合孔内预埋了硬质木销，避免长期转动磨损导致孔位扩大出现传动间隙，轴端的挡片采用嵌入式安装，不突出凸轮表面，避免运动过程中剐蹭从动杆。

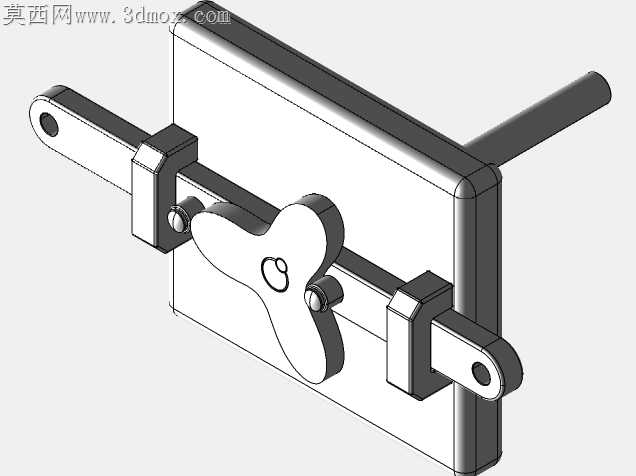

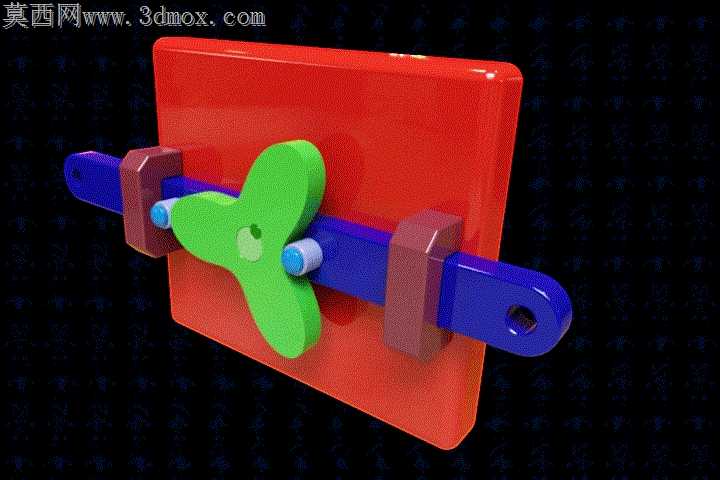

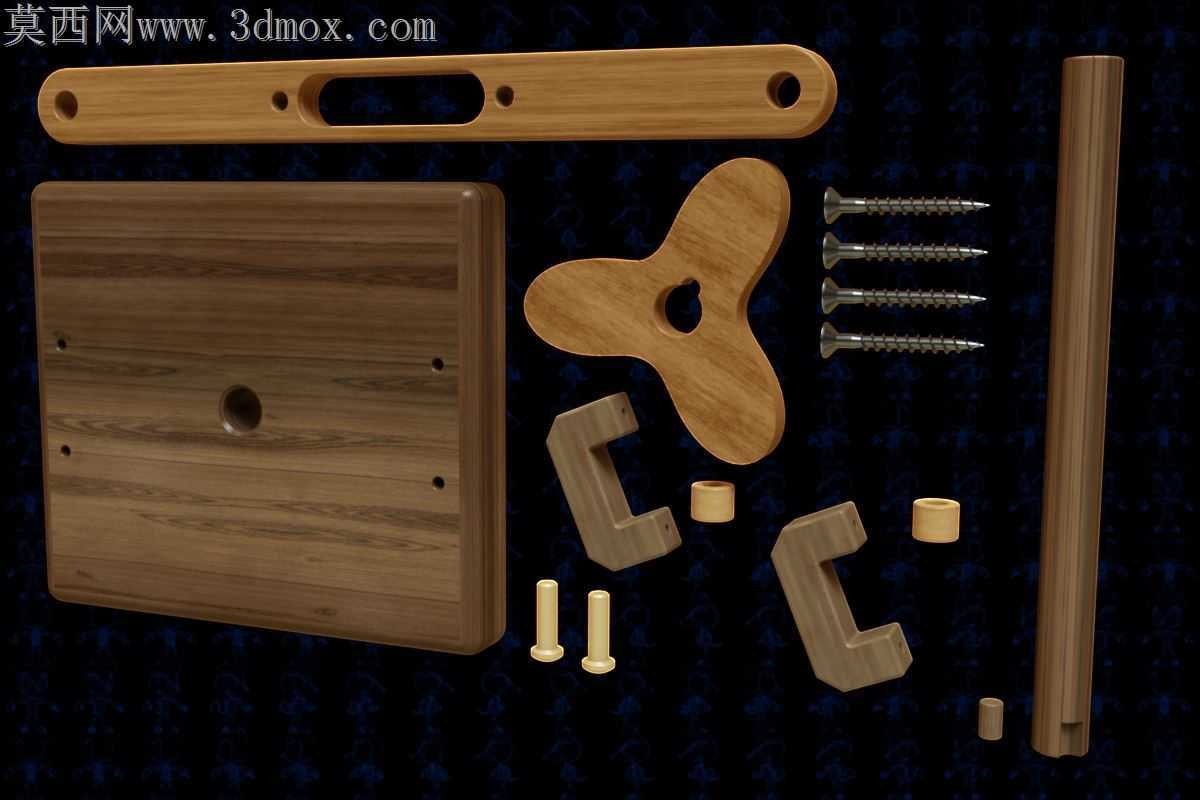

这套结构完全采用实木构件实现机械传动，没有任何金属连接件，能直观展示正作用凸轮的运动原理，从动杆的往复行程完全由凸轮轮廓控制，转动凸轮时两侧从动杆会按照预设的轨迹做交替往复运动，运动过程平稳无卡滞，木质构件的温润质感也让机械结构少了金属的冷硬感，适合作为机械原理的实训演示教具，能让学习者直观理解凸轮轮廓与从动件运动规律的对应关系，也能掌握非金属构件传动结构的公差适配要点。
